3D-Rekonstruktionen/Simulationen/Prototypen

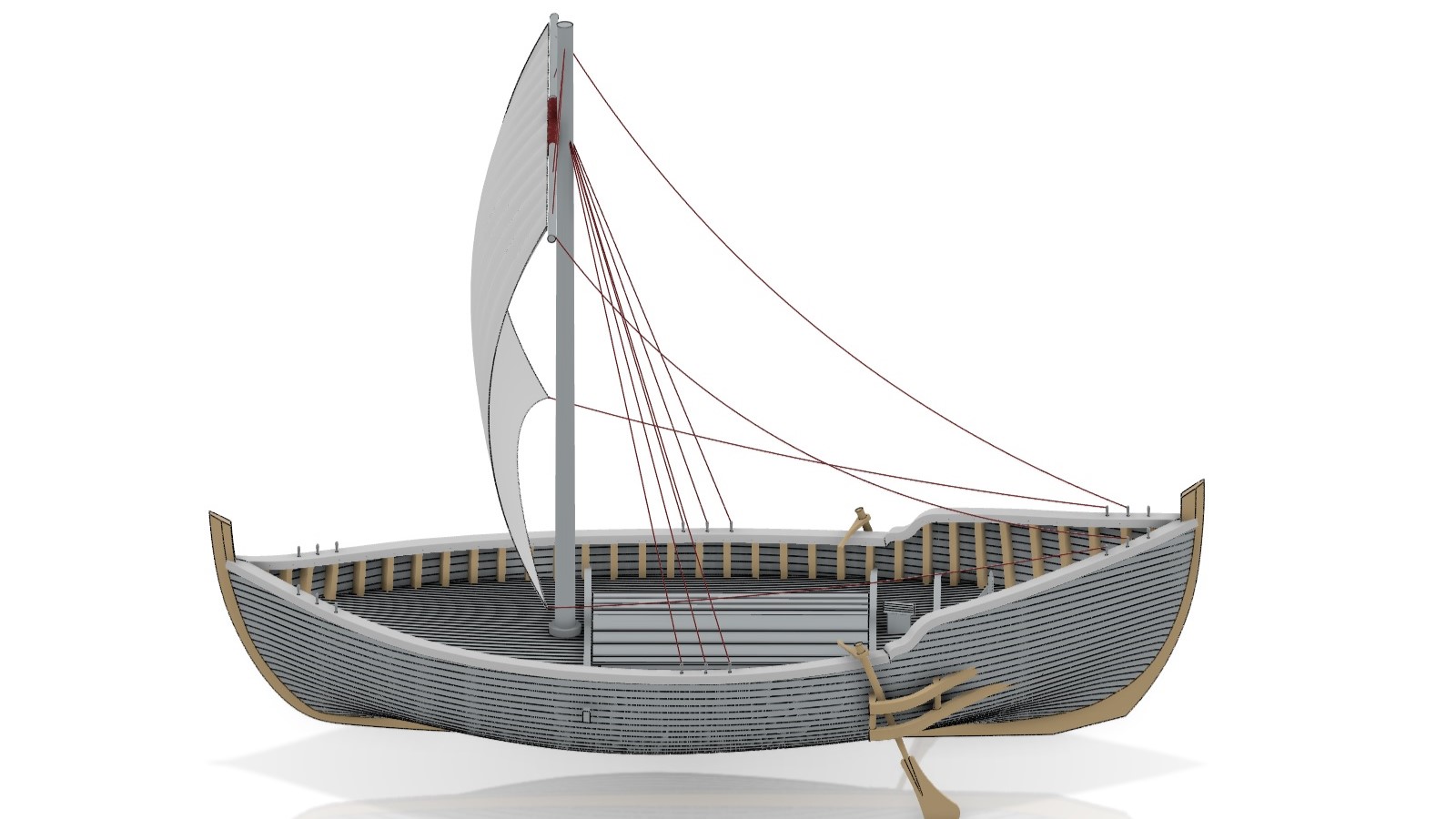

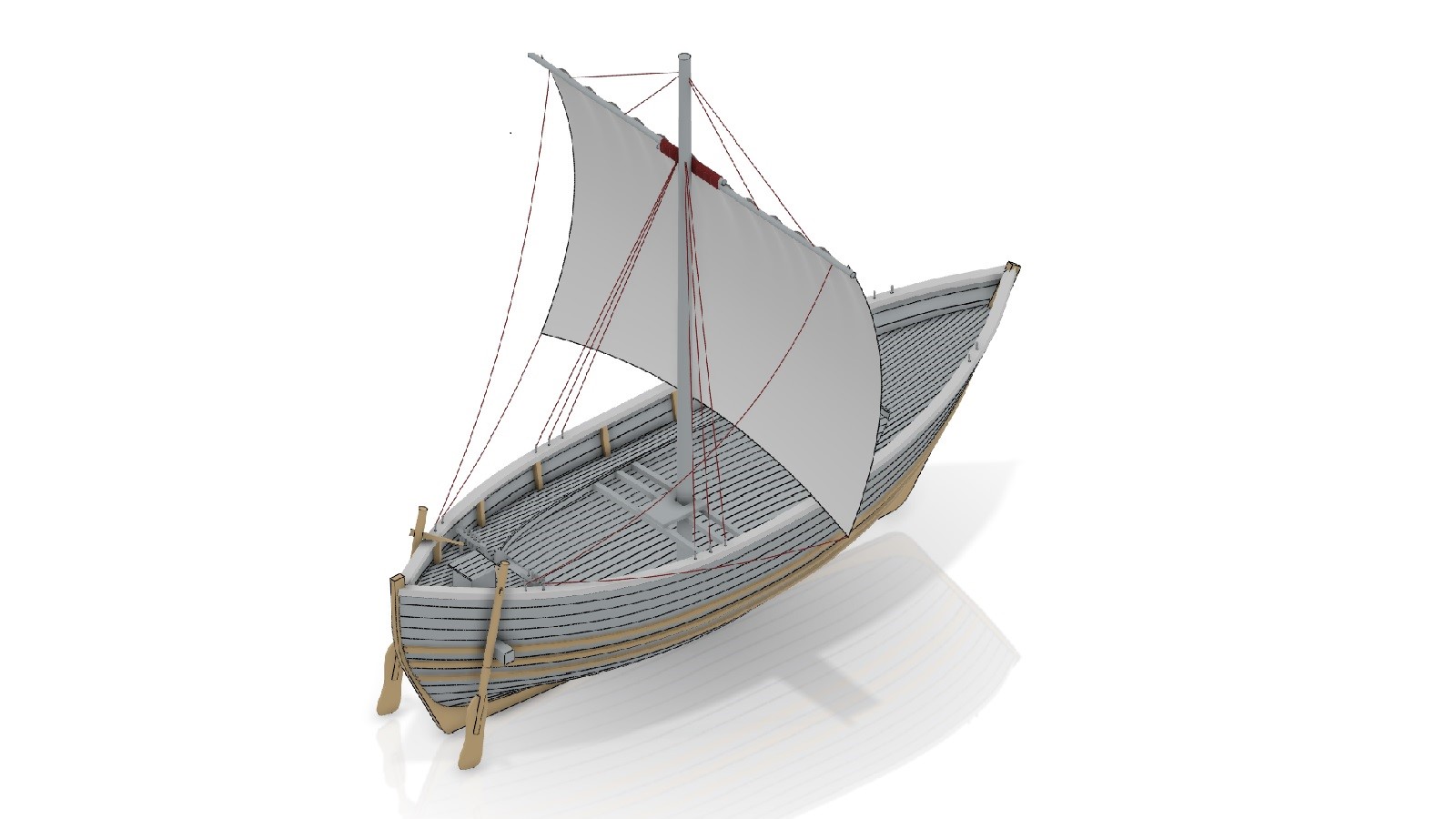

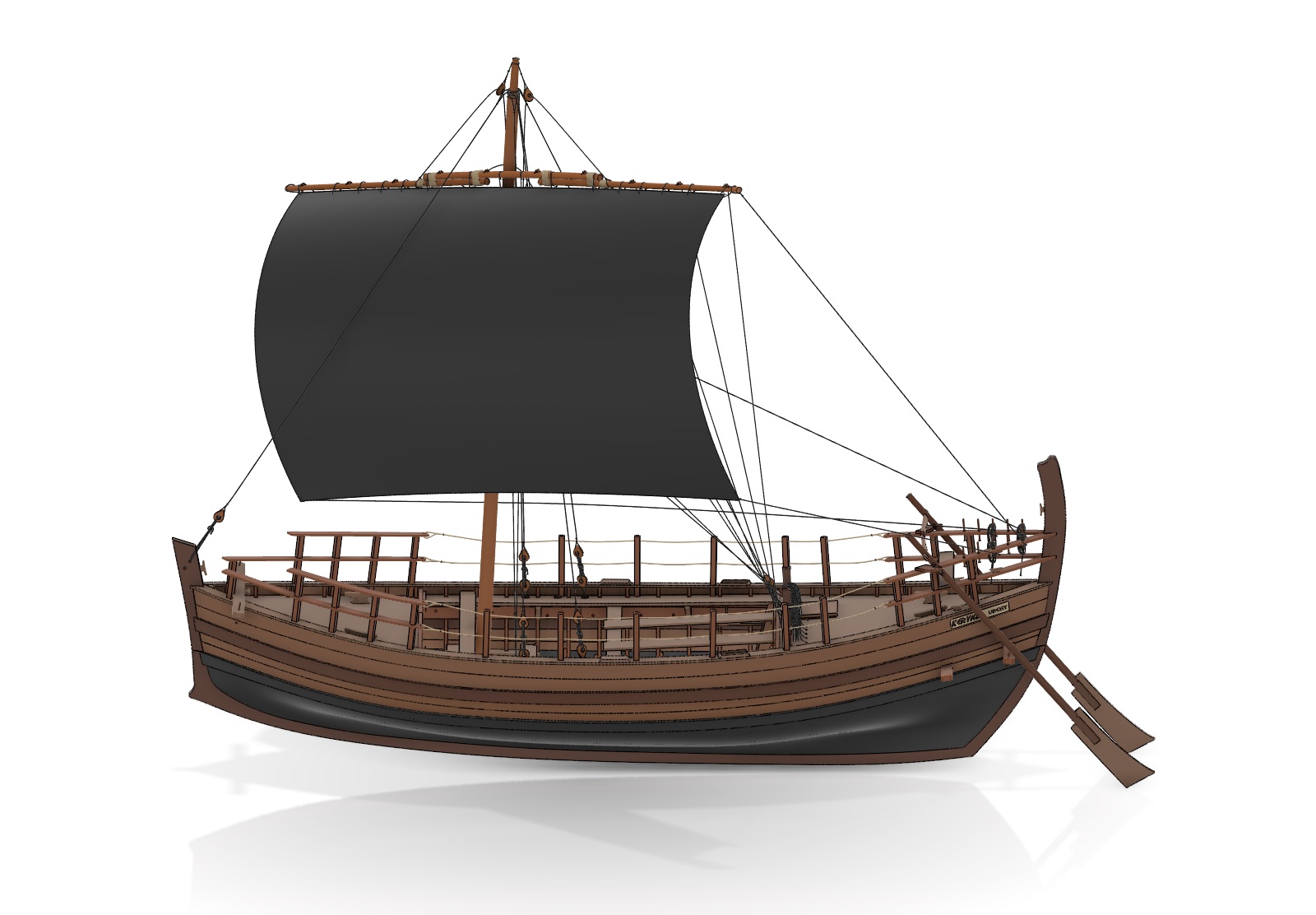

3D-Rekonstruktionen

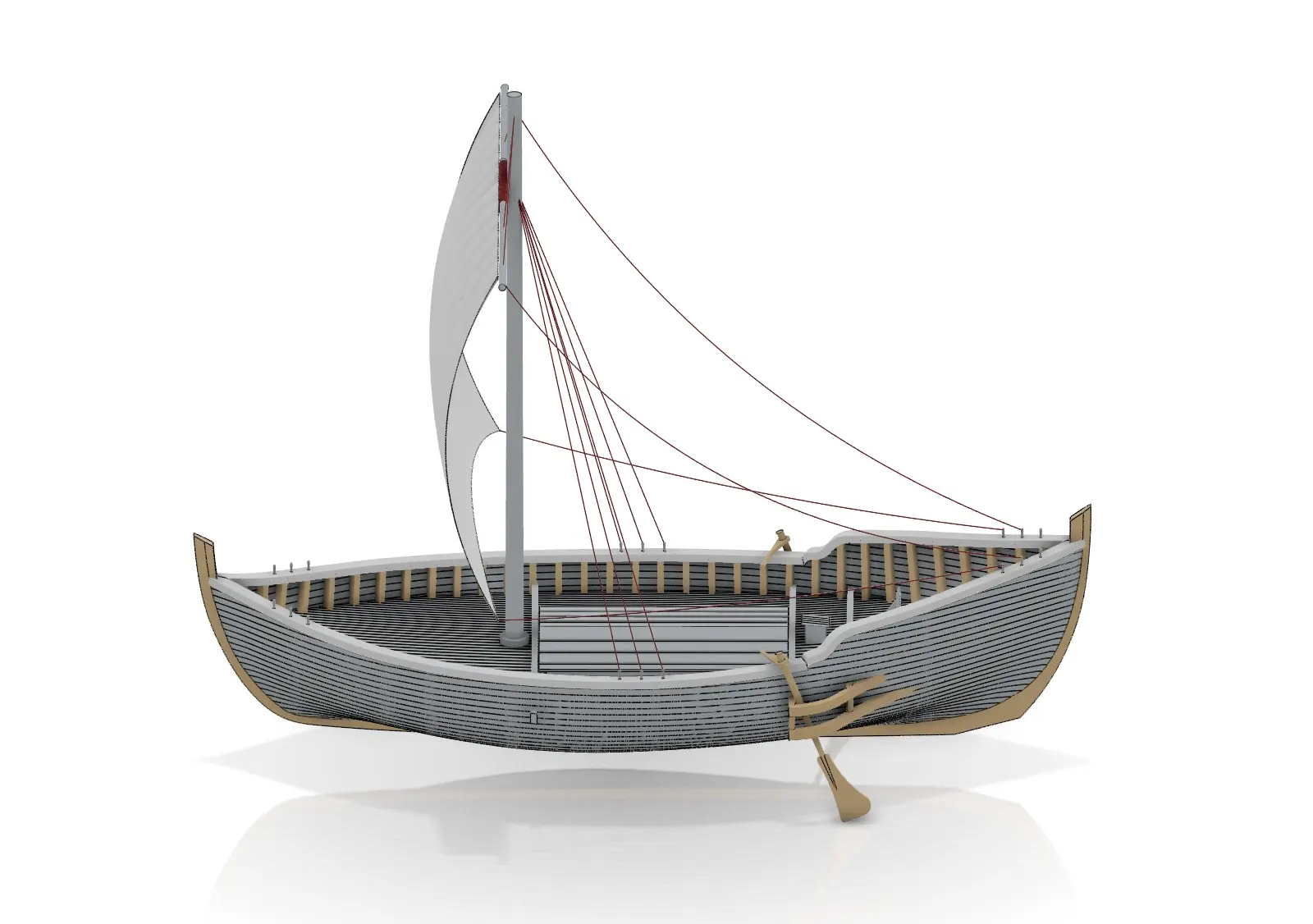

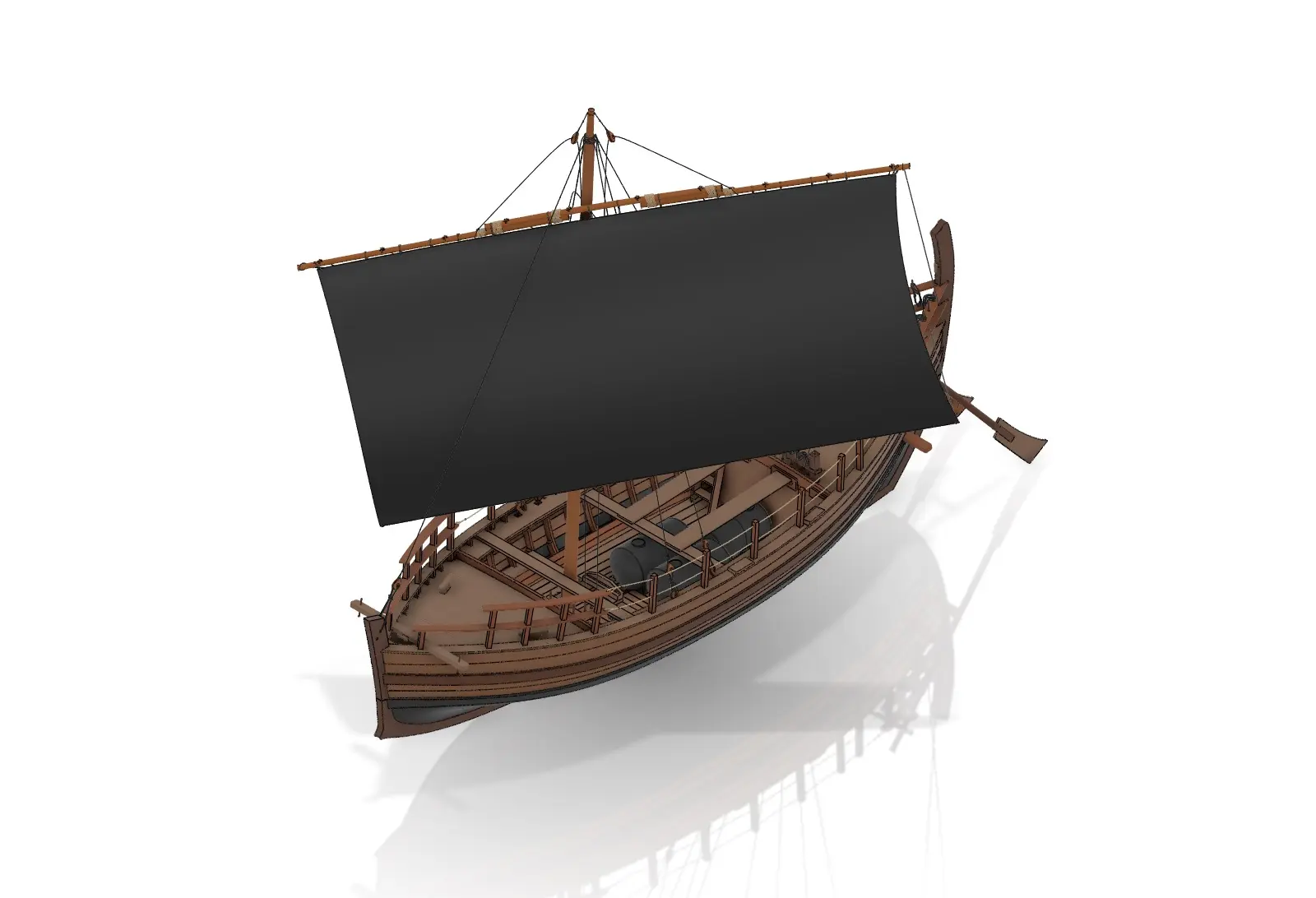

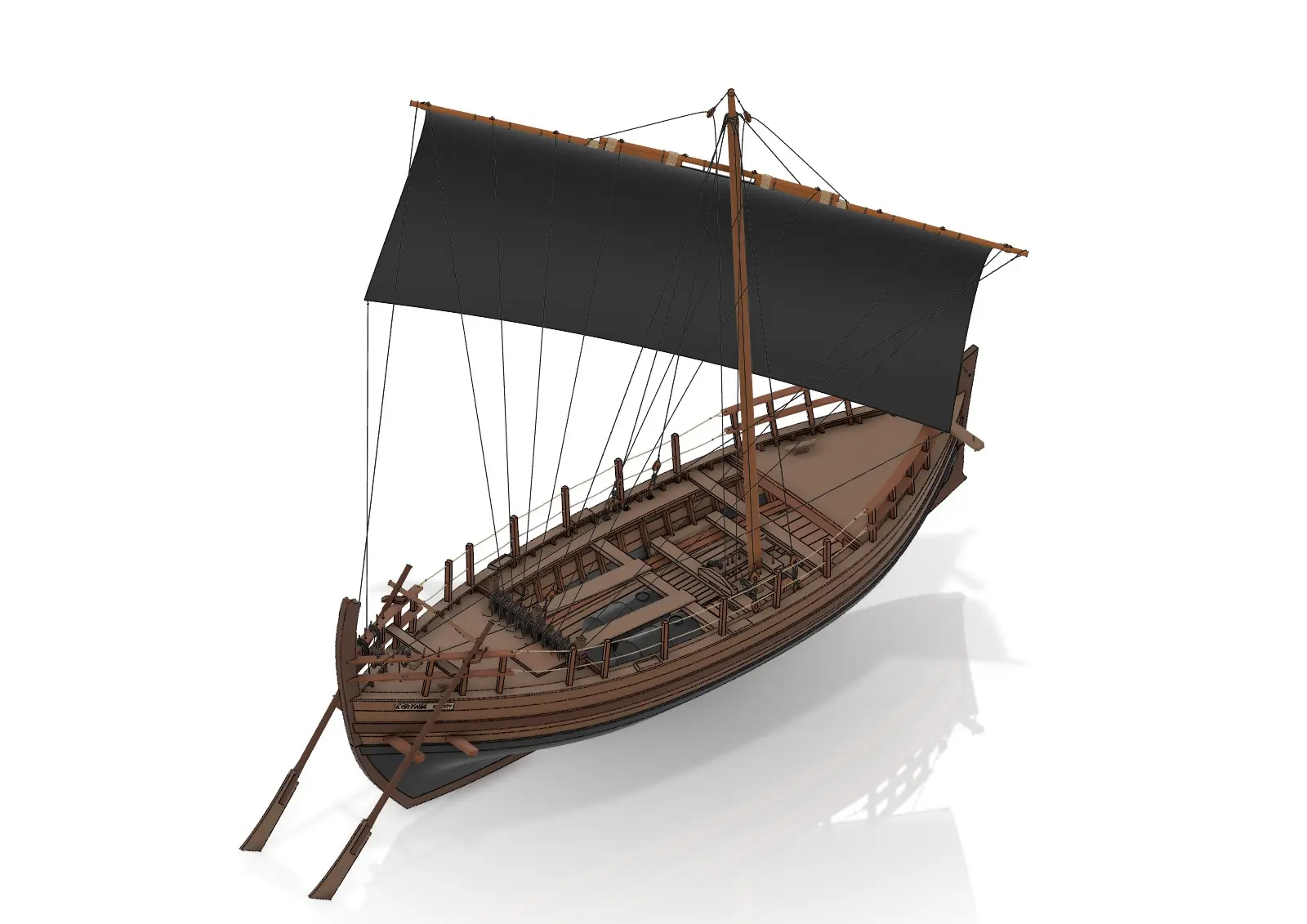

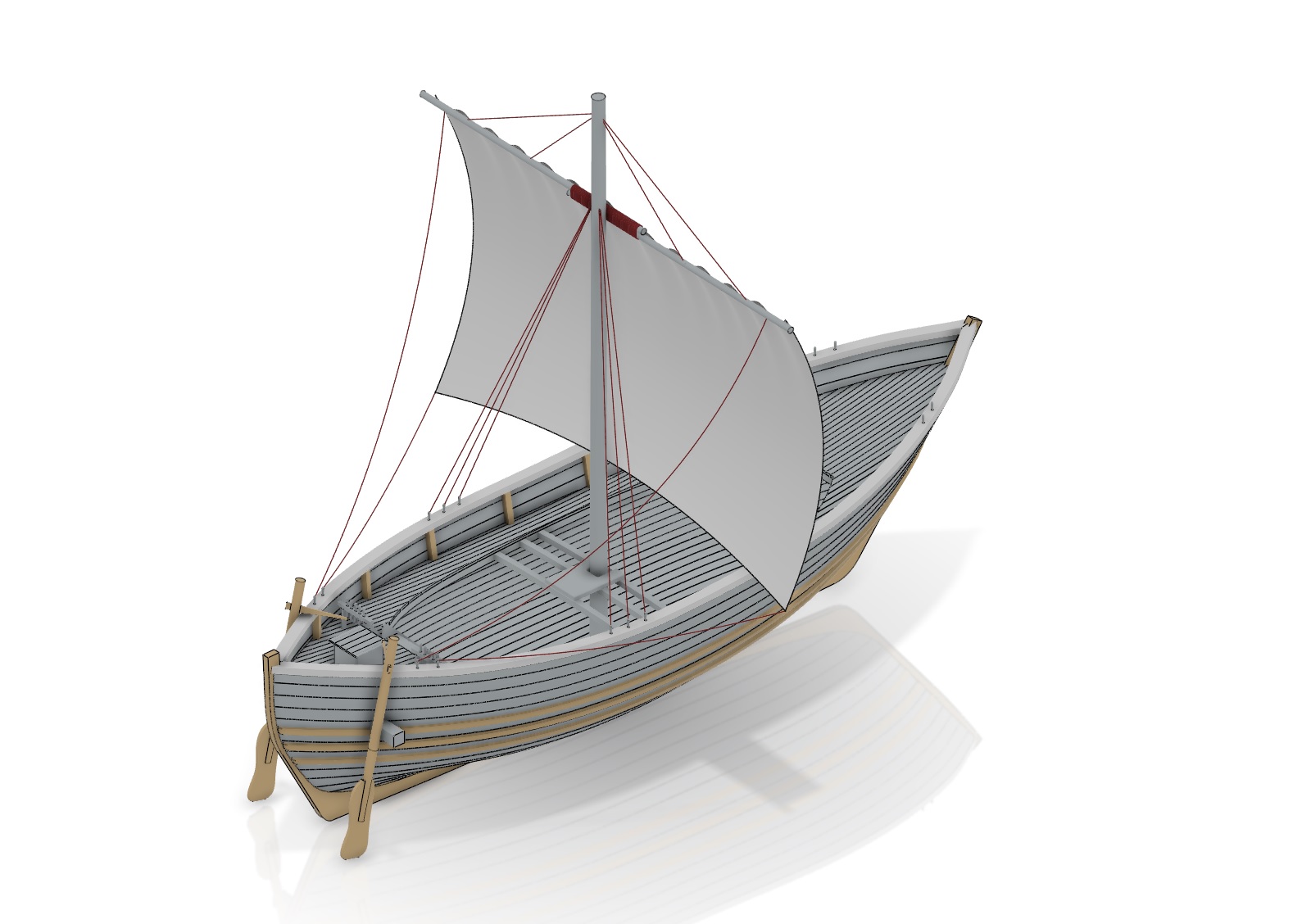

Aufbauend auf den Erfahrungen aus dem DFG-Vorgängerprojekt LAURONS II entstehen zunächst aus Befunddaten von insgesamt neun ausgesuchten historischen Schiffen 3D-Rekonstruktionen als Datengrundlage für:

  • Fluid-Simulationen zur Ermittlung von Leistungsdaten/Kennfeldern verschiedener Schiffstypen

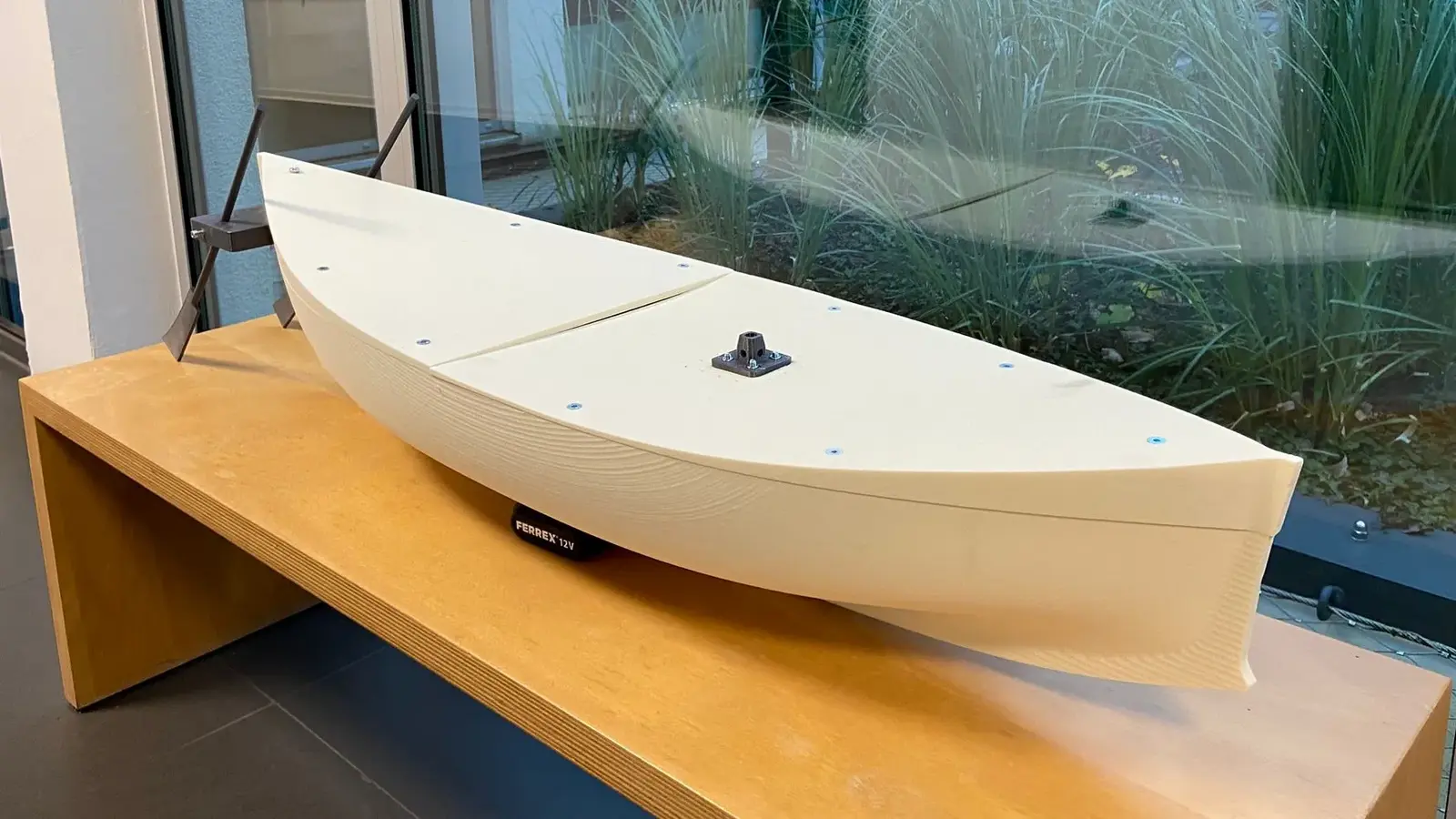

  • Digitale Fertigung von verkleinerten Schaummodellen der Schiffsrümpfe für Schleppversuche im CAD/CAM Verbund
  • Fertigung von maßstäblich verkleinerten Nachbauten für Segel- und Schleppersuche
  • Fertigung von maßstäblich verkleinerten Schiffsmodellen im 3D-Druck für Ausstellungen und Präsentationen

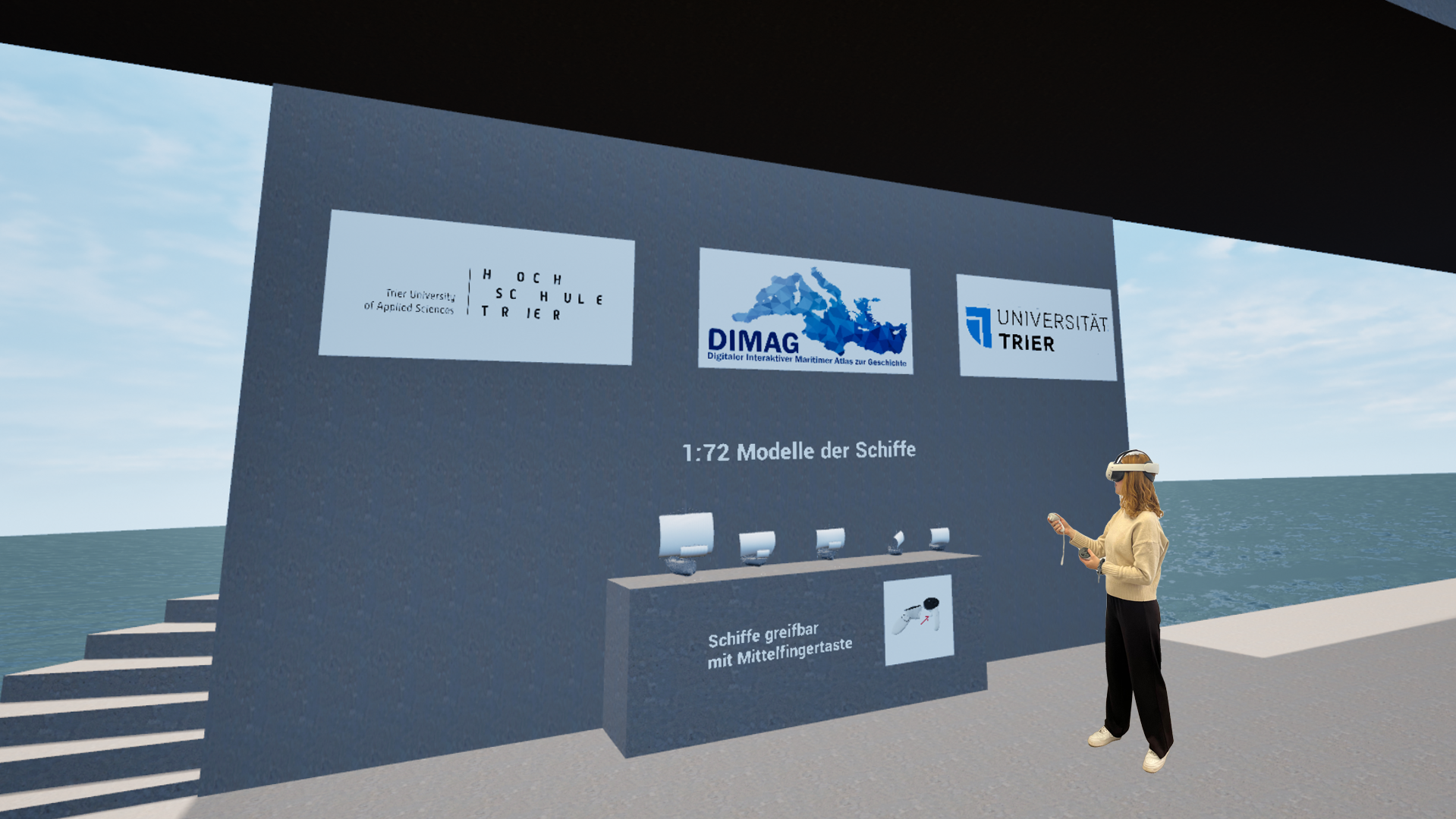

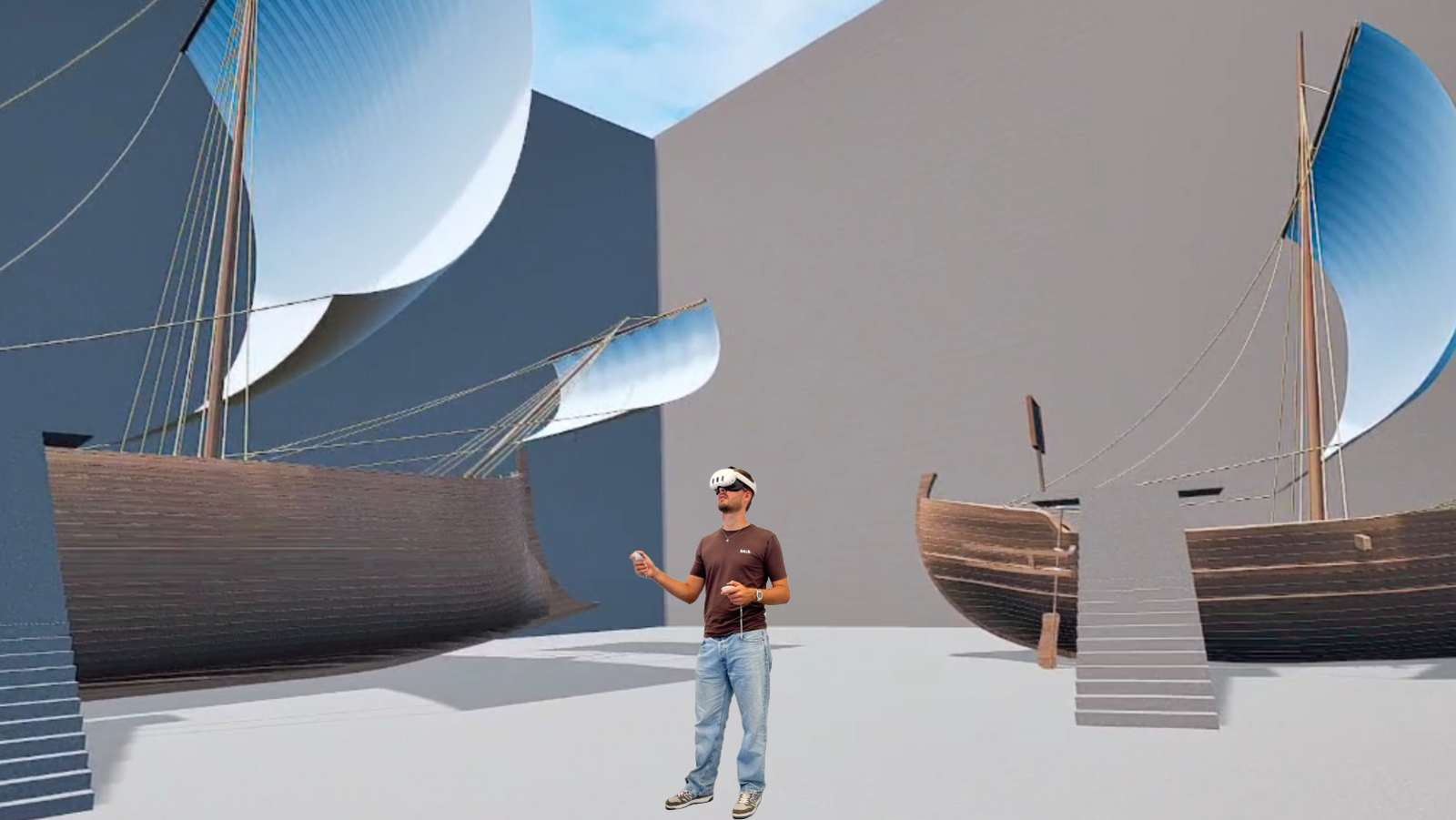

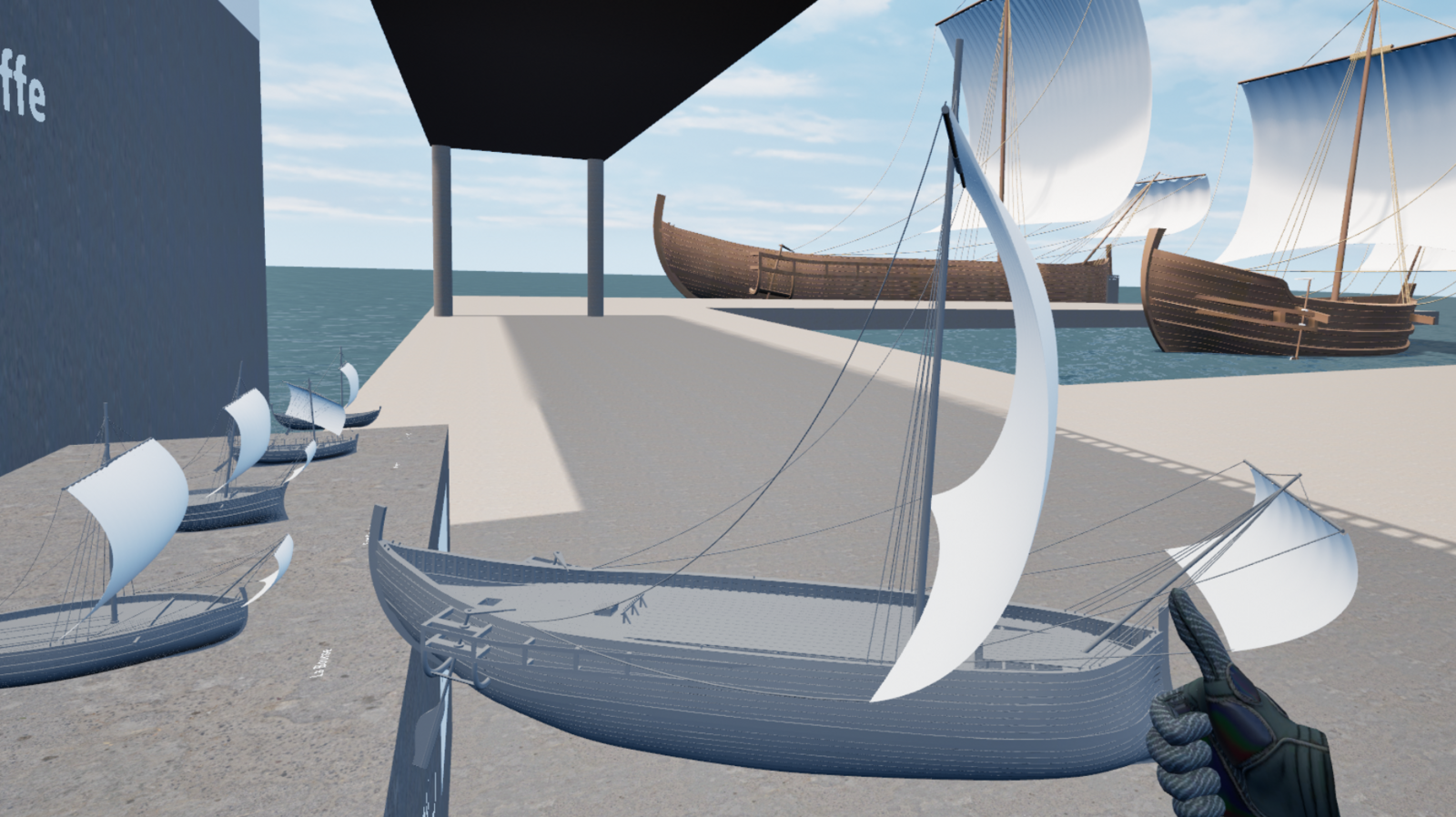

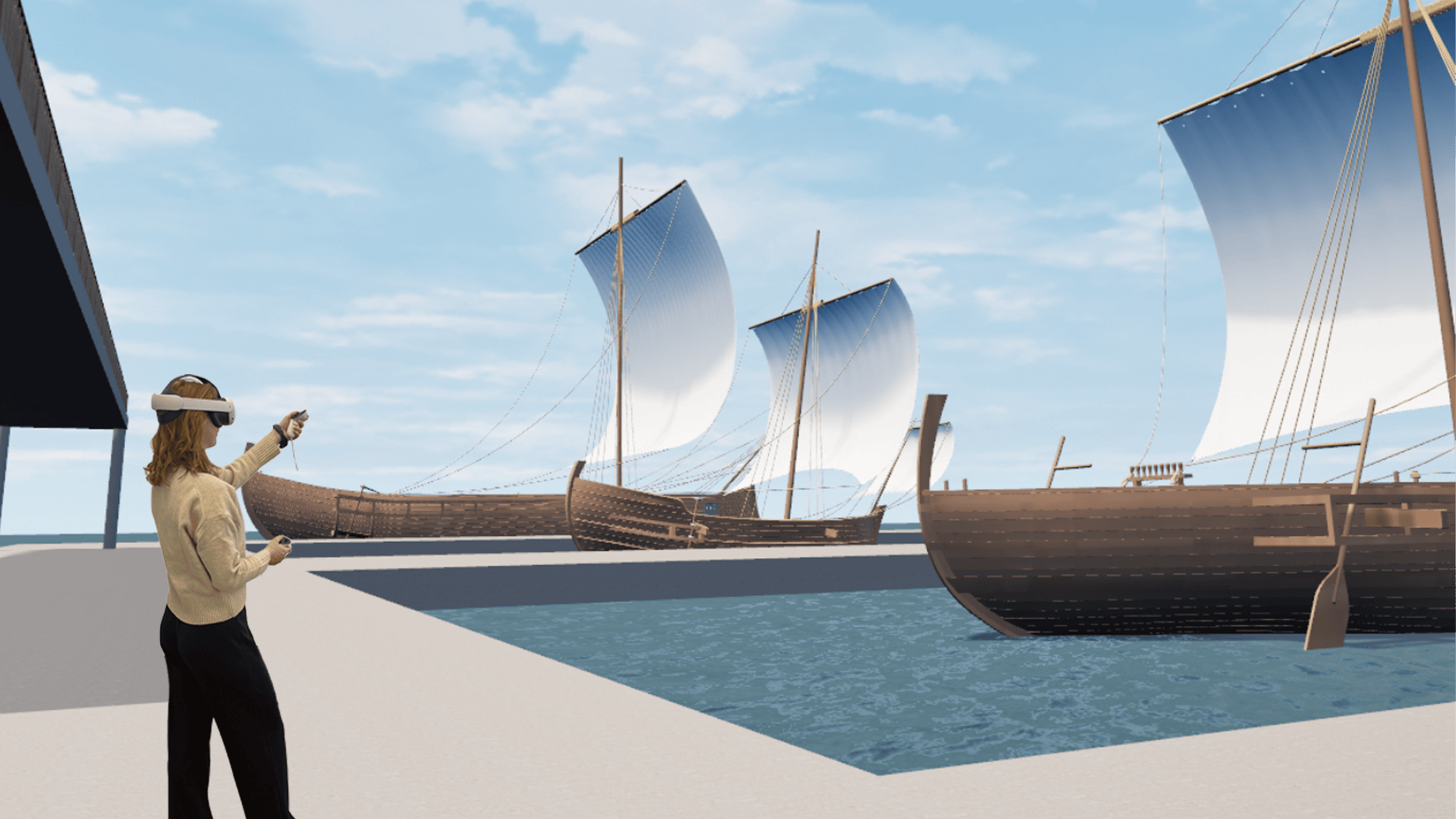

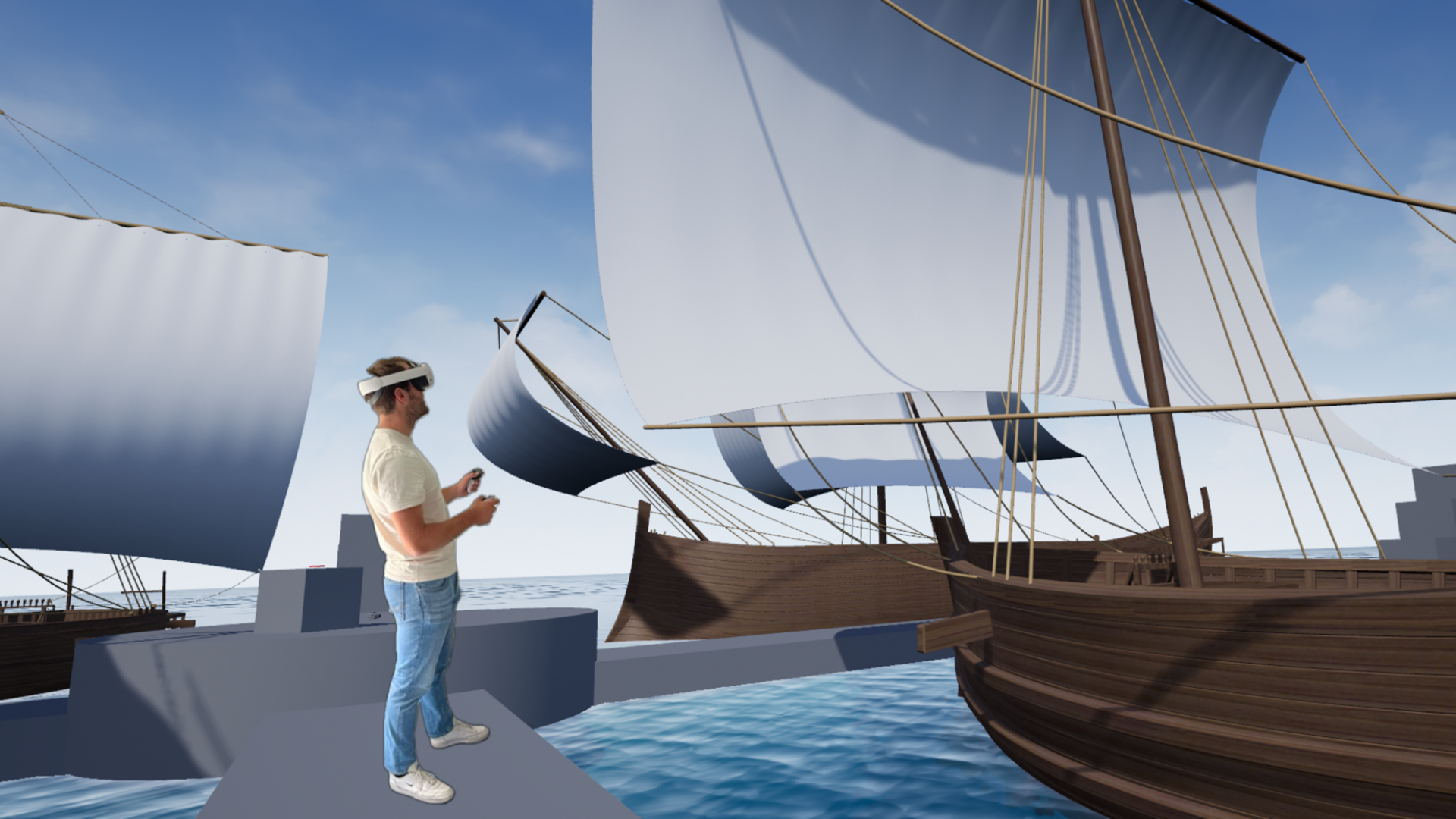

  • Virtual / Augmented Reality Präsentationen

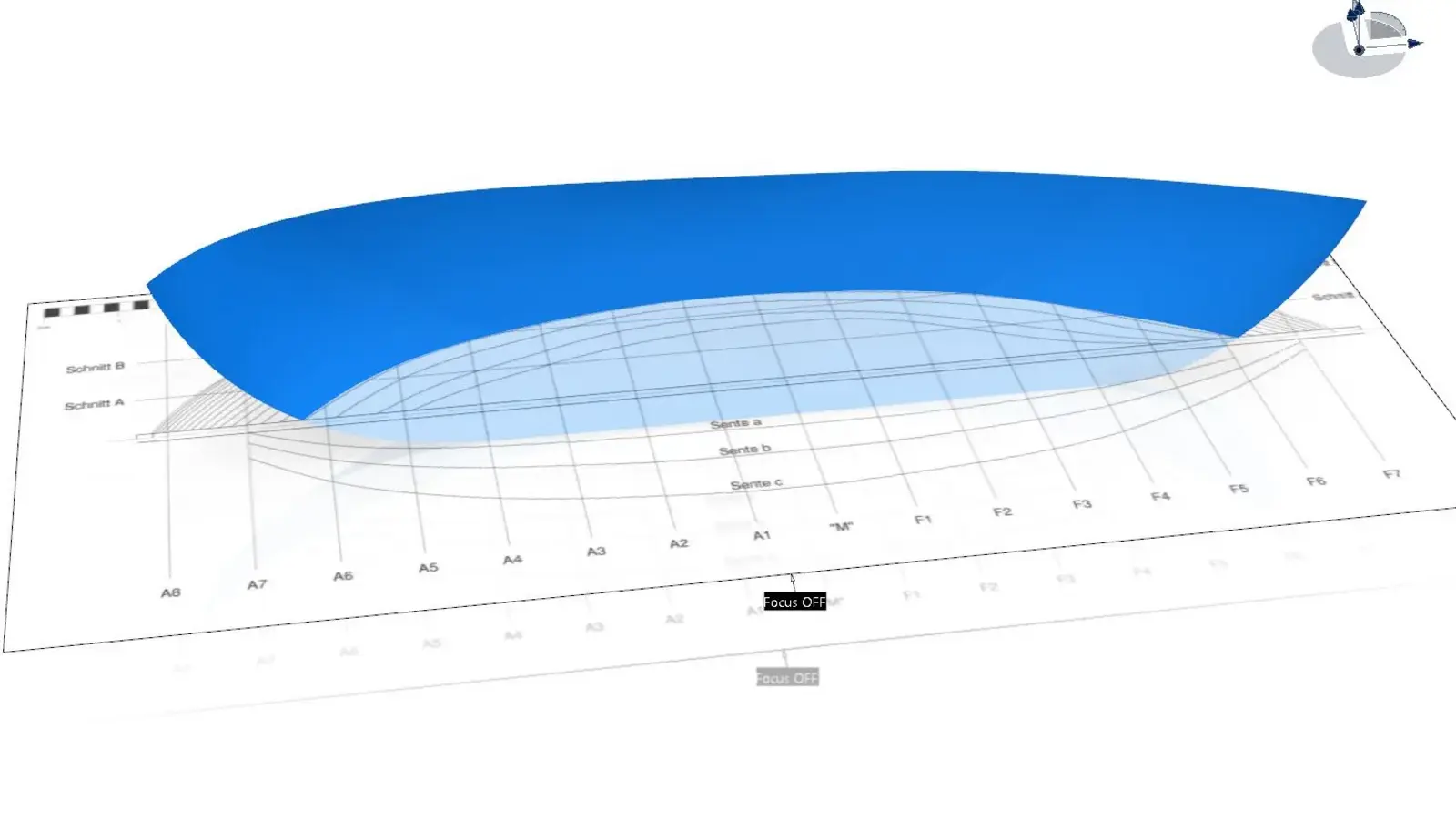

Rekonstruktion LAURONS II / BISSULA: Validierung Linienriss - Wasserlinien

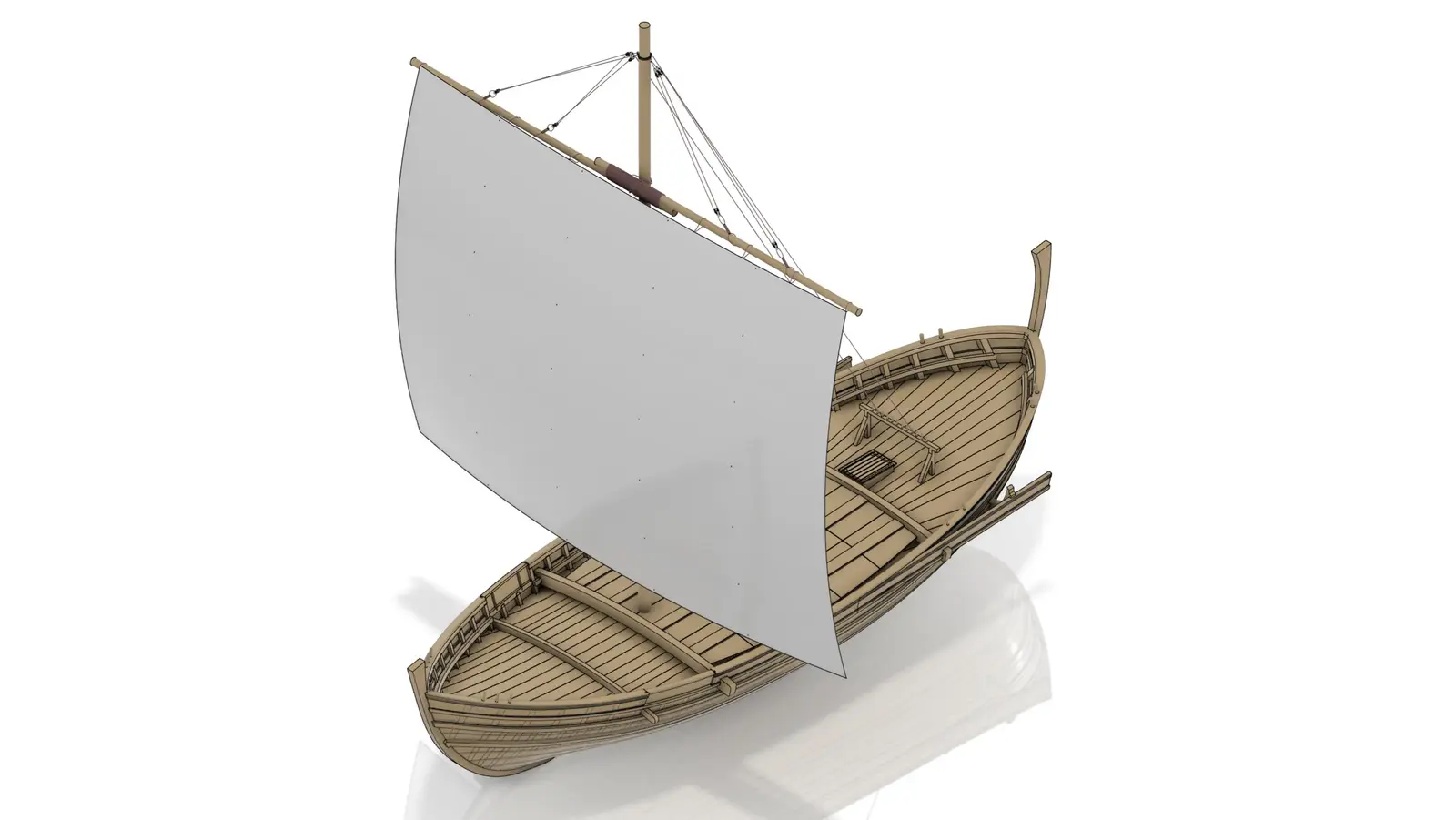

Rekonstruktion LAURONS II / BISSULA: 3D-Darstellung

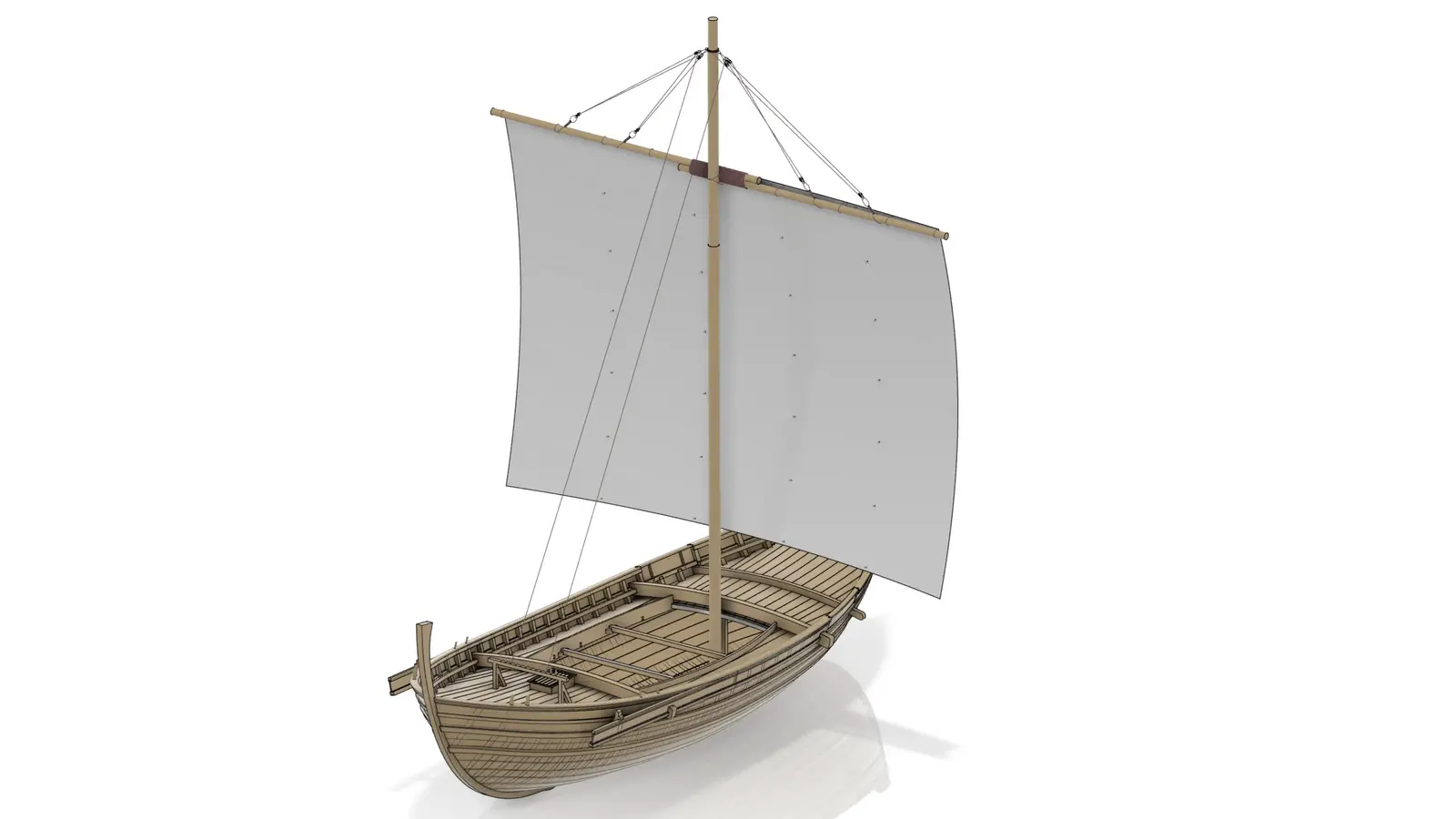

Rekonstruktion LAURONS II / BISSULA: 3D-Darstellung

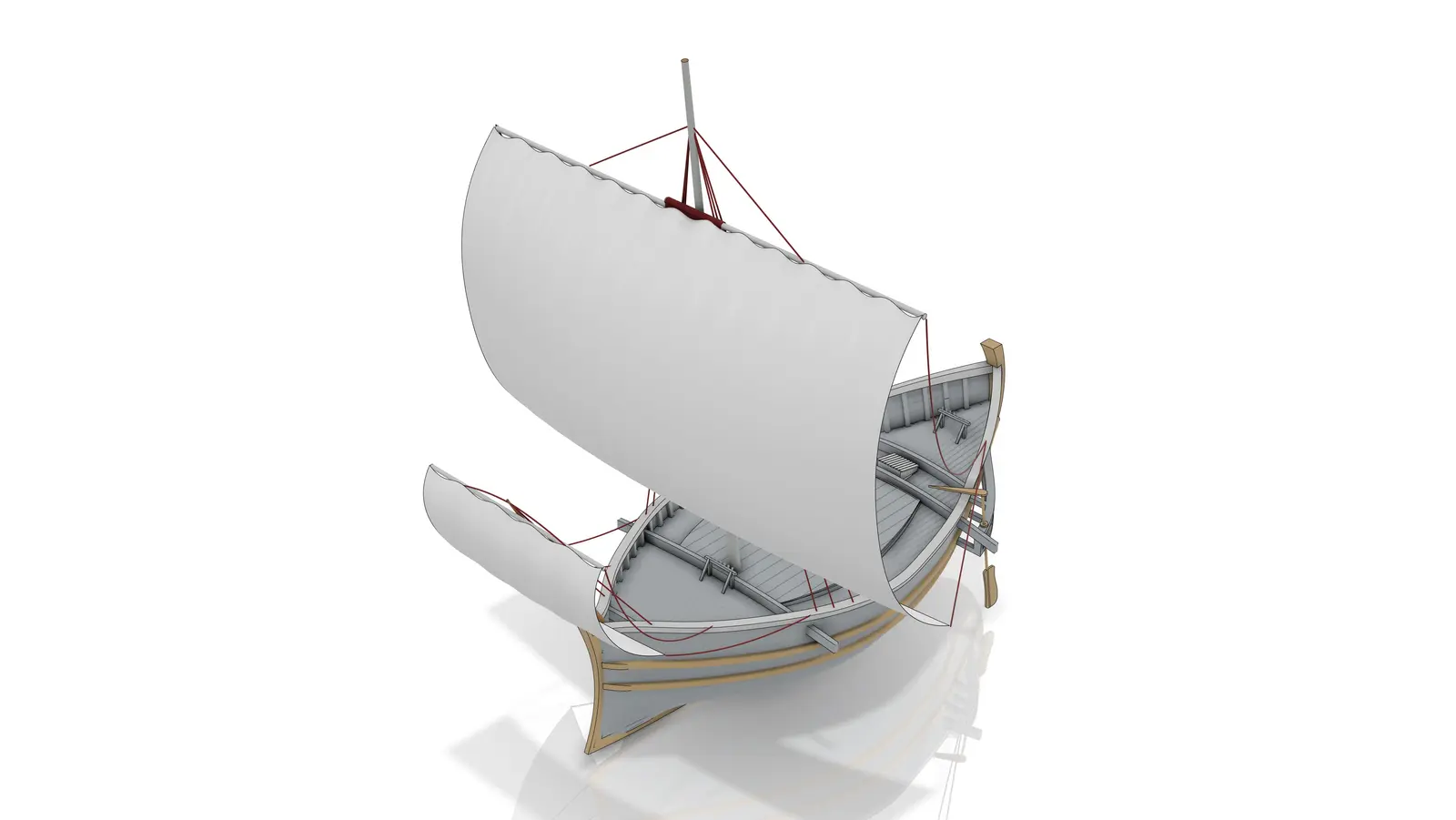

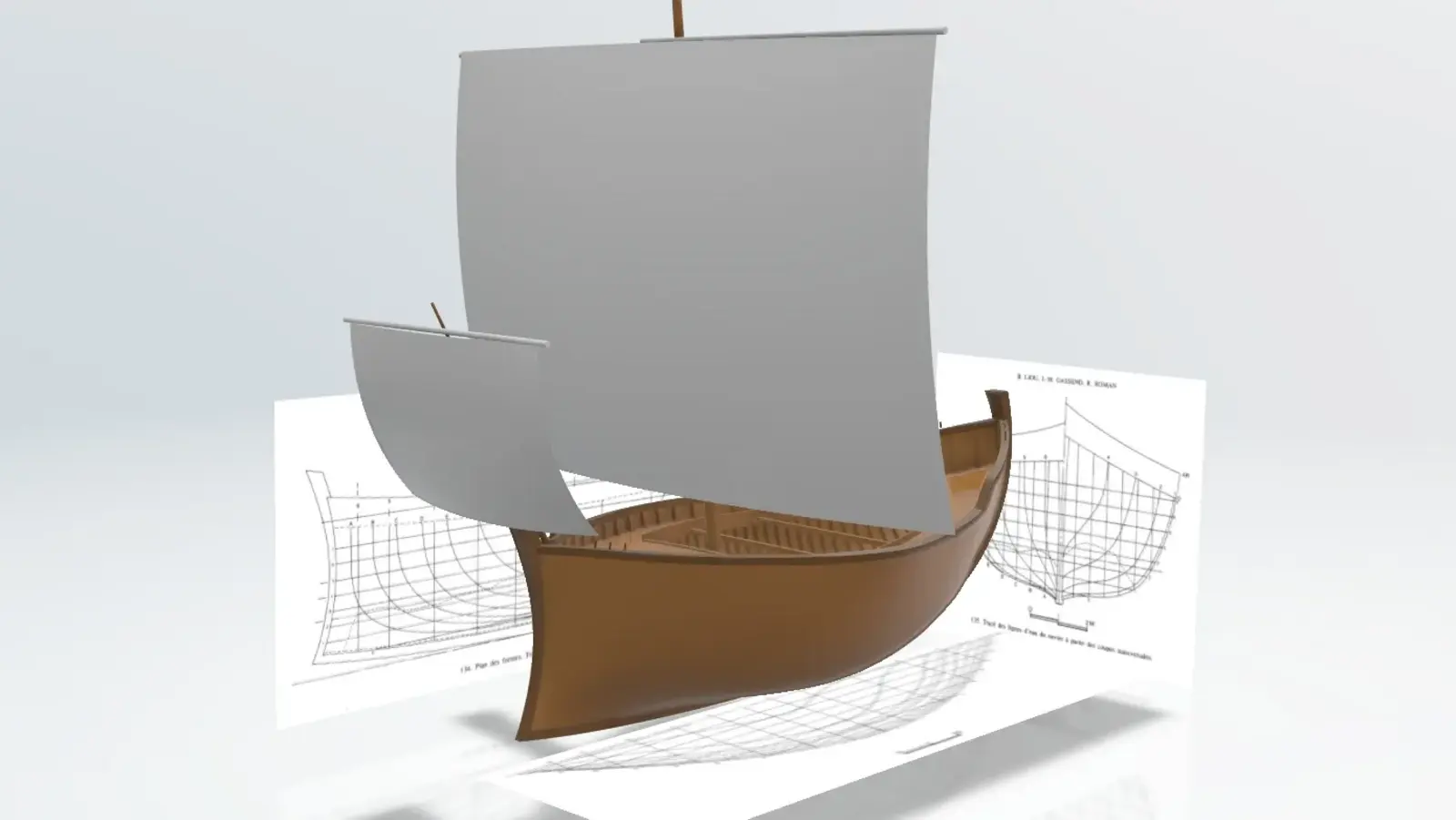

Rekonstruktion Saint Gervais 3

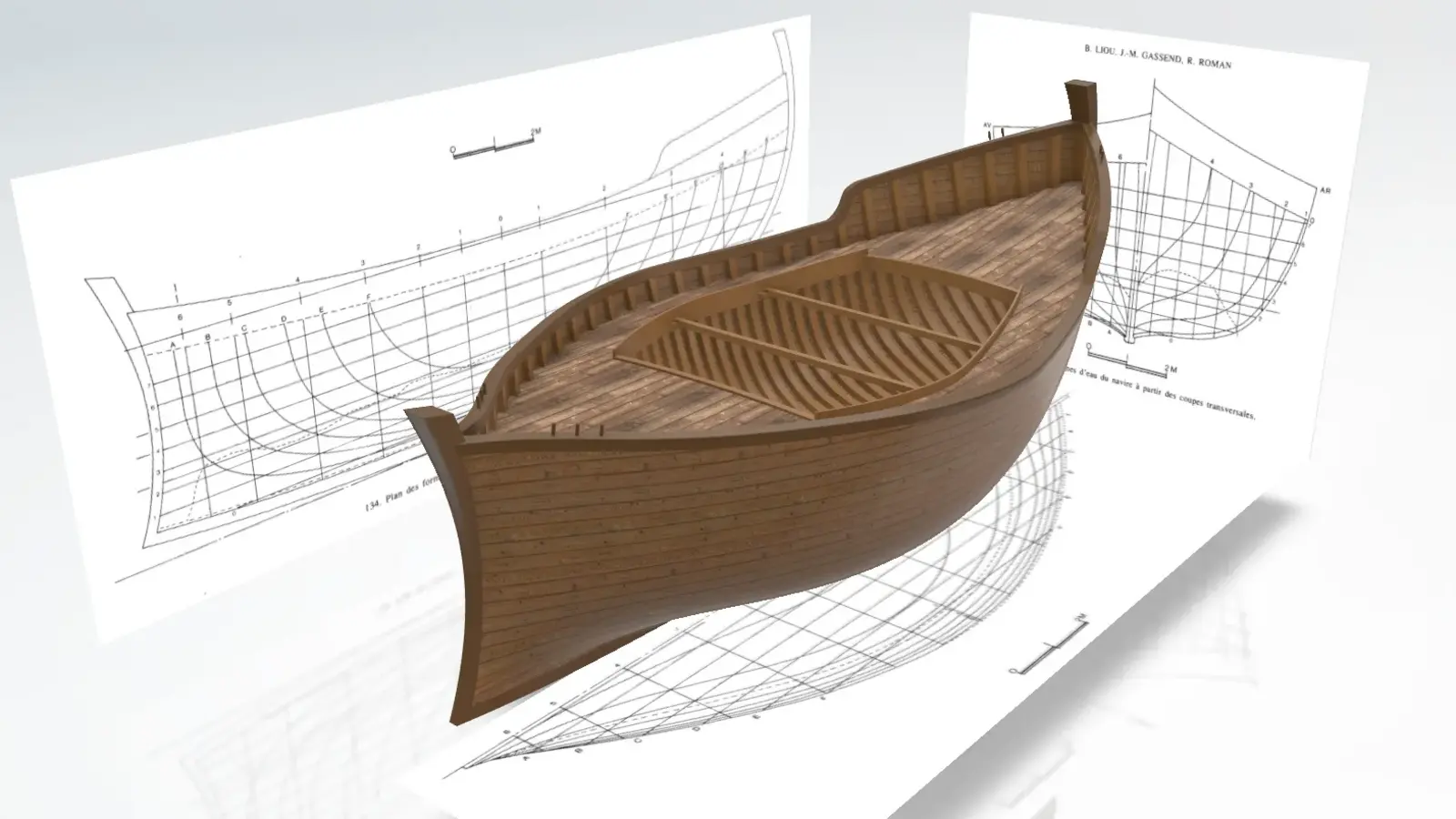

Rekonstruktion Saint Gervais 3
Rekonstruktion Saint Gervais 3

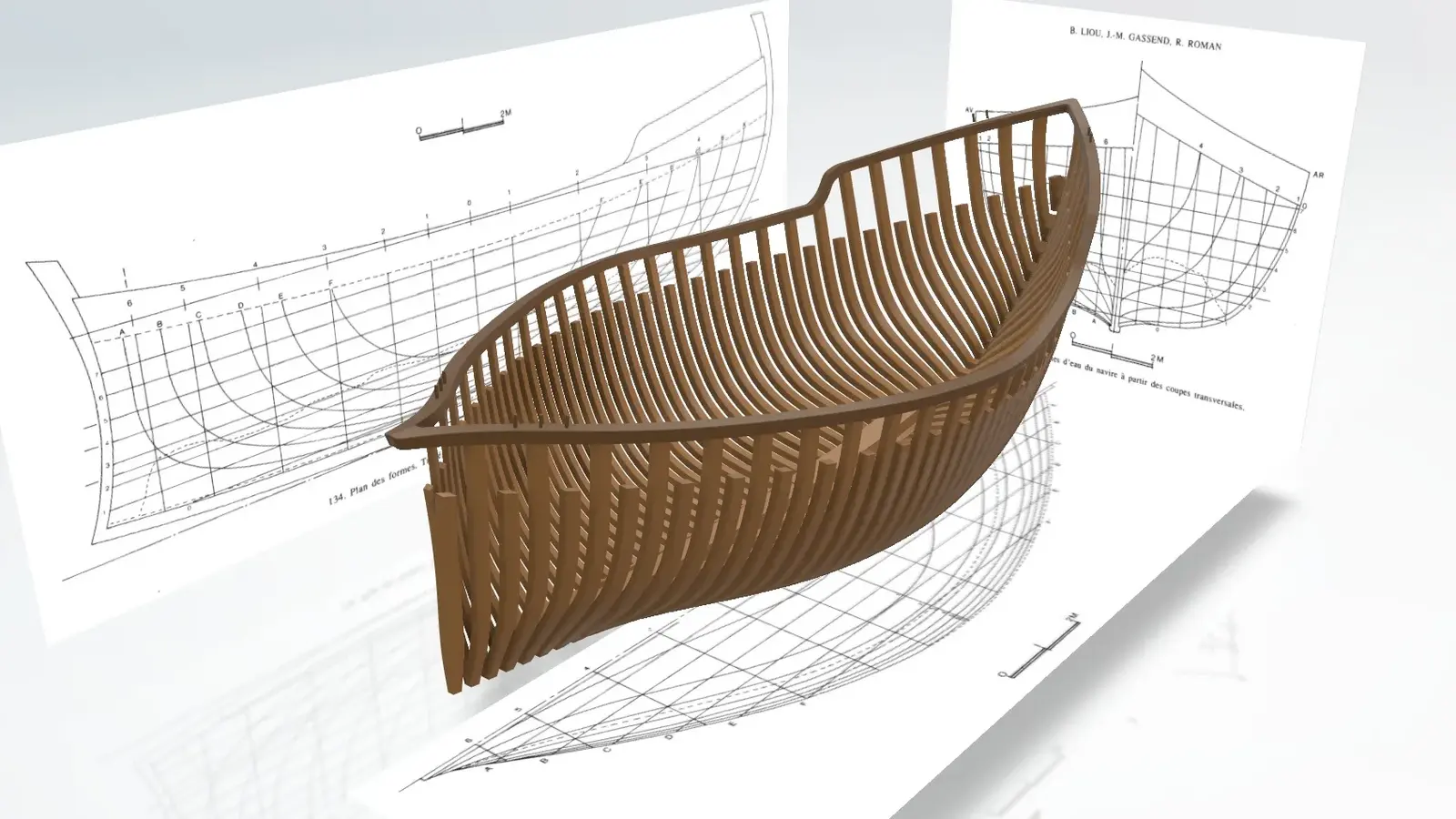

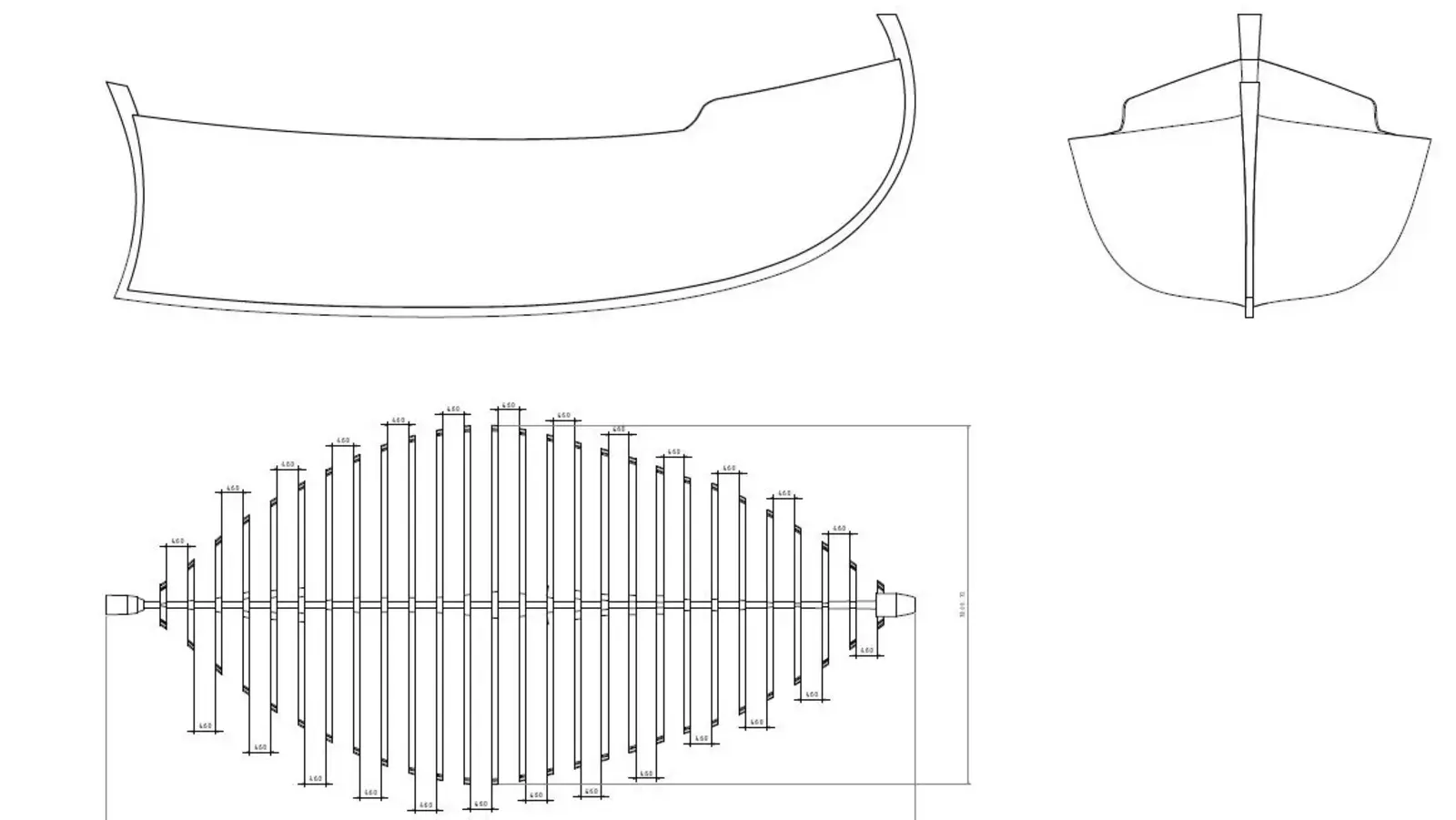

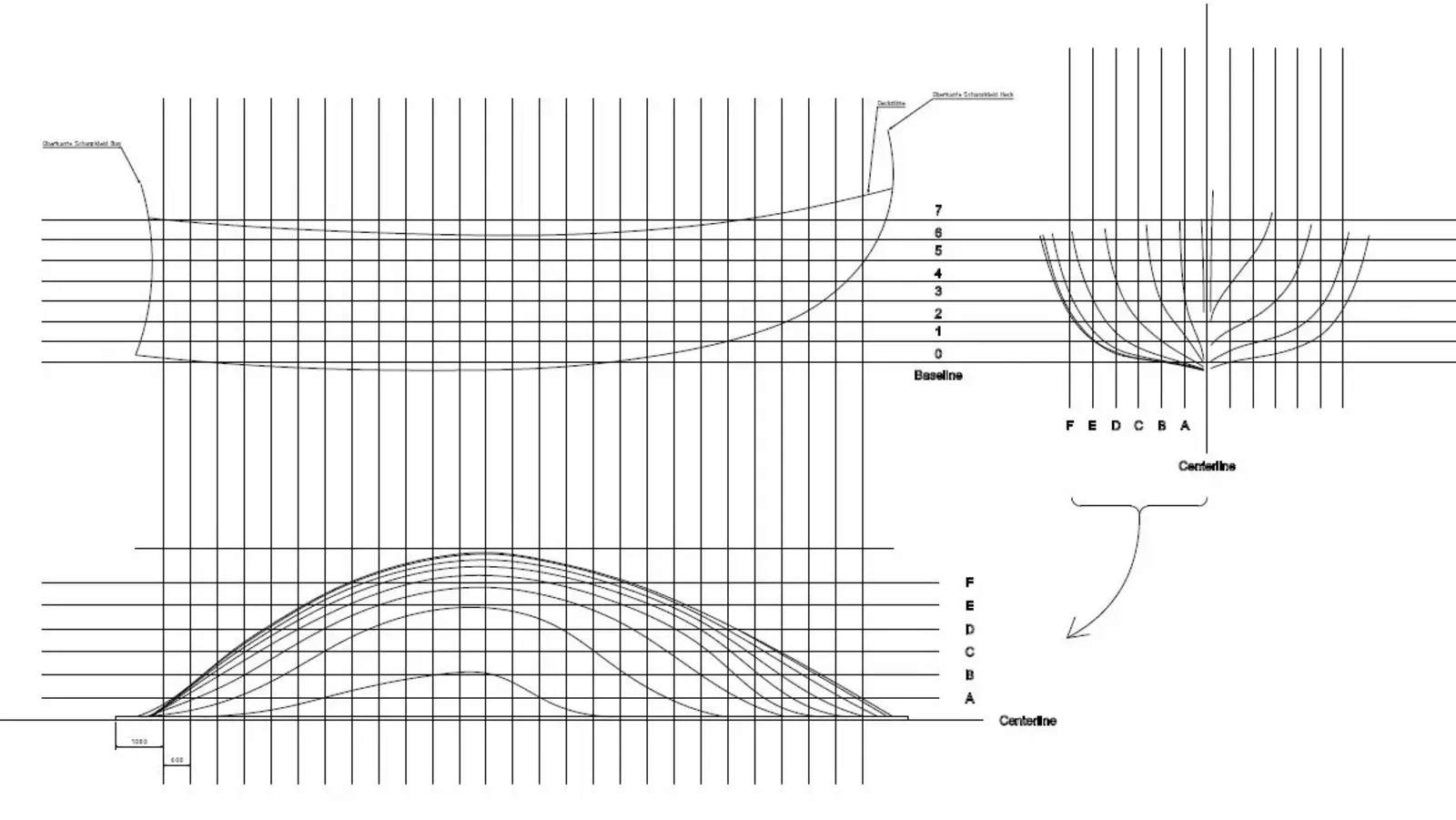

Rekonstruktion Saint Gervais 3: Abgeleitete Linienrisse als Grundlage für den Nachbau
Rekonstruktion Saint Gervais 3: Abgeleitete Planken- und Kielschnitte als Grundlage für den Nachbau

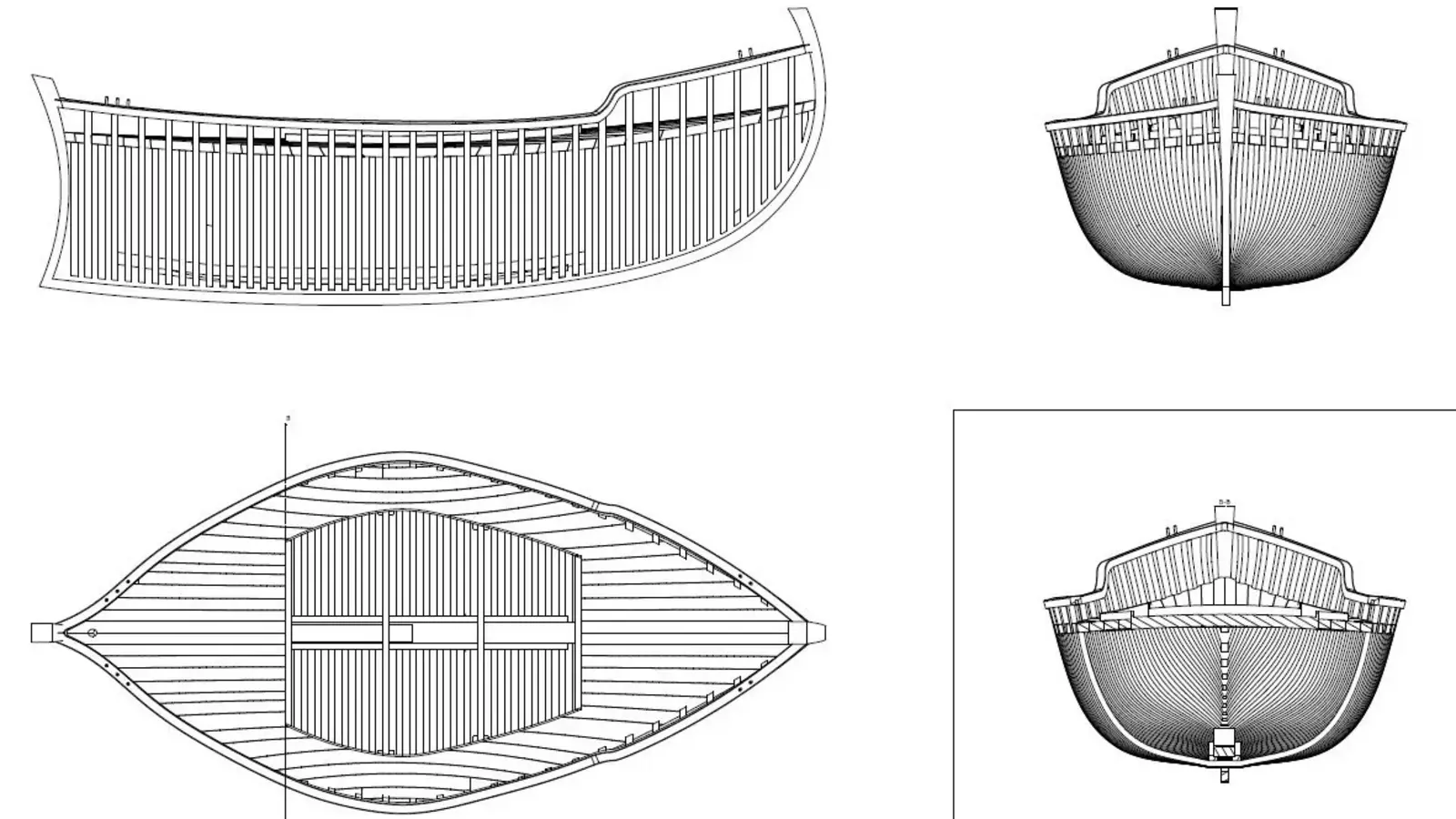

Rekonstruktion Saint Gervais 3: Abgeleitete Ansichten als Grundlage für den Nachbau

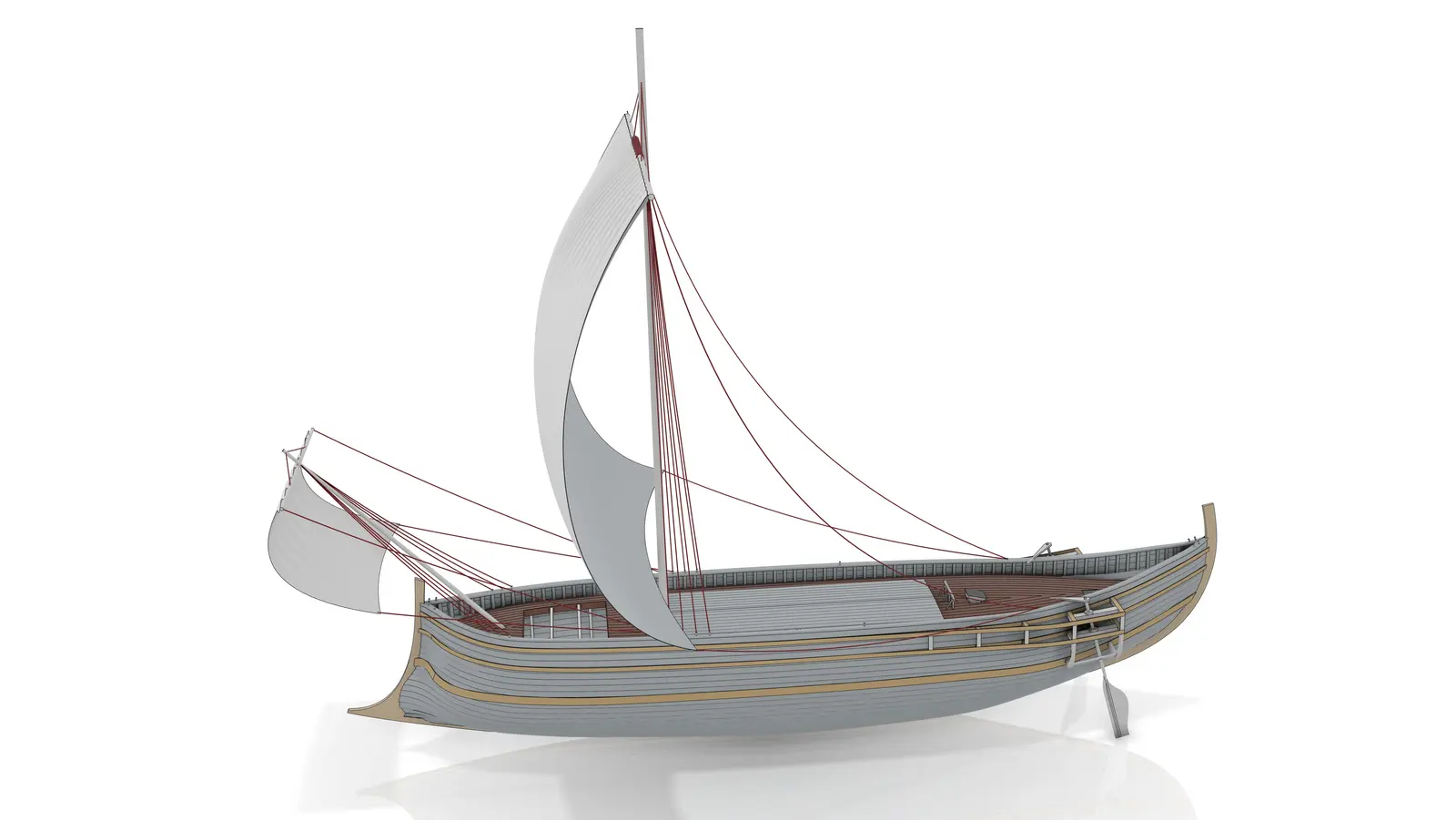

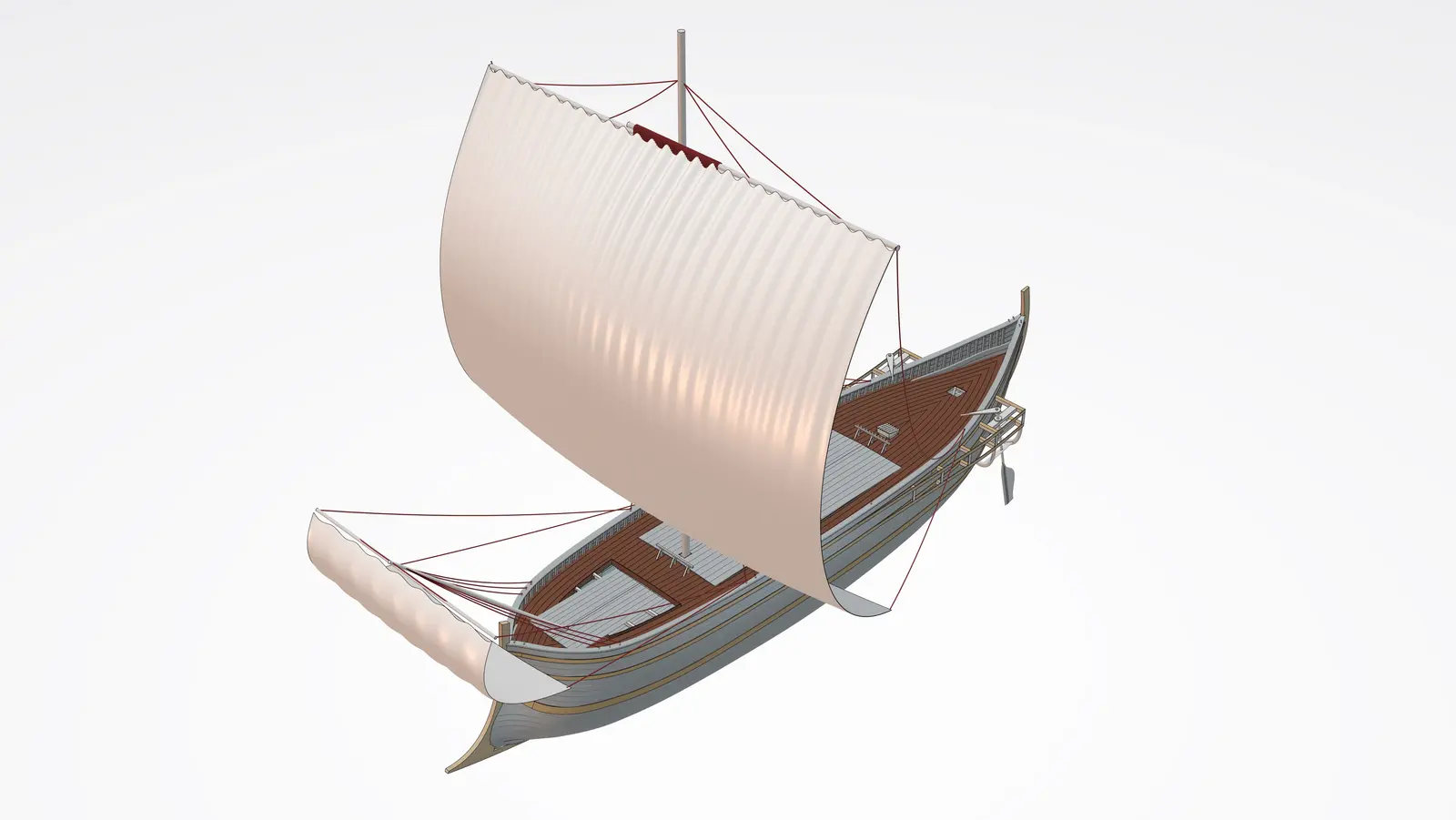

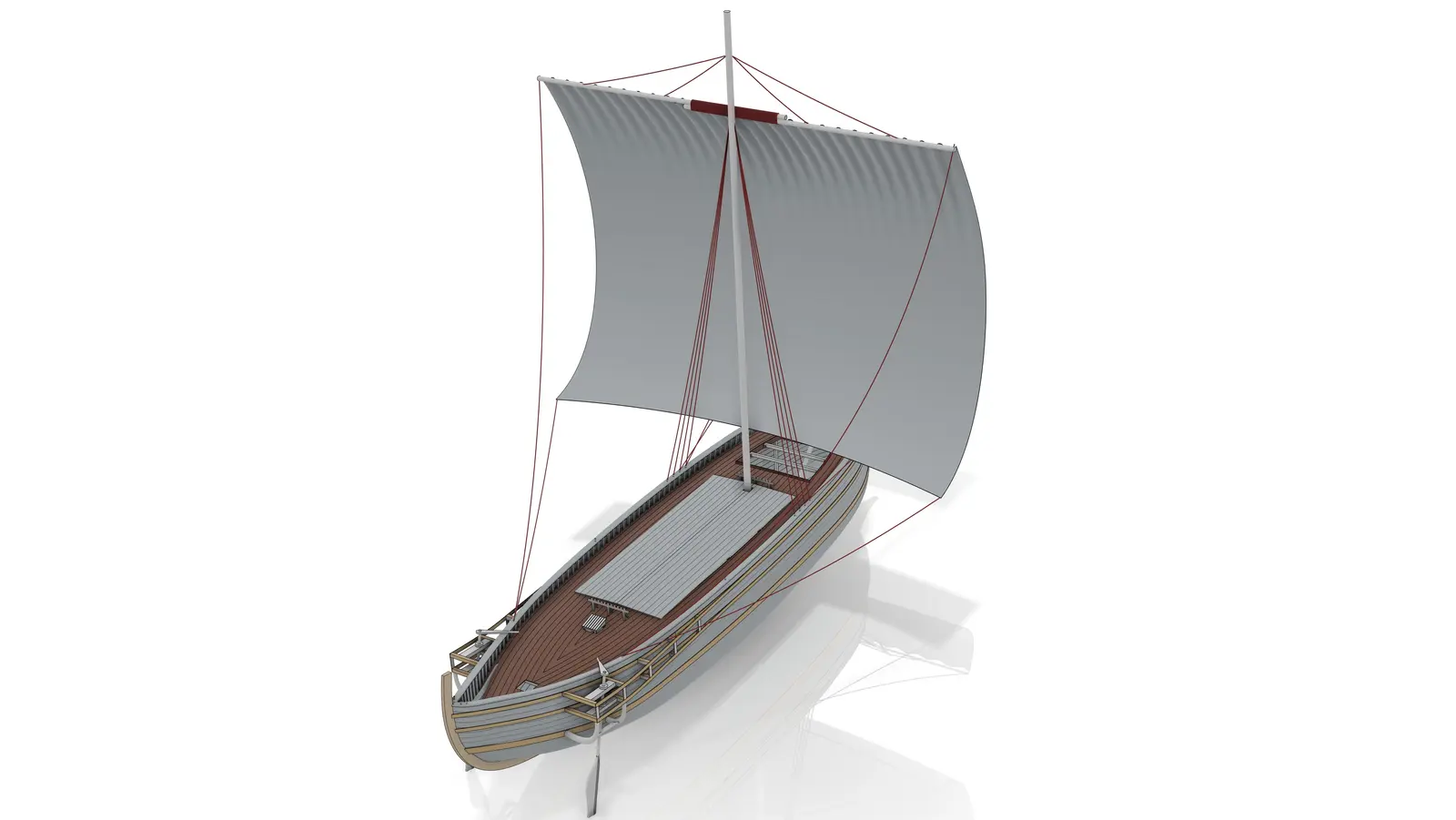

Rekonstruktion Madrague de Giens: 3D-Darstellung
Rekonstruktion Madrague de Giens: 3D-Darstellung
Rekonstruktion Madrague de Giens: 3D-Darstellung

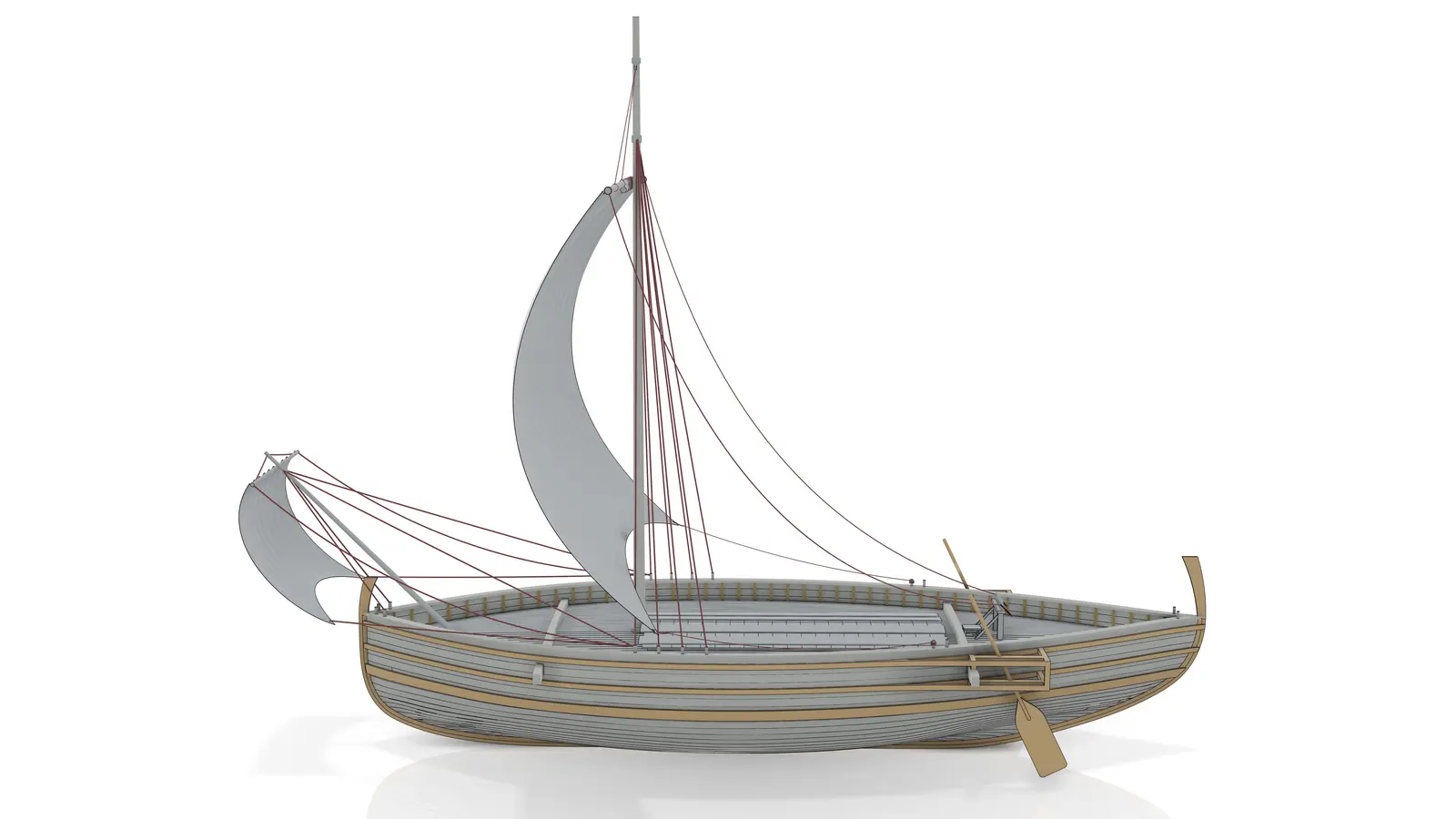

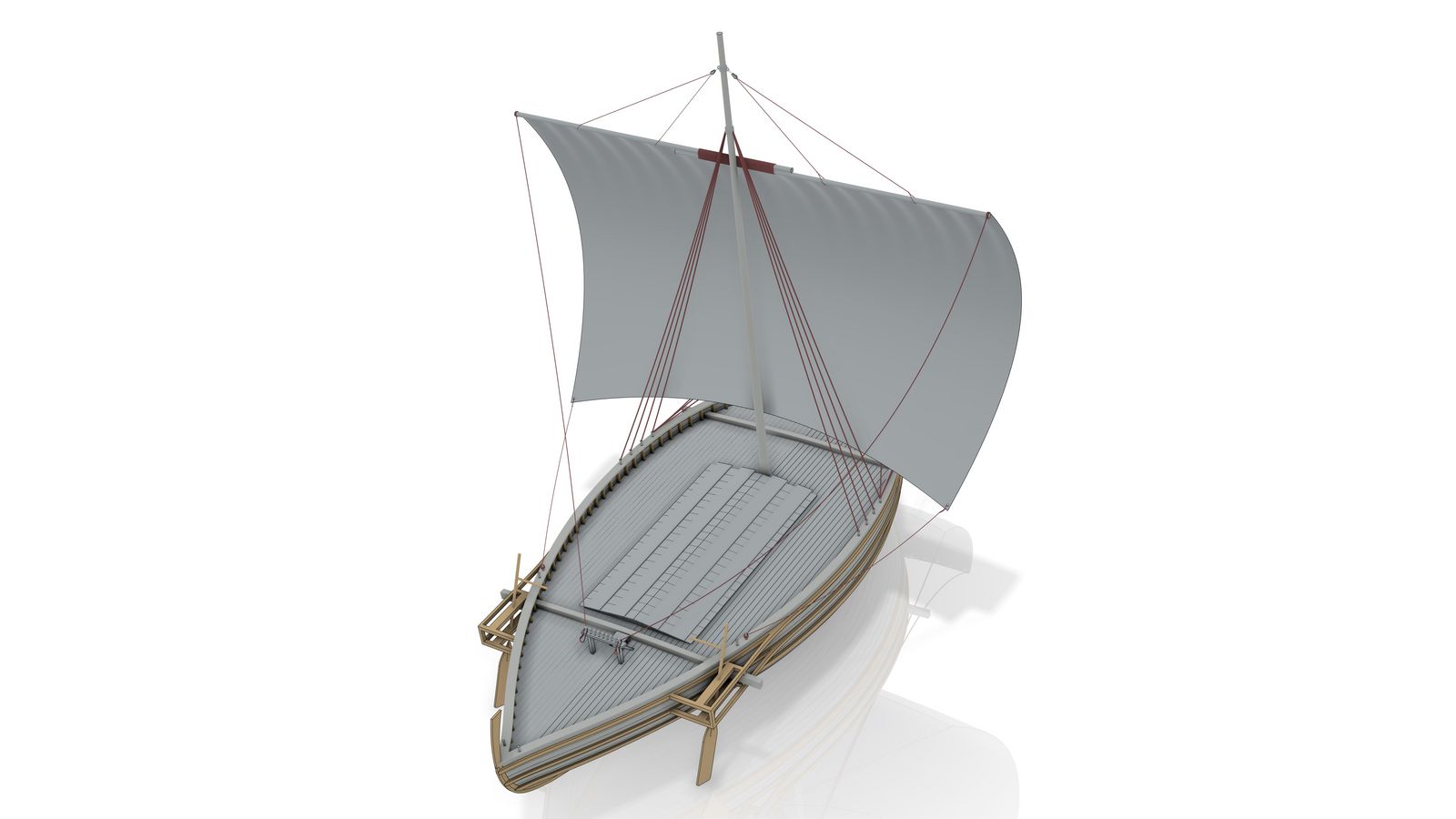

Rekonstruktion La Bourse: 3D-Darstellung
Rekonstruktion La Bourse: 3D-Darstellung
Rekonstruktion La Bourse: 3D-Darstellung

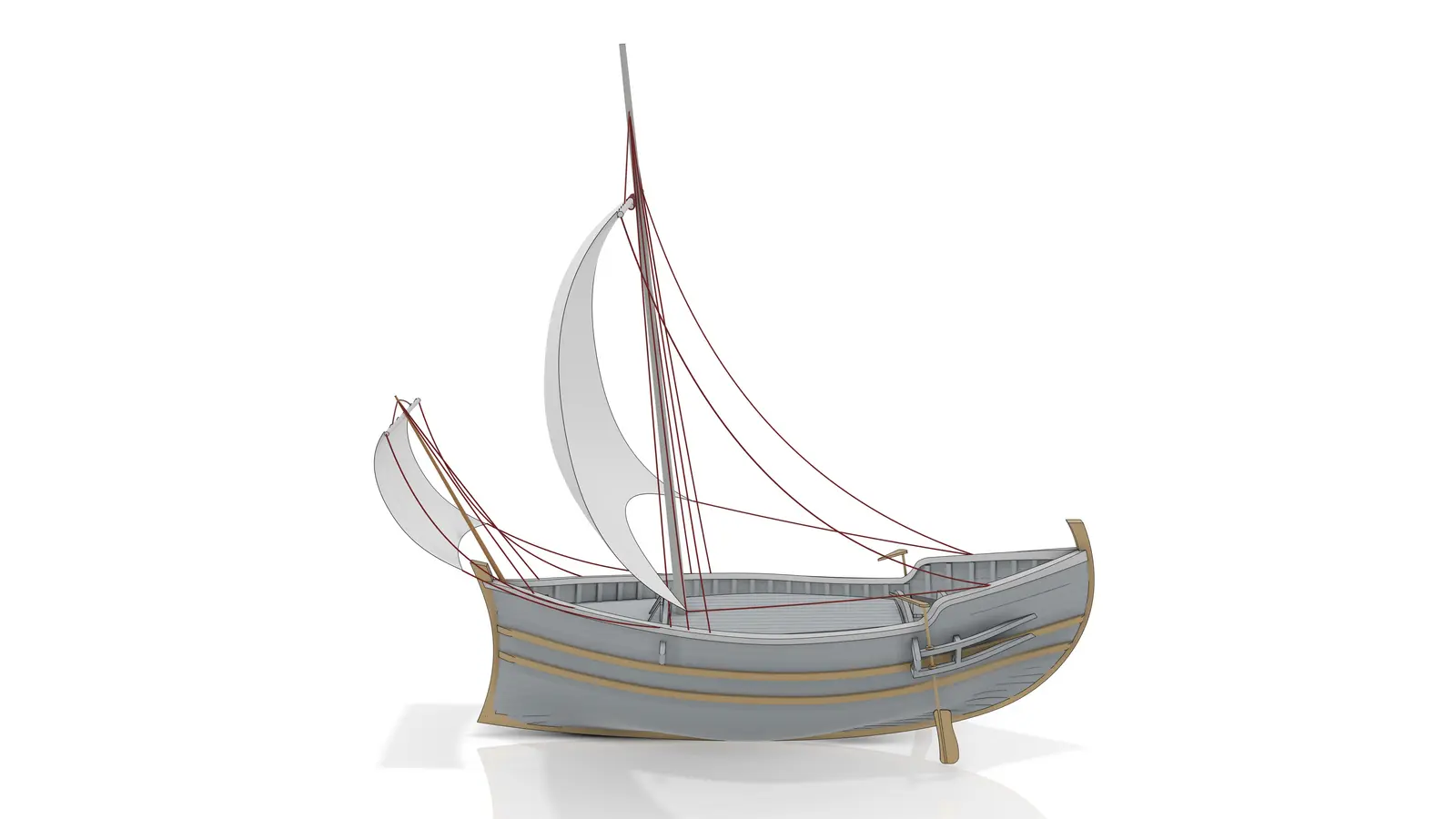

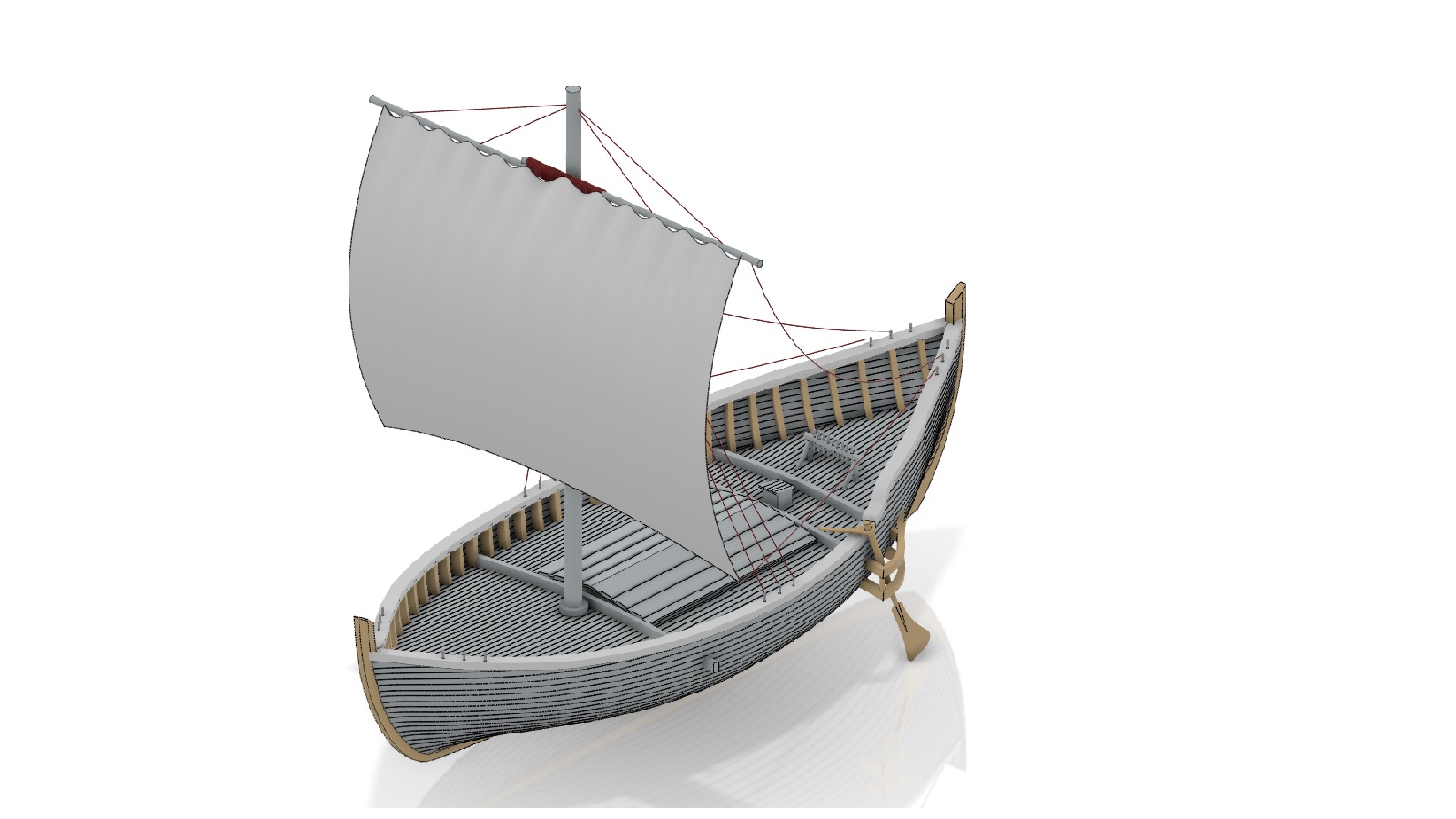

Rekonstruktion St. Gervais: 3D-Darstellung
Rekonstruktion St. Gervais: 3D-Darstellung
Rekonstruktion St. Gervais: 3D-Darstellung

Simulationen zur Ermittlung von Leistungsdaten/Kennfeldern

Numerische Strömungsuntersuchungen anhand der CFD-Simulationen (Computational Fluid Dynamics) dienen der Gewinnung von Erkenntnissen über die Leistungsfähigkeit der verschiedenen Schiffstypen. Dazu wird in den Simulationen der Strömungswiderstand in Form einer Widerstandskraft der Schiffe ermittelt. Dabei werden jeweils verschiedene Geschwindigkeiten und Beladungszustände bzw. Tiefgänge untersucht. Auf Basis der Ergebnisse werden die Schiffe untereinander verglichen. Kennfelder, in welchen die Widerstandskraft oder vergleichbare Größen über verschiedene Beladungszustände und die (Strömungs-)Geschwindigkeit aufgetragen werden, bieten hierbei eine gute Möglichkeit zur Visualisierung der Ergebnisse.

Darüber hinaus wird angestrebt, die Simulationsergebnisse mit denen der Versuche zu vergleichen, um aus diesem Vergleich heraus weitere Schlüsse ziehen zu können. Im weiteren Projekterlauf werden alternative numerische Simulationserfahren wie die Partikelsimulation (Smoothed Particle Hydrodynamics (SPH))  untersucht.

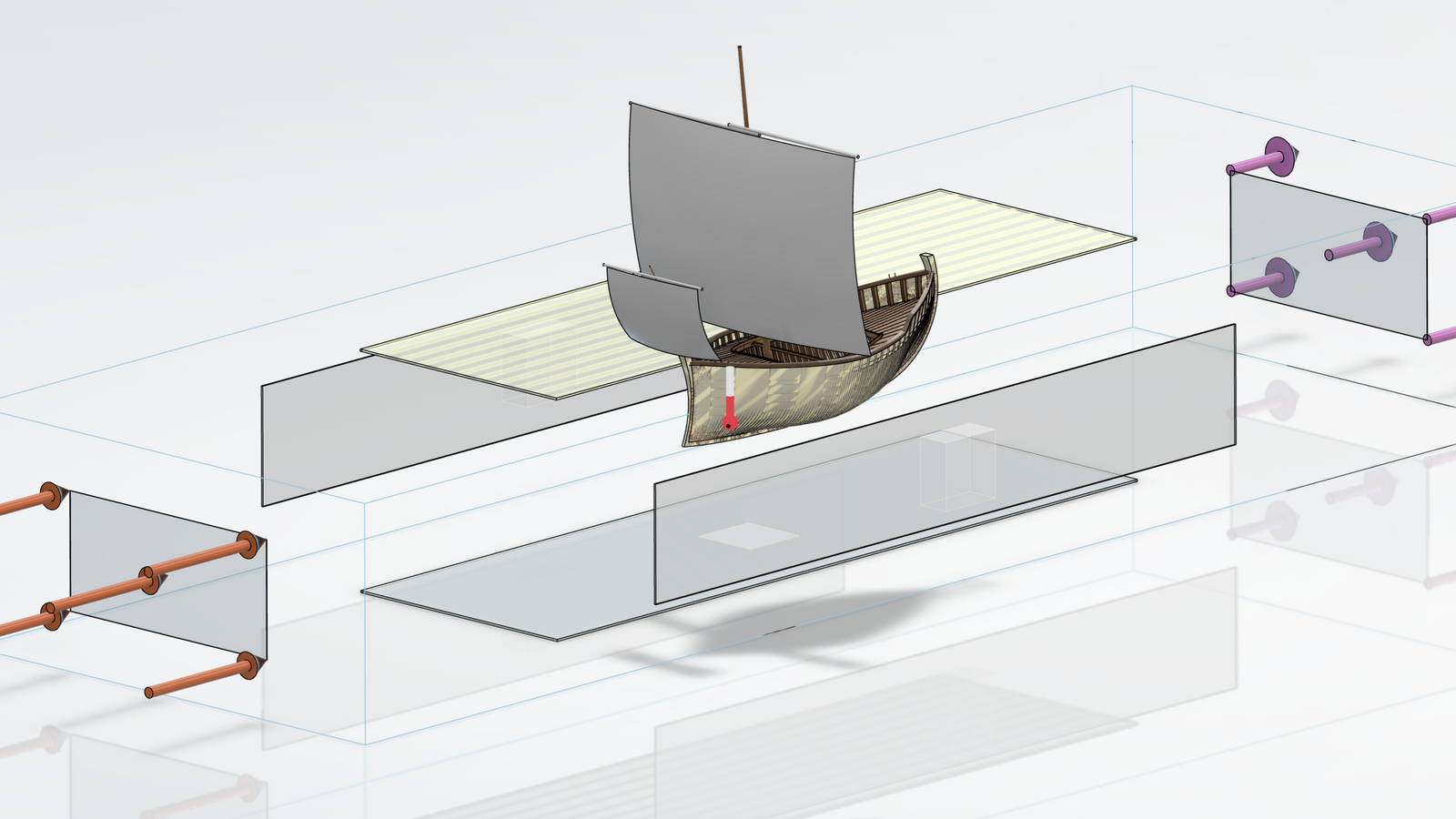

Saint Gervais 3: Simulationsaufbau

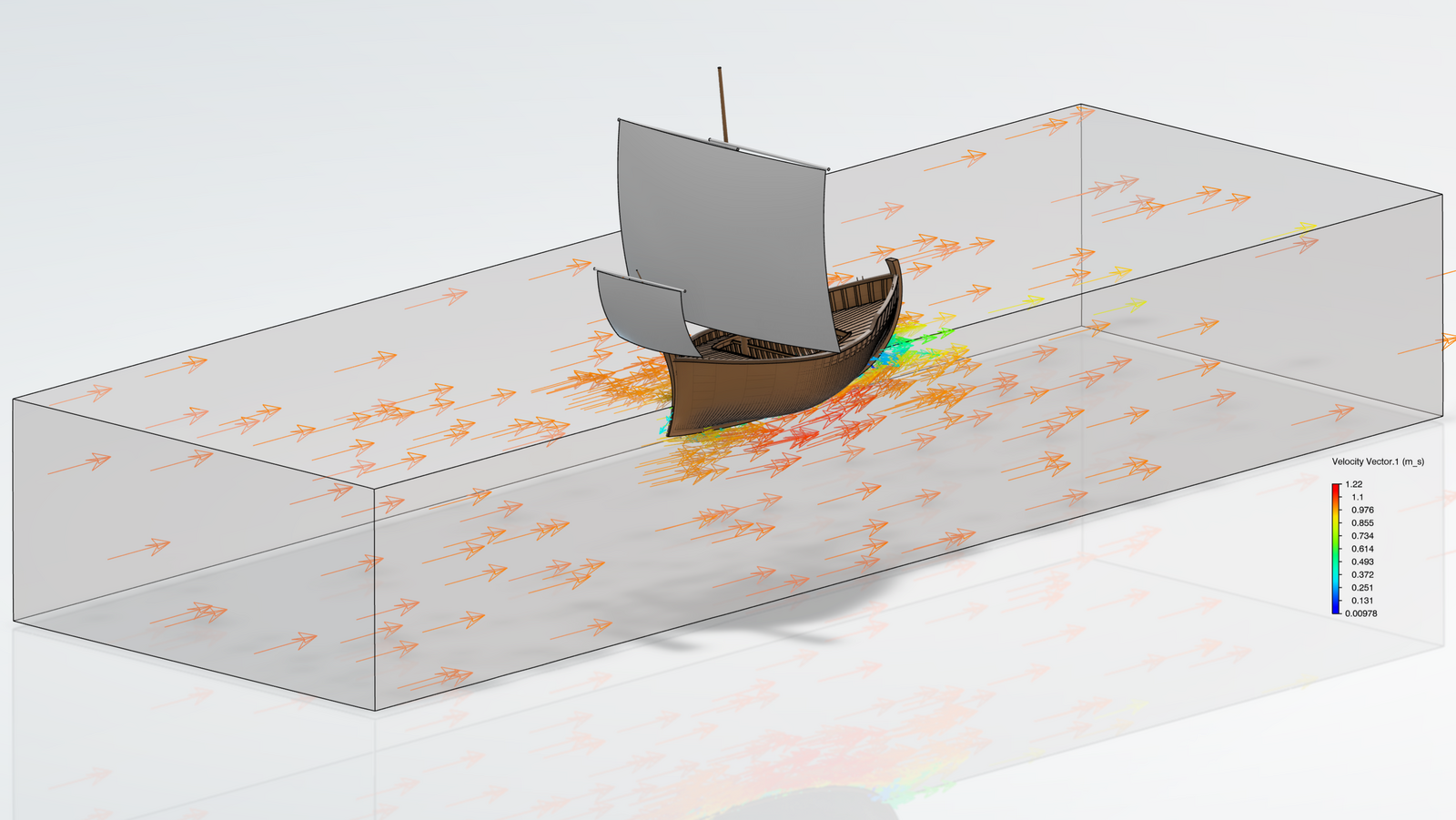

Saint Gervais 3: Plot der Geschwindigkeitsvektoren Saint Gervais 3, 2kn und 2/3 Zuladung

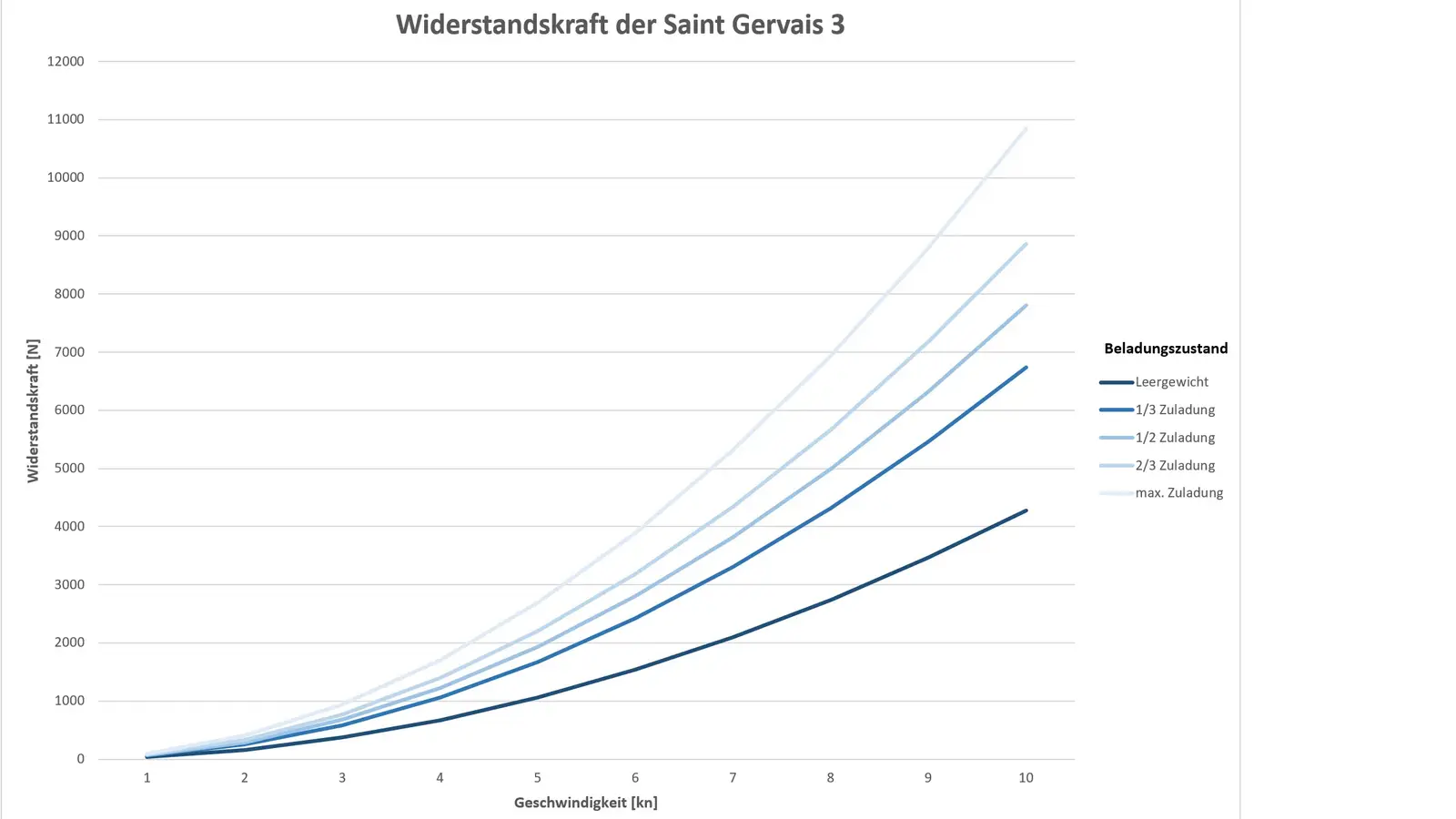

Saint Gervais 3: Kennfeld Widerstandskraft über der Geschwindigkeit und Beladungszustand

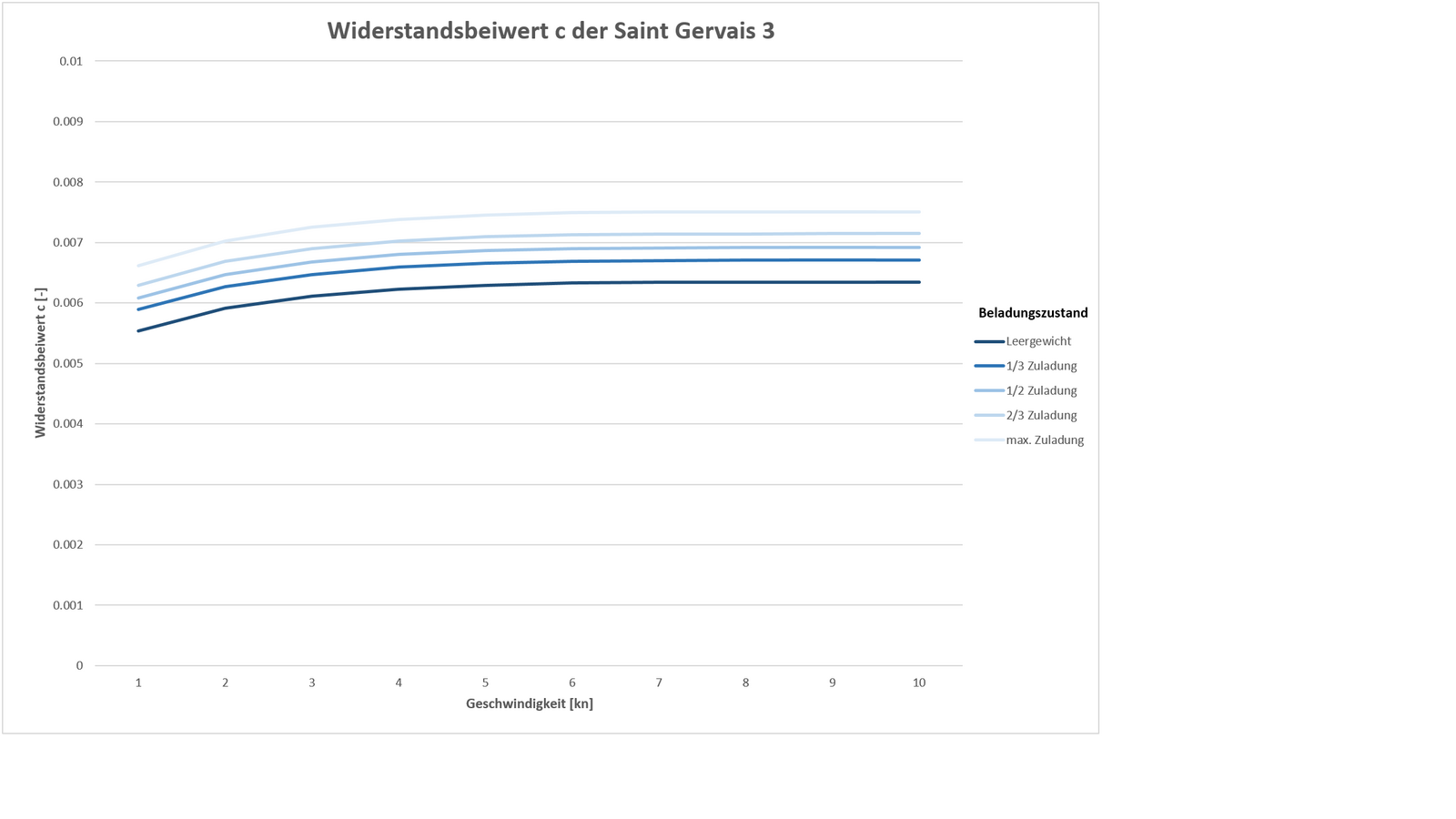

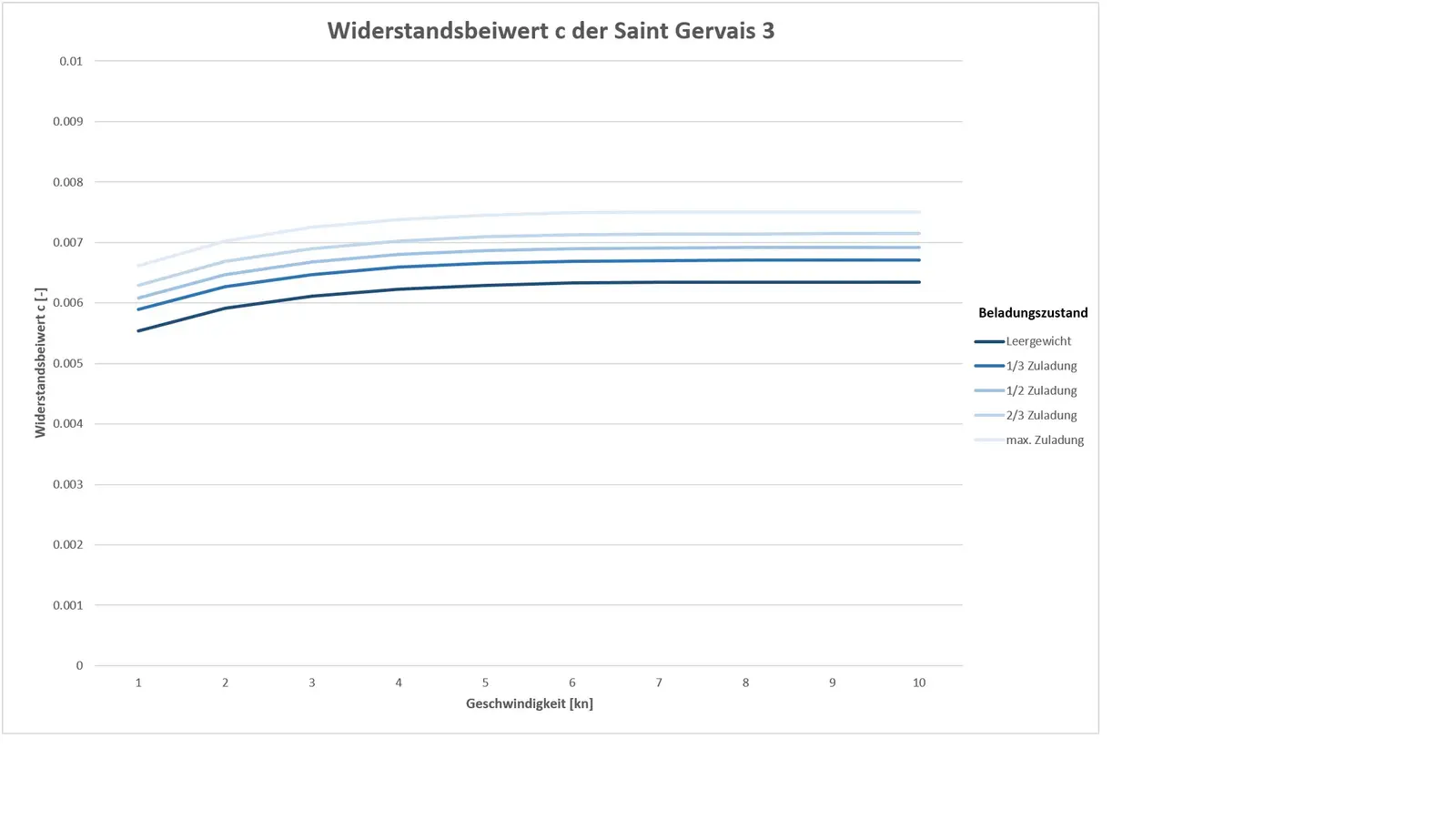

Saint Gervais 3: Widerstandsbeiwert [cw) als dimensionslose Kennzahl über der Geschwindigkeit und Beladungszustand

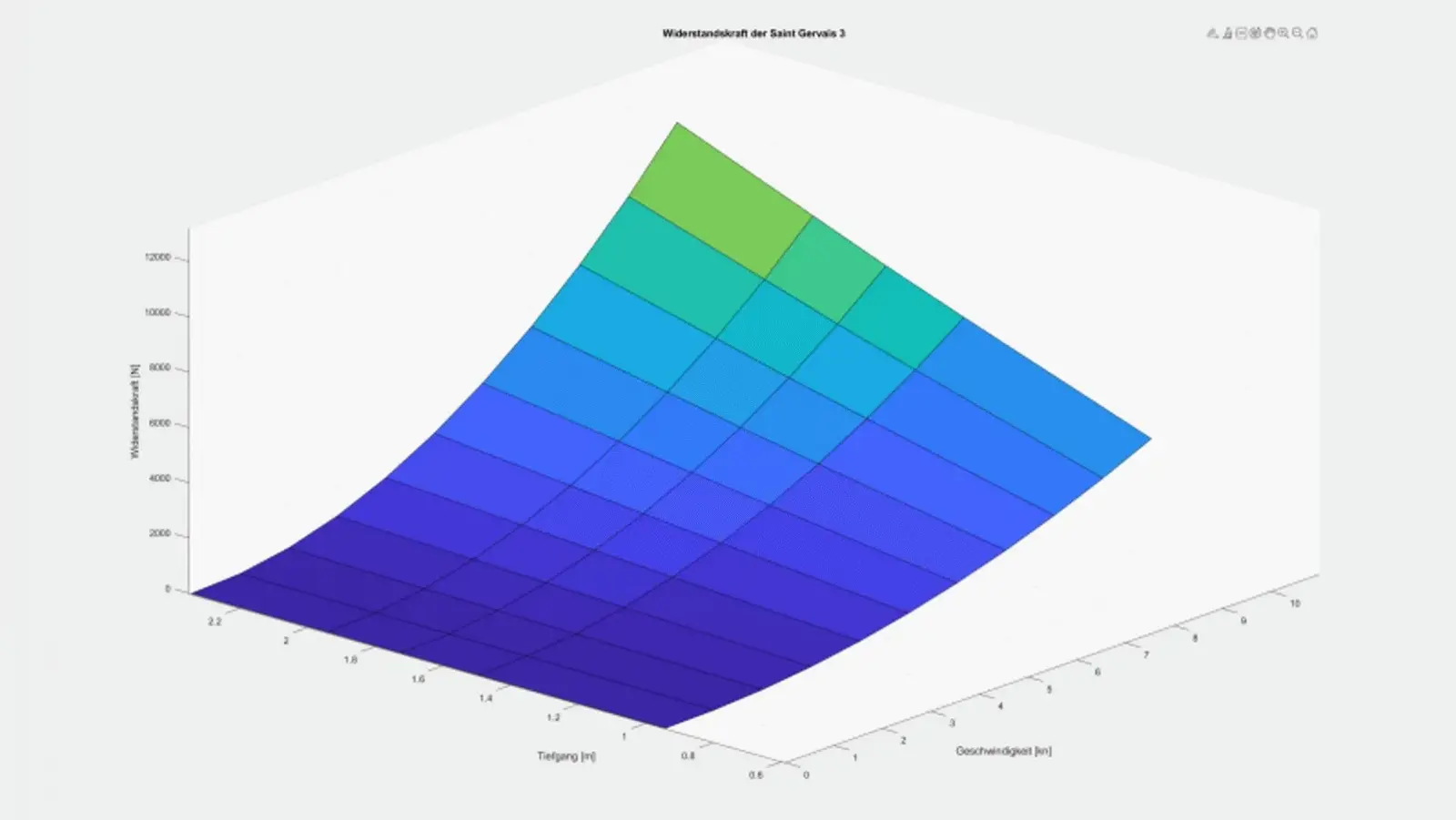

Saint Gervais 3:3D-Kennfeld Widerstandskraft

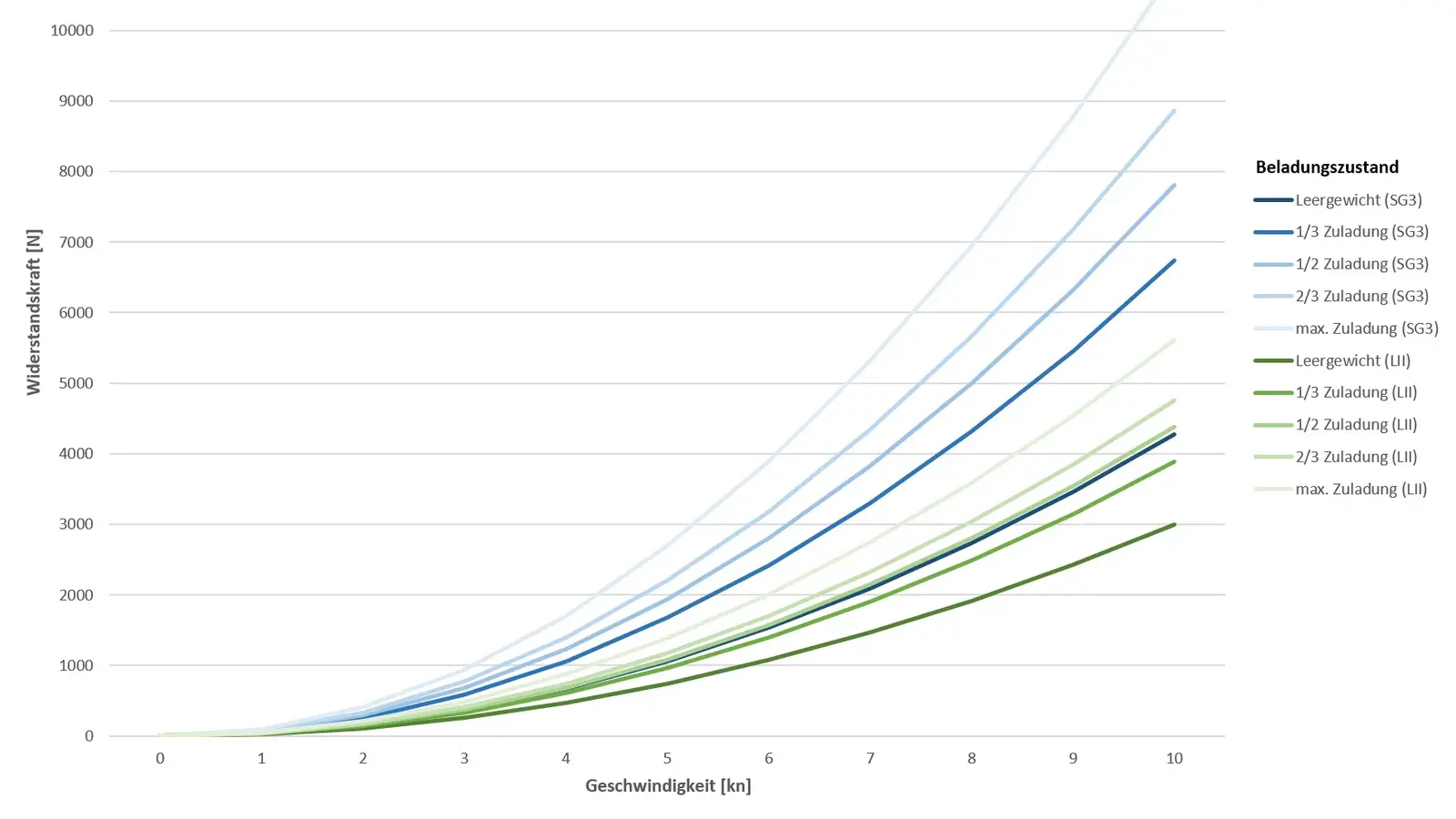

Vergleich der Kennfelder: Widerstandskraft in Abh. des Beladungszustandes der Schiffstypen Laurons II und Saint Gervais 3

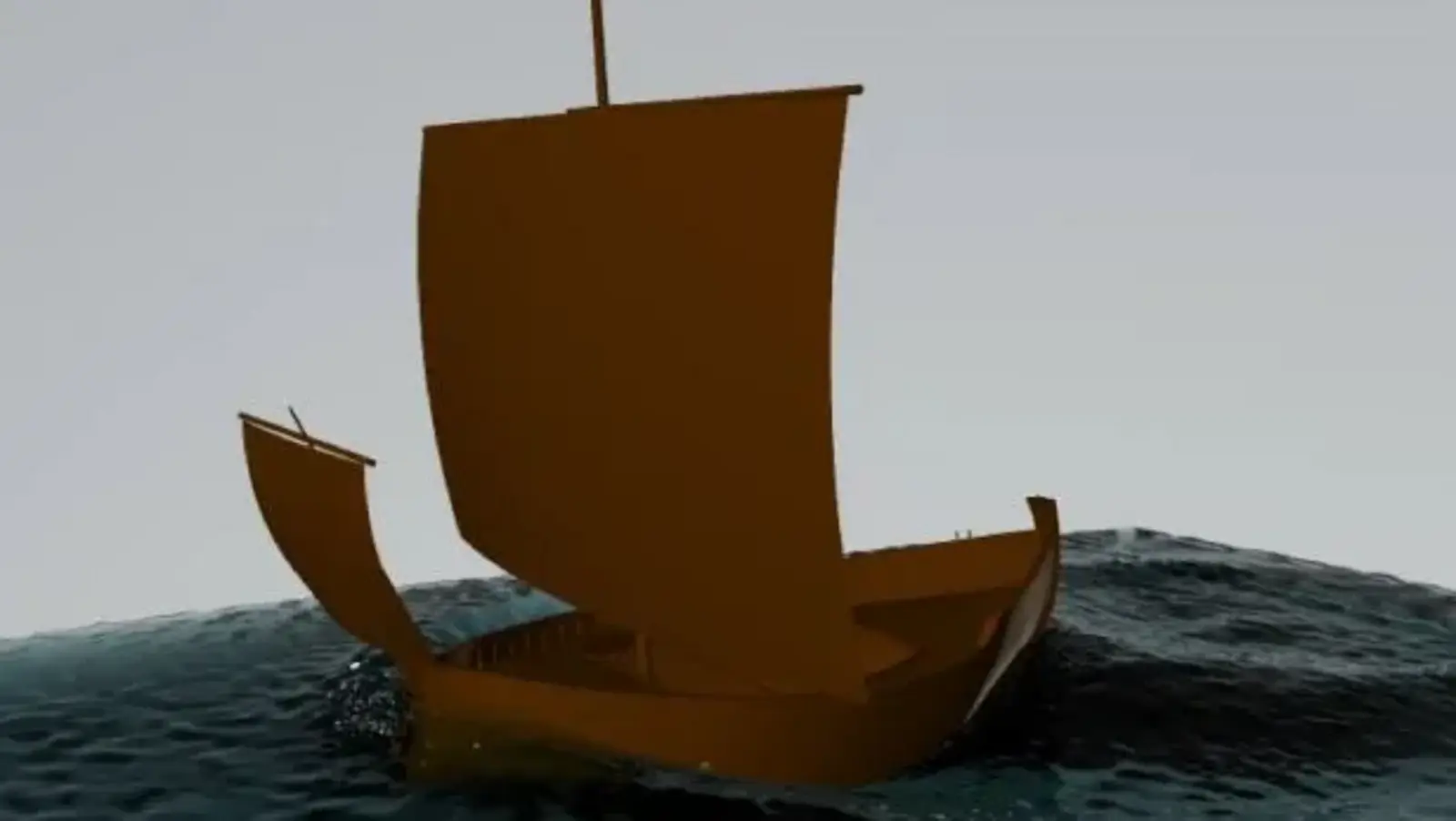

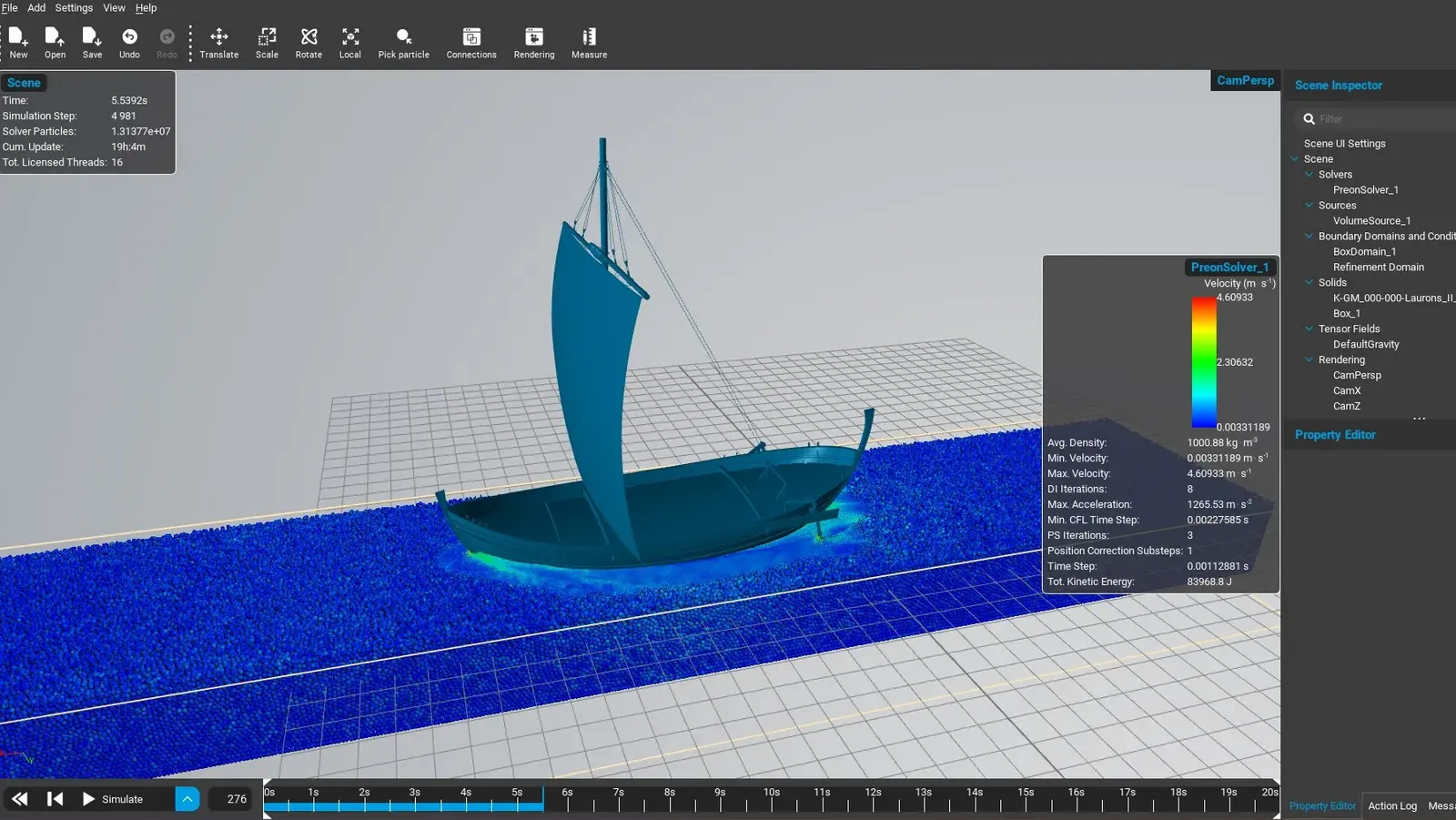

Untersuchungen zum Einsatz der Partikelsimulation - Smoothed Particle Hydrodynamics (SPH) Methode
Untersuchungen zum Einsatz der Partikelsimulation - Steuerruder

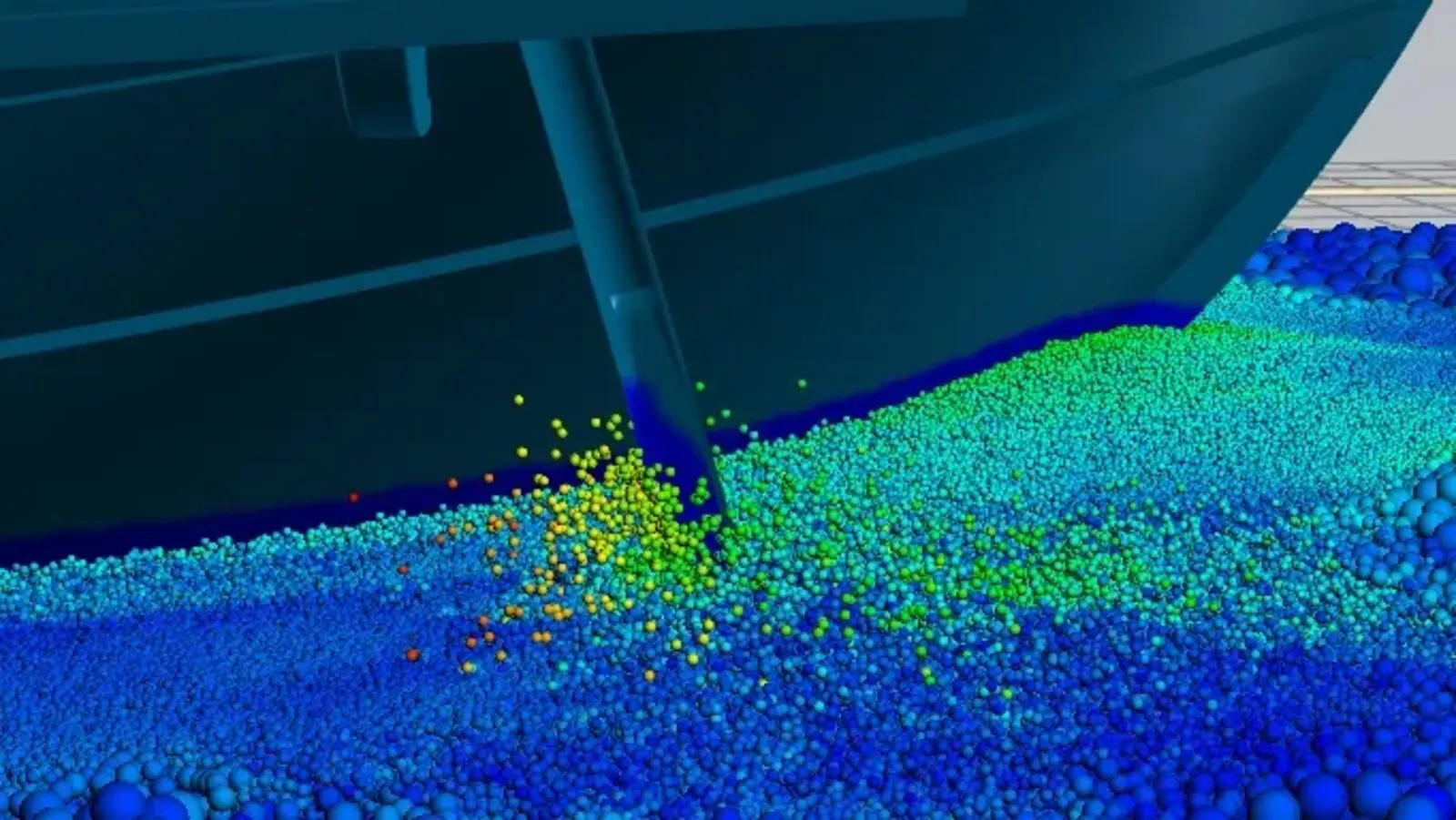

Untersuchungen zum Einsatz der Partikelsimulation

Digitale Fertigung (CAD/CAM) von Rumpfmodellen für Schleppversuche

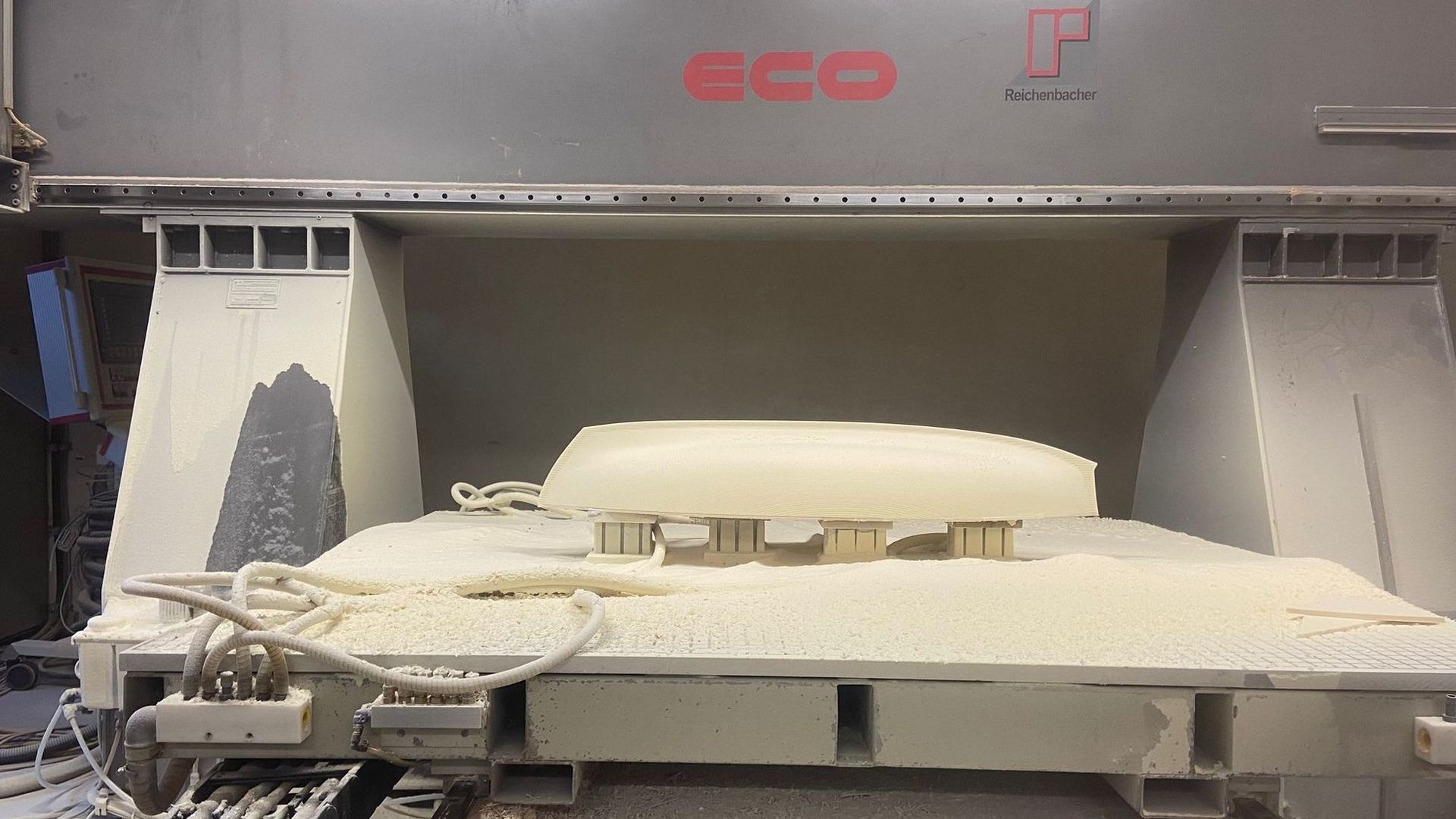

Zur Validierung der numerischen Strömungsuntersuchungen werden maßstäblich verkleinerte Rumpfmodelle auf einem 5-Achs Bearbeitungszentrum an der Hochschule gefertigt. Grundlage für digitale Fertigung im CAD/CAM-Verbund bilden auch hier die 3D-Daten aus den Rekonstruktionen, die maßstäblich auf eine Rumpflänge von 1m auf Höhe der Wasserline bei jeweils maximaler Beladung skaliert werden.

Die Schleppversuche mit diesen Prototypen werden an der Schiffs- und Versuchsanstalt (SVA) in Potsdam oder in einem dafür entwickelten Versuchsaufbau in Trier durchgeführt.

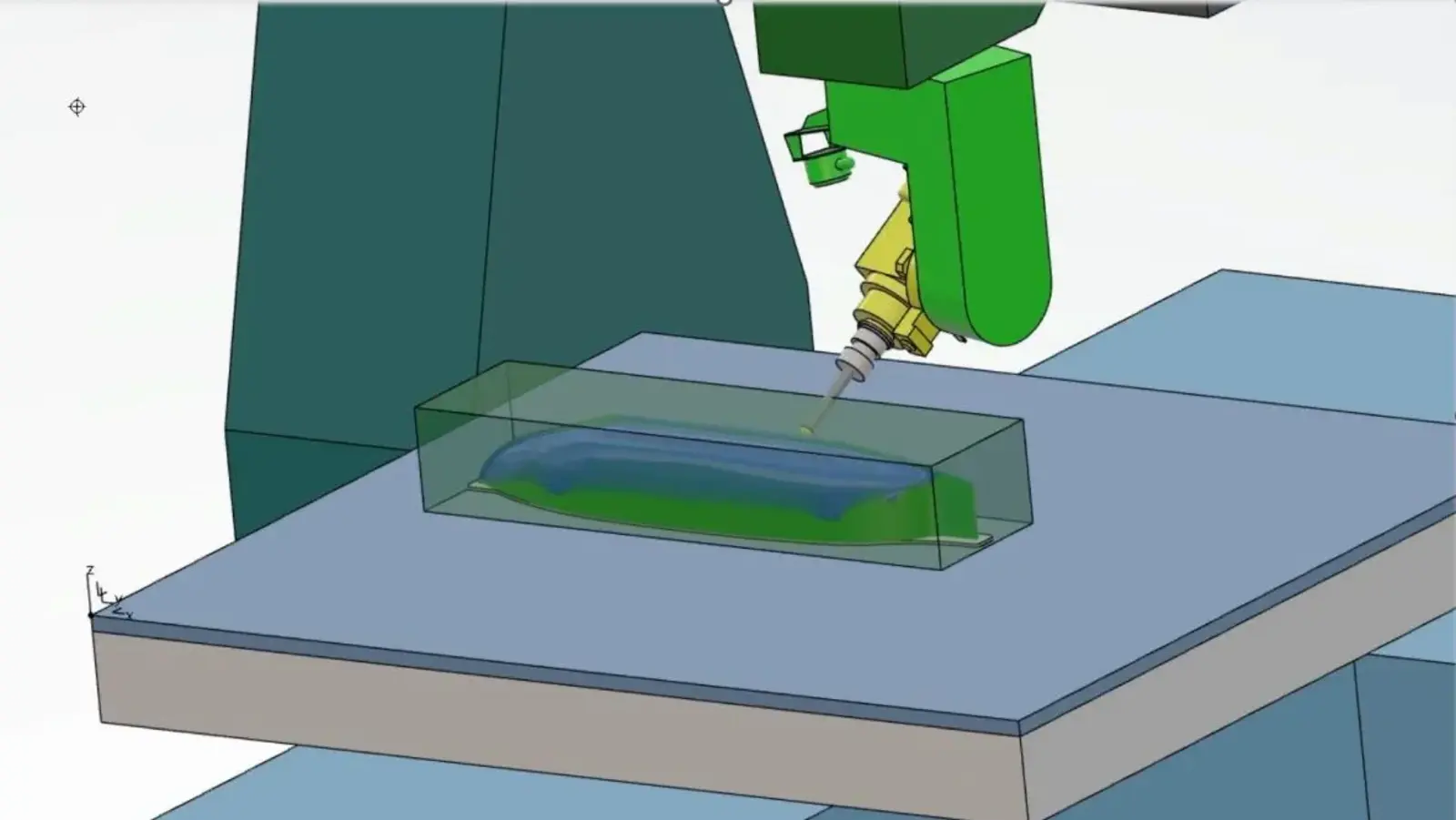

Prozesserstellung und -Simulation Rumpfmodell Bissula

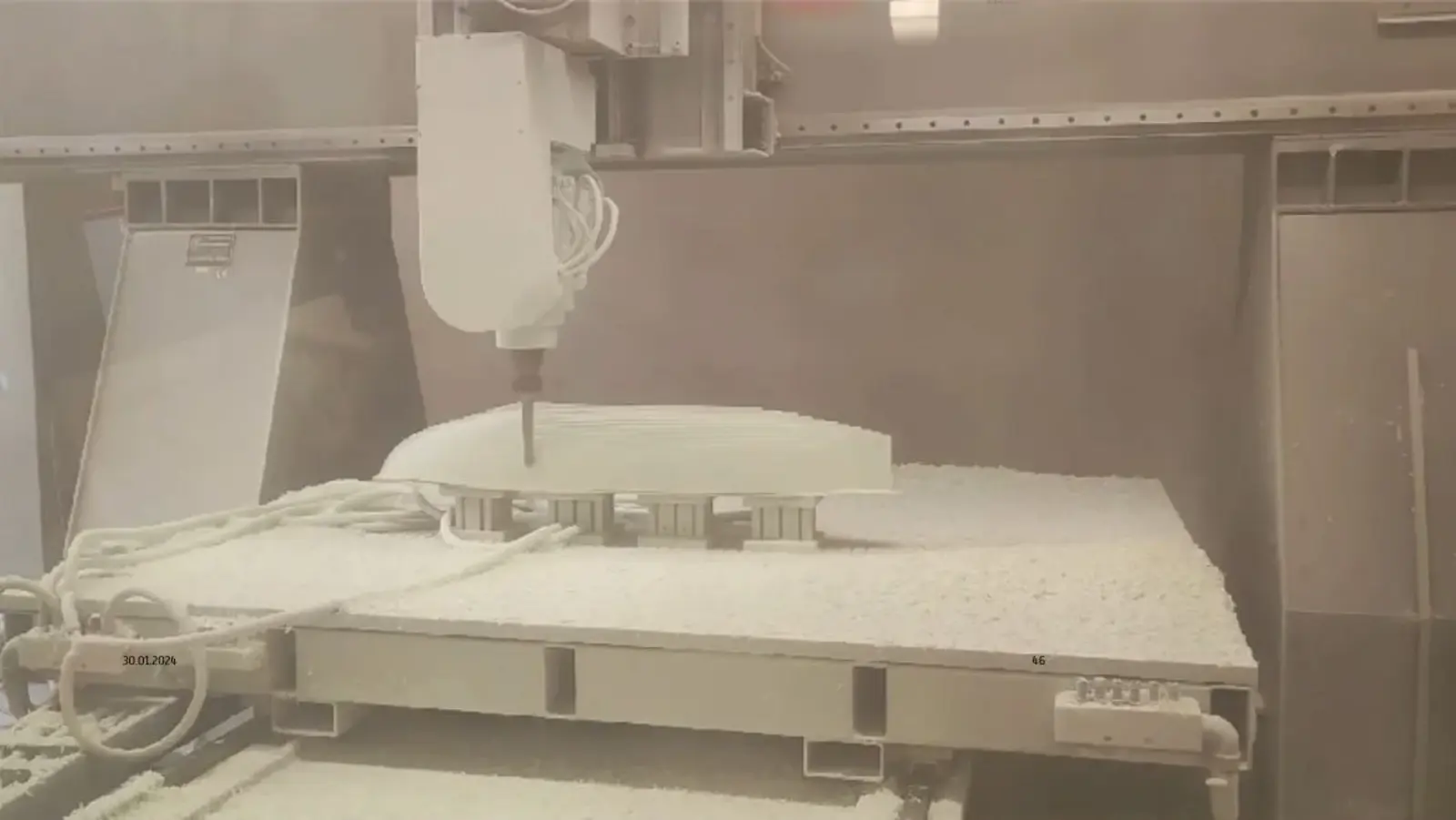

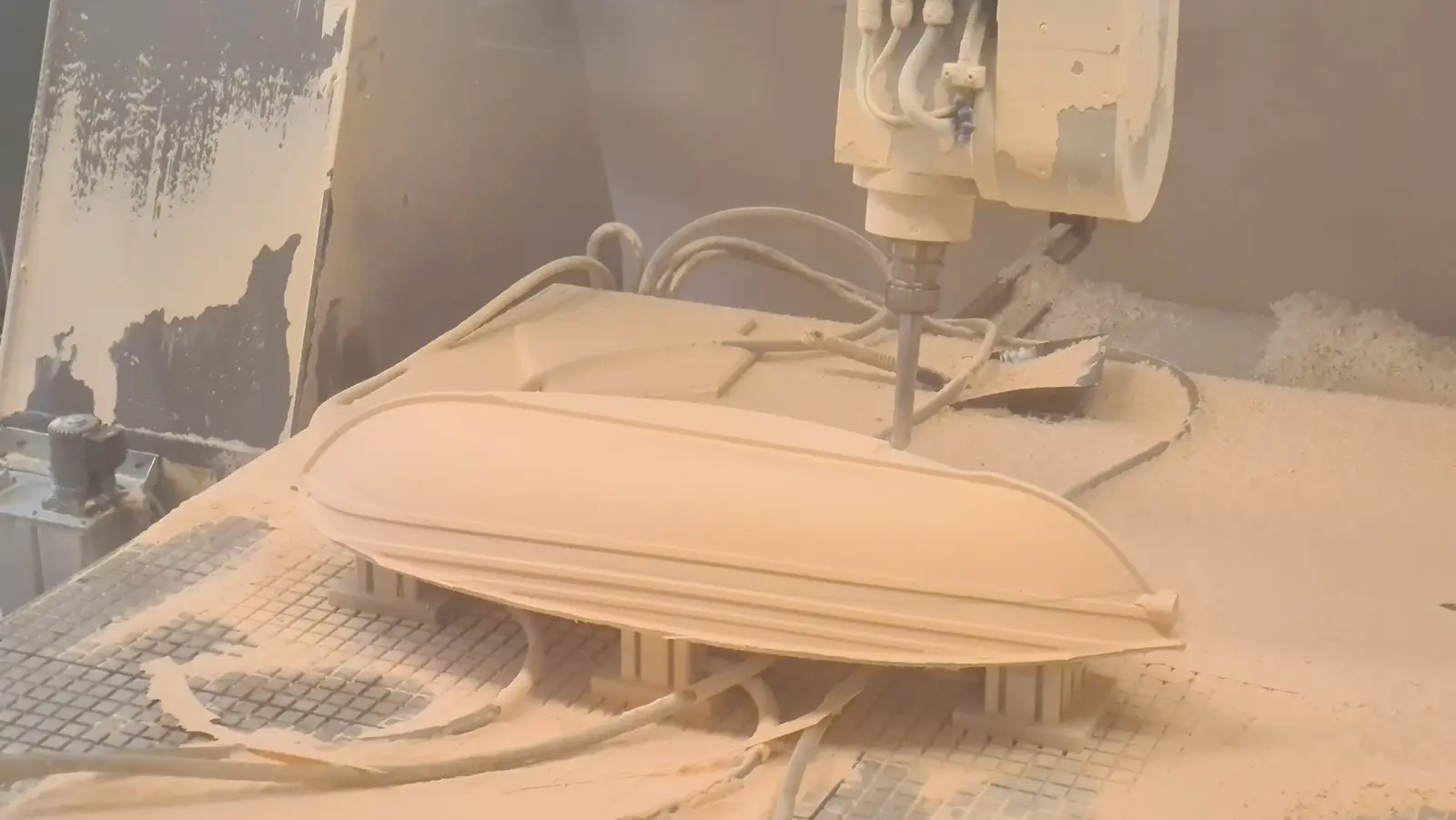

Fertigung Rumpfmodell Bissula
Fertigung Rumpfmodell Bissula

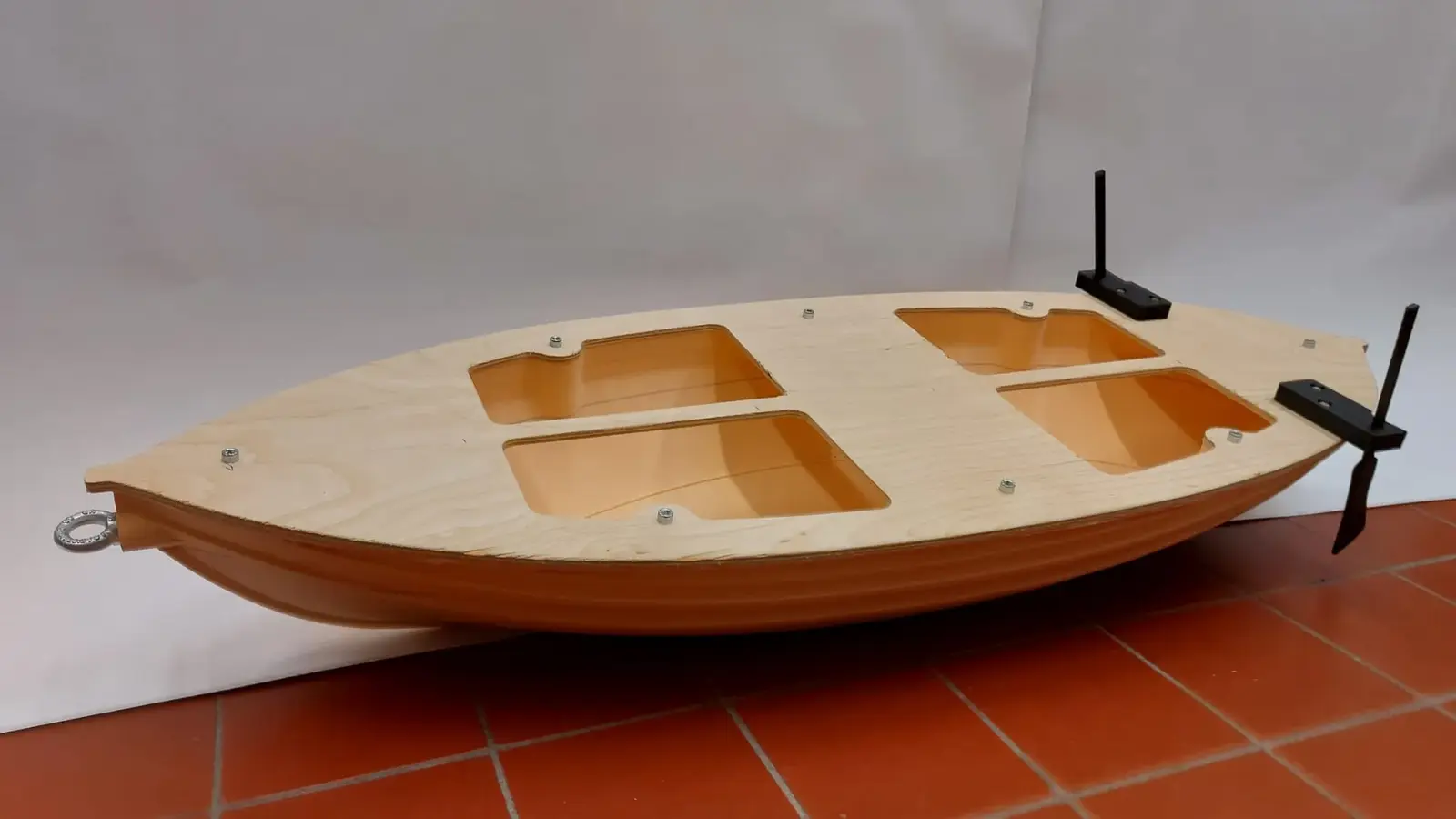

Rumpfmodell Bissula

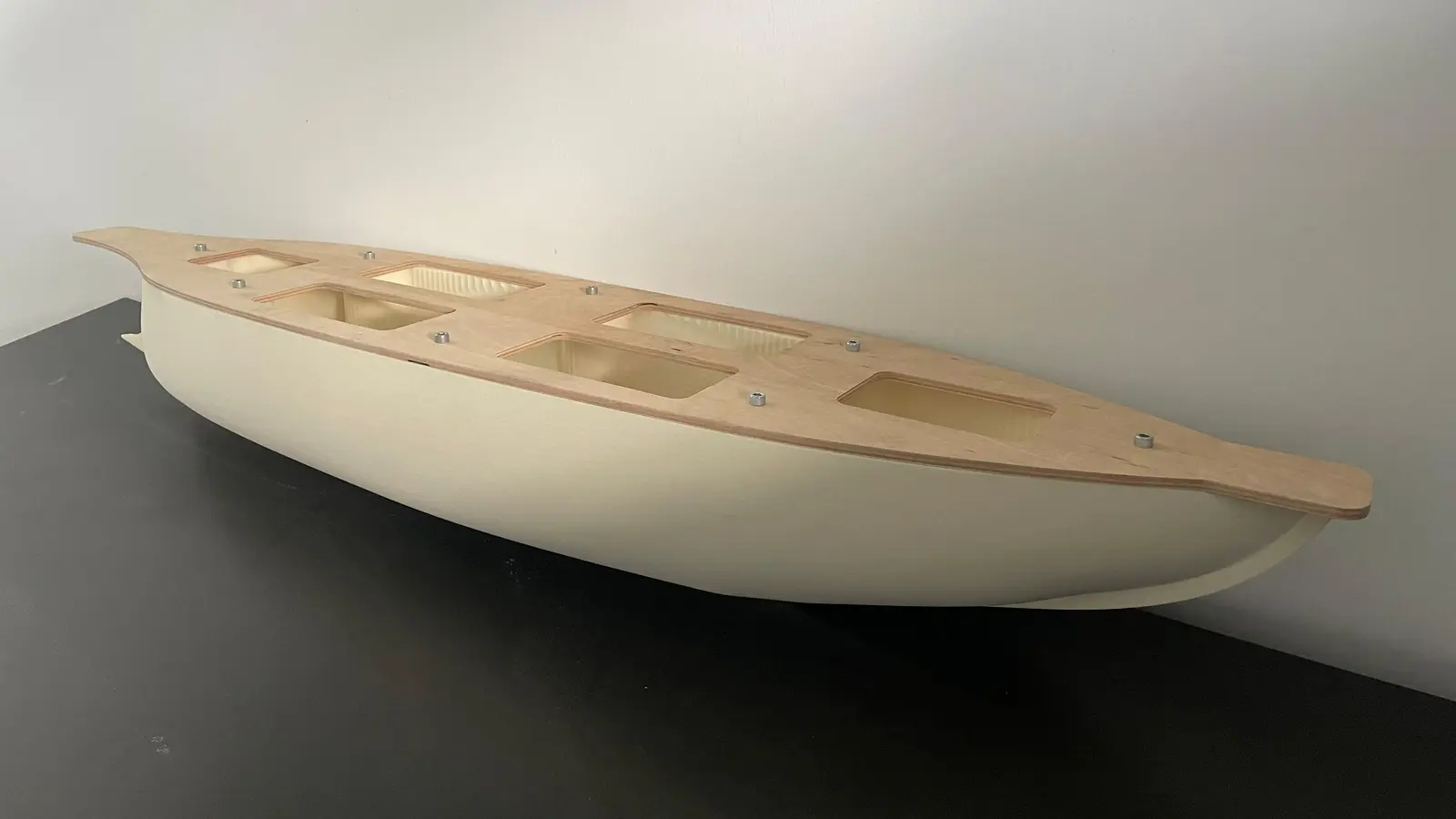

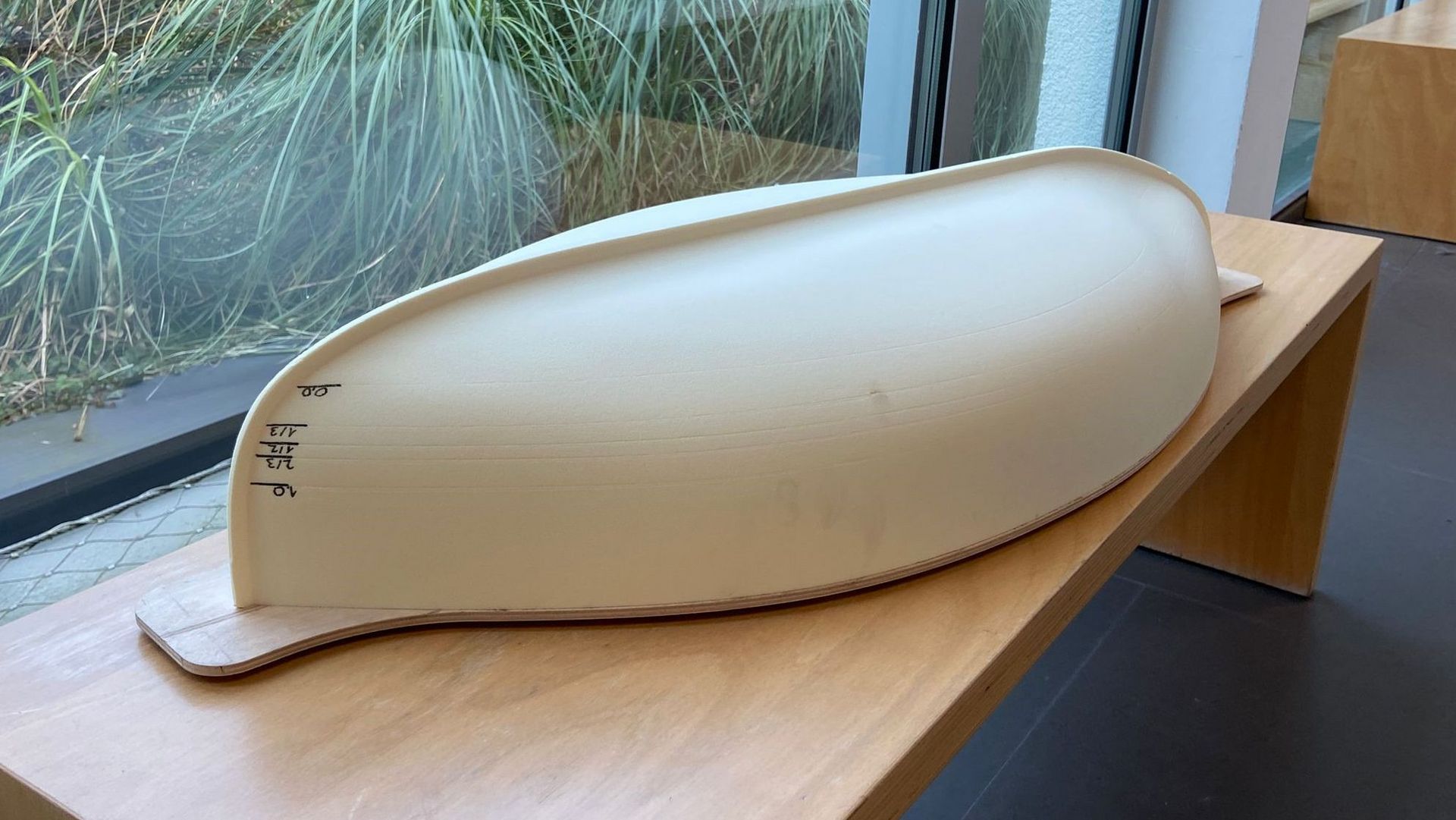

Rumpfmodell Madraque des Giens

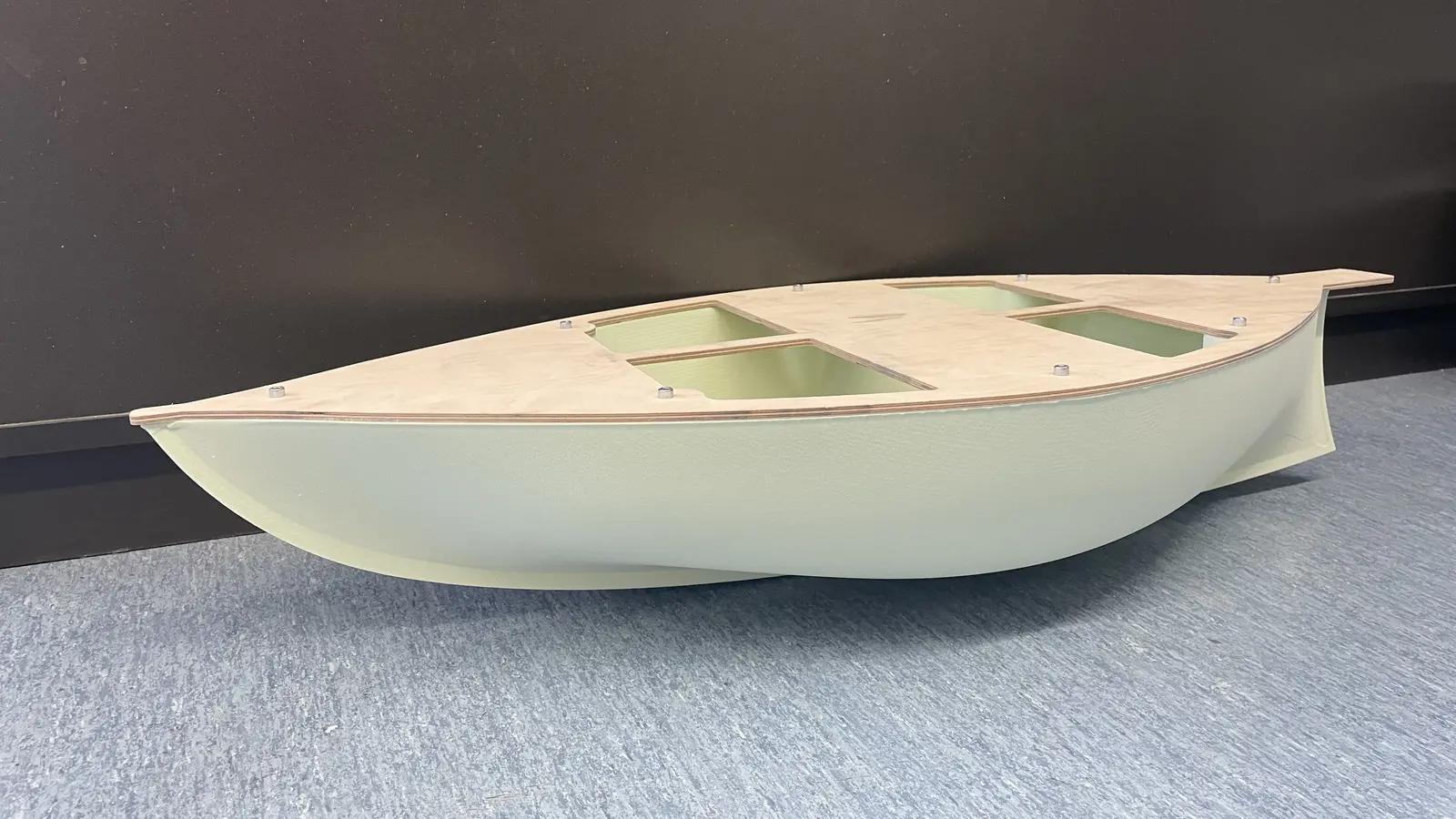

Rumpfmodell St Gervais 3
