Fachrichtung Maschinenbau

Spritzgussgerechte Produktentwicklung und Prototypenfertigung eines Gehäuses

Produktentwicklung eines Spielkonsole-Gehäuses zur Fertigung im Kunststoffspritzguss.

Aufgabenstellung

  • Fertigungsgerechte Konstruktion des Gehäuses zur Herstellung einer Kleinserie im Spritzgussverfahren
  • Planung und Organisation der Konstruktionsarbeit

Feste Vorgaben:



  • Fertigungsverfahren Spritzguss
  • Material-/Kostengünstige Konstruktion
  • Größe und Form der Platine

Wünsche:

  • Überarbeitetes Design
  • Keine zusätzlichen Teile
  • Verwendung als Schlüsselanhänger
  • Einfacher Austausch der Batterie

Konstruktion

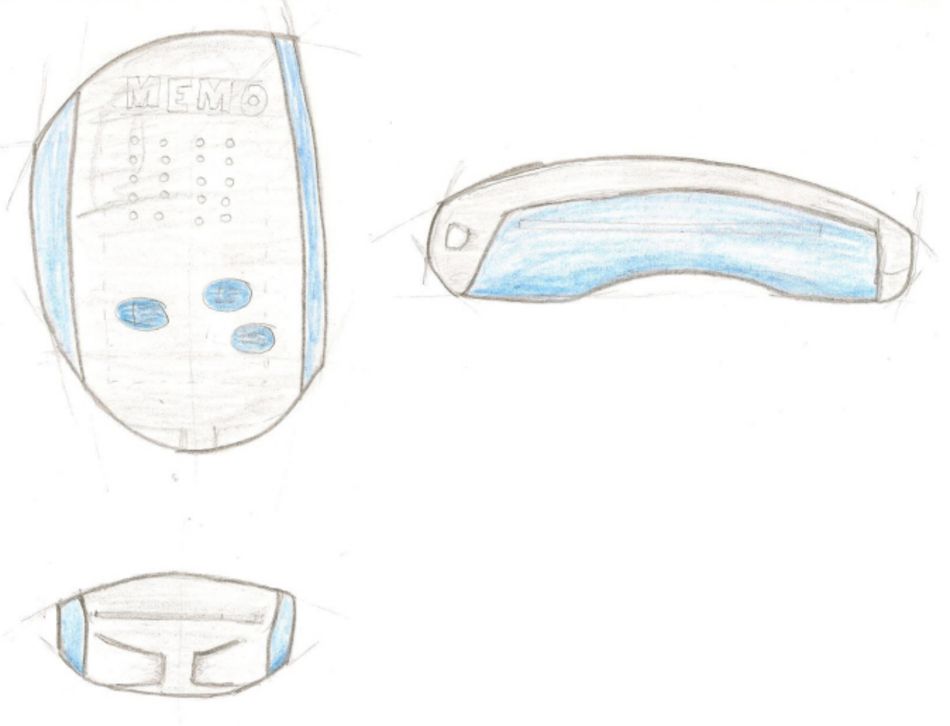

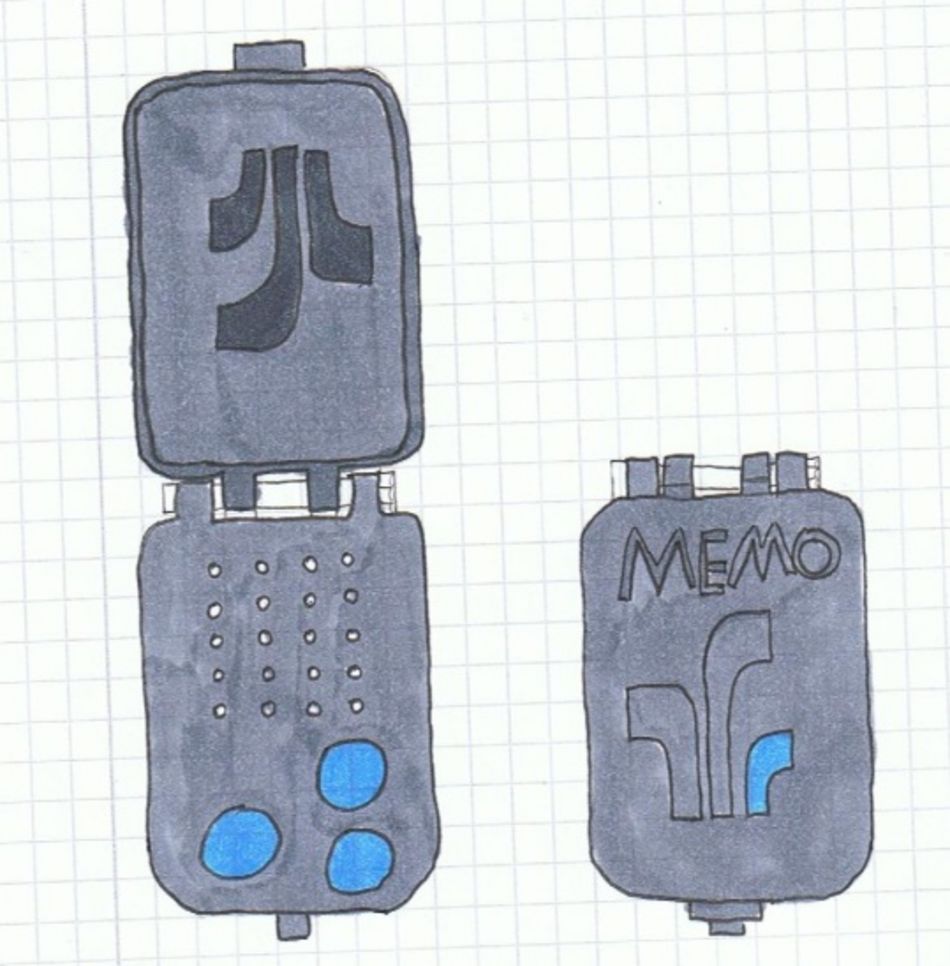

Erste Skizzen
Gehäuseverbindung
Schlüsselanhänger

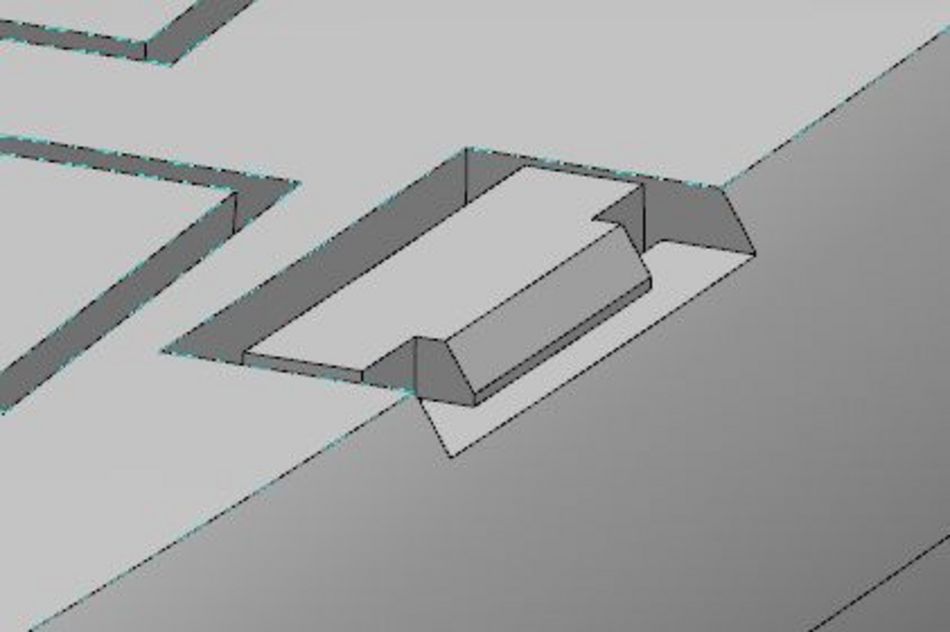

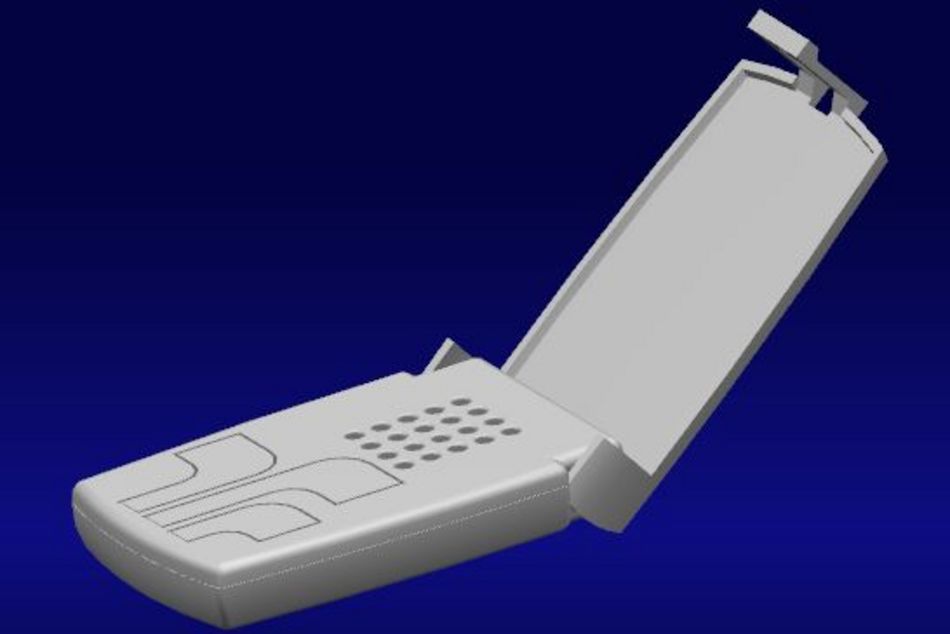

Scharnier

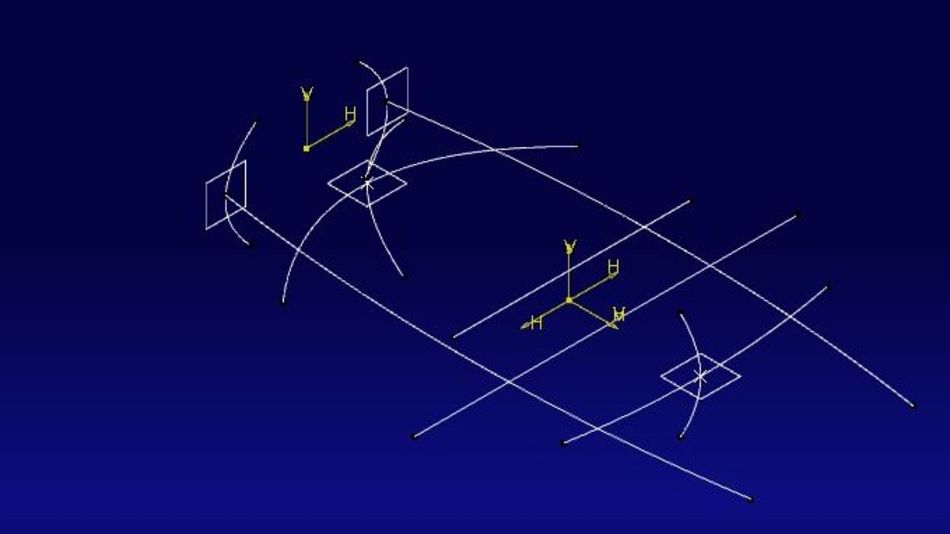

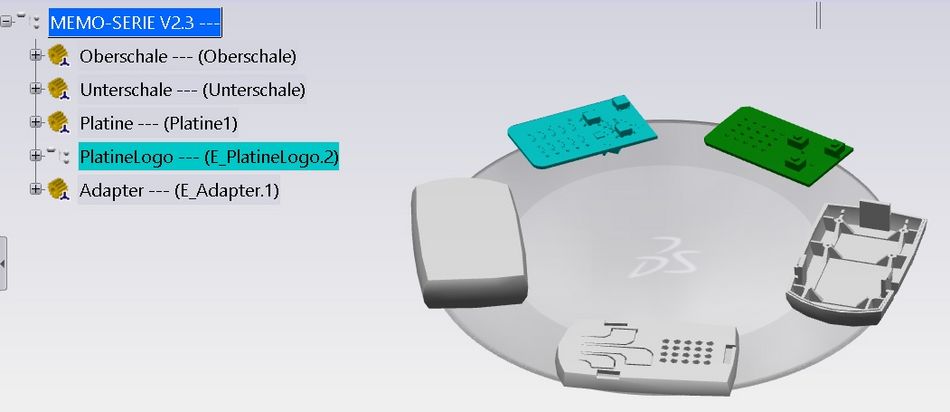

Digitale Referenz

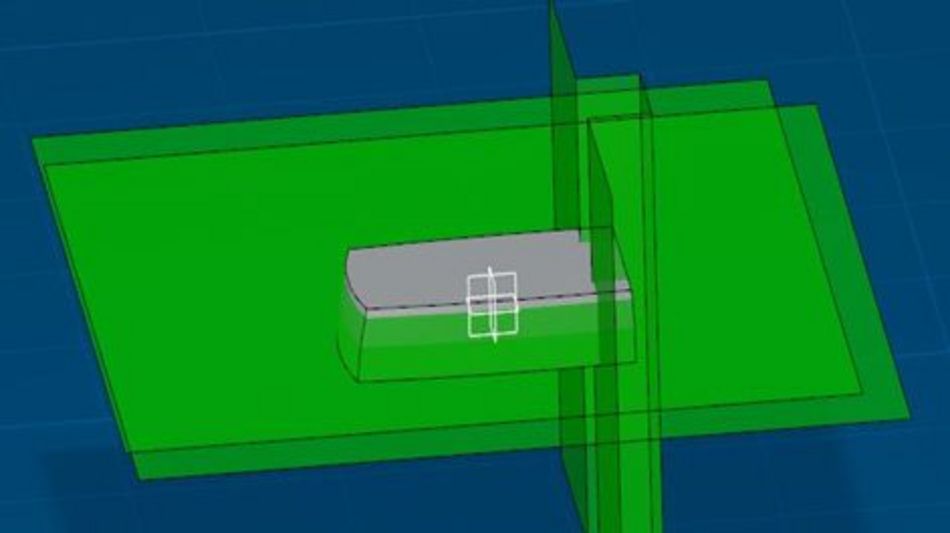

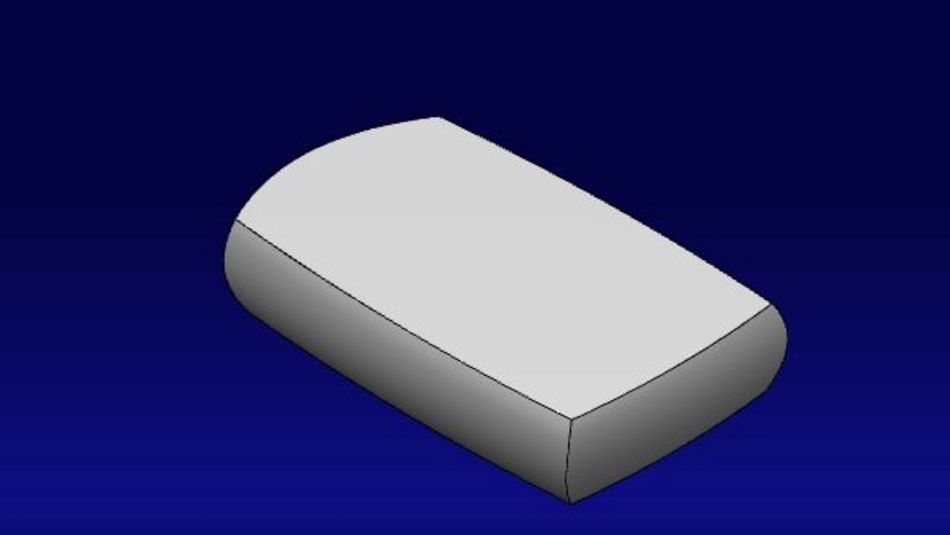

Adapterbauteil

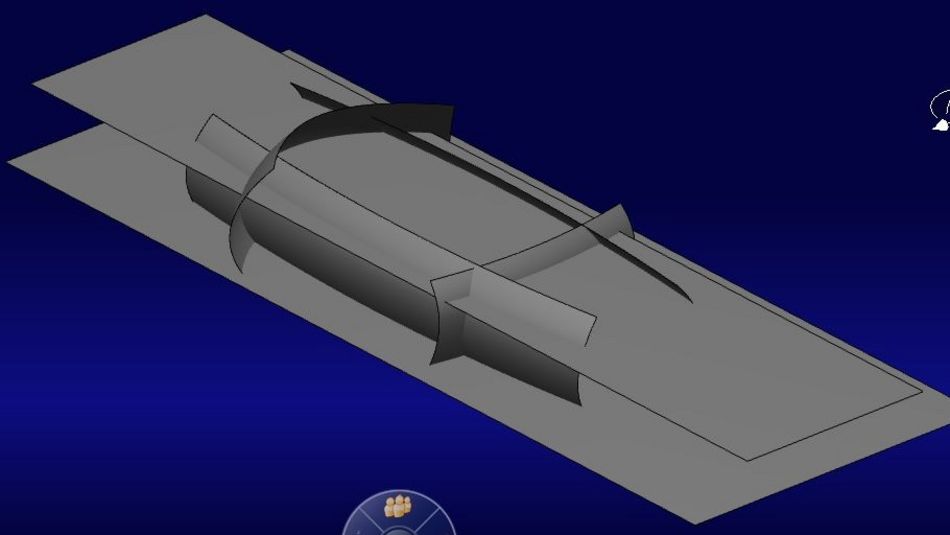

Adapterbauteil Trennflächen

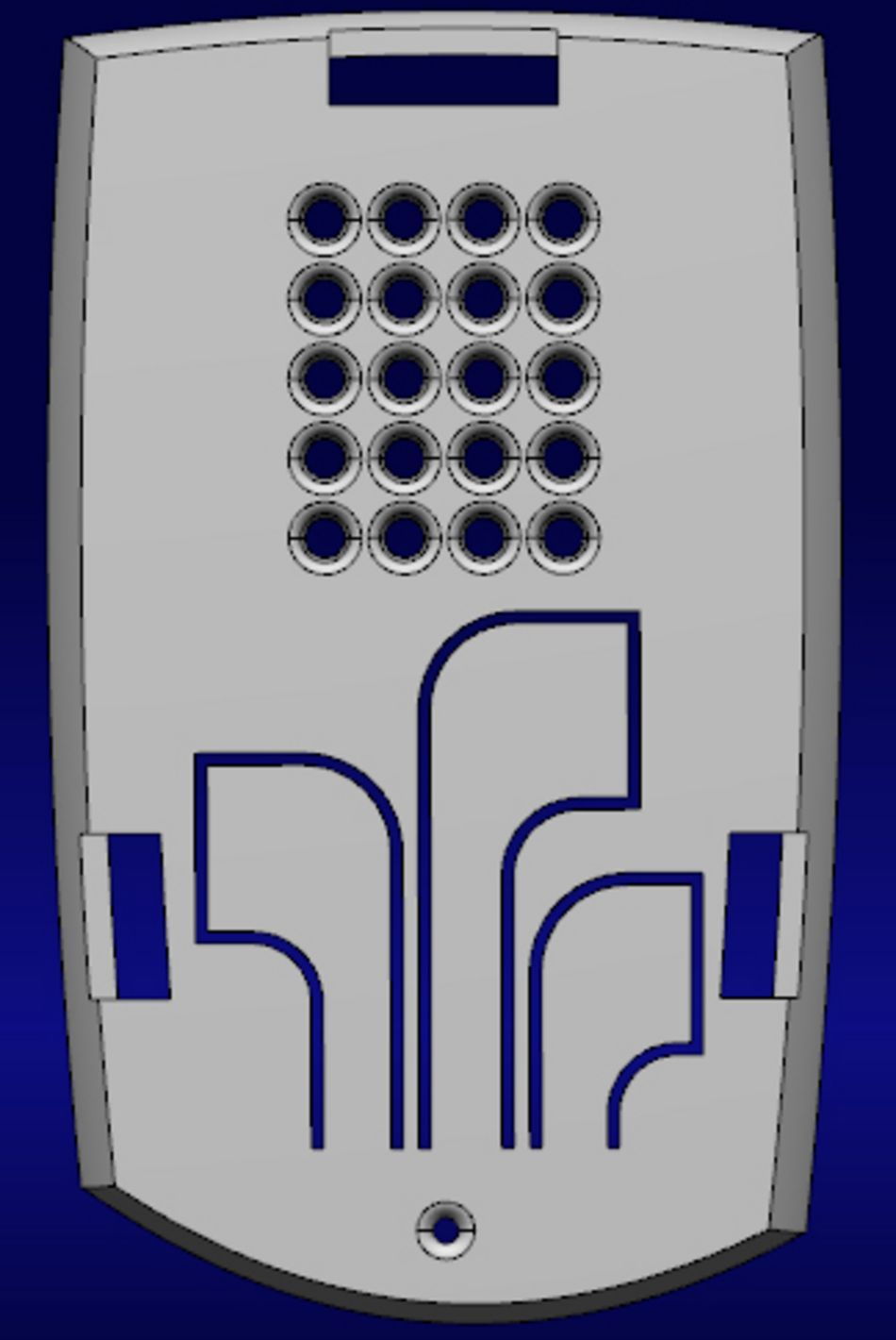

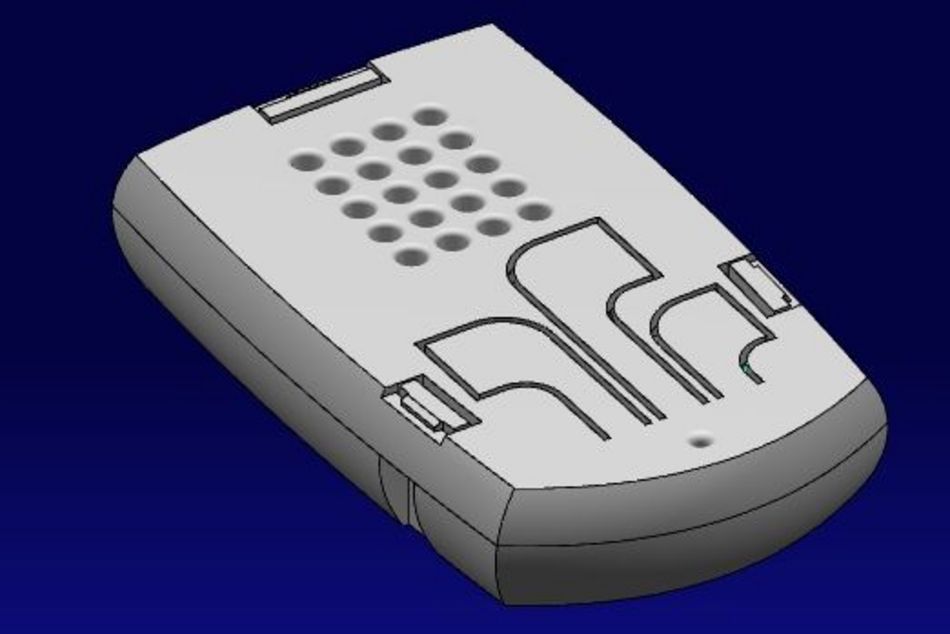

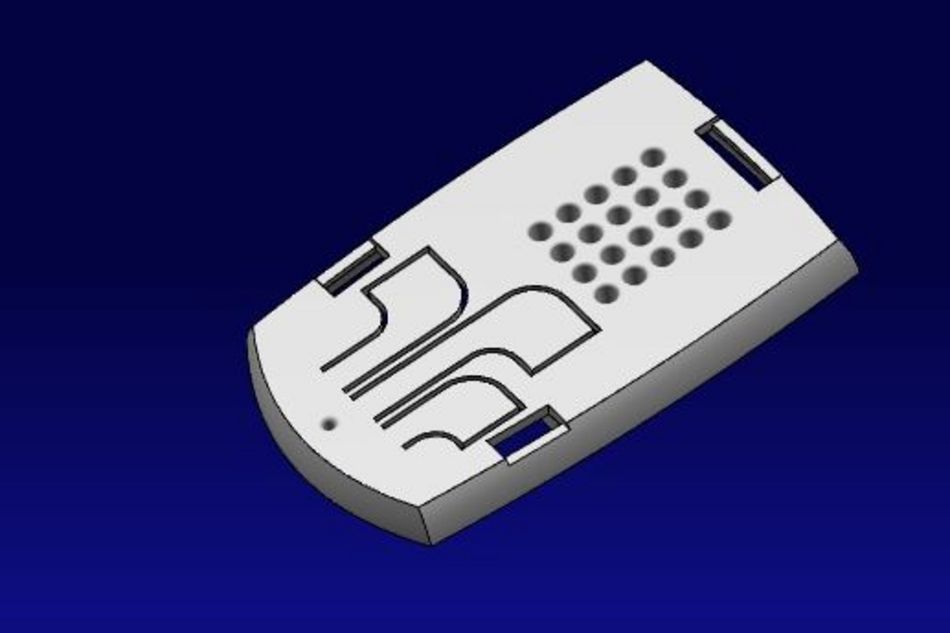

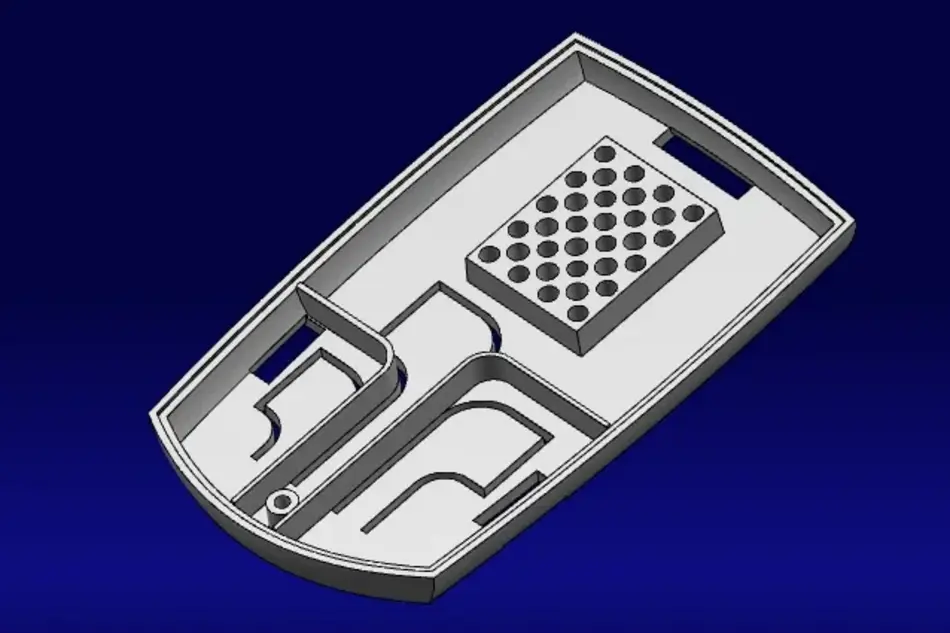

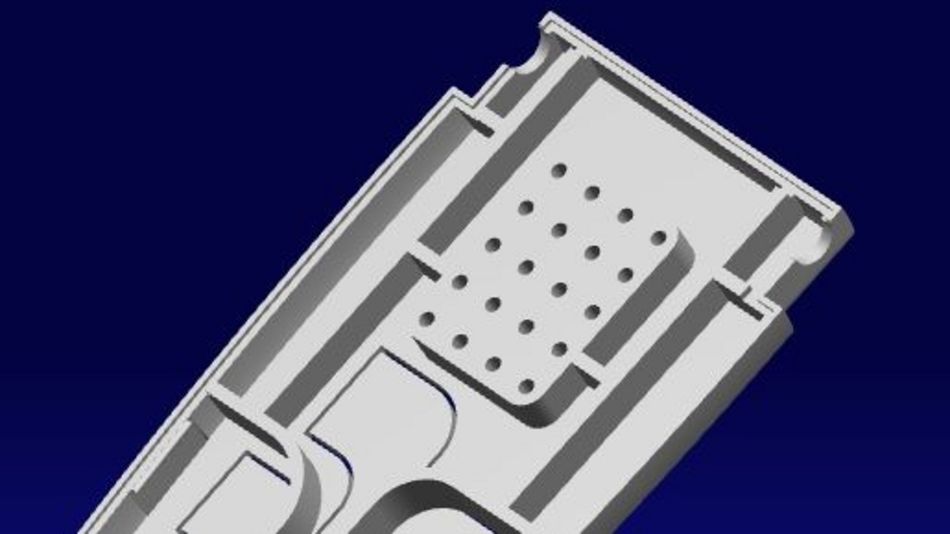

Oberschale

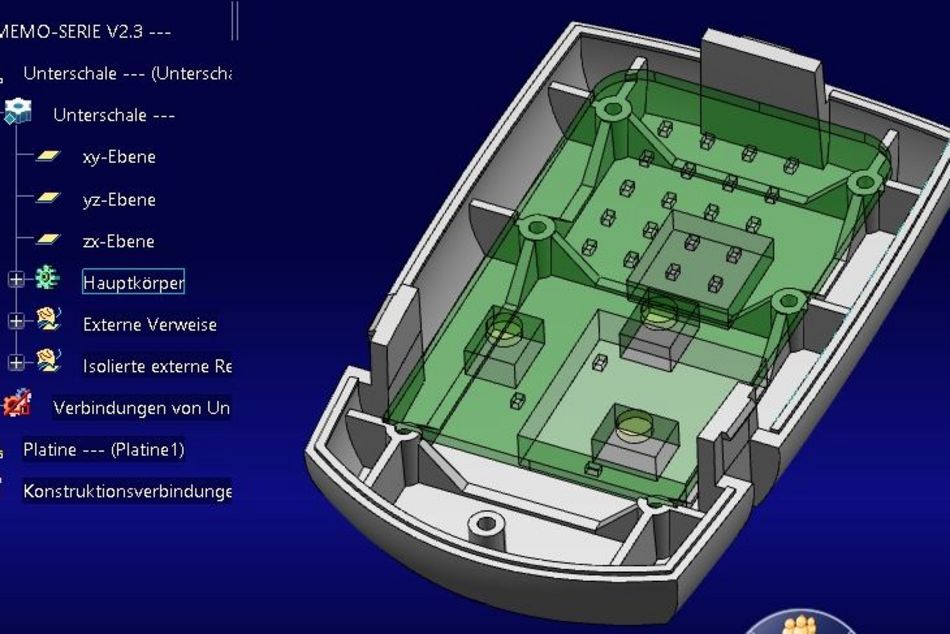

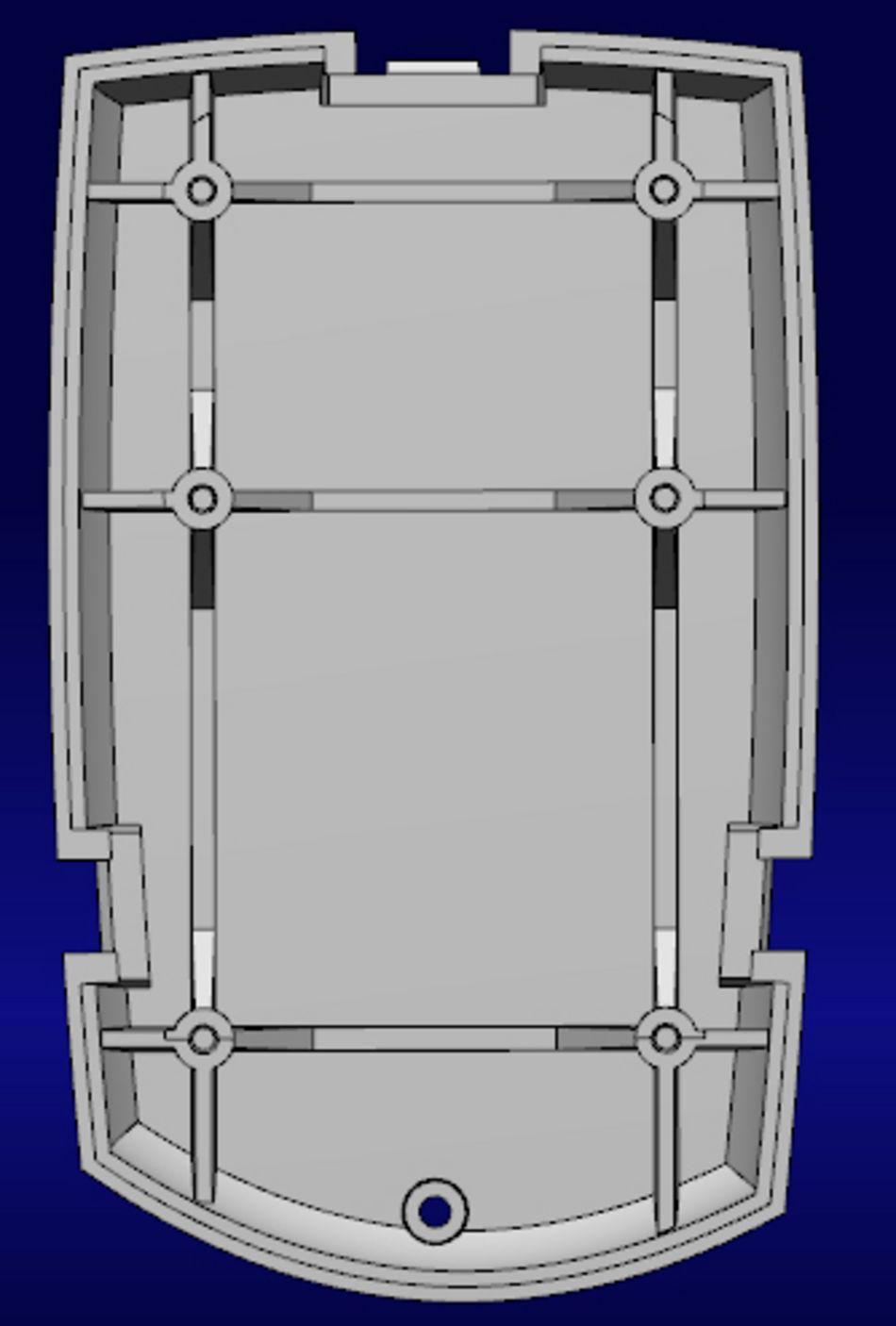

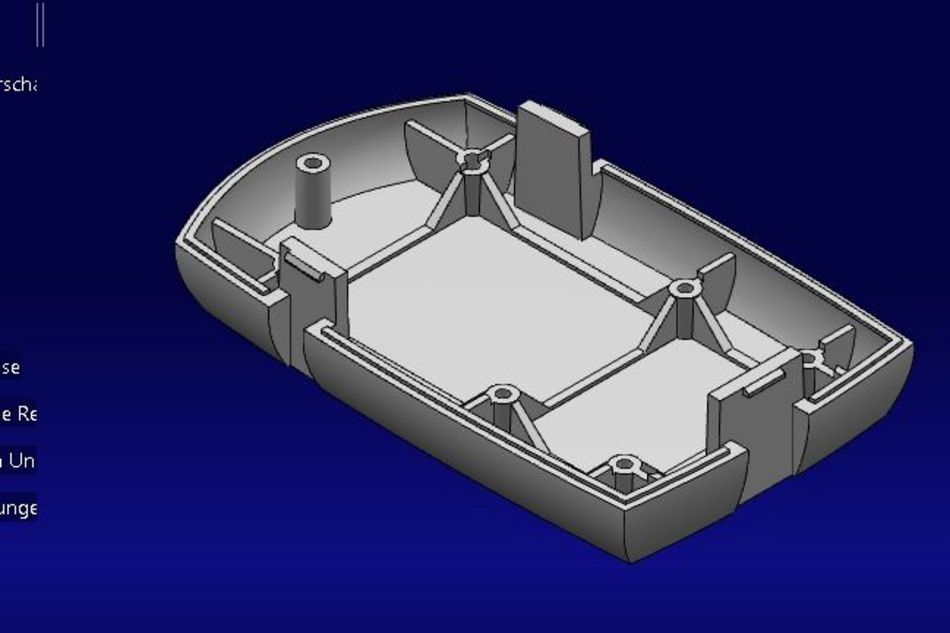

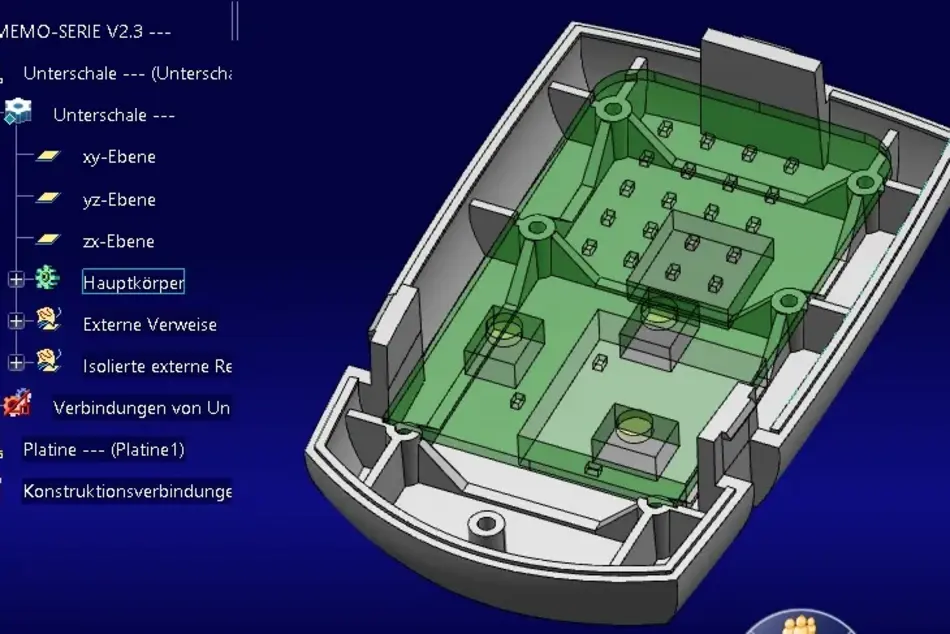

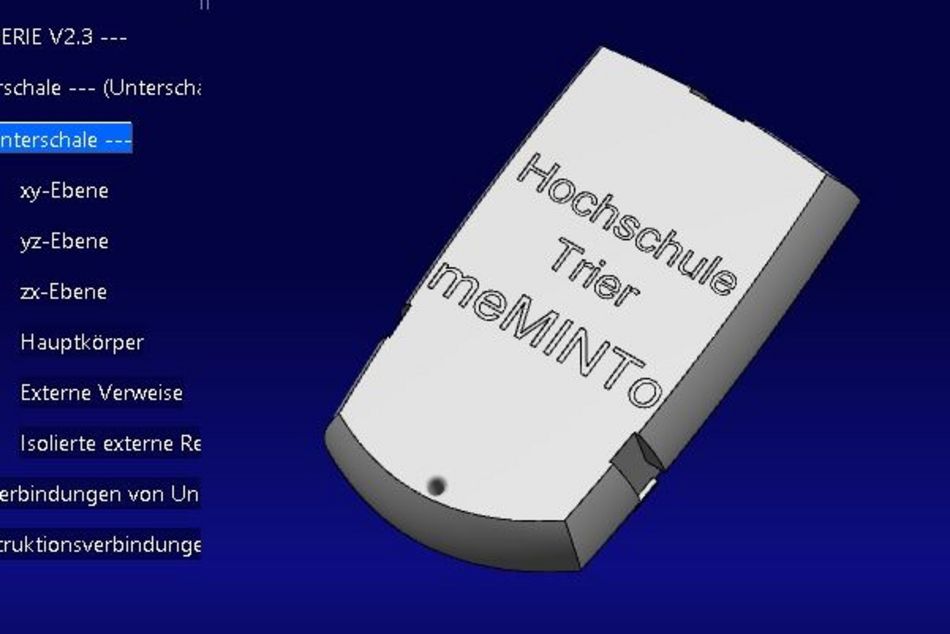

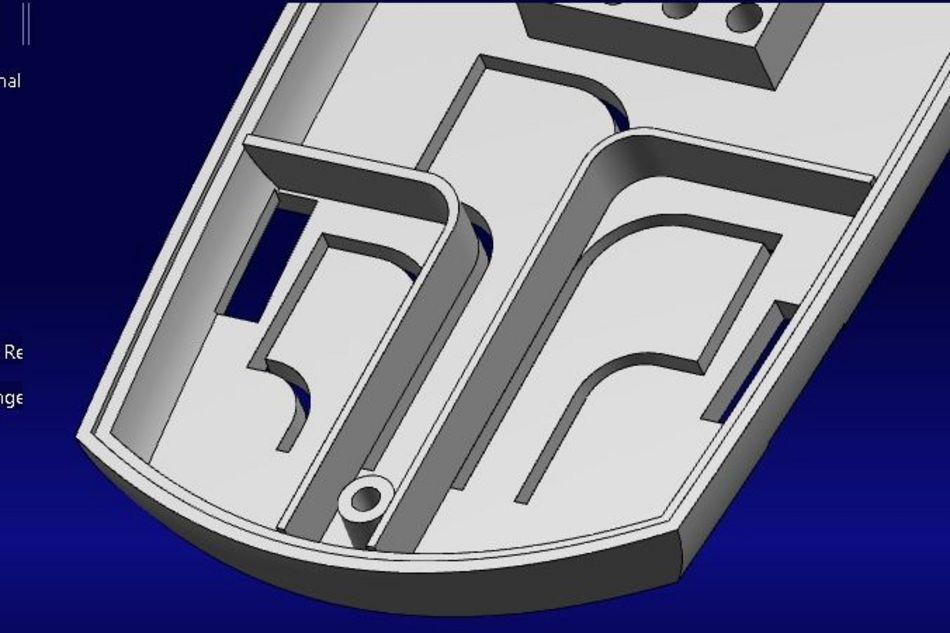

Unterschale

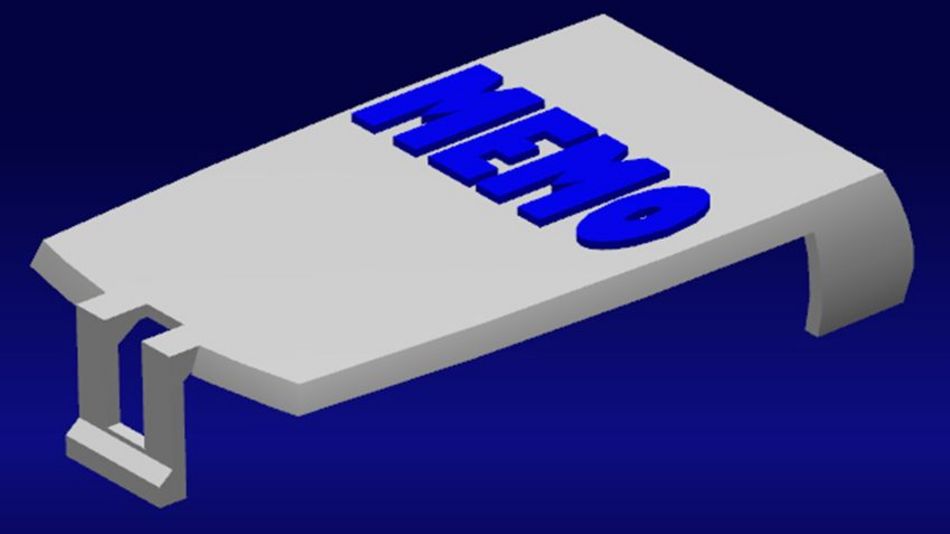

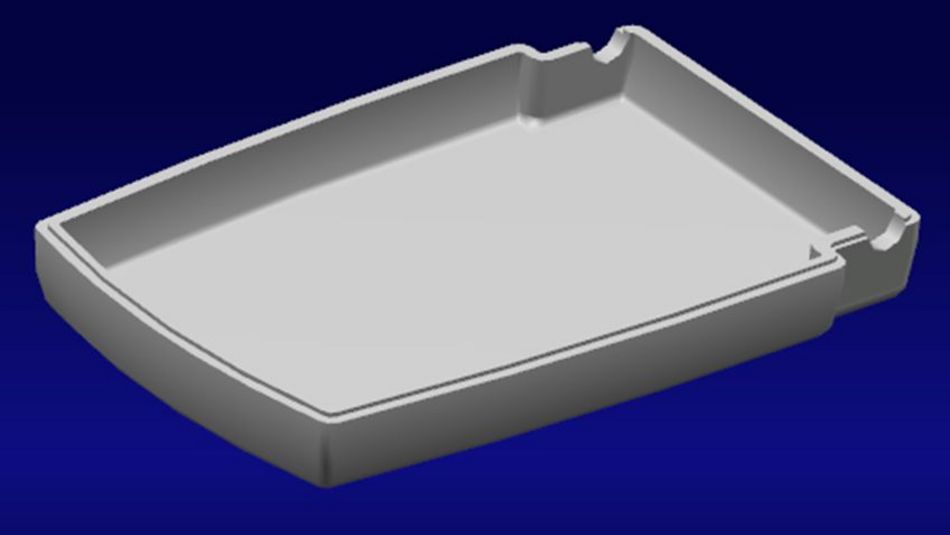

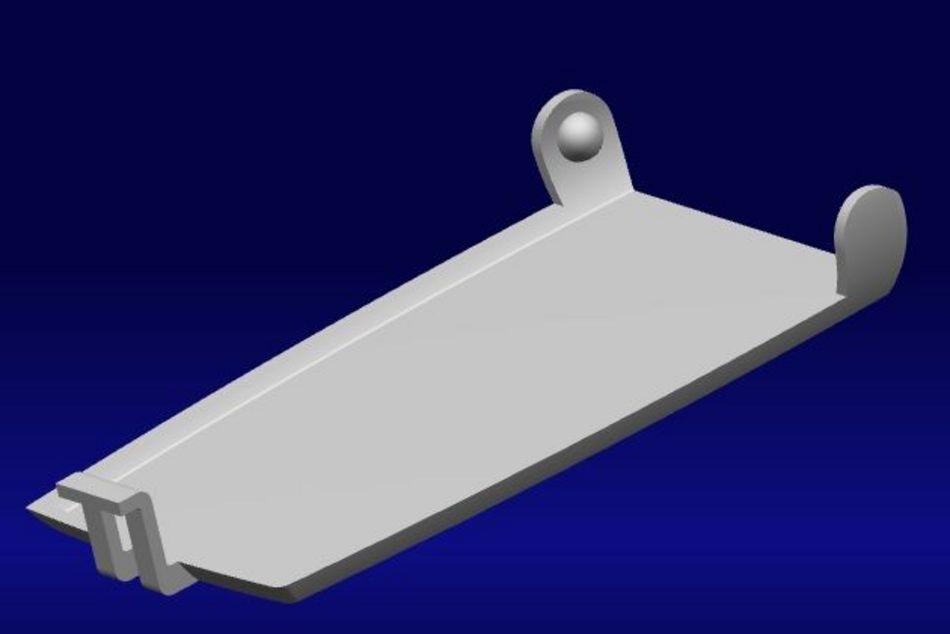

Deckel

OPTIMIERUNGSVORSCHLÄGE AUS DEM TREFFEN MIT DER FIRMA TECTRO

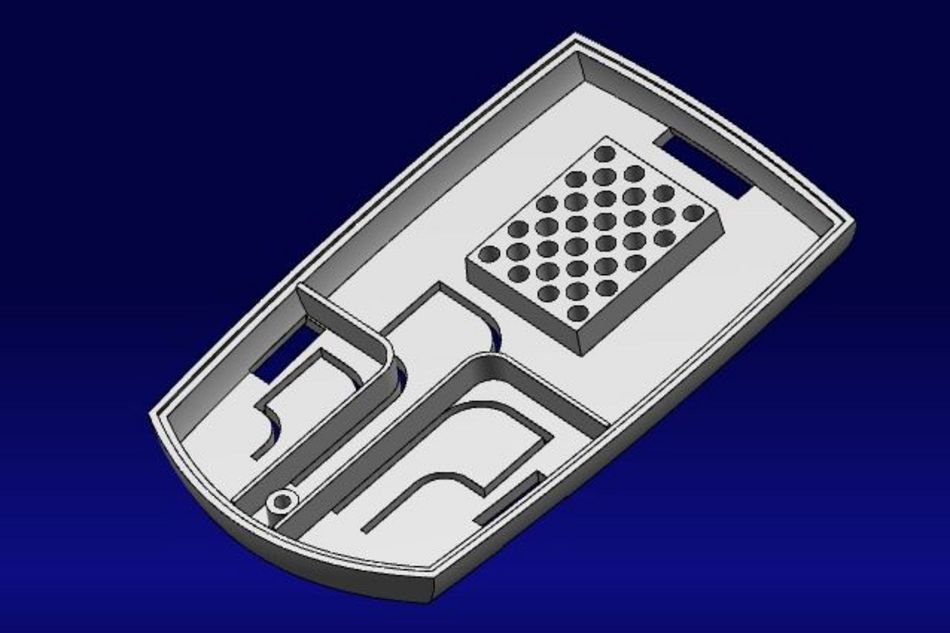

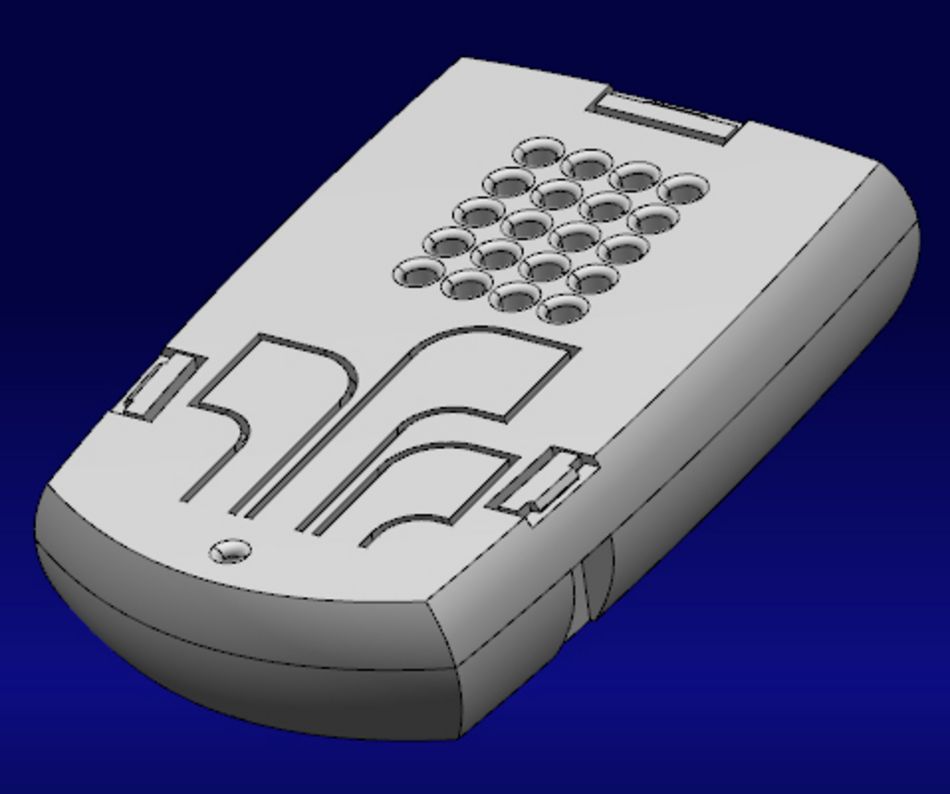

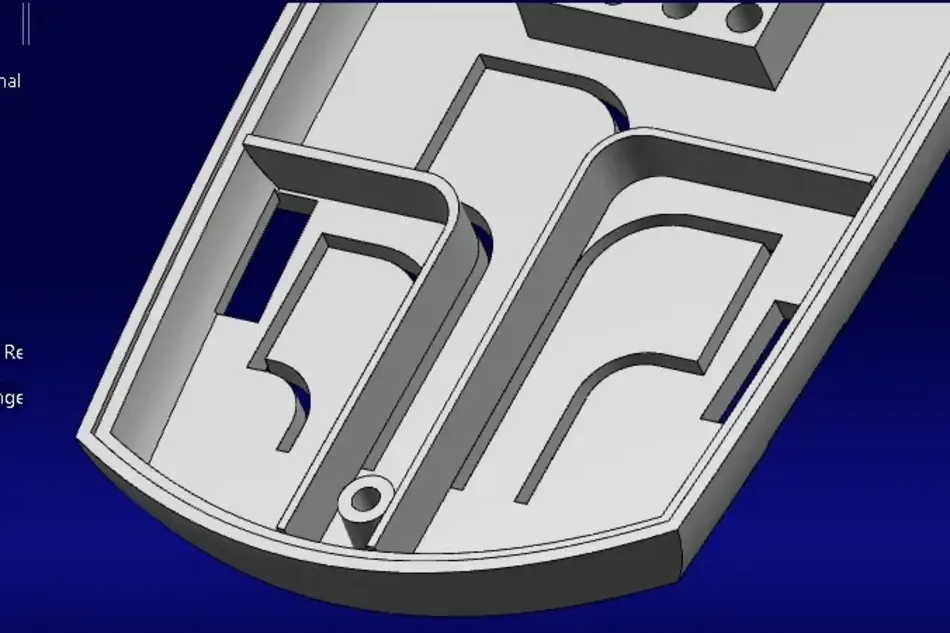

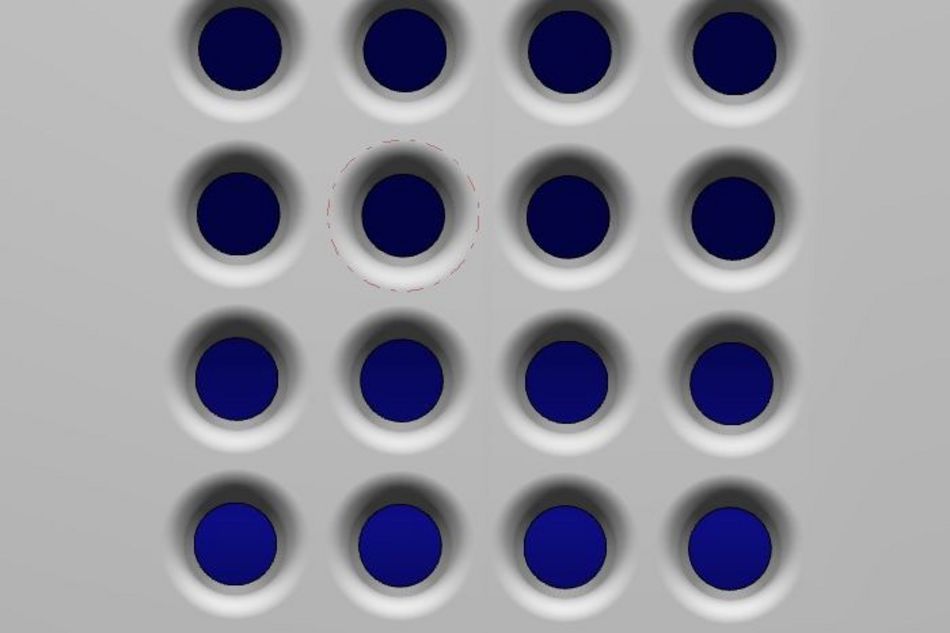

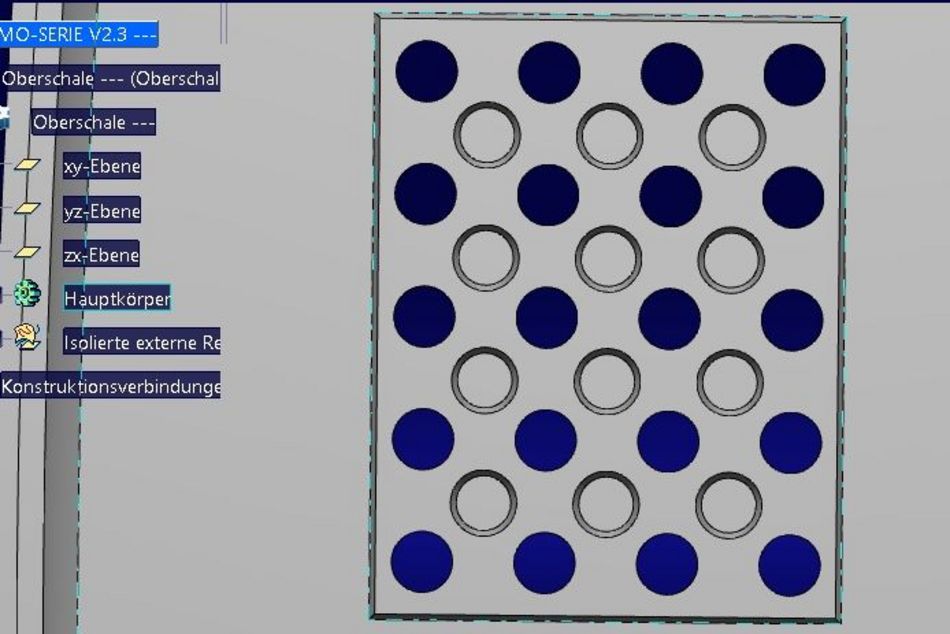

Optimierte Oberschale

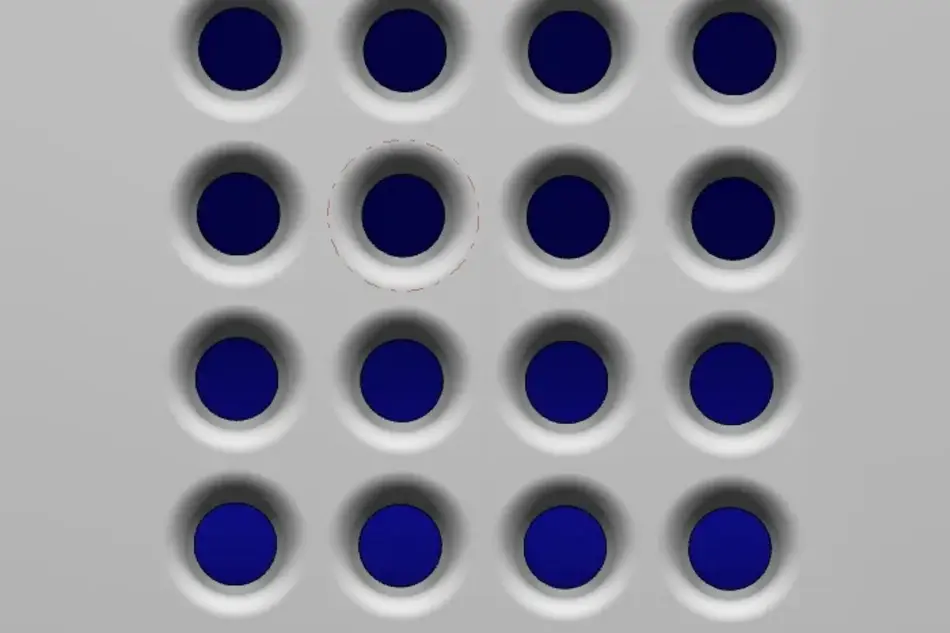

Optimierte Oberschale

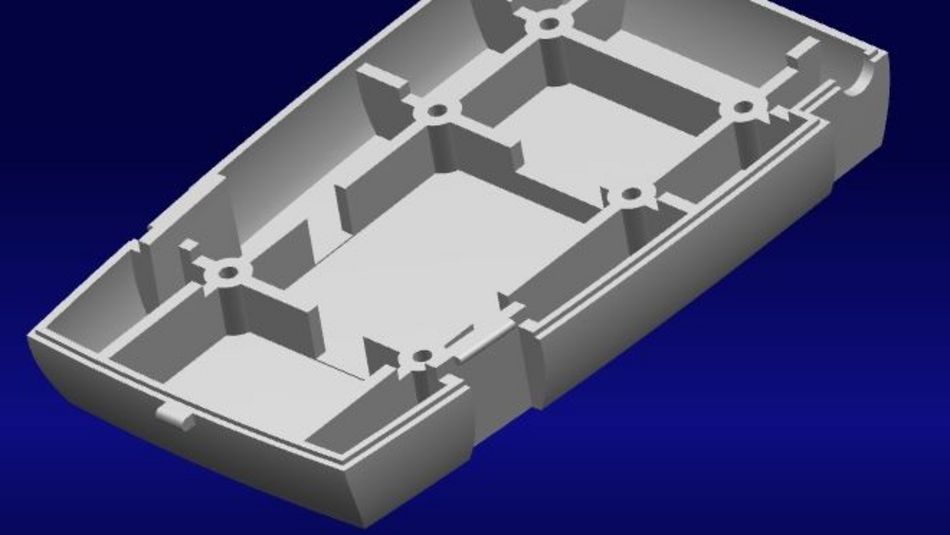

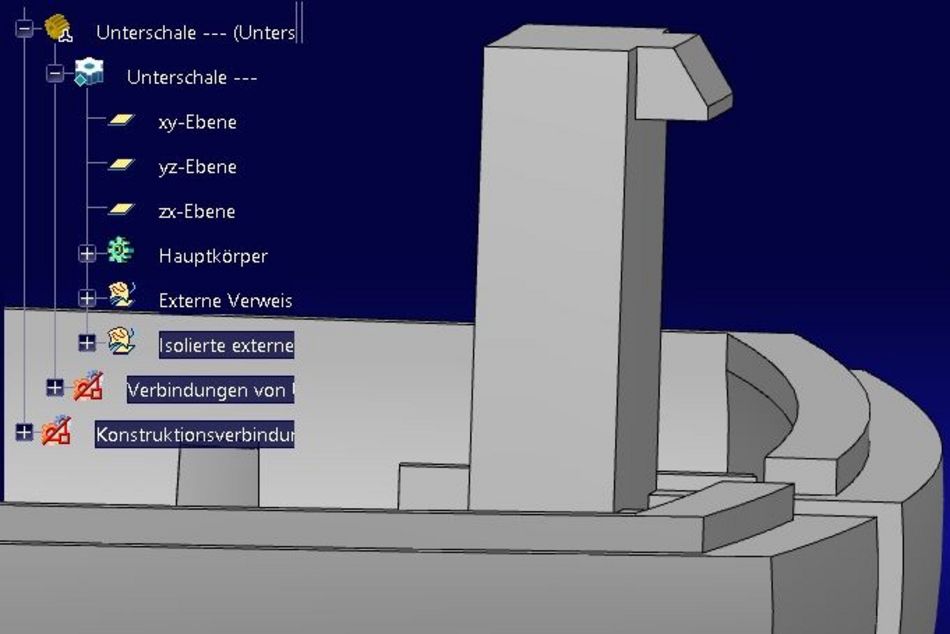

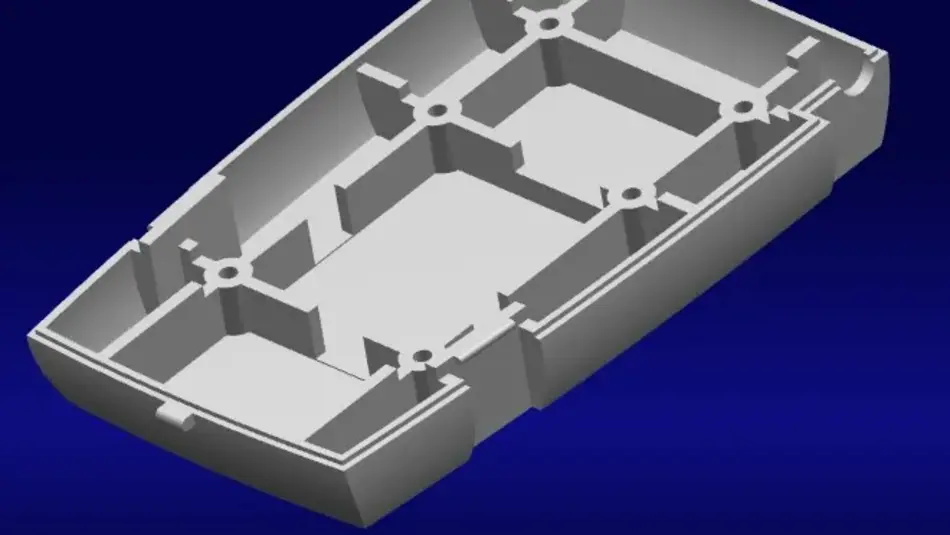

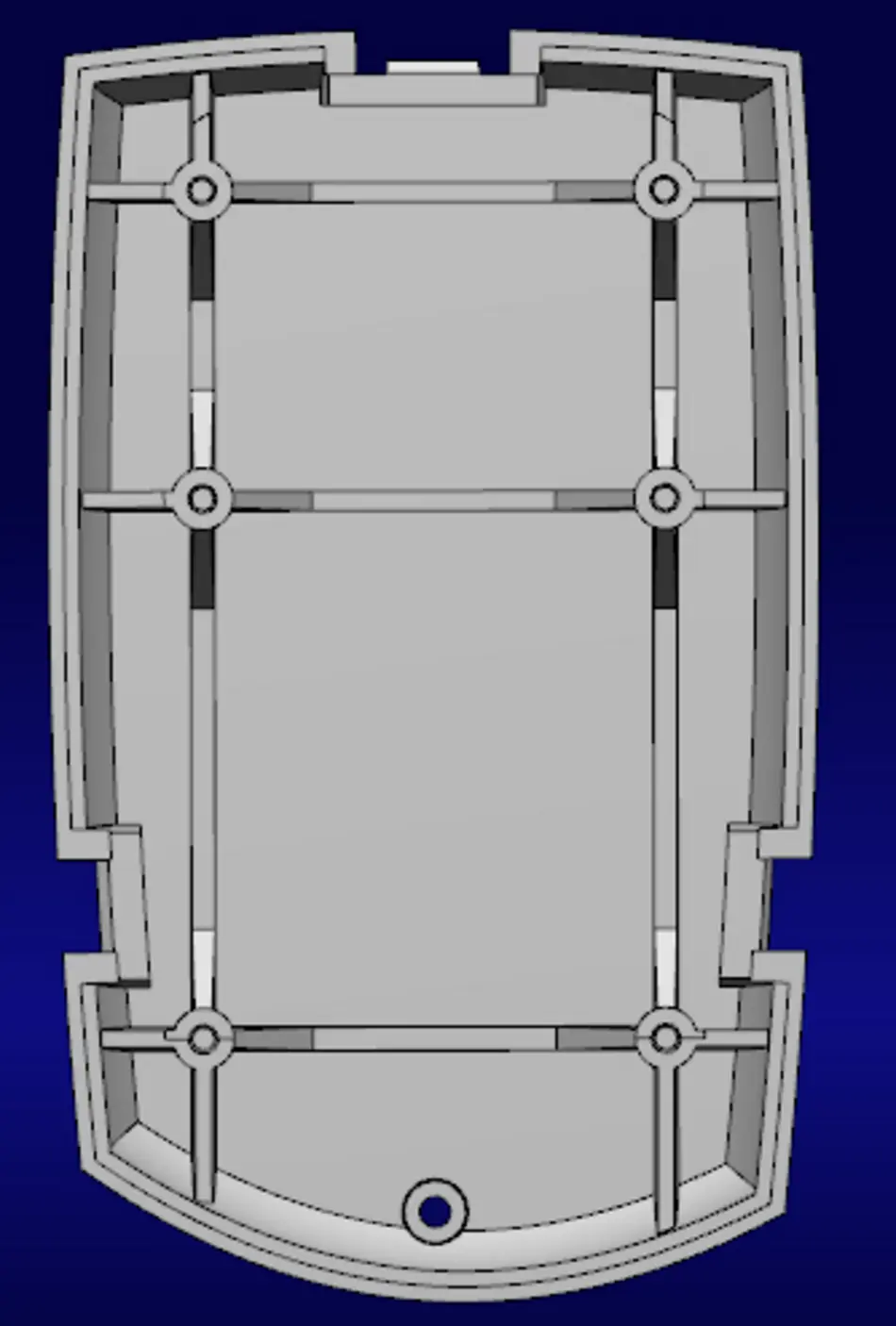

Optimierte Unterschale

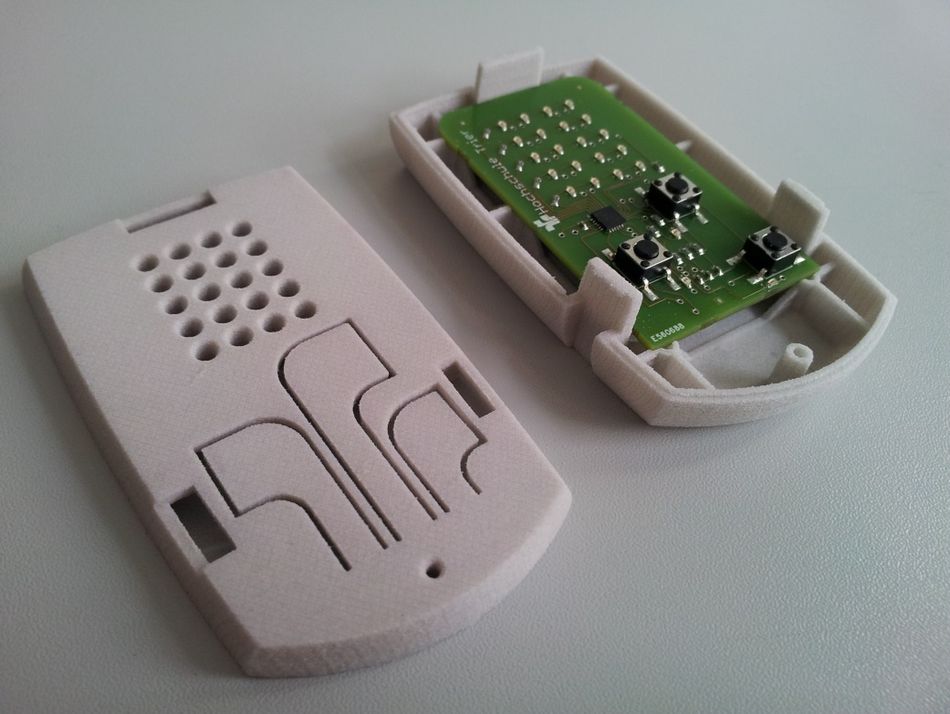

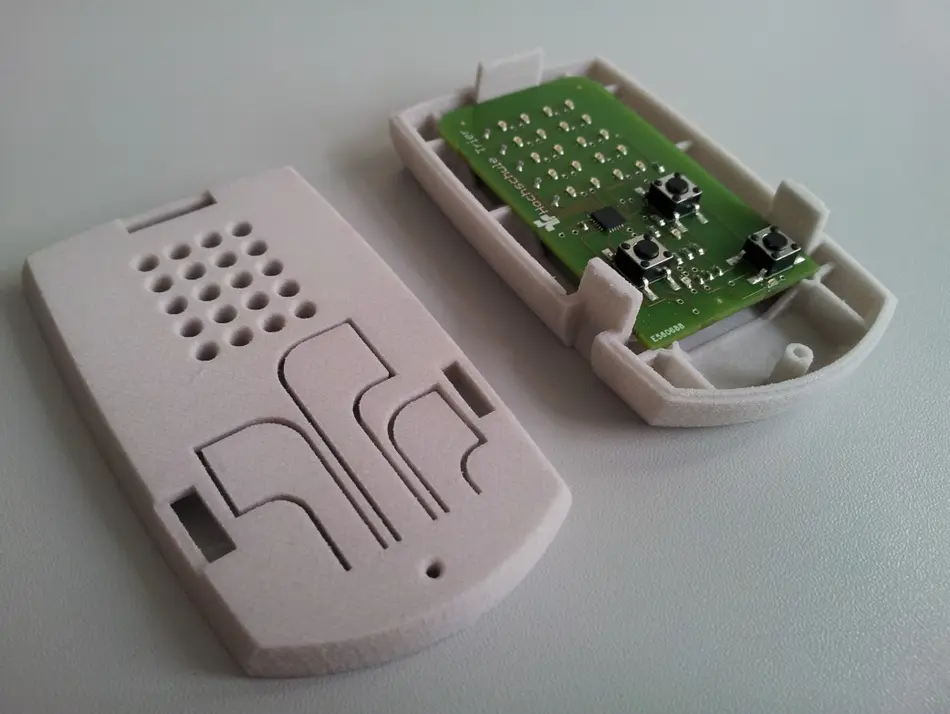

Erster Prototyp

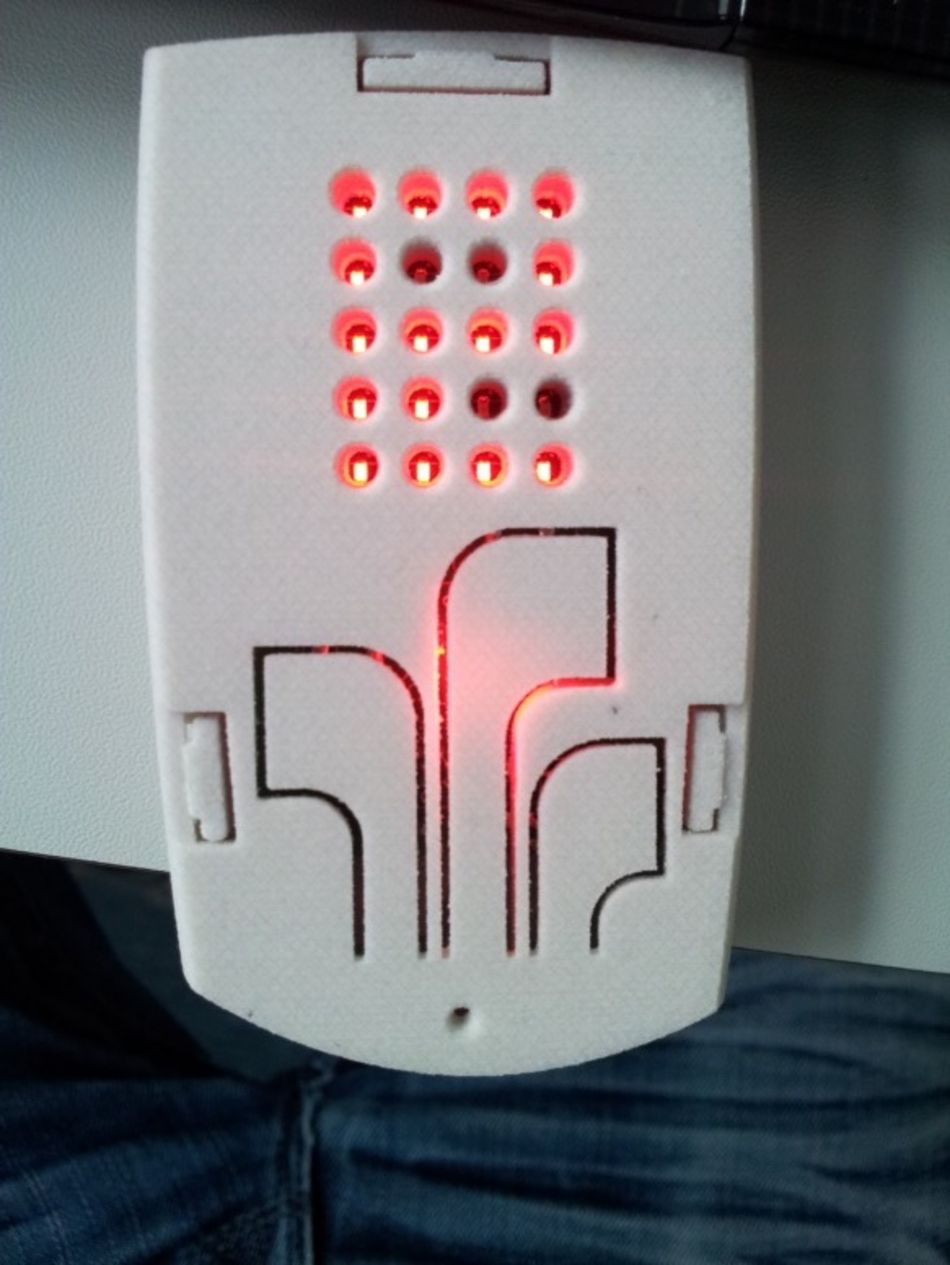

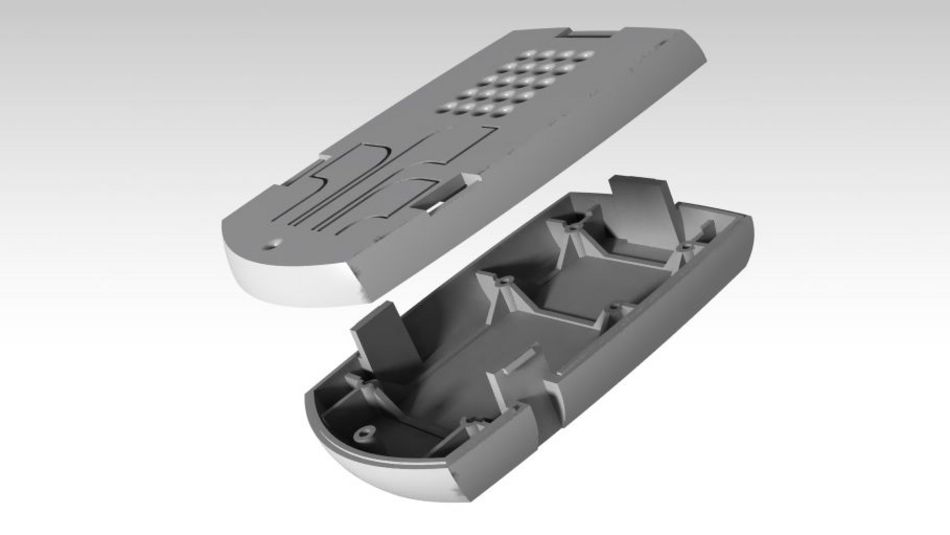

Endergebnis

Infos zum Projekt

Studierende Axel Stein
  Jan Ripplinger
Projektgruppe SS13MH12
Studiengang Maschinenbau
Modul CAD III-Projekt
Kontext Prozessoptimierung, Methodenentwicklung, Wissensbasierte Konstruktion, Additive Fertigung/ 3D Druck, Spritzgussgerechte Produktentwicklung
