3DPXL: Versuchsplattform für eine nachhaltige Additive Fertigung/3D-Druck im Großformat

Ausstellung auf der Internationalen Kunststoffmesse 2016 in Düsseldorf

In diesem Langfristvorhaben und als Modellprojekt für praxisnahe projektbasierte Lehre und Forschung beschäftigt sich das LDPF und Akteur*innen aus der Fachrichtung Maschinenbau mit der Entwicklung und stetigen Optimierung einer Versuchsplattform für eine nachhaltige Additive Fertigung im Großformat. Ein besonderer Aspekt ist dabei das Thema 3D-Druck und Nachhaltigkeit. Hier geht es um Untersuchungen zur Integration einer Recycling-Anlage zur direkten (Wieder-)Verarbeitung von Kunststoffabfällen und Recyklaten.

In vielfältigen Forschungs- als auch studentischen Projekten sollen gemeinsam mit mehreren namhaften Kooperationspartnern innovative Lösungen für Problemstellungen im Kontext generativer Fertigungsverfahren erarbeitet werden.

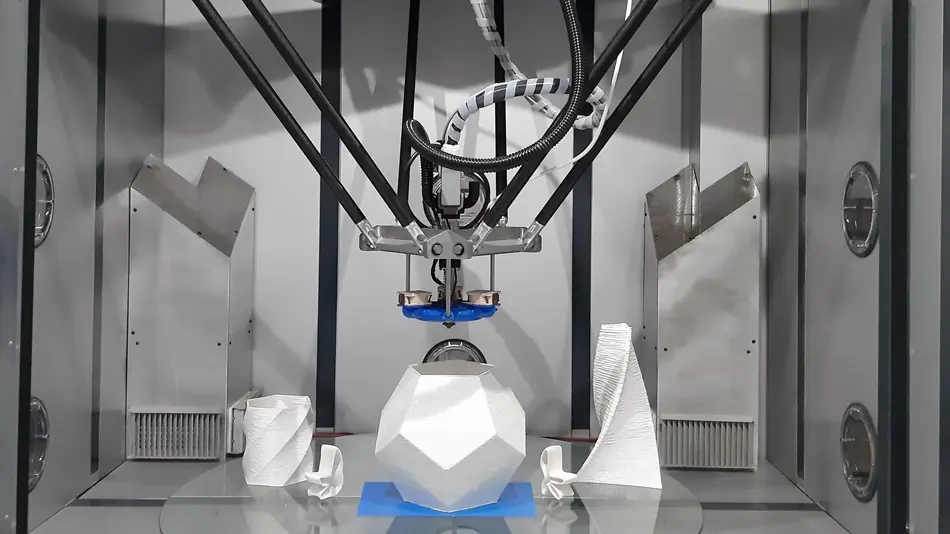

Innerhalb von rund zwölf Monaten ist diese umfassende, selbstentwickelte Versuchsplattform für die Additive Fertigung/3D-Druck im Großformat entstanden, die sich derzeit in der Erprobungsphase und einer kontinuierlichen Weiterentwicklung befindet.

Technische Spezifikation

Die Versuchsanlage besitzt folgende Charakteristika:

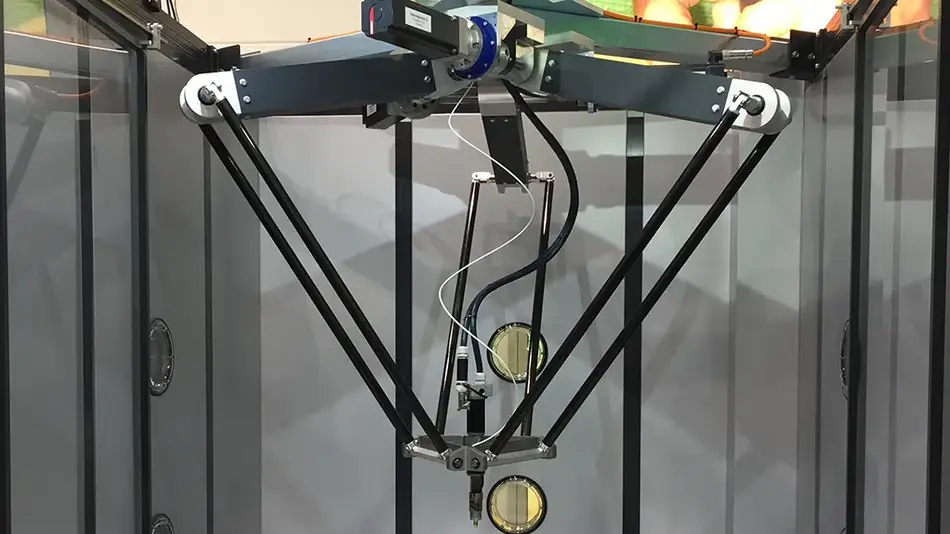

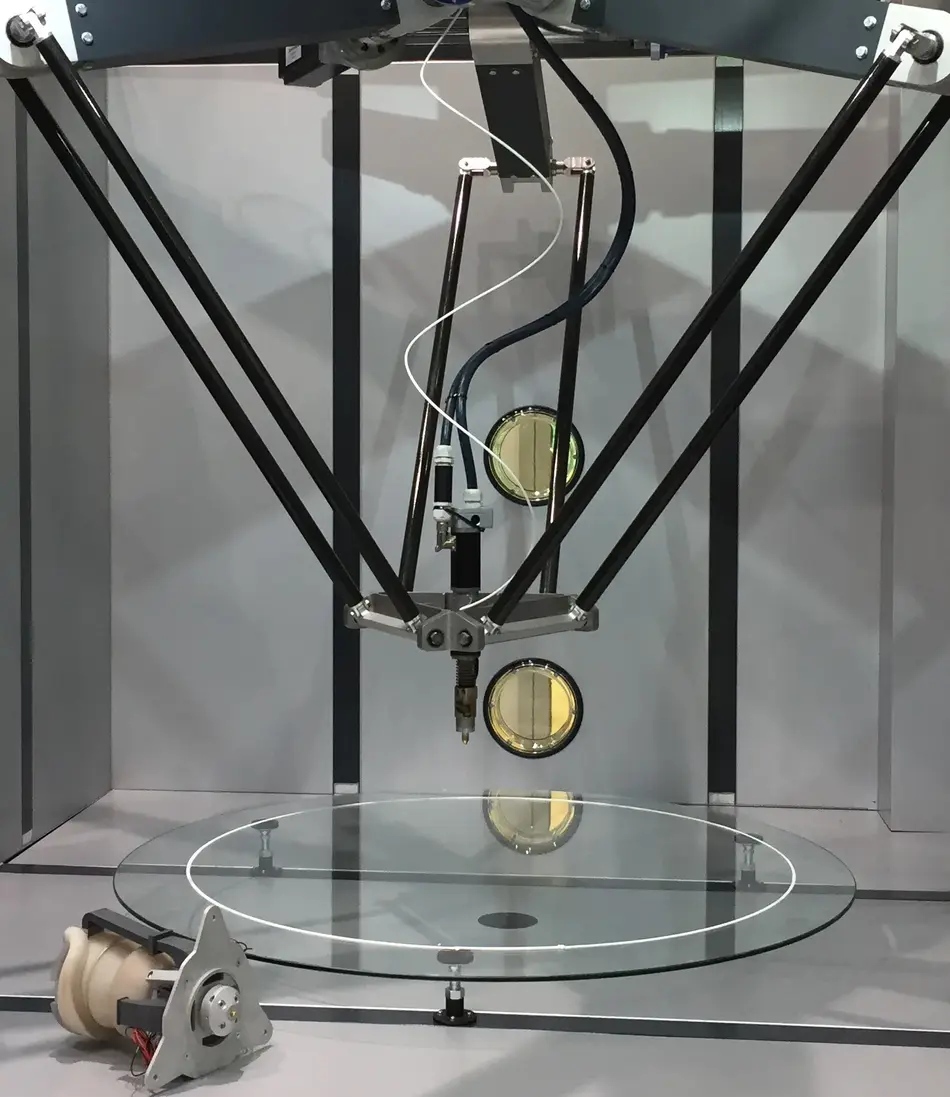

  • Parallelkinematik (TRIGLID)
  • Verfahrkinematik abhängig vom Versuchsaufbau im Durchmesser von ca. 1100 mm in XY und ca. 800 mmm in Z
  • Wechselsystem für verschiedene Extrudersysteme (Filament-/(Recyklat-)Granulatverarbeitung)
  • Klimatisierter Druckraum
  • Beheizbares Druckbett
  • Leistungsfähige Industriesteuerung
  • Recyclinganlage zur Herstellung und Aufbereitung von Granulaten für die Wiedererarbeitung von Versuchs-/Fehl-Drucken

Weitere Informationen zur Anlage

Aktuelle und zukünftige Themenstellungen

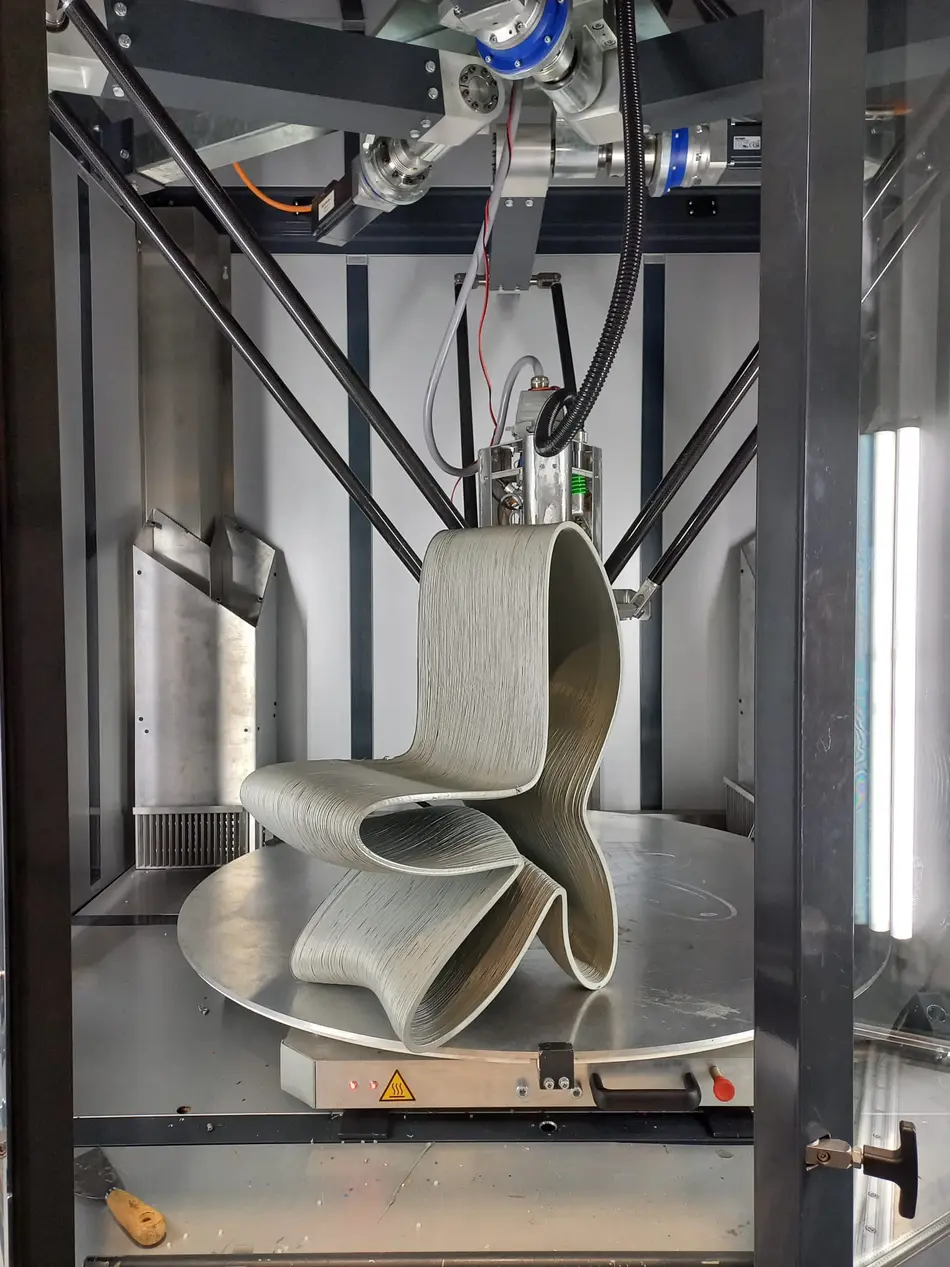

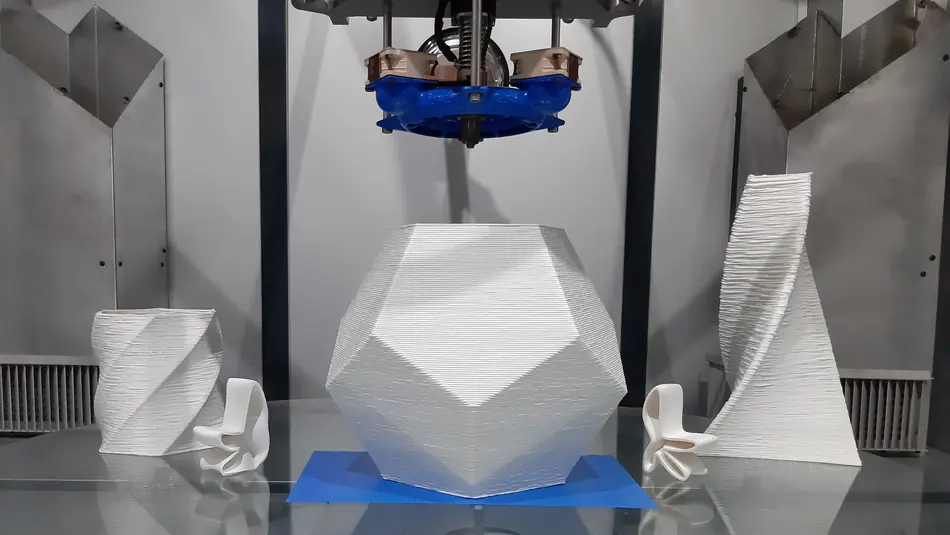

  • Fertigung von Großformat-Bauteilen in kleinen Losgrößen (z.B.: Prototypen- und Formenbau, Digitaler Modell-/Möbelbau etc.)
  • Anforderungen/Parametrisierung/Leistungsfähigkeit moderner Industrie-Steuerungen
  • Versuchsreihen zu alternativen Werkstoffen und Werkstoffkombinationen

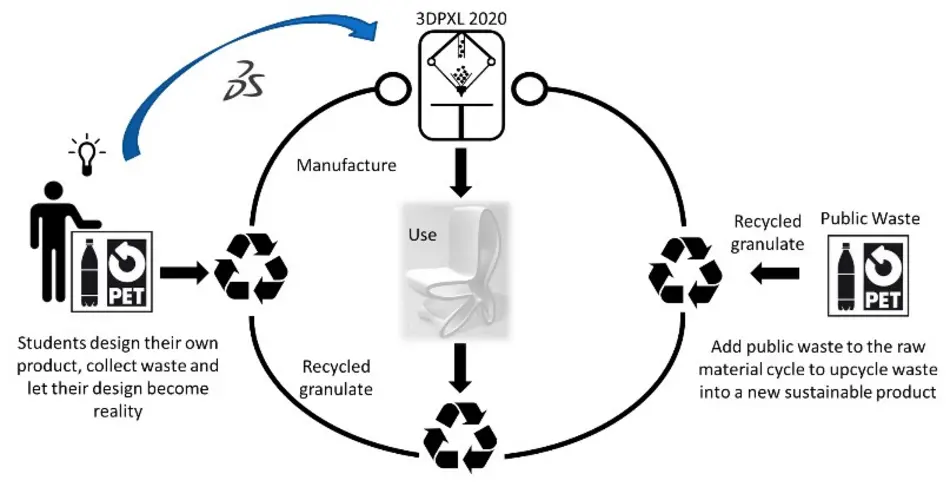

  • 3D-Druck und Nachhaltigkeit: Untersuchungen zur Integration einer Recycling-Anlage zur direkten (Wieder-)Verarbeitung von Kunststoffabfällen

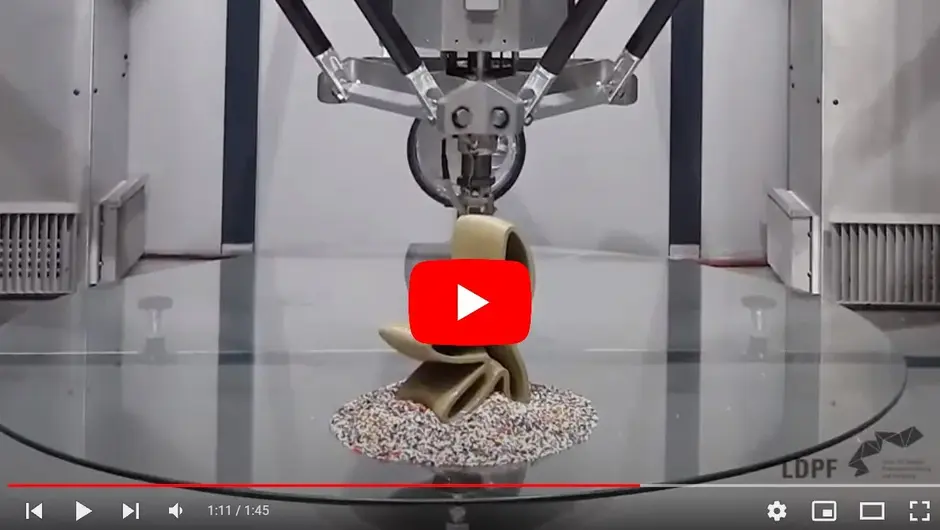

3DPXL@YouTube (Playlist)

Laborleitung

Michael Hoffmann
Michael Hoffmann
Dozent FB Technik - FR Maschinenbau

Standort

Schneidershof | Gebäude A | Raum 110
Schneidershof | Gebäude G | Raum 10
