Waffeleisen (Entwicklung des Gehäuses und der ersten Variante des Formeinsatzes)

Konstruktion und Fertigung eines Waffeleisens als Kooperationsprojekt zwischen Maschinenbau und Kommunikationsdesign

Bitte beachten Sie: Sobald Sie sich das Video ansehen, werden Informationen darüber an Youtube/Google übermittelt. Weitere Informationen dazu finden Sie unter Google Privacy.

Ausgangslage

  • Designentwurf Konzept und Verpackung eines Waffeleisens "Waffelgold" der Studentin Raphaela Heuer aus dem Studiengang Kommunikationsdesign
  • Aufgabe: Entwicklung und prototpische Fertigung des Waffeleisens mit folgenden Anforderungen:
    • Auswechselbare Einsätze
    • Einhändige Bedienbarkeit
    • Zusammensetzen der Gehäusehälften sowie der Einsätze soll ohne Werkzeug möglich sein
    • Erhitzen durch Fremdenergie (Herdplatte, Backofen, Feuer)
    • Auswechselbare Griffe (lang/kurz)
    • Lebensmittelecht
Einsatzdesign Erntedank [Raphaela Heuer]
Einsatzdesign Weihnacht [Raphaela Heuer]
Einsatzdesign Neujahr [Raphaela Heuer]

Gehäusekonstruktion

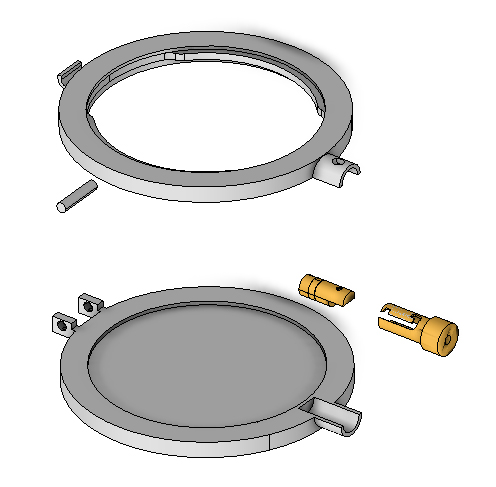

Gehäusebauteile & Schließmechanismus

Anforderungen an die Gehäusekonstruktion

  • Geringes Gewicht (Dichte, Abmessungen, Leichtbauweise)
  • Lebensmittelechtheit (Werkstoff, Beschichtung, Hitzebeständigkeit)
  • Funktionalität (Scharnier, Sicherung der Einsätze, Verschluss,  Wärmeleitfähigkeit)
  • Fertigungsgerechte Konstruktion (Fräsbearbeitung, Spannsituation, Bearbeitbarkeit)
  • Designsprache
Isometrische Ansicht: Gehäuse
Konstruktion in CATIA V6
Funktionalität: Verbindung Gehäuseoberteil/Motiveinsatz
Verbindungsmechanismus Gehäuseoberteil/Motiveinsatz





Ziele

  • Einfaches Wechseln der Einsätze (Motivvielfalt)
  • Möglichst wenig Einzelteile/komplexe Formen (Reinigung)
  • Kein Verklemmen (Wärmeausdehnung)

GRIFFKONSTRUKTION

Isometrische Ansicht des Schließmechanismus
  • Multifunktionaler Bajonettverschluss
  • Schließen des Waffeleisens und sichern der Gehäusehälften
  • Sicheres Öffnen des heißen Waffeleisens

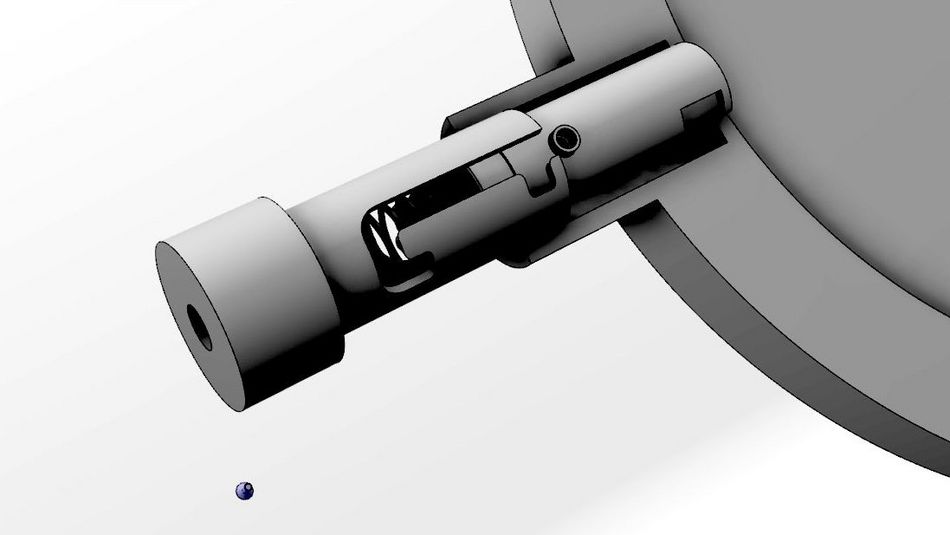

  • Selbstsichernd durch Druckfeder und Kolben
Funktionsweise des Schließmechanismus

Griffkonstruktion

Funktionsprinzip: Schließmechanismus
  • Einhändiges Öffnen mittels des Griffs
  • Keine Berührung des (heißen) Waffeleisens notwendig

EINSATZKONSTRUKTION

Ausschnitt aus der Fertigungszeichnung des Erntedank-Einsatzes: Draufsicht und Seitenansicht
Einsatz: Erntedank
Einsatz: Neujahr
Einsatz: Weihnacht
Explosionszeichnung

Probedruck

FRÄSPROZESS

Endprodukt

Nach der Beschichtung mit Teflon, (Foto: ©Raphaela Heuer)
(Foto: ©Raphaela Heuer)
(Foto: ©Raphaela Heuer)
(Foto: ©Raphaela Heuer)
(Foto: ©Raphaela Heuer)
