Waffeleisen (Entwicklung der dritten Variante des Formeinsatzes)

Konstruktion und Fertigung eines Einsatzes für ein Waffeleisens als Kooperationsprojekt zwischen Maschinenbau und Kommunikationsdesign

Bitte beachten Sie: Sobald Sie sich das Video ansehen, werden Informationen darüber an Youtube/Google übermittelt. Weitere Informationen dazu finden Sie unter Google Privacy.

Dritter Formeinsatz

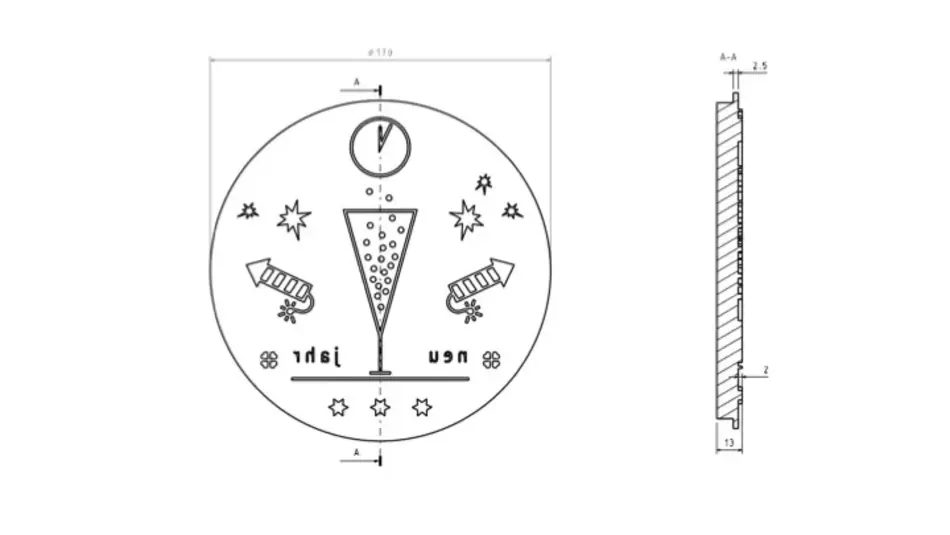

Bauteilgeometrie

Fräsprozess

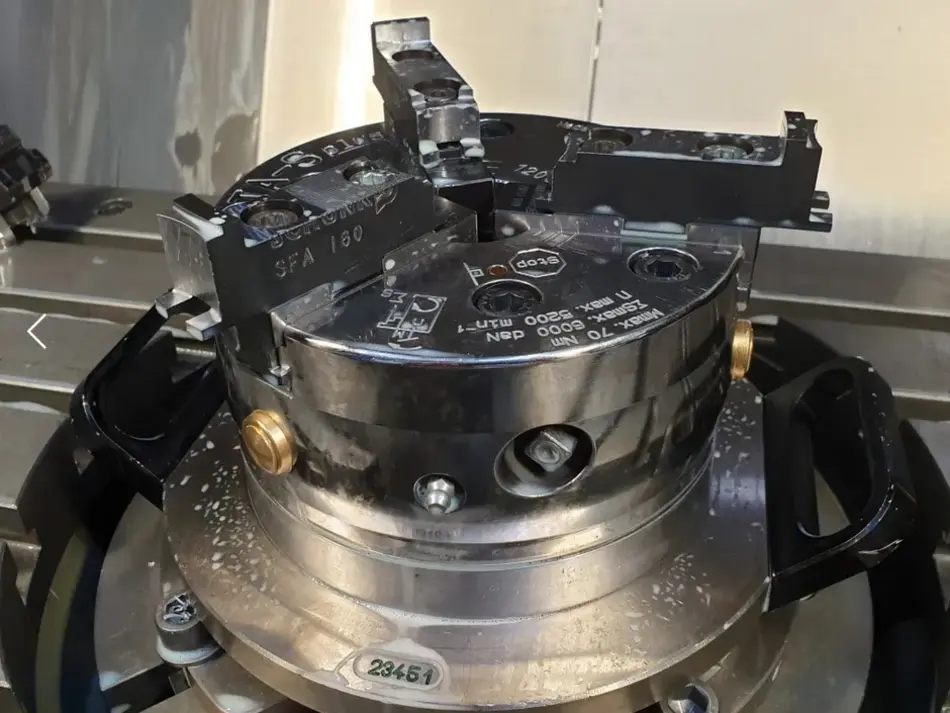

Verwendete Ressourcen: Dreibackenspannfutter mit weichen Backen

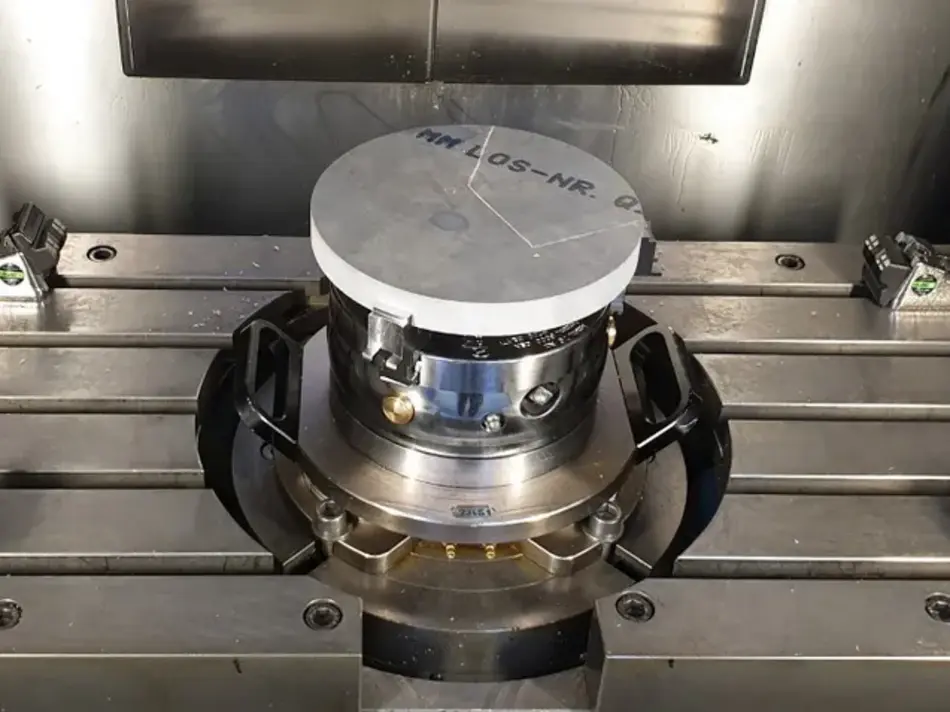

Aufspannen des Rohteils

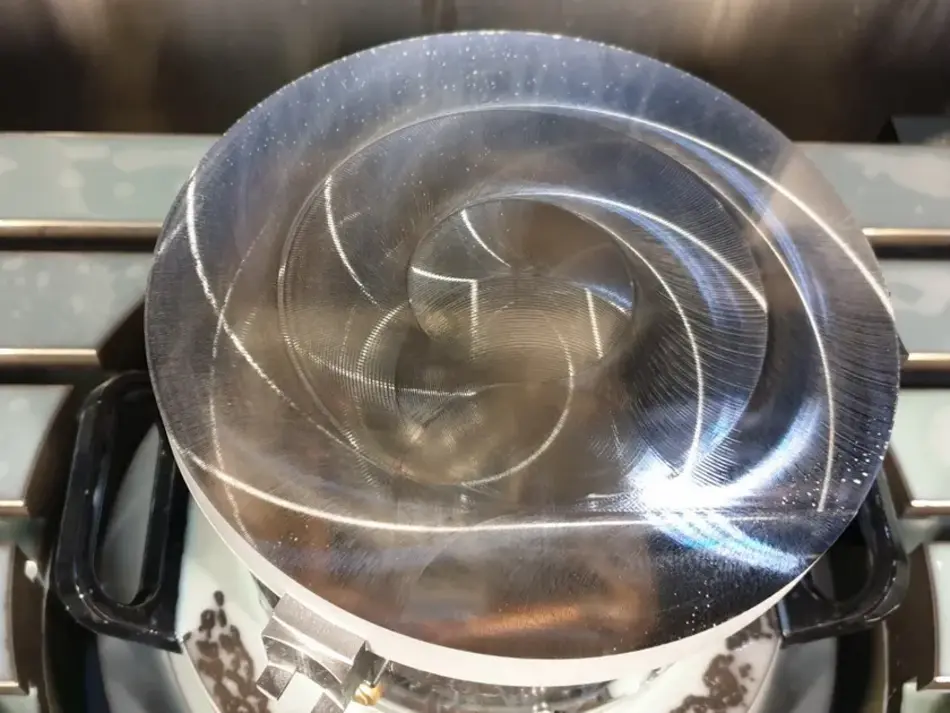

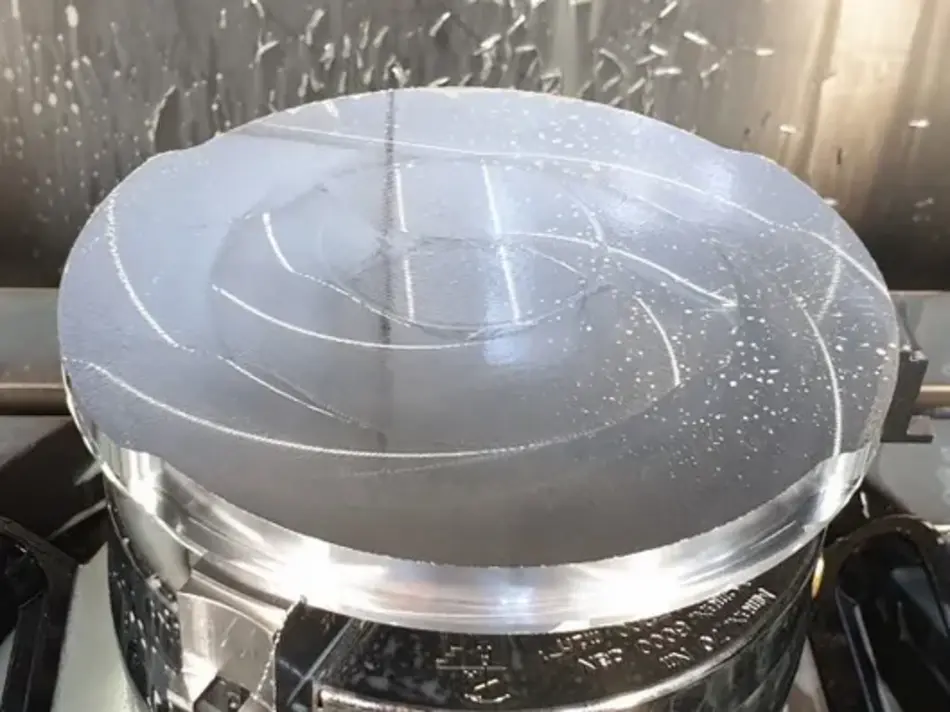

Planen des Rohteils: Messerkopf Ø 63mm

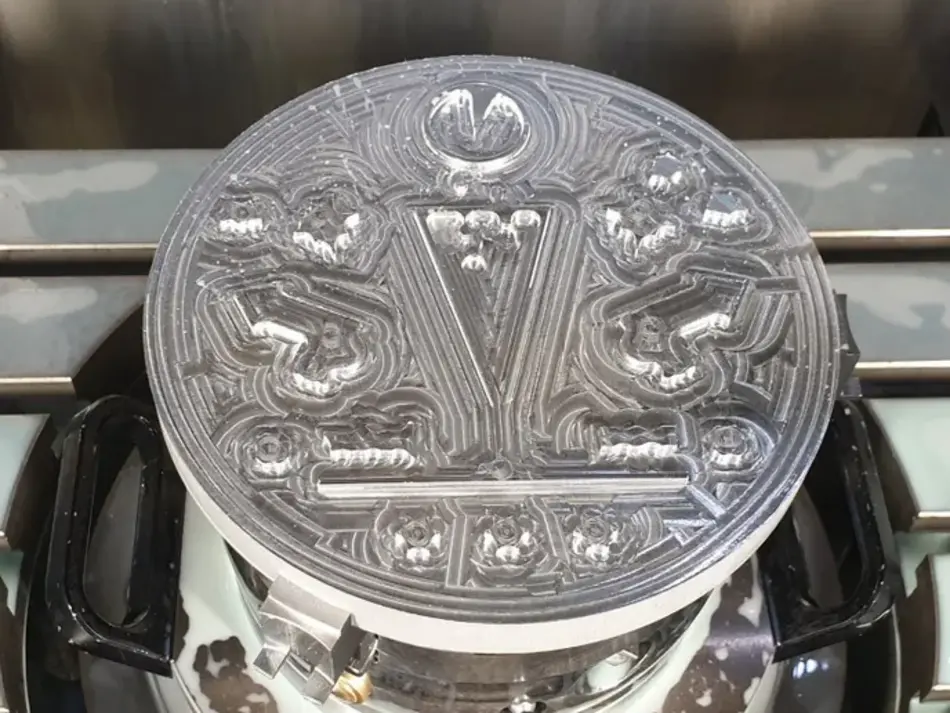

Schruppen: Schaftfräser Ø 6 mm
Schruppen: Schaftfräser Ø 3mm

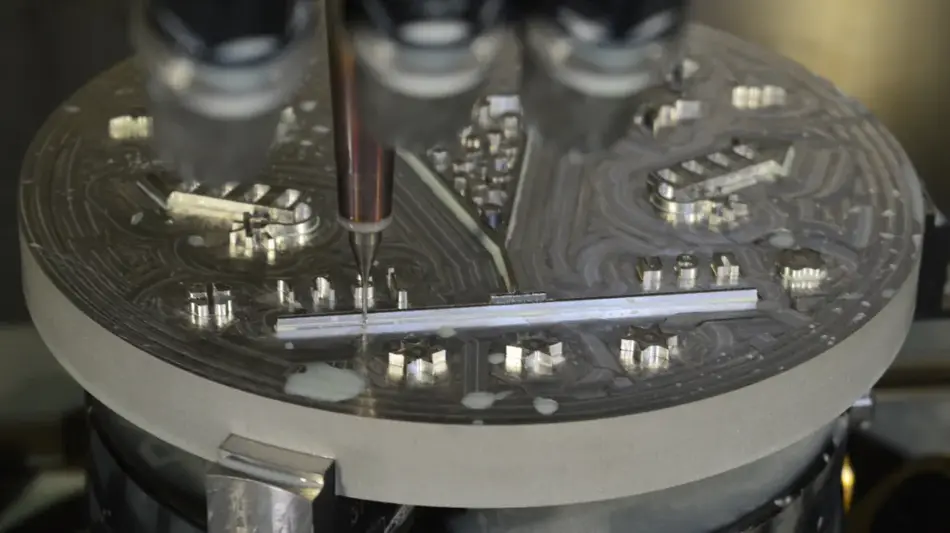

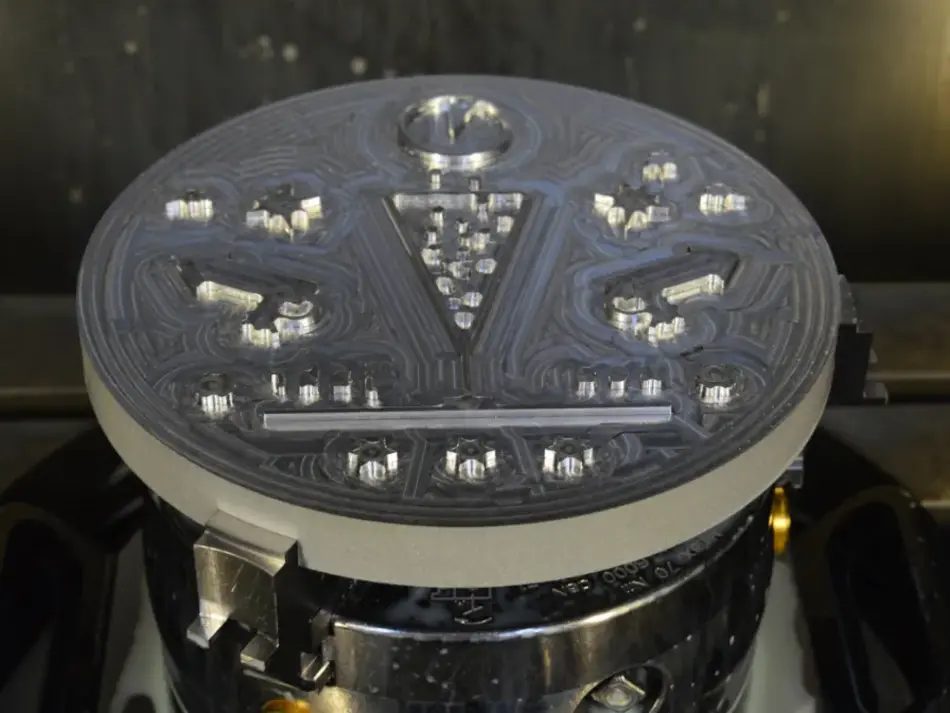

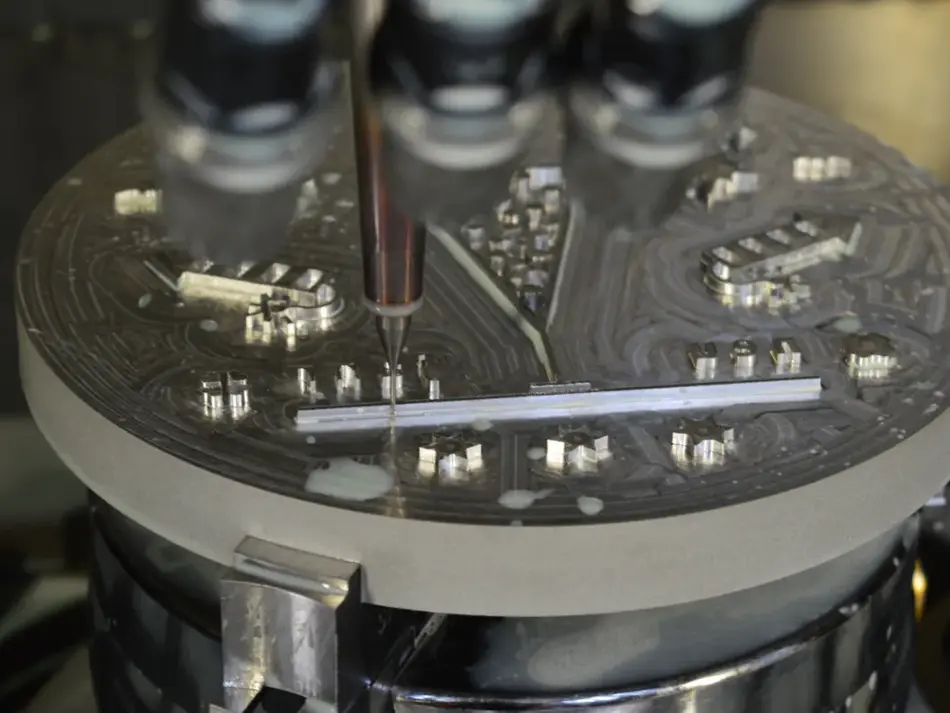

Schlichten: Torus-Fräser Ø 1mm und Außenkontur Bajonettverschluss: Schaftfräser Ø 20mm

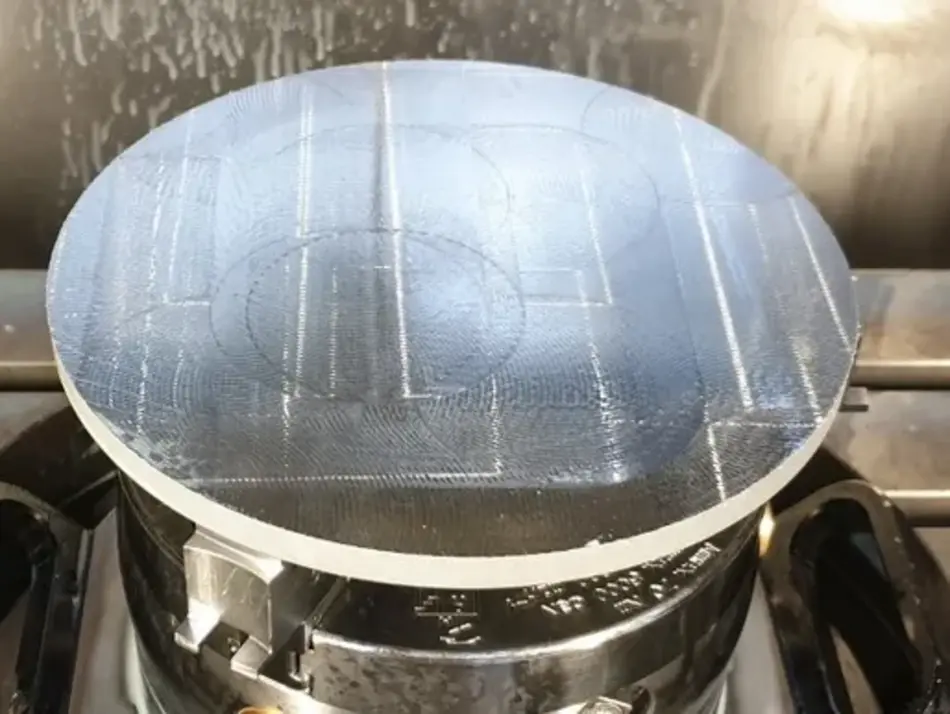

2. Aufspannung Planen auf Fertigmaß 13mm: Messerkopf Ø 63mm

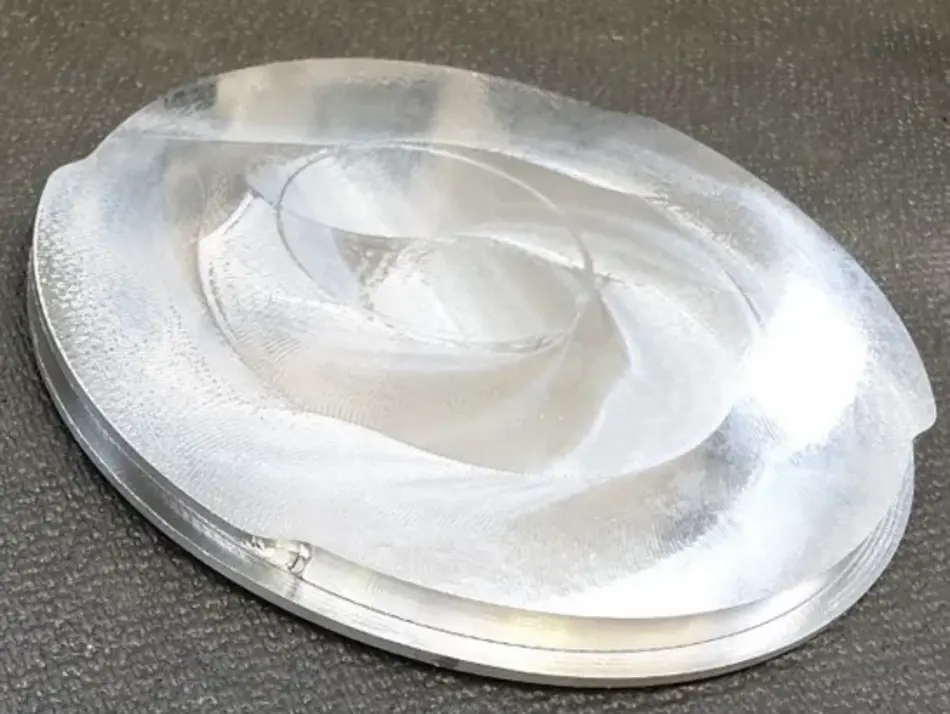

Aussenkontur des Bajonettverschlusses: Schaftfräser Ø 20mm
Umlaufende Nut Bajonettverschluss: Schaftfräser Ø 6 mm

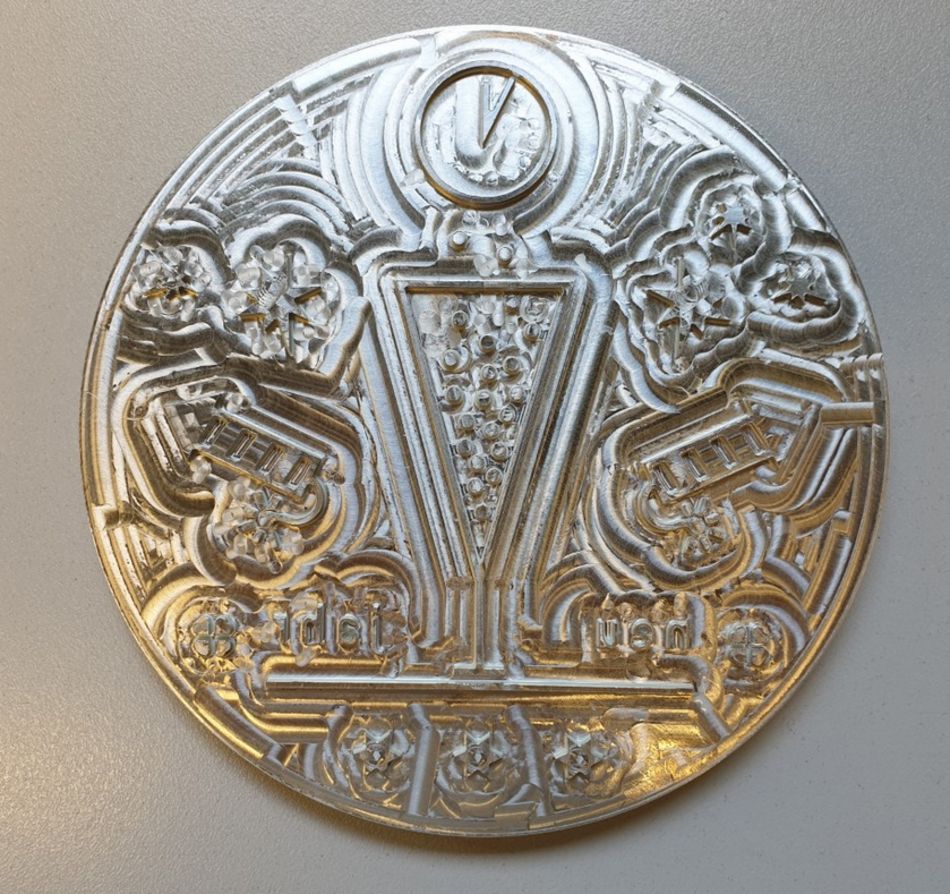

Fertigteil

Fertigteil

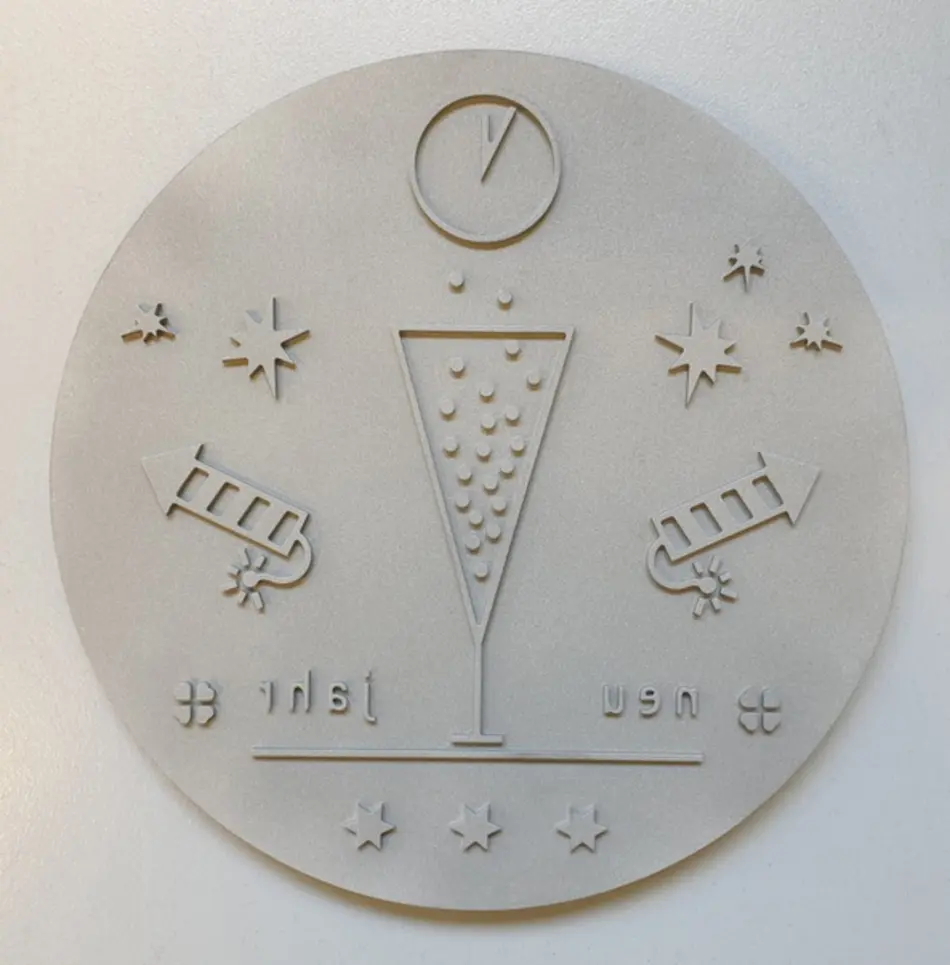

Nachbearbeitung: Sandstrahlen

Infos zum Projekt

Studierende Hazaa Al-Saadi
  Jeff Hinkel
Projektgruppe SS19MH62
Semester 4.Semester BA
Studiengang Maschinenbau
Modul CAM-Labor
Kontext Von der Computerunterstützten Konstruktion bis zur Digitalen Fabrik
