Vom Design bis zur Serienproduktion eines Kunststoffgehäuses

In dieser Projektarbeit wurde ein Redesign (Version S-2019) für ein Gehäuses des an der Hochschule entwickelten Gedächtnisspiels weMINTo vom Konzept bis zur Serienproduktion bearbeitet

Aufgabenstellung

Redesign eines neuen Gehäuses mit bestehender Platine für das Gedächnisspiel "weMINTo" von der Konstruktion bis zum Serienwerkzeug im Kunststoffspritzguß

Ausgangssituation

Aktuelles Gehäuse Version S-2013-1 mit altem Hochschul-Logo als Tastenlayout

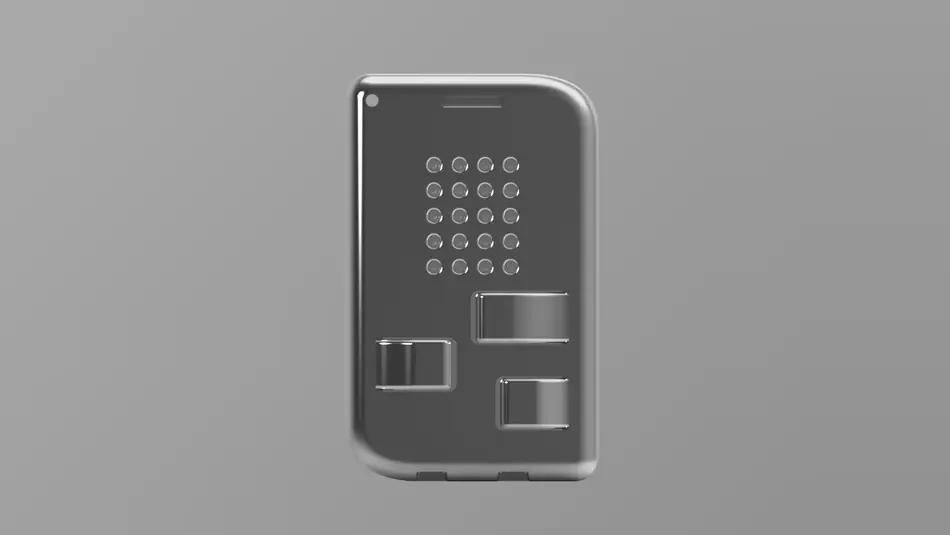

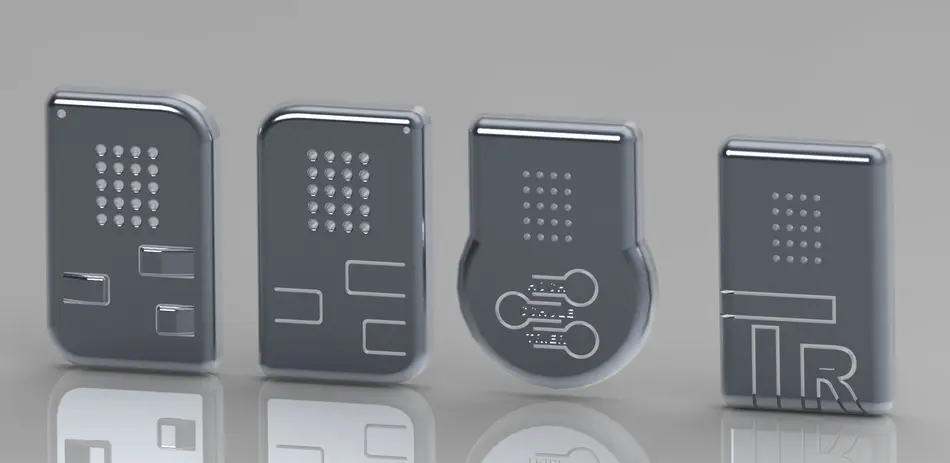

Redesign-Entwürfe

Designvarianten für ein neues Gehäuse mit Verwendung des bestehenden Platinenlayouts (Taster- und LED-Positionen ...)

Neues Gehäusedesign

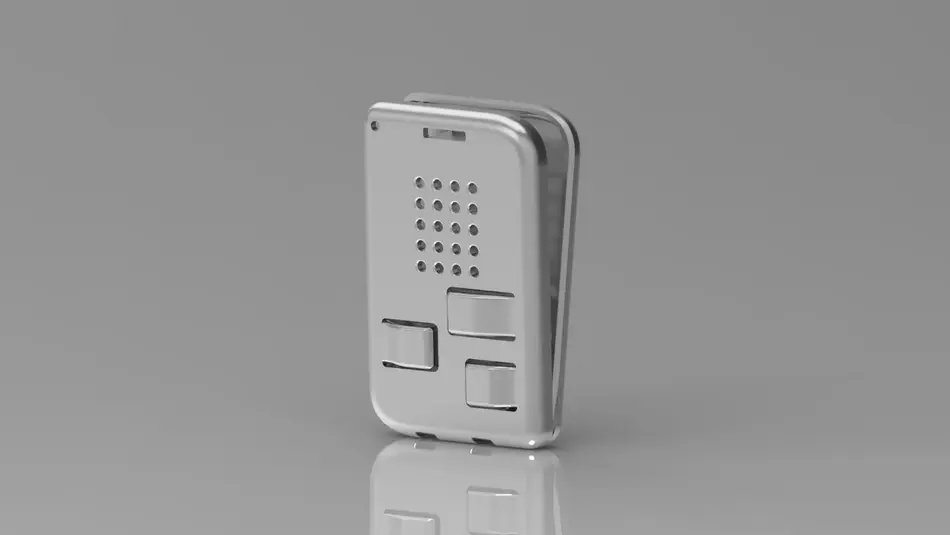

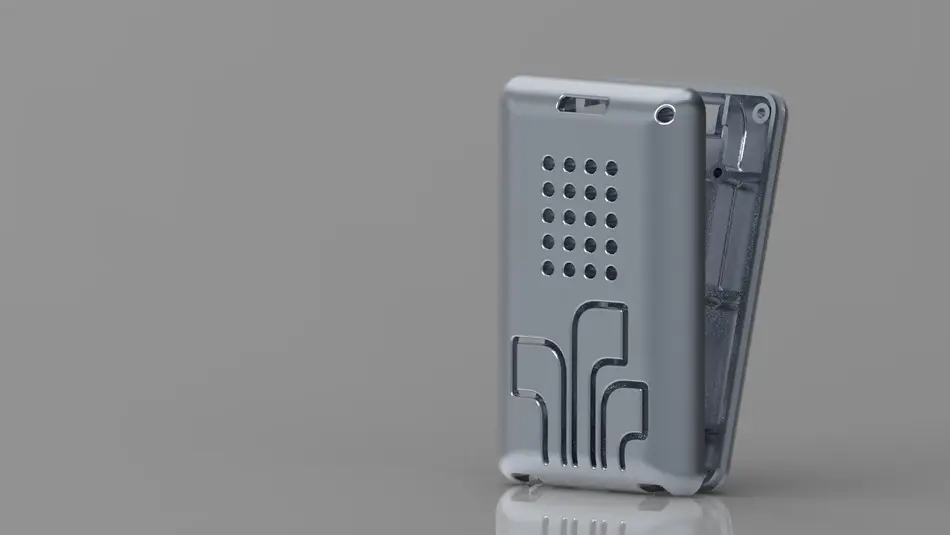

Neues finales Gehäusedesign Version S-2019 mit Verwendung des bestehenden Platinenlayouts

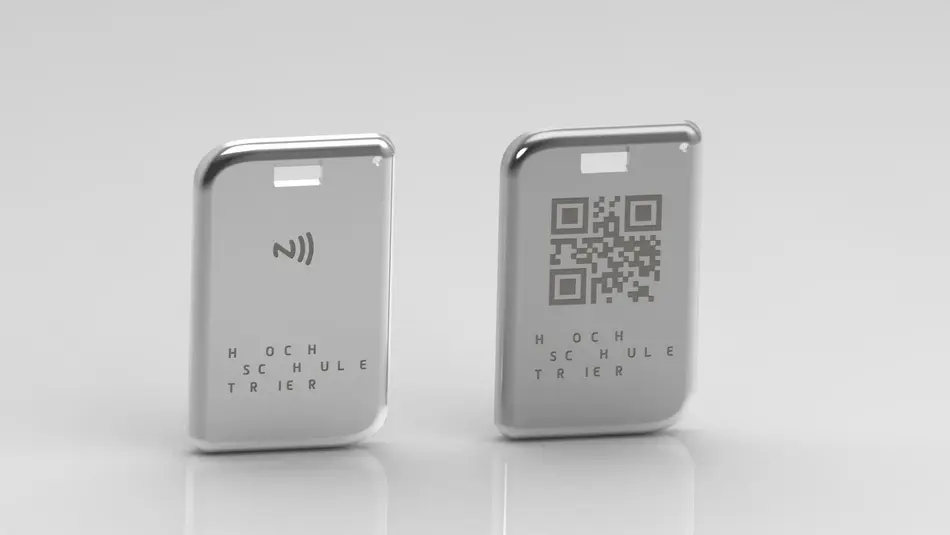

Gehäuserückseite mit NFC-Tag oder QR-Code

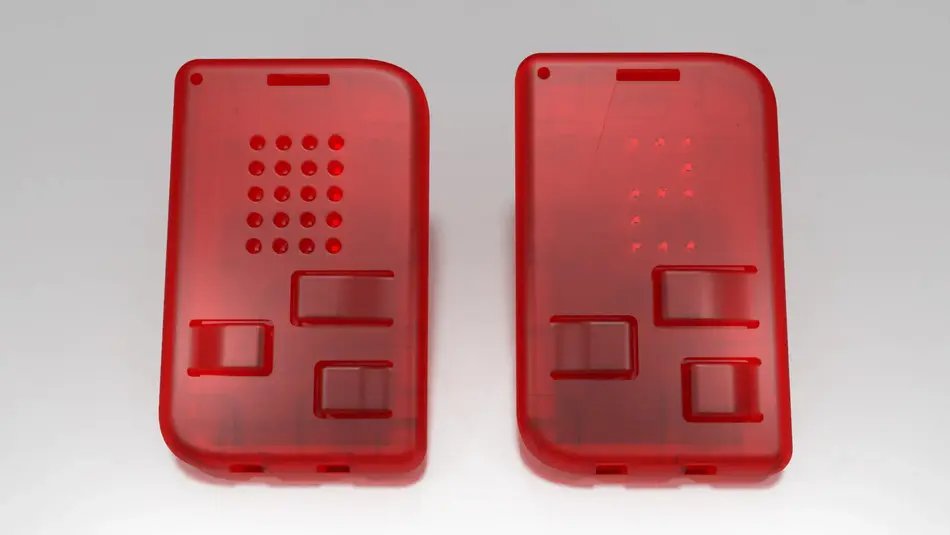

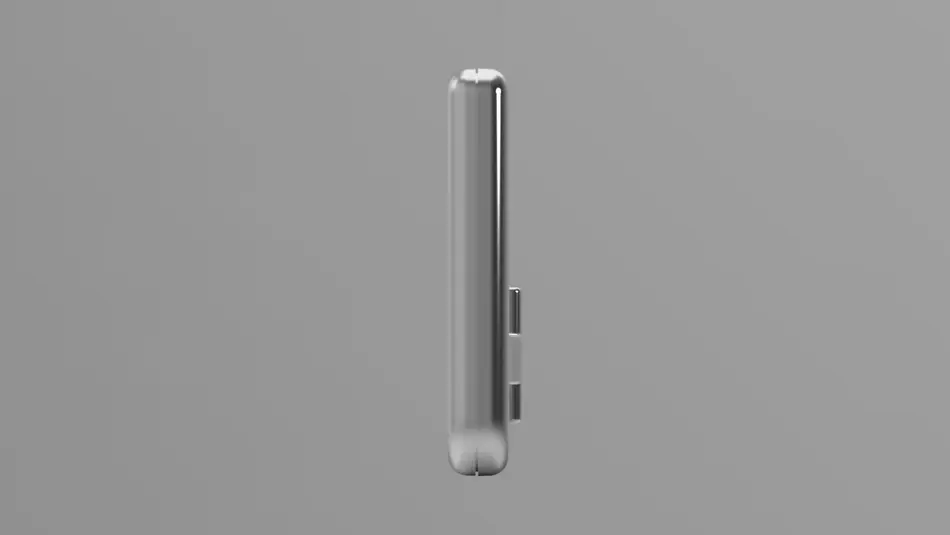

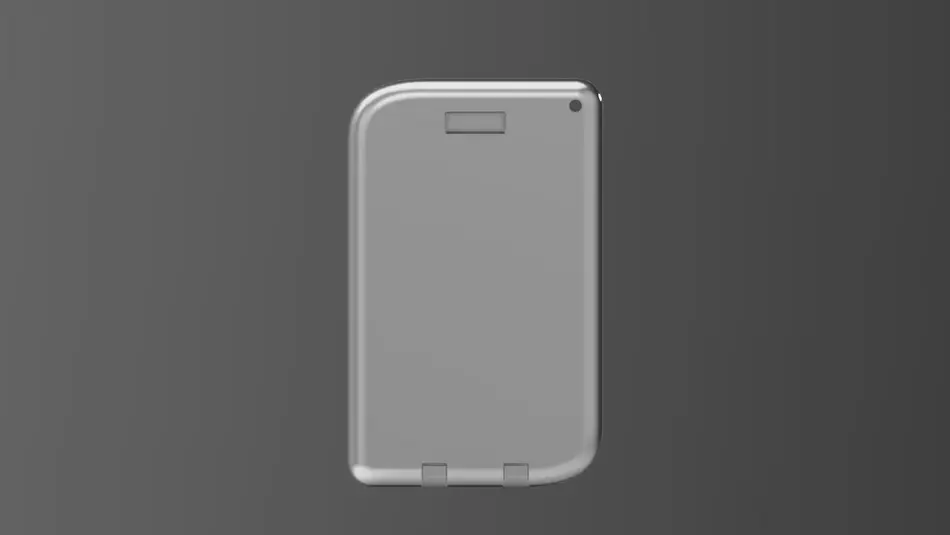

Neues vereinfachtes Design

Funktionsprototyp aus dem 3D-Druck

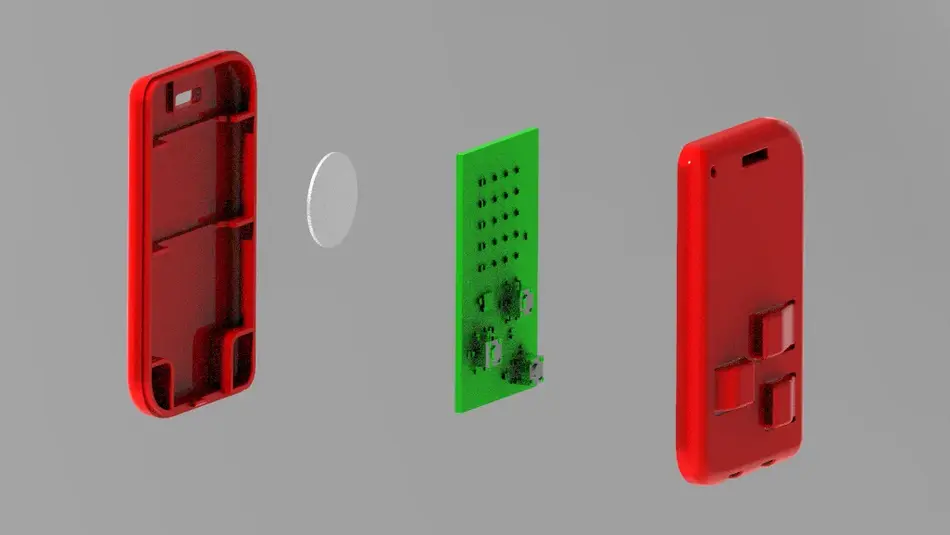

Baugruppe

Fertigungs-/Spritzgussgerechte Konstruktion

Entformung beachten

  • Hinterschneidungen vermeiden
  • Formschrägen anbringen

Konstante Wanddicke

  • Masseanhäufungen vermeiden

Formschrägen und Radien

Rippen/Wandstärke-Verhältnisse

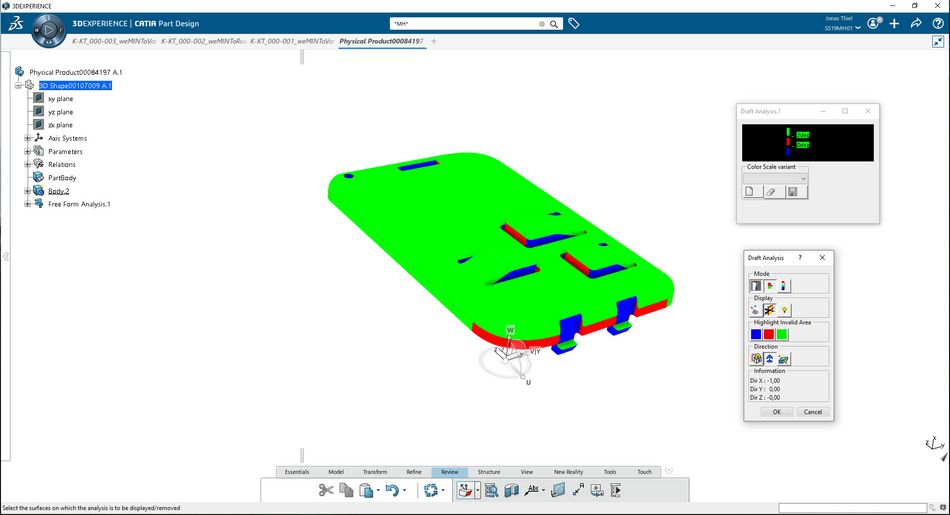

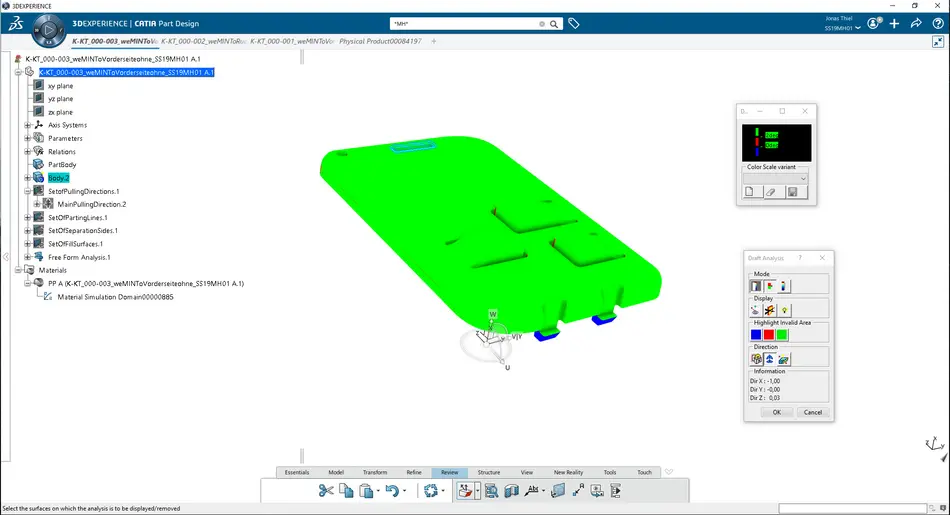

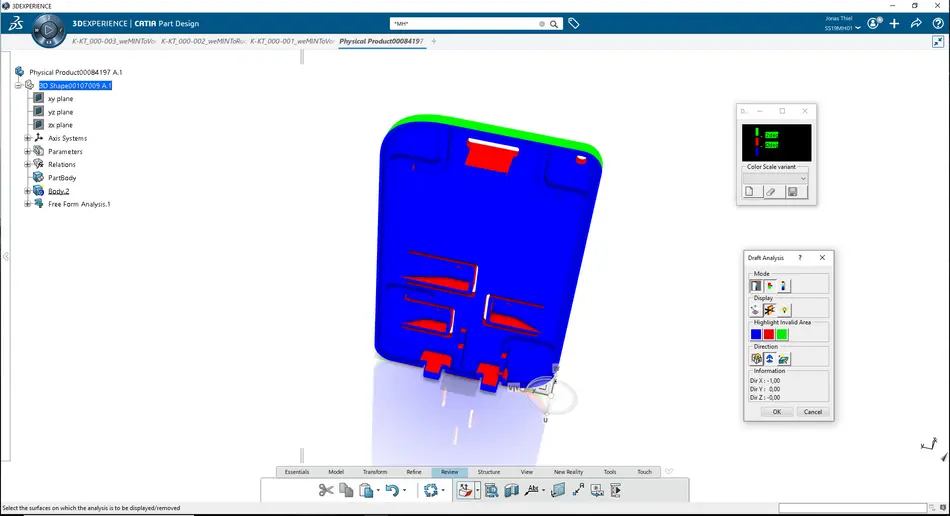

Formschrägenanalyse und Entformungsoptimierung

Vorher
Nachher
Vorher
Nachher

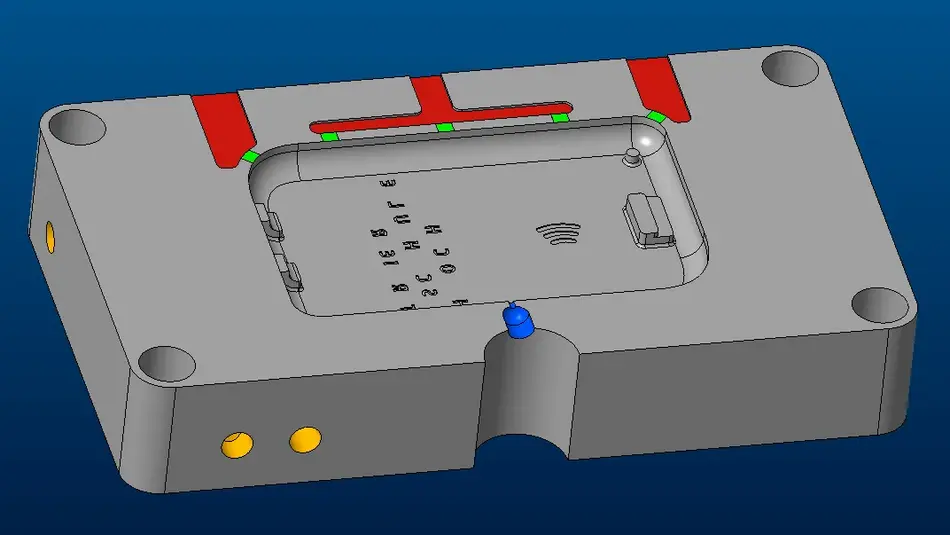

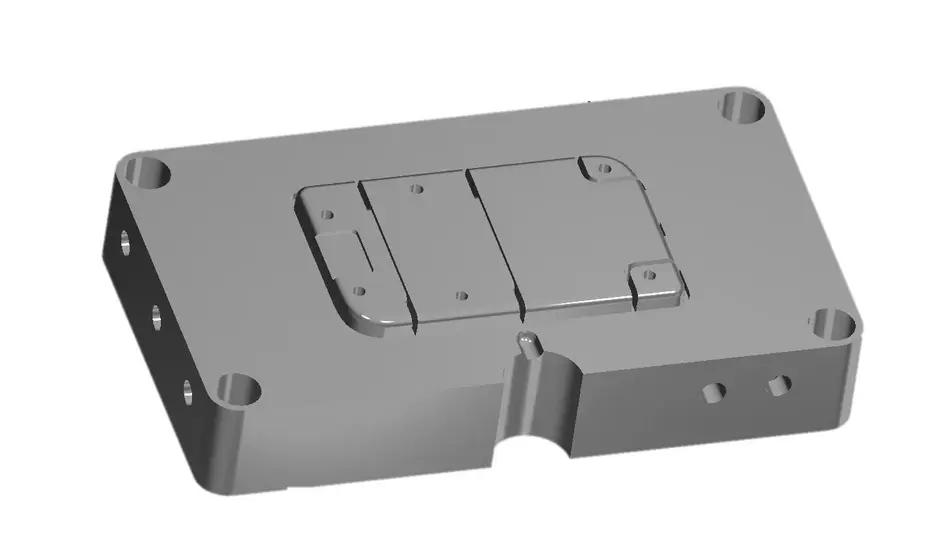

Formeinsatz Gehäusevorderseite mit Entlüftung und Temperierbohrungen
Formeinsatz Gehäuserückseite

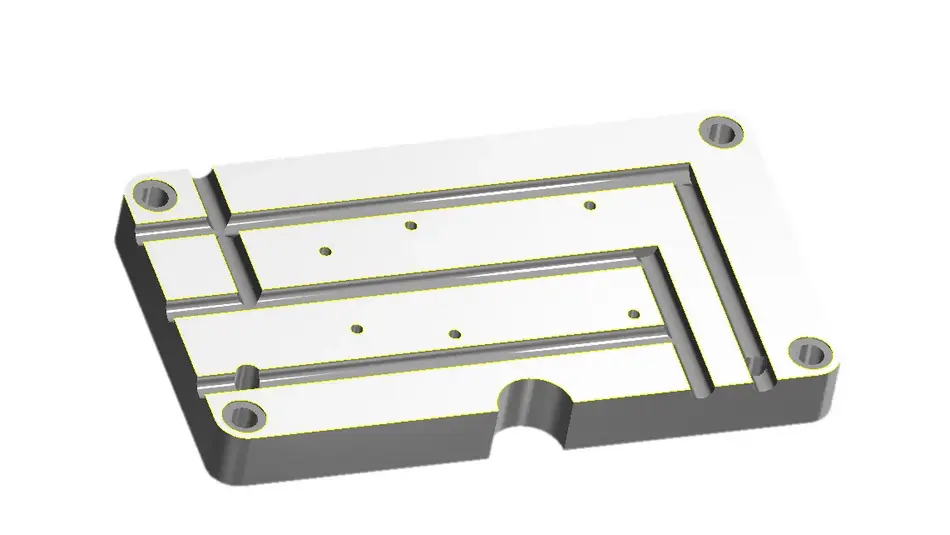

Kühlkanäle

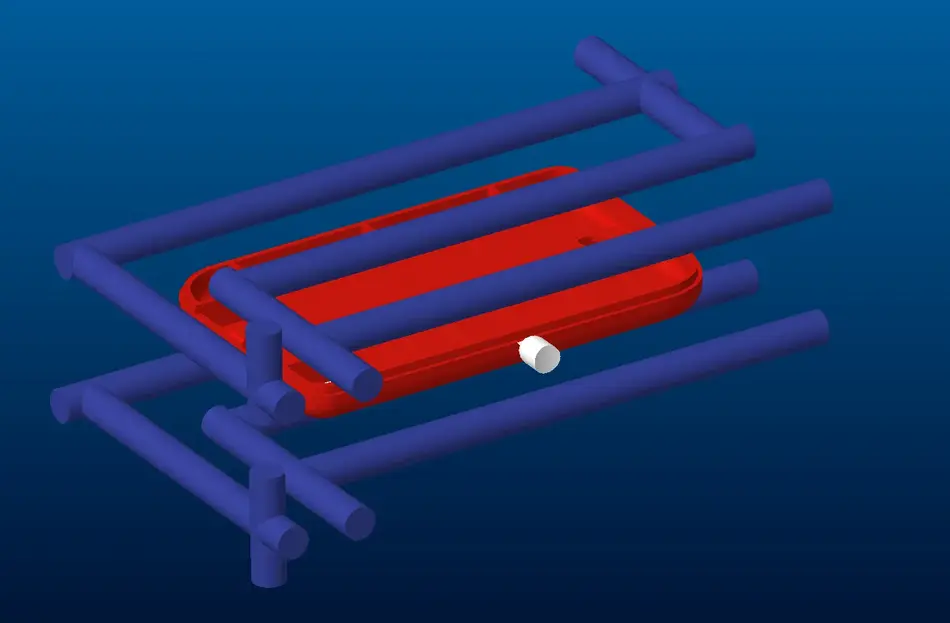

Darstellung der Kühlkanäle

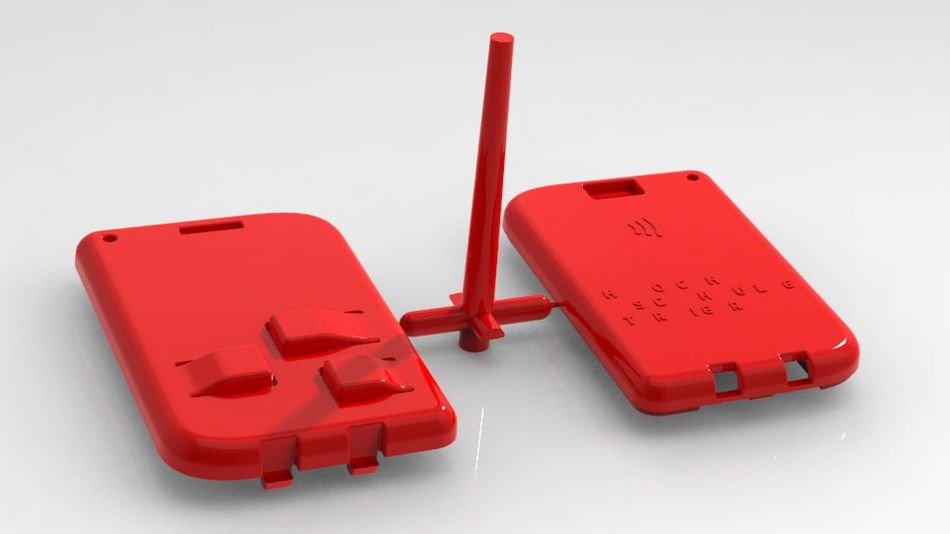

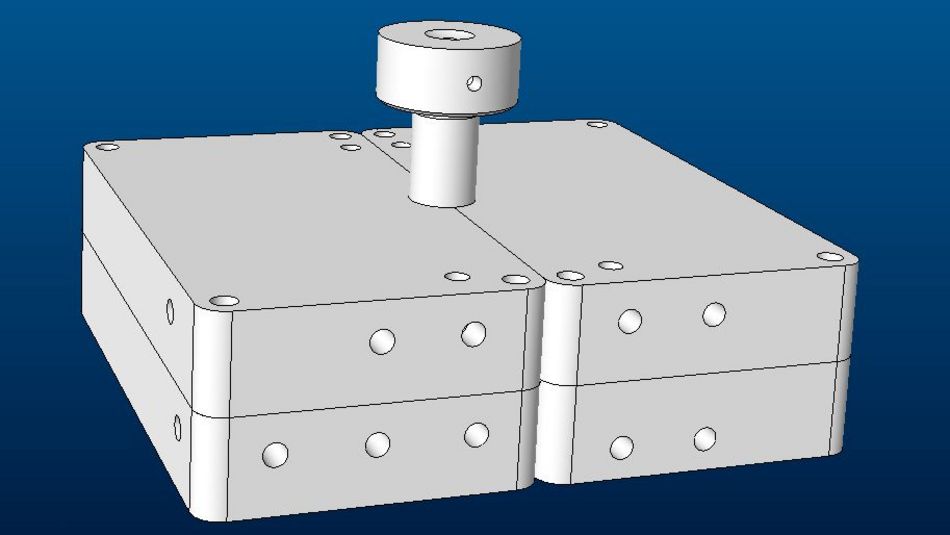

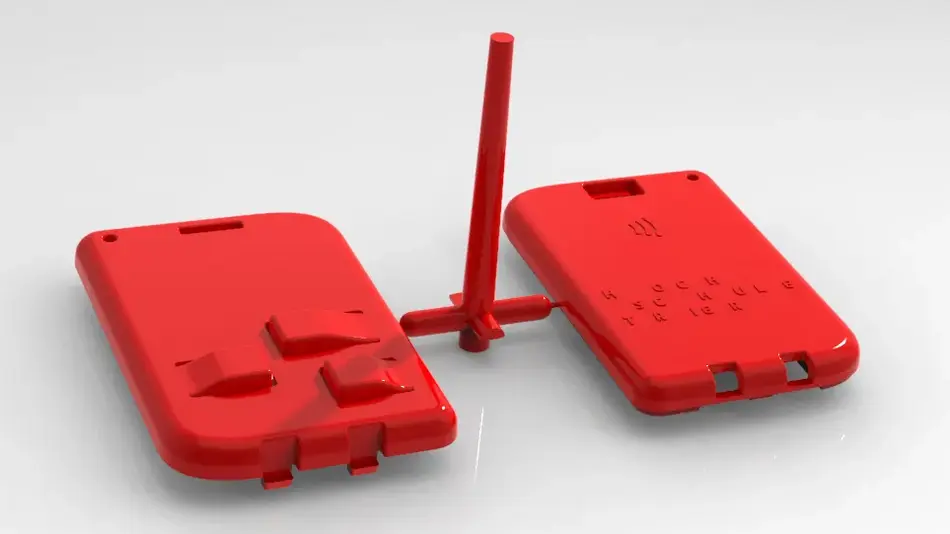

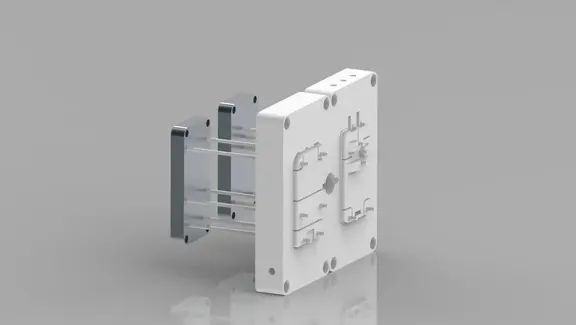

Formeinsätze mit Anguß
"3D-Cut-Out" zur Validierung der Formeinsatz-Konstruktion

Überarbeitung des Spritzgusswerkzeugs

Ziel: Standardisierte Plattform für zukünftige Projekte/Designvarianten:

  • Vereinfachtes Wechseln der Formeinsätze
  • Auswerferwechselplatten an der Auswerferplatte verschraubt

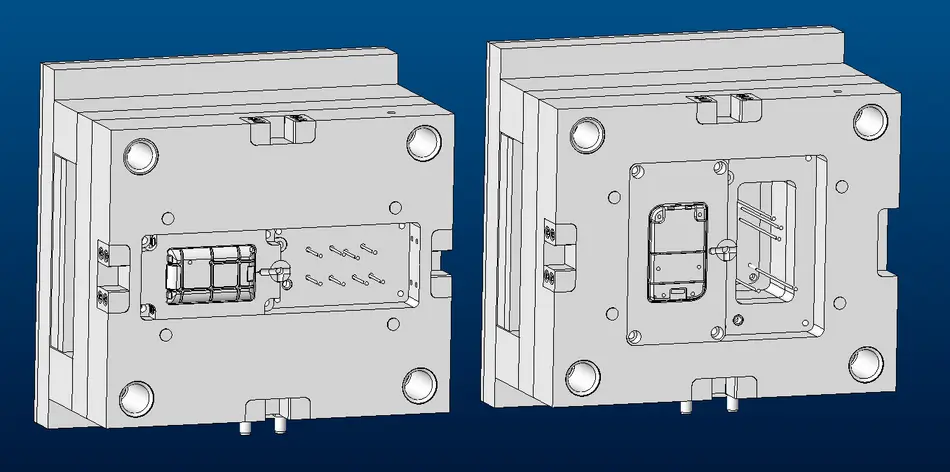

Vergleich altes (links) und neues (rechts) Werkzeug. Das neue Werkzeug kann als Plattform für verschiedene Formeinsätze genutzt werden.
Das Werkzeug muss beim Wechseln der Formeinsätze nicht demontiert werden.

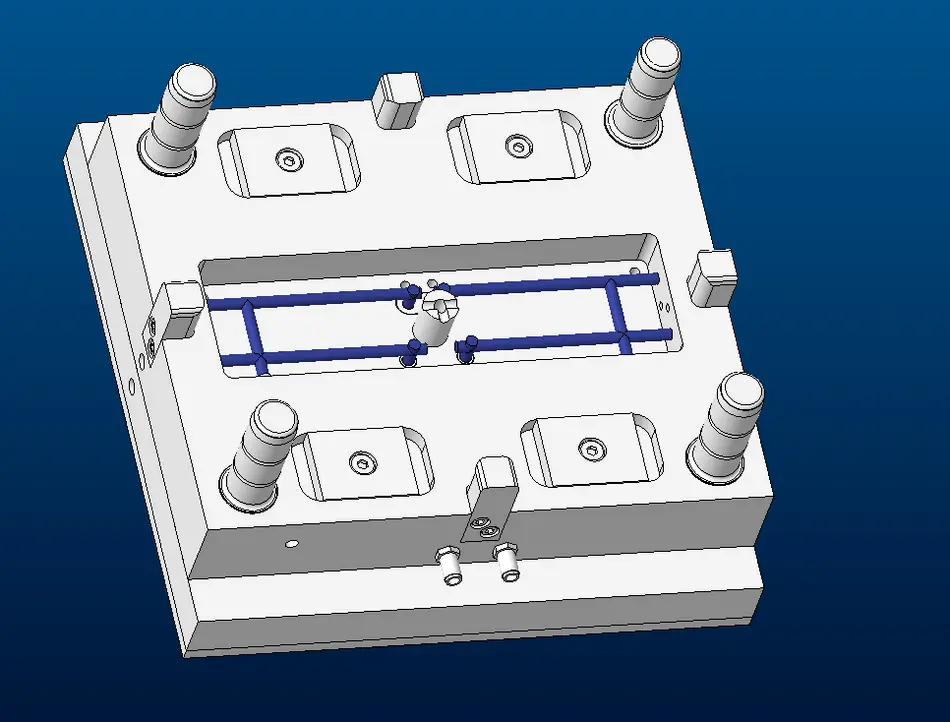

Kühlkanäle im alten Werkzeug

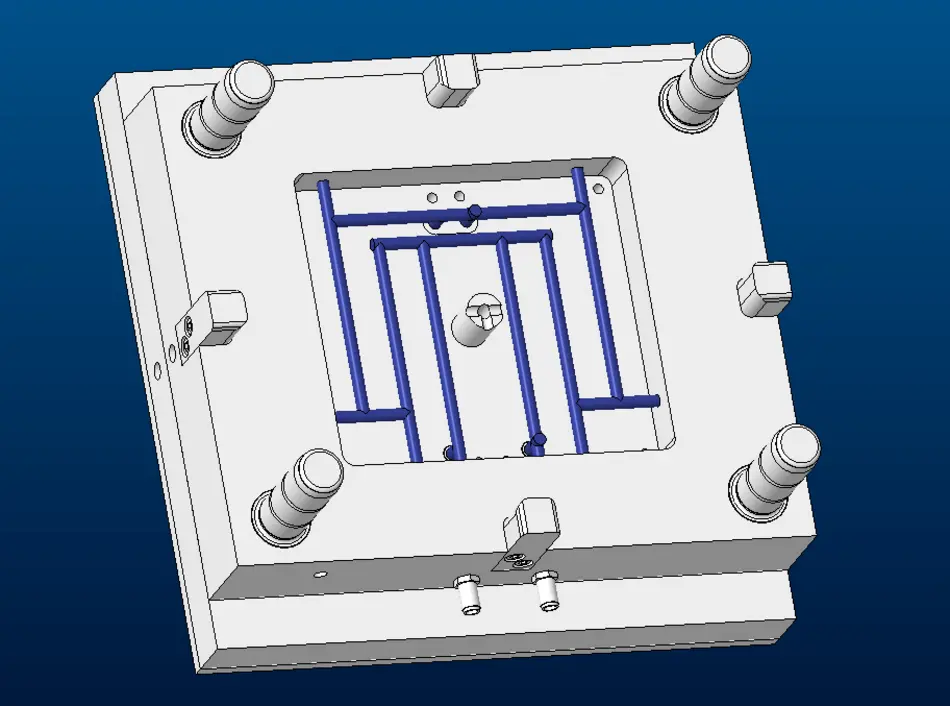

Kühlkanäle im neuen Werkzeug

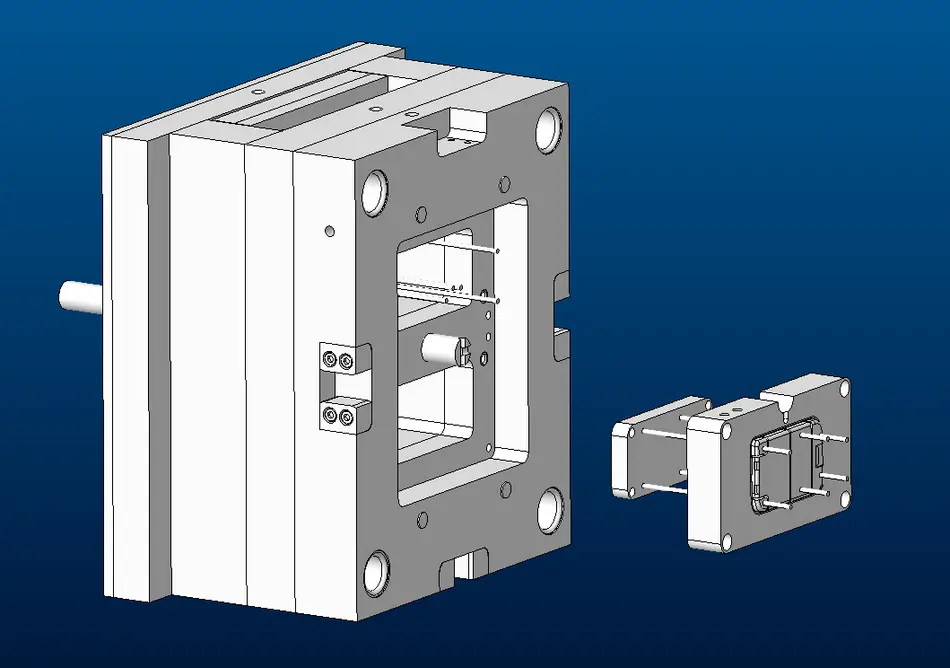

Werkzeugkomponenten als Explosionsdarstellung

Infos zum Projekt

Studierende Julian Becker
  Jonas Thiel
Projektgruppe SS19MH01
Semester 4.Semester BA
Studiengang Maschinenbau
Modul CAD III
Kontext Prozessoptimierung, Methodenentwicklung, Wissensbasierte Konstruktion und Additive Fertigung/Spritzguss
