Produktentwicklungsszenario am Beispiel weMINTo

Digitale Produktentwicklung eines Gehäuses für die Fertigung im 3D-Druck/Additive Fertigung und im Kunststoffspritzguss

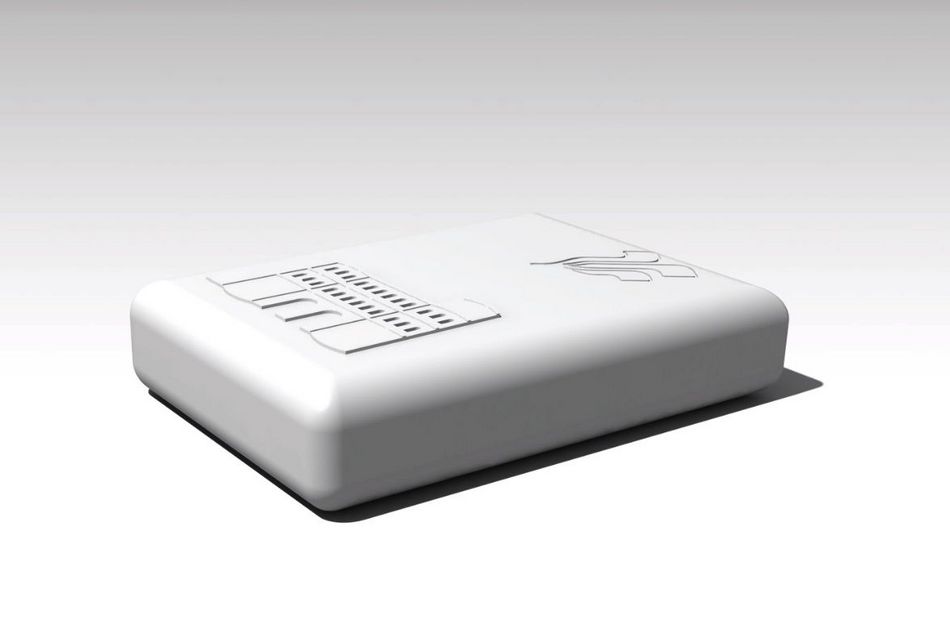

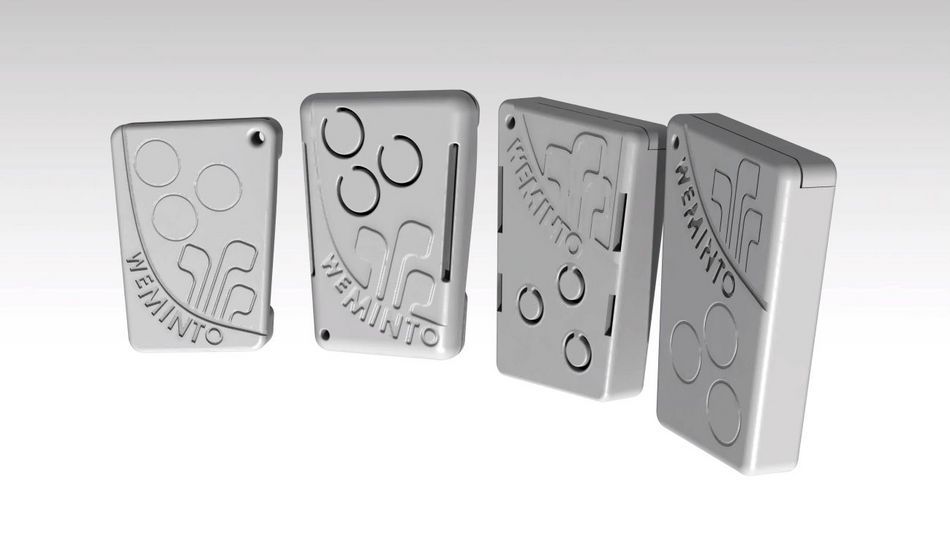

Erste Ideen

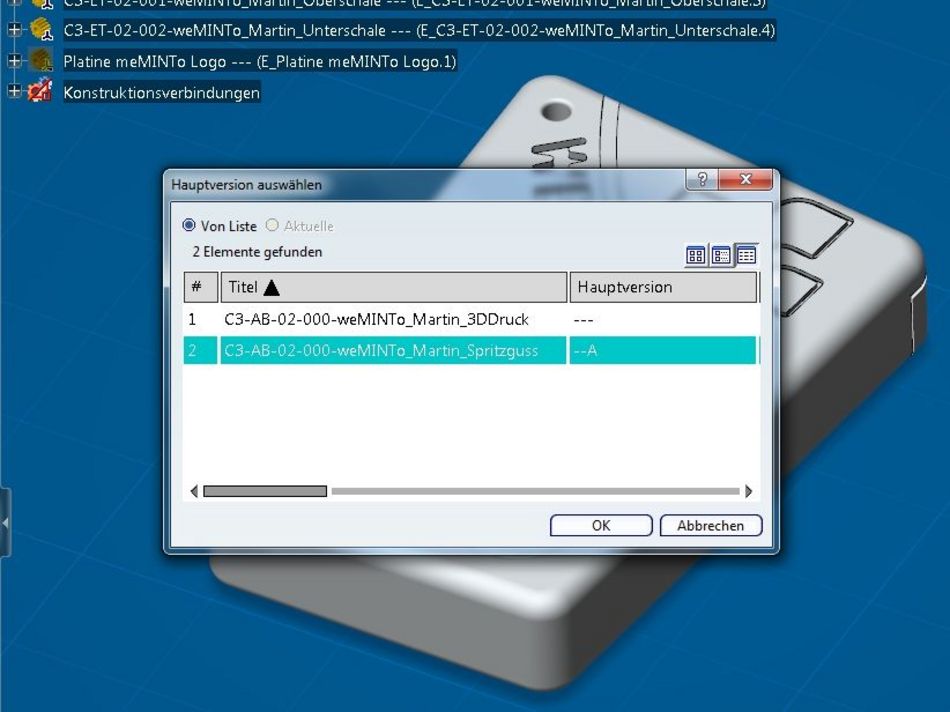

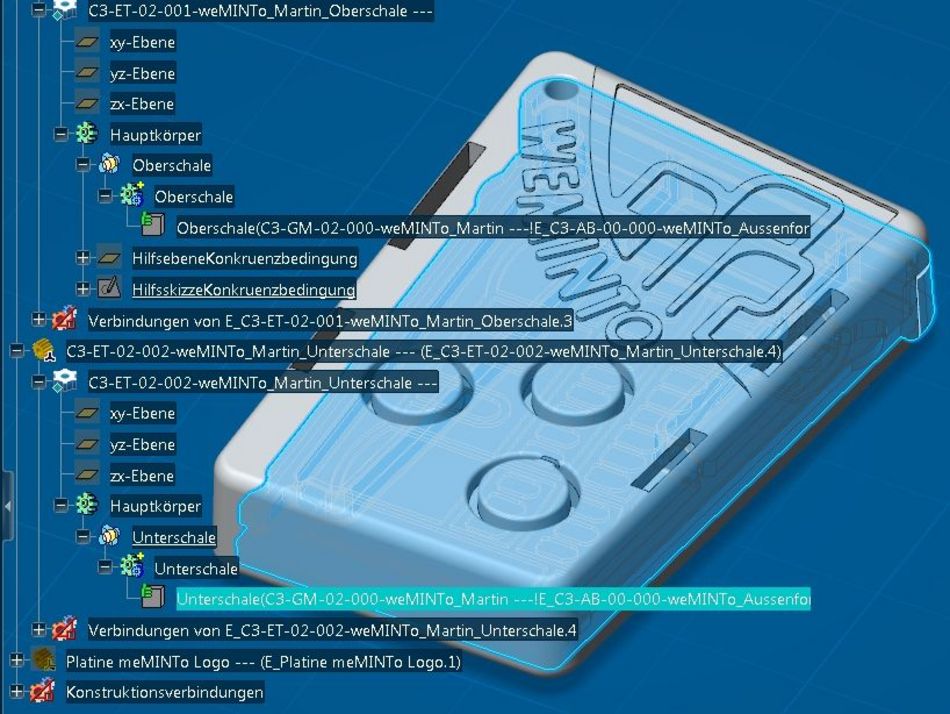

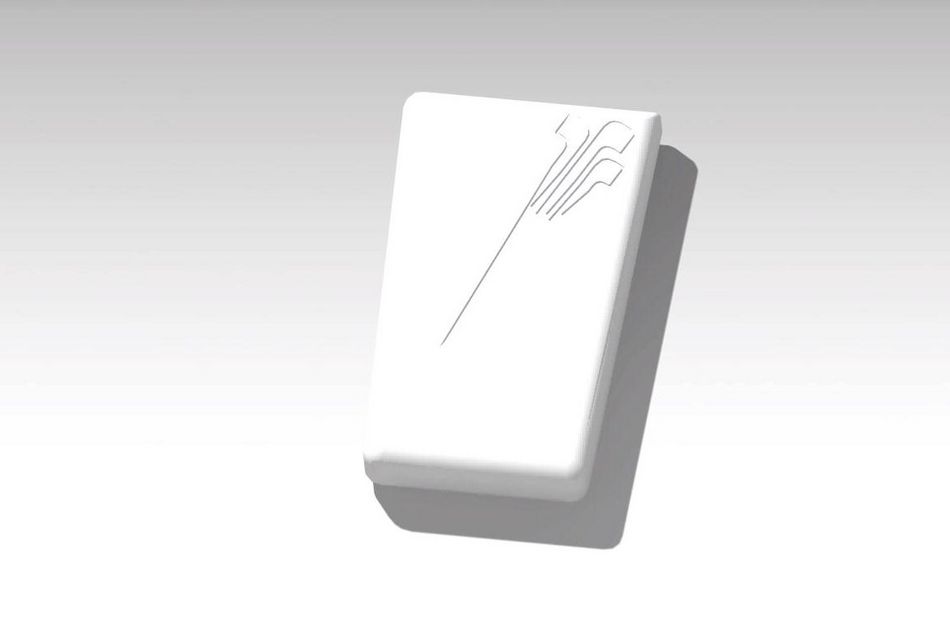

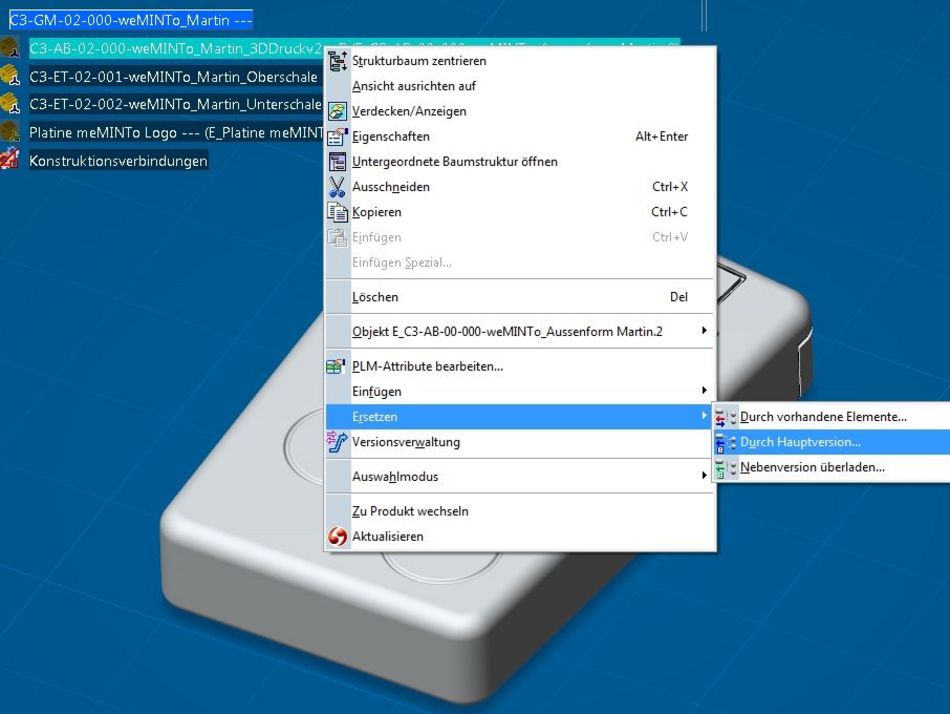

Änderungsmanagement V6

Lebenszyklusoperationen

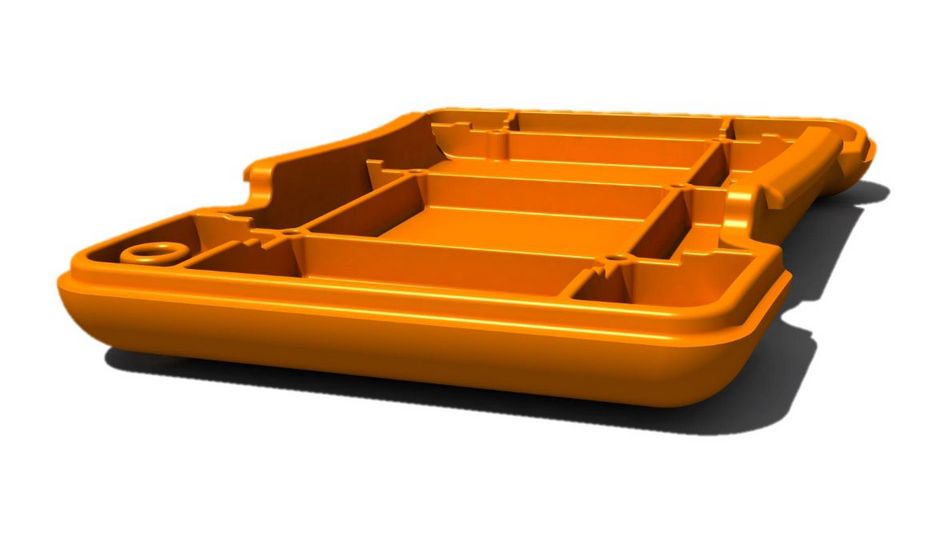

Kunsstoffspritzguss

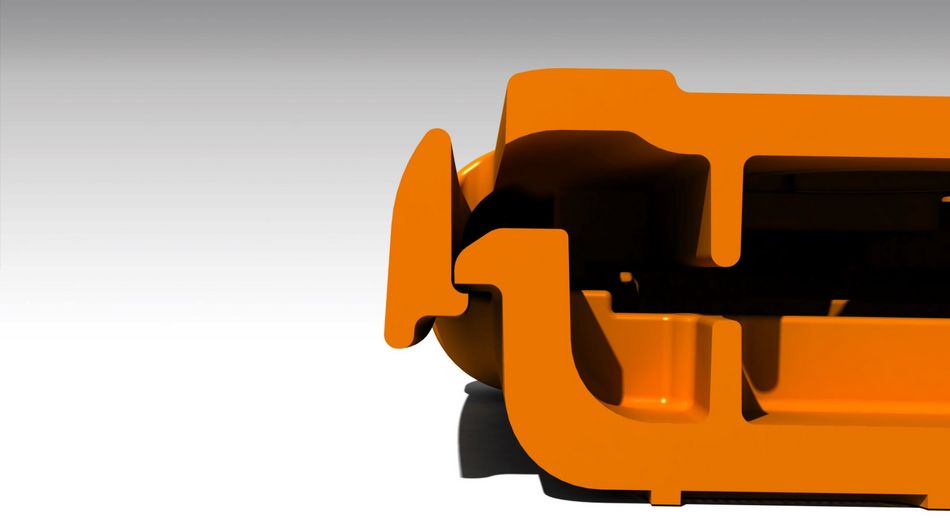

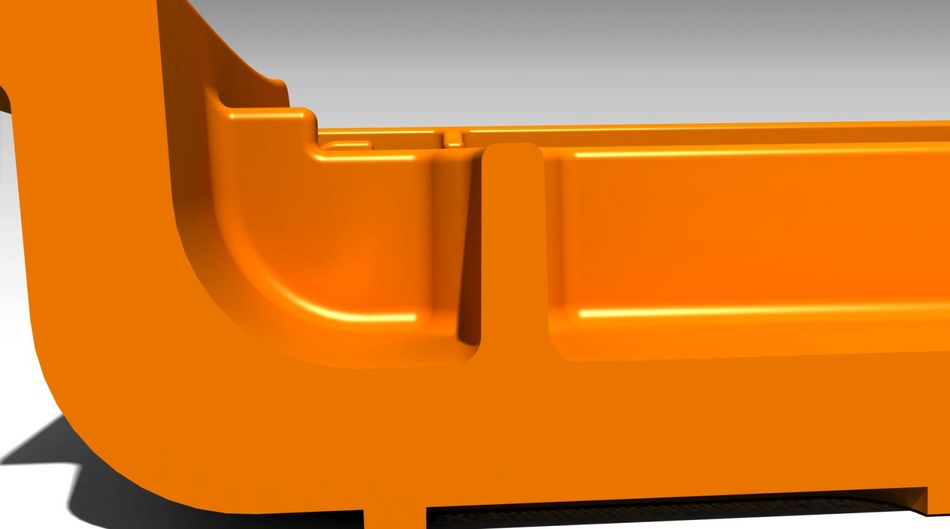

Radien: Grund: - fertigungsbedingt - einfachere Fertigung

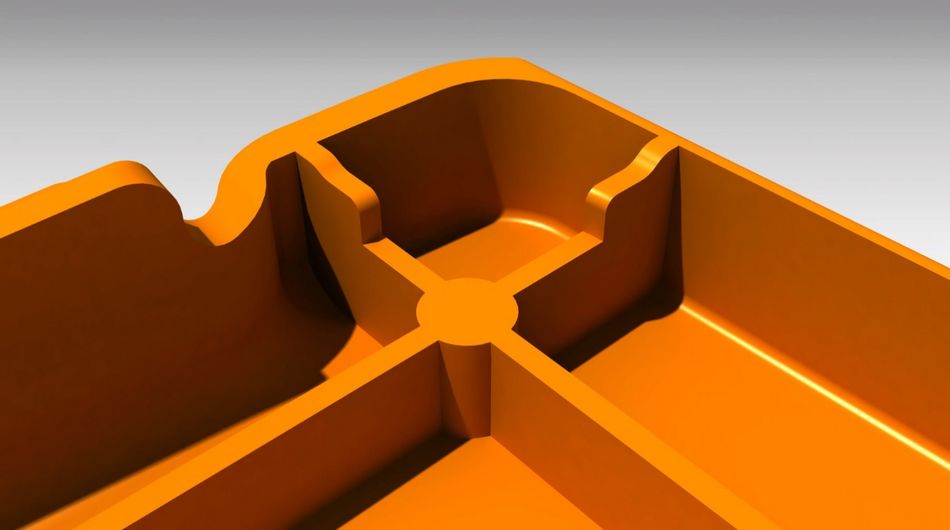

Rippenstärke = 0,4 – 0,6 der Wandstärke: Grund: zu dicke Rippen führen zu Einsenkungen auf der Aussenseite
erhabene Schriftzüge: Grund: - einfachere Fertigung - evtl. schönere Oberfläche

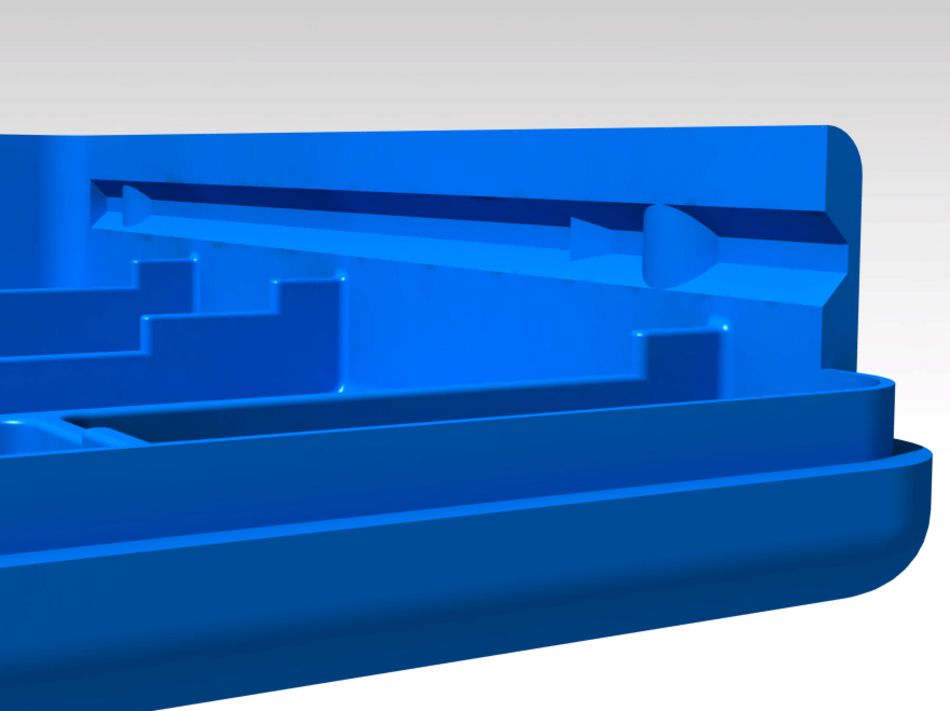

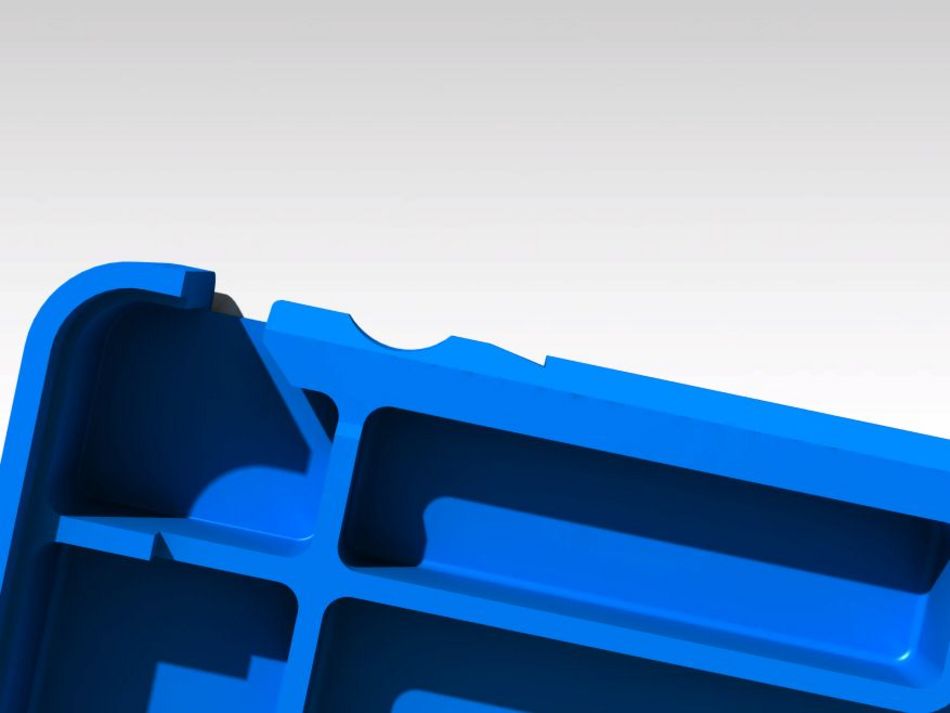

keine Hinterschneidung: Grund: eine Hinterschneidung kann nicht ohne weiteres aus dem Werkzeug ausgeworfen werden
keine Massenanhäufungen: Grund: Einfallstellen durch Materialschwindung beim Abkühlen

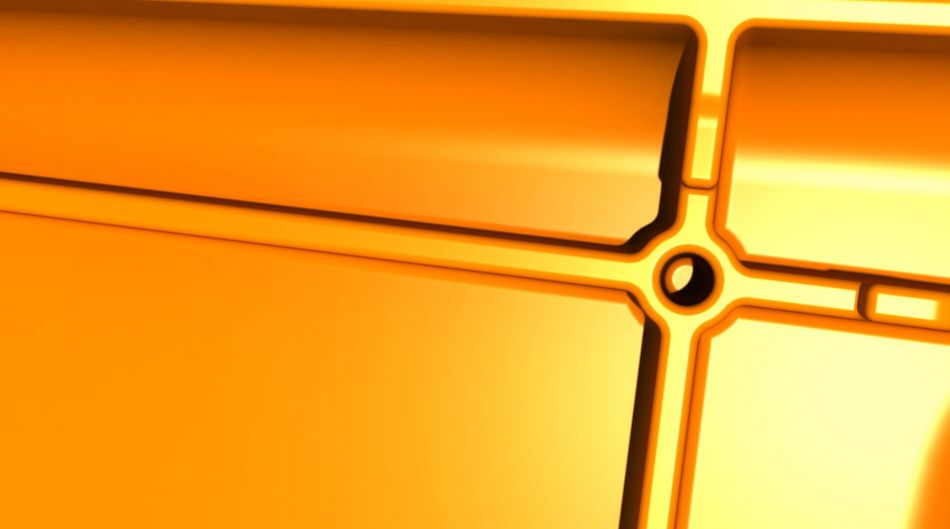

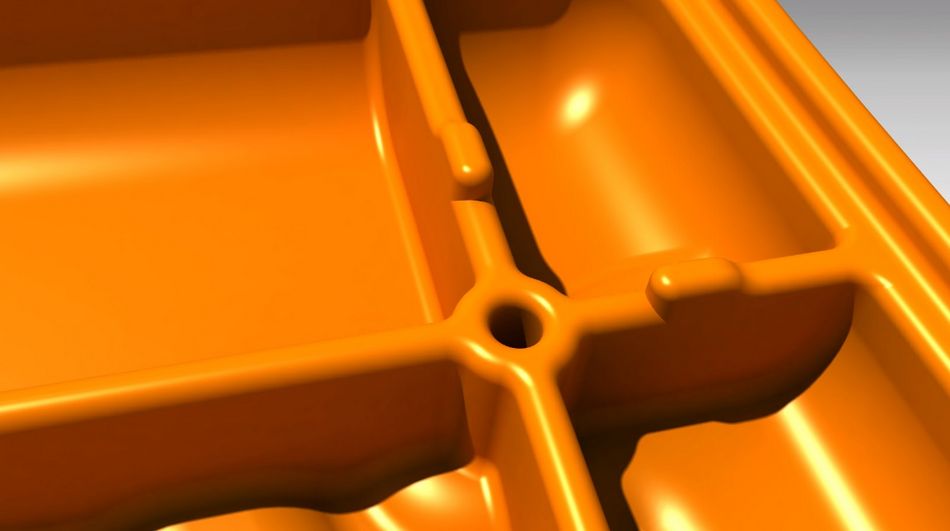

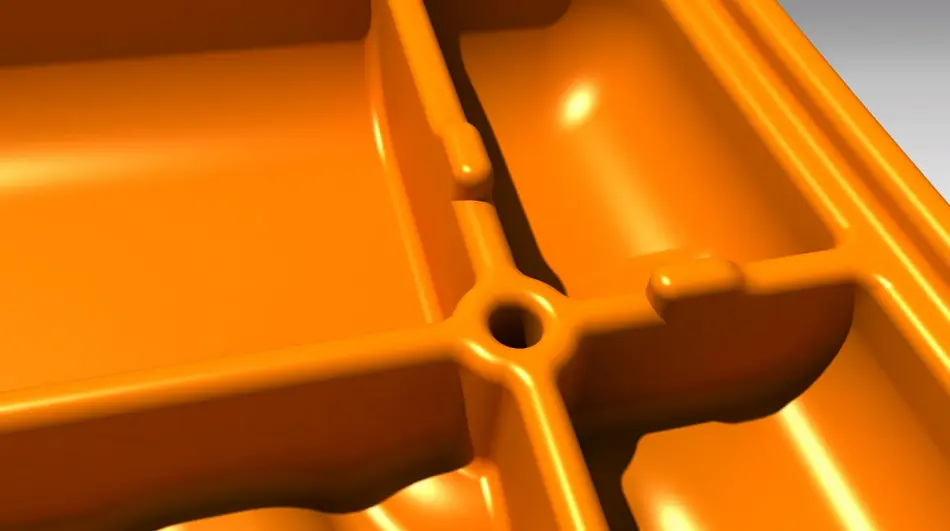

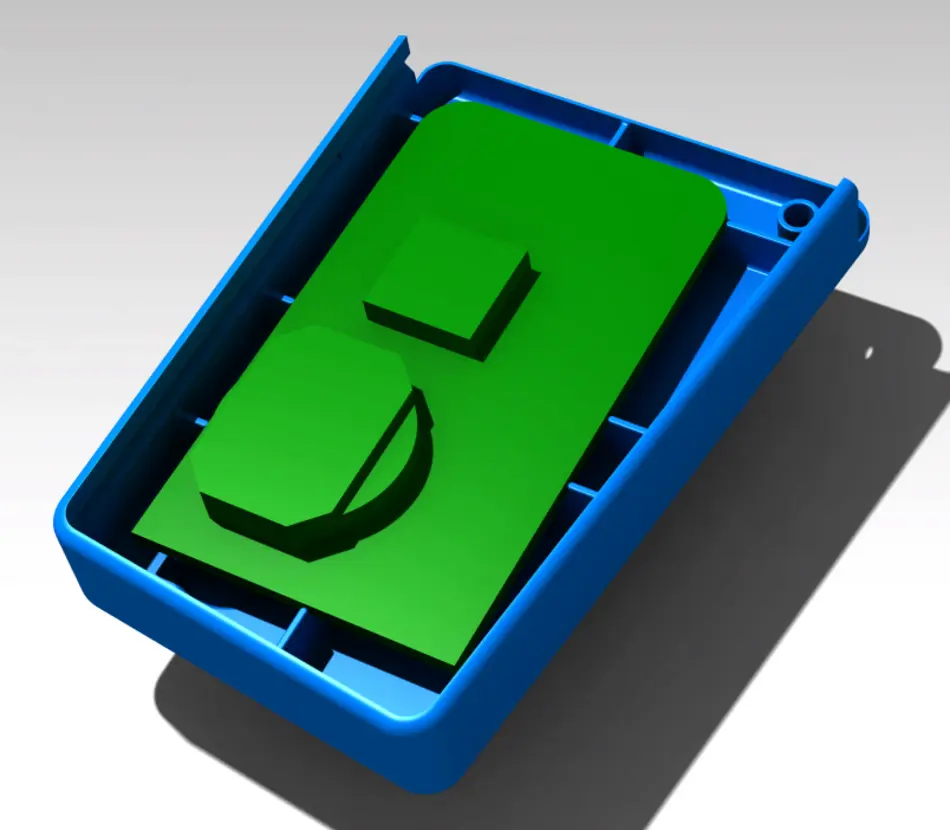

Umsetzung: Löcher in den Kreuzungen

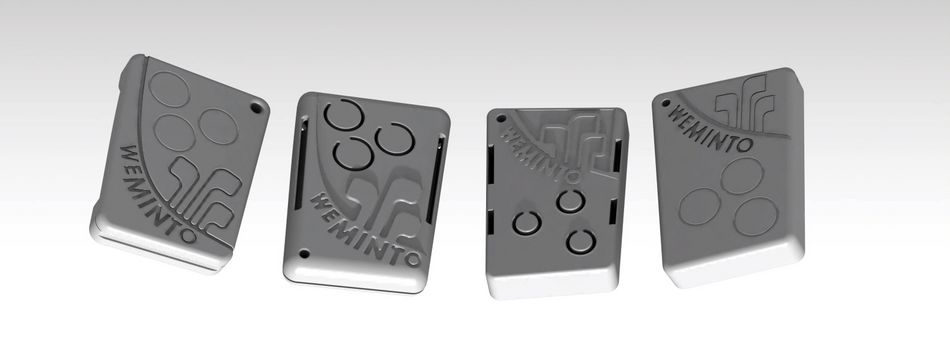

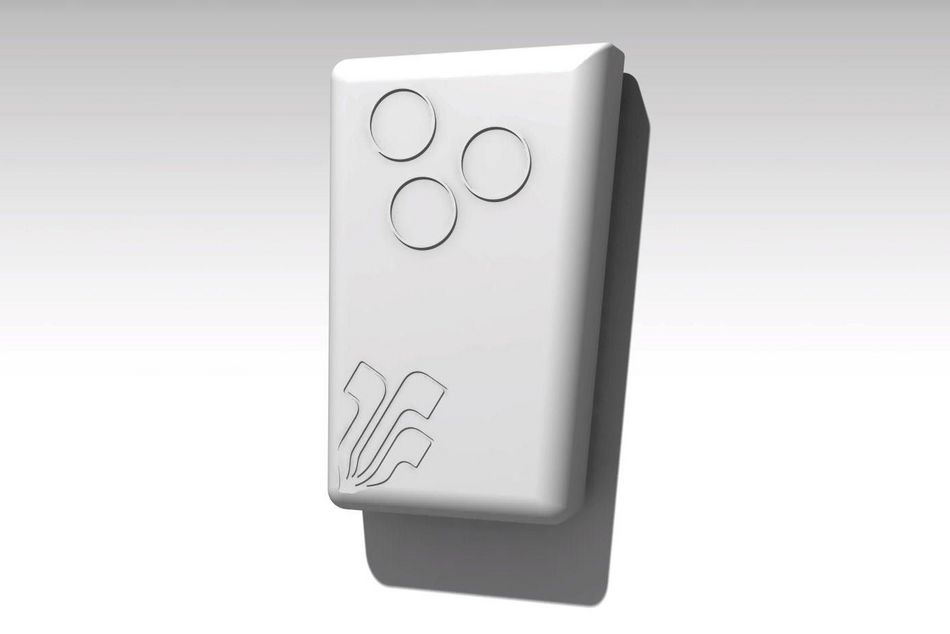

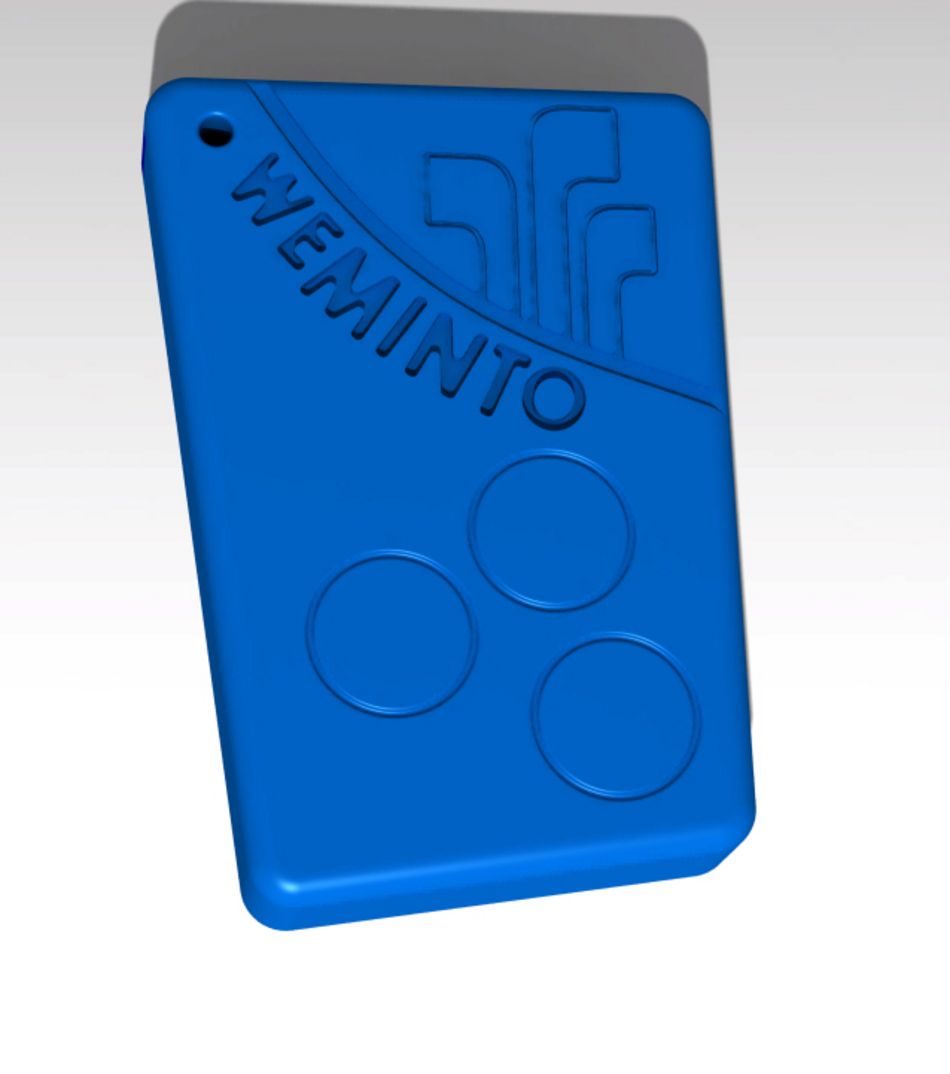

Fertiges Gehäuse

3D Druck

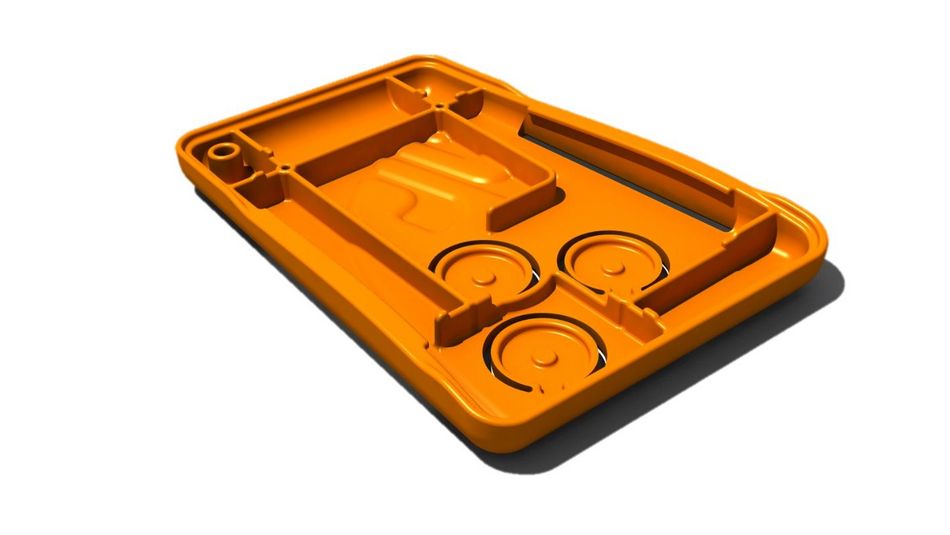

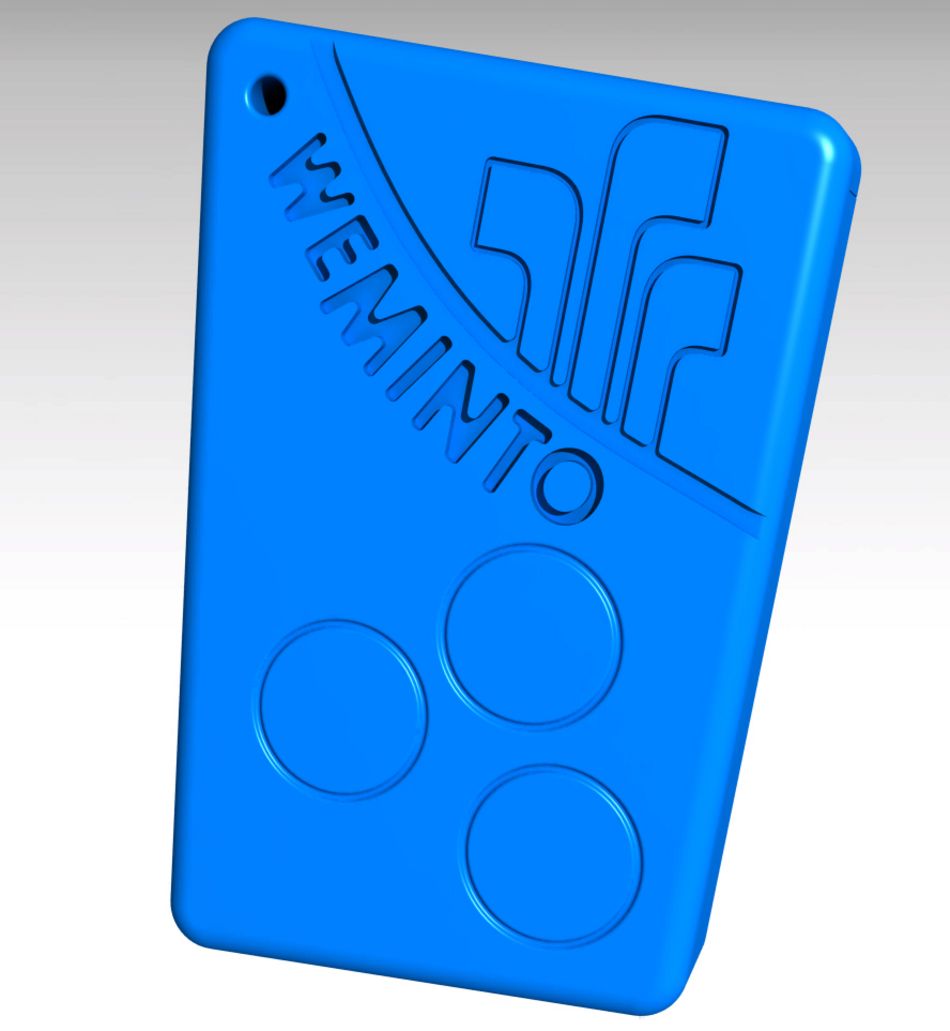

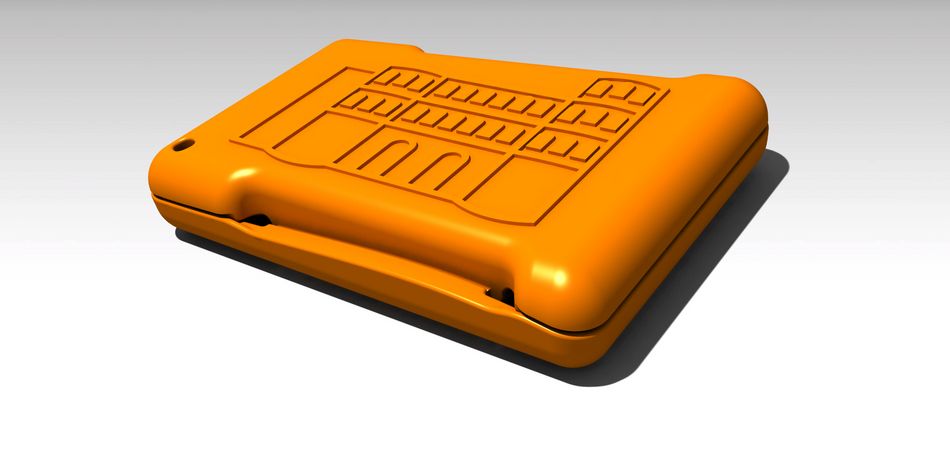

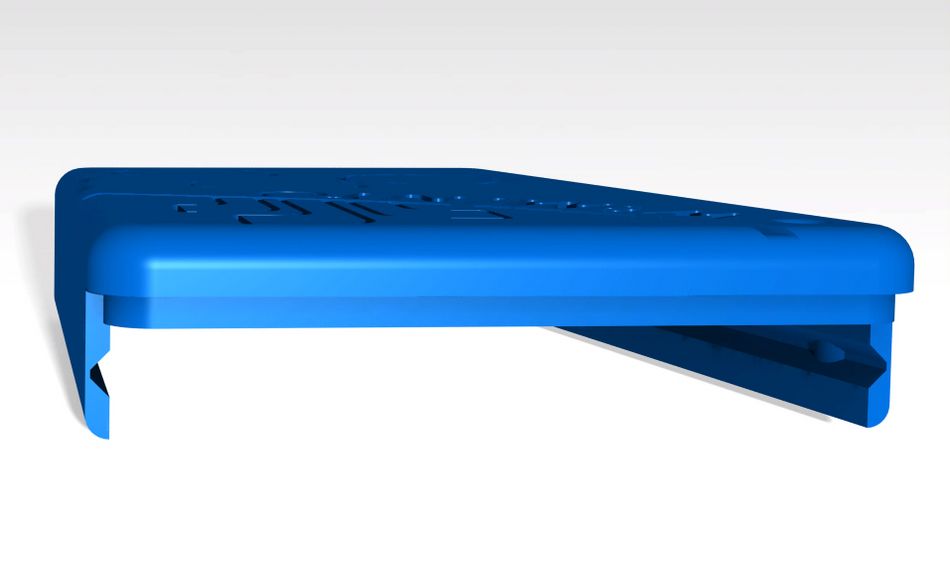

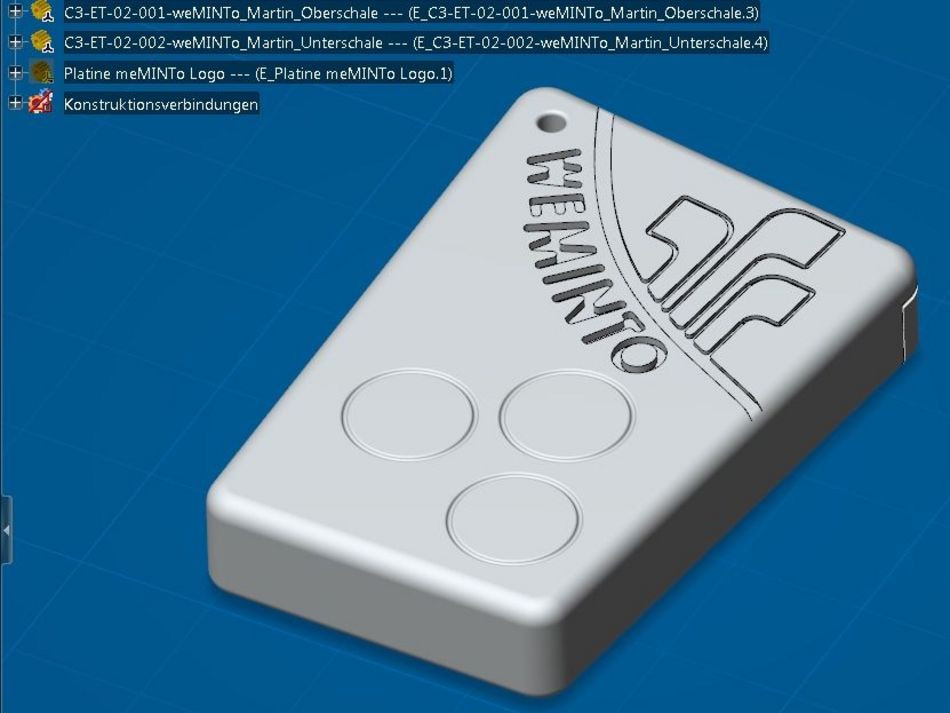

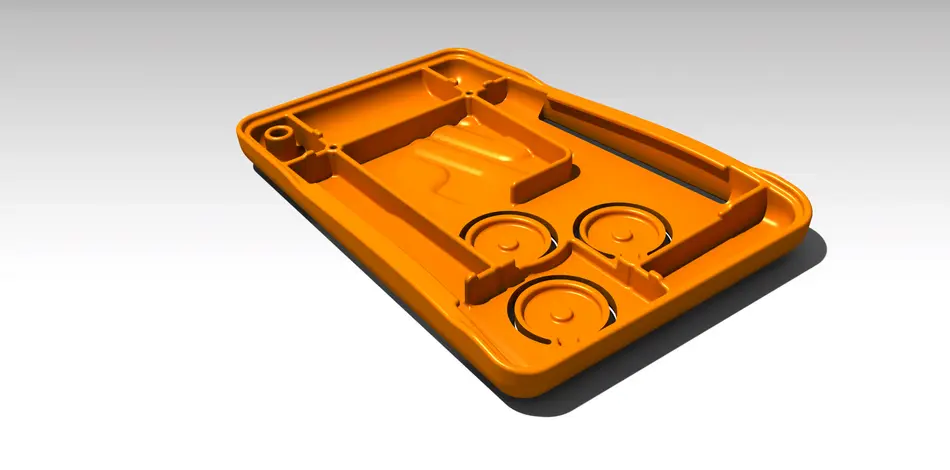

Oberschale

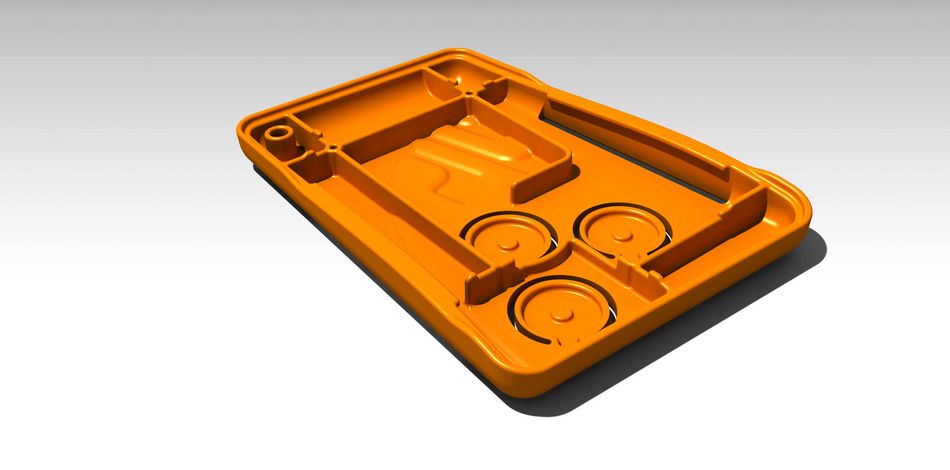

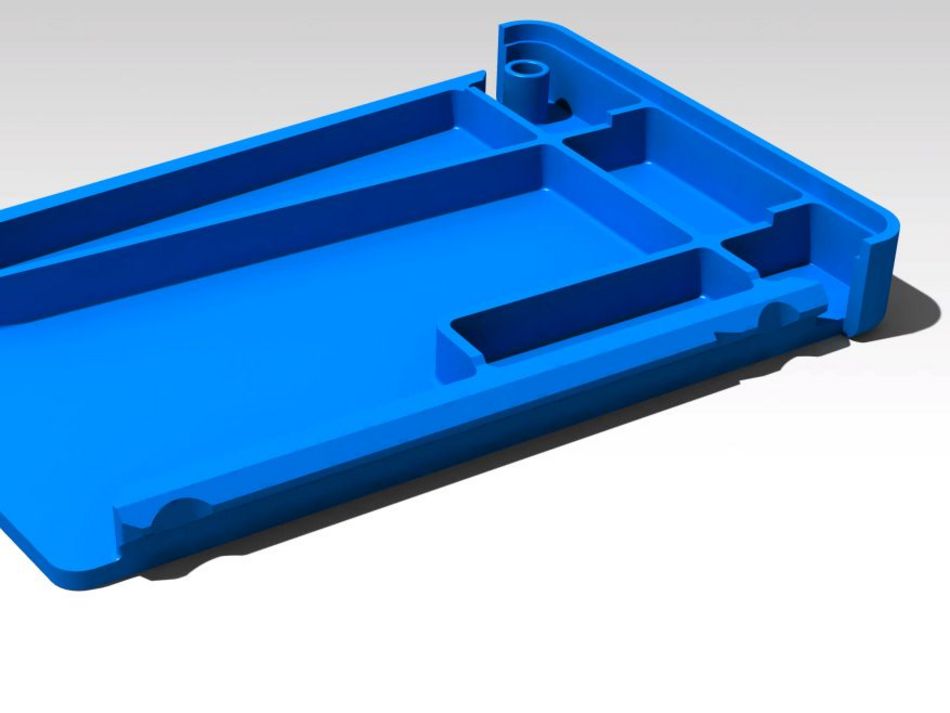

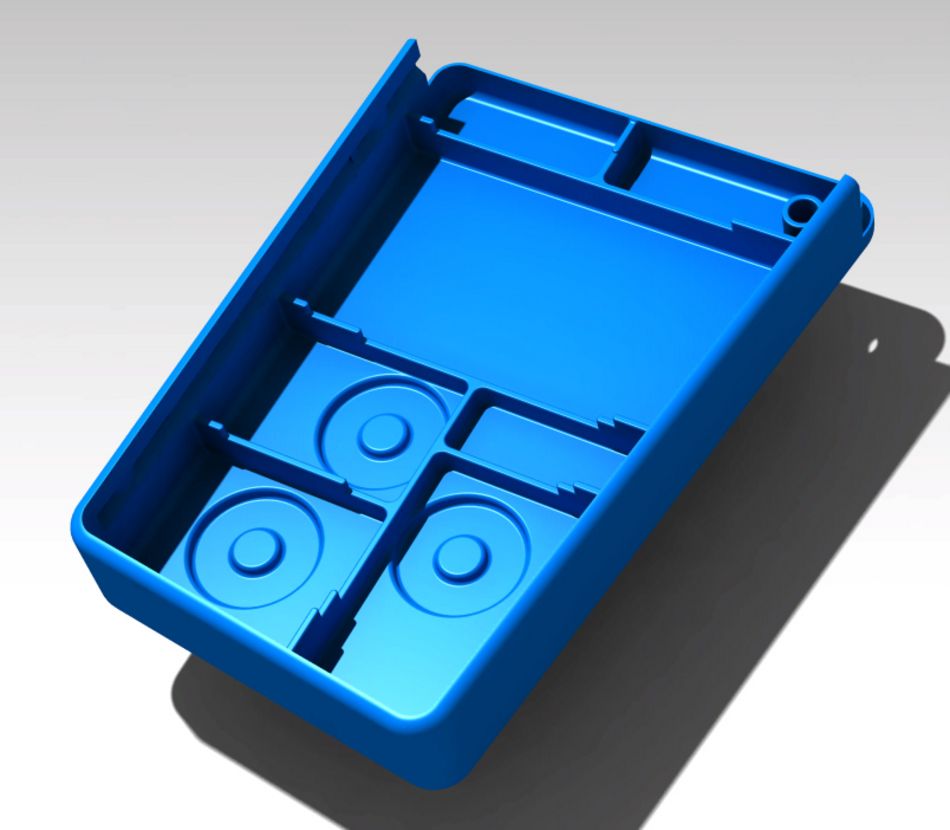

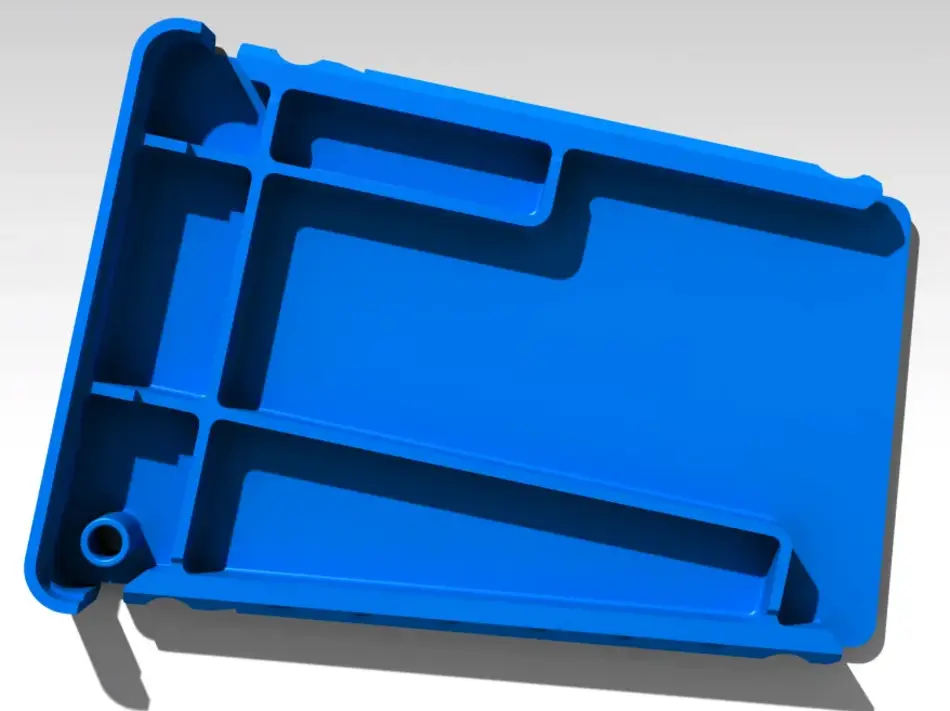

Unterschale

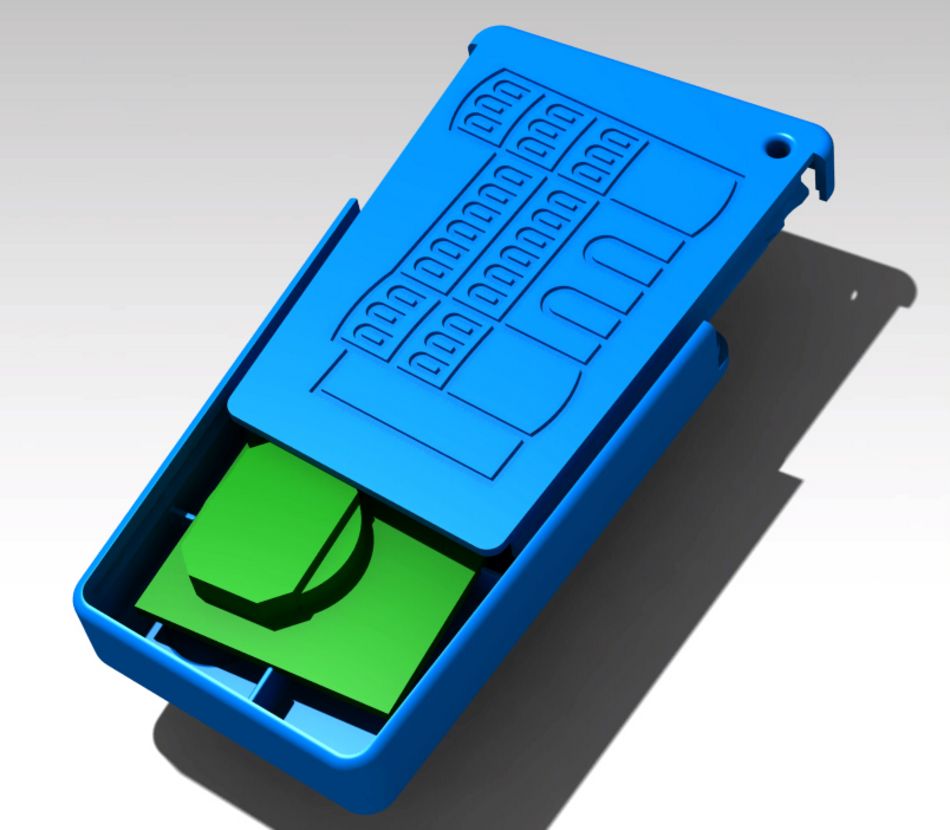

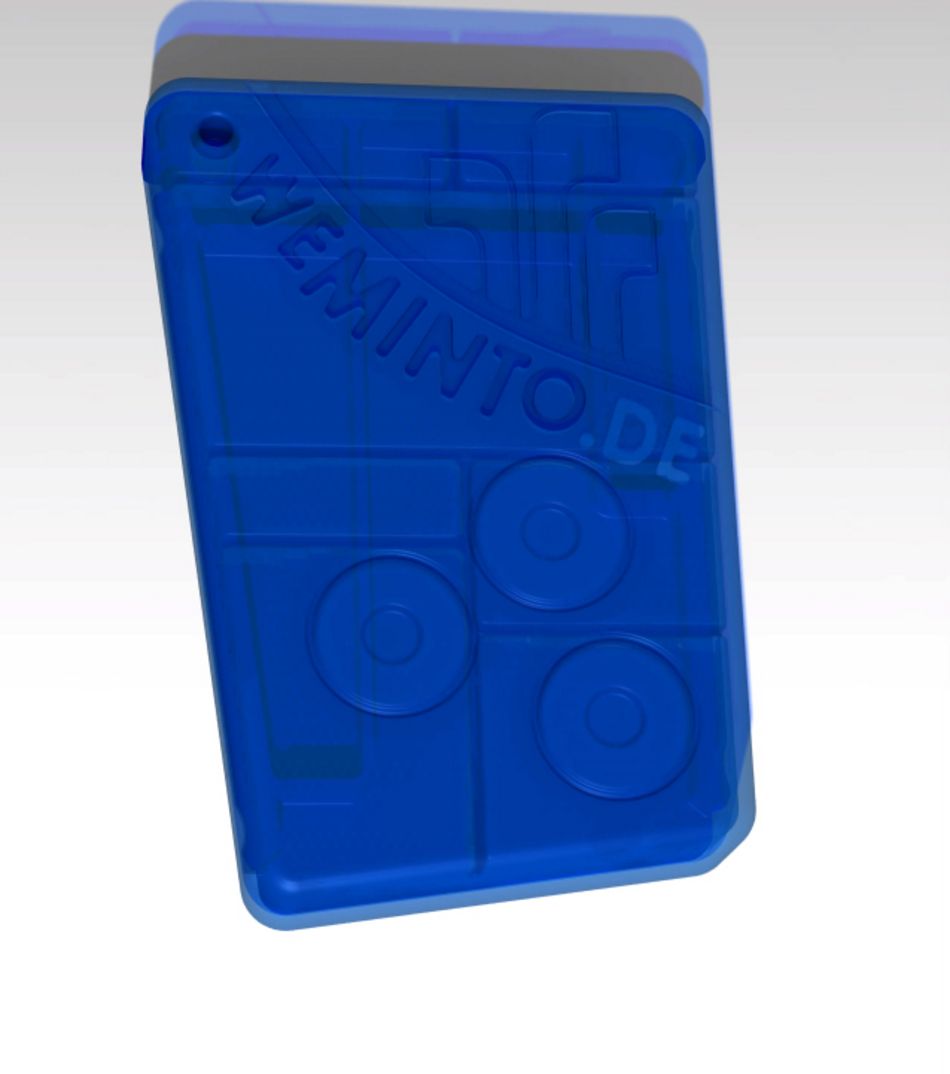

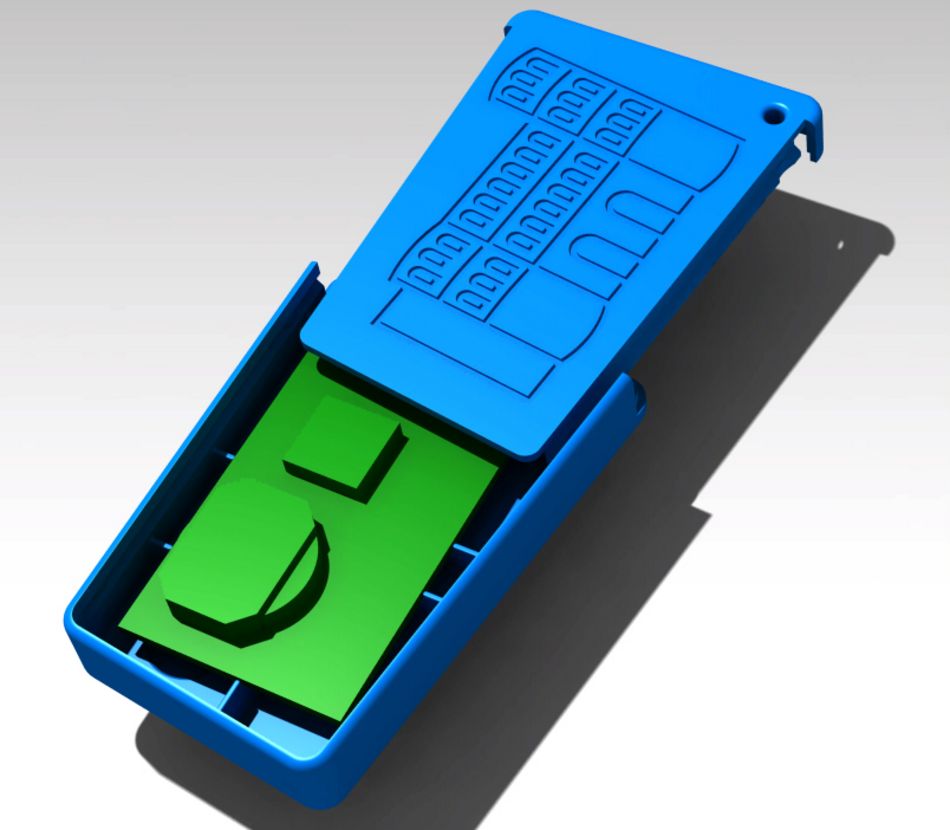

Ober- und Unterschale

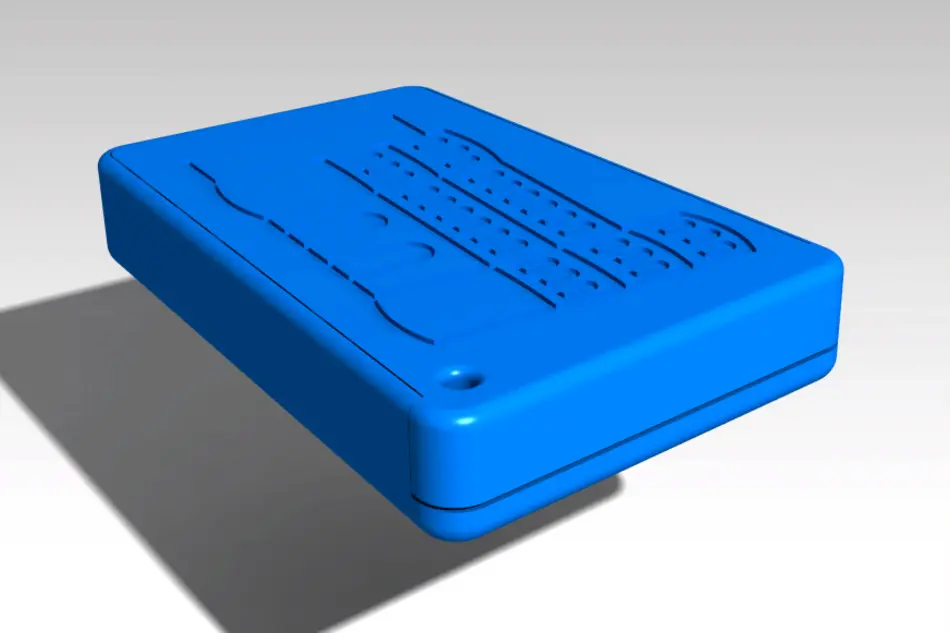

Schriftzug innerhalb des Bauteils: Nur im 3D Druck machbar

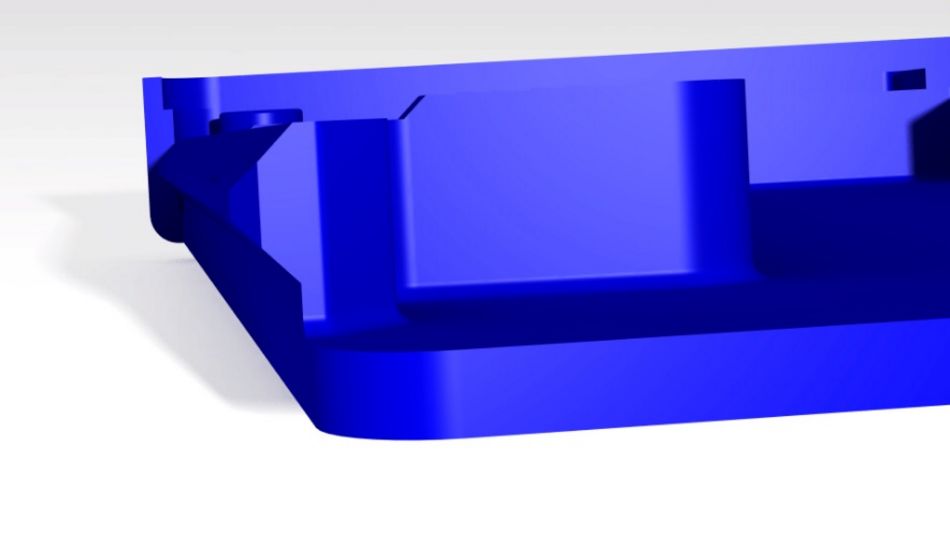

Keine Rippen an den fertigungsbedingten Anbindungsstellen der Platine
Druck ohne Stützkonstruktion: Keine Nachbearbeitung

Erkennungsmerkmale

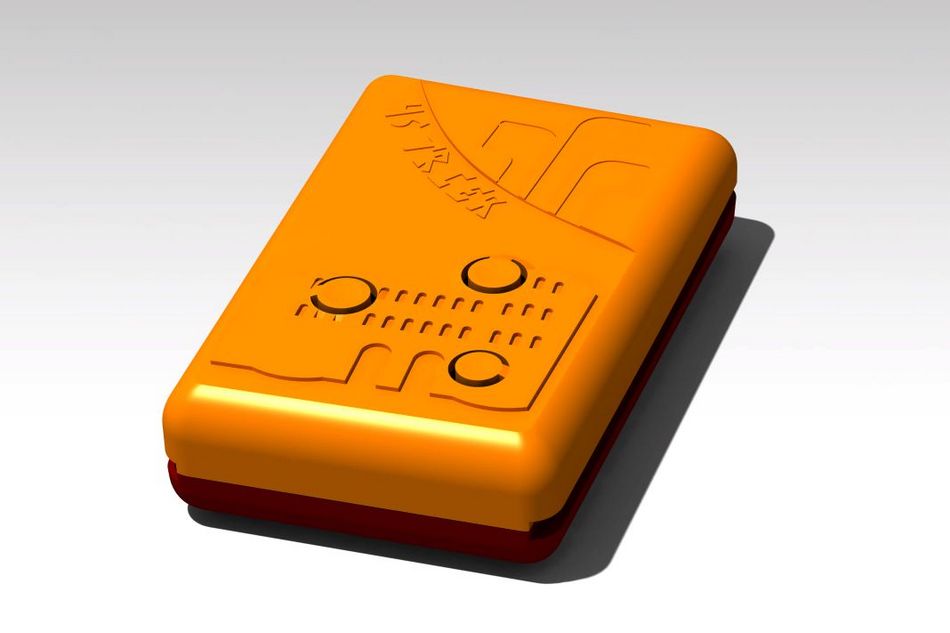

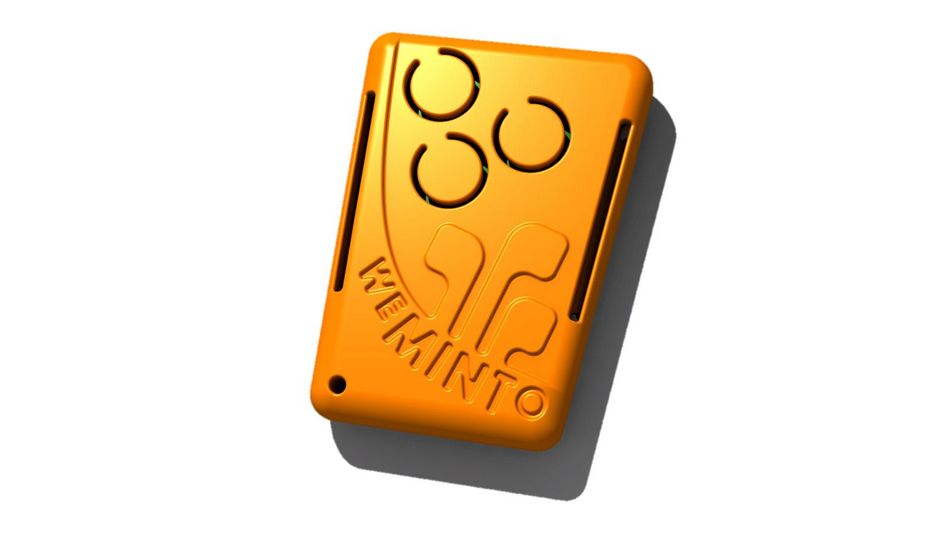

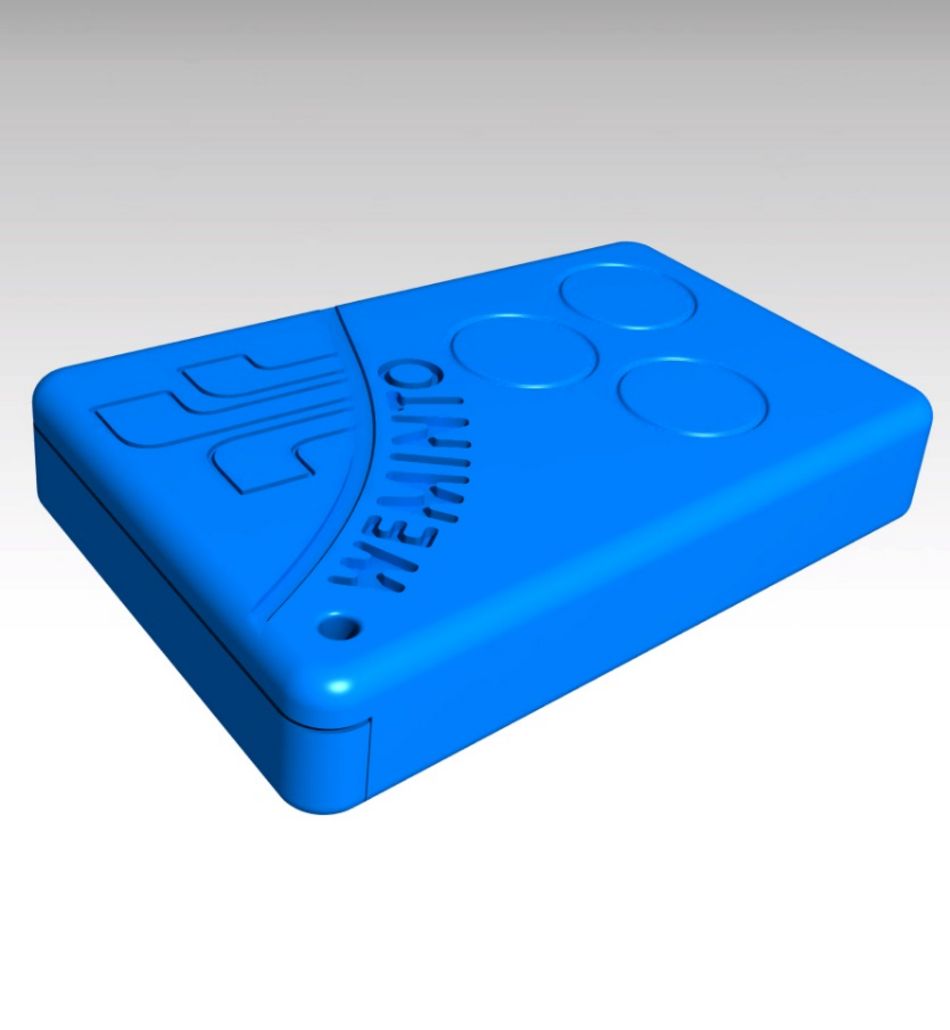

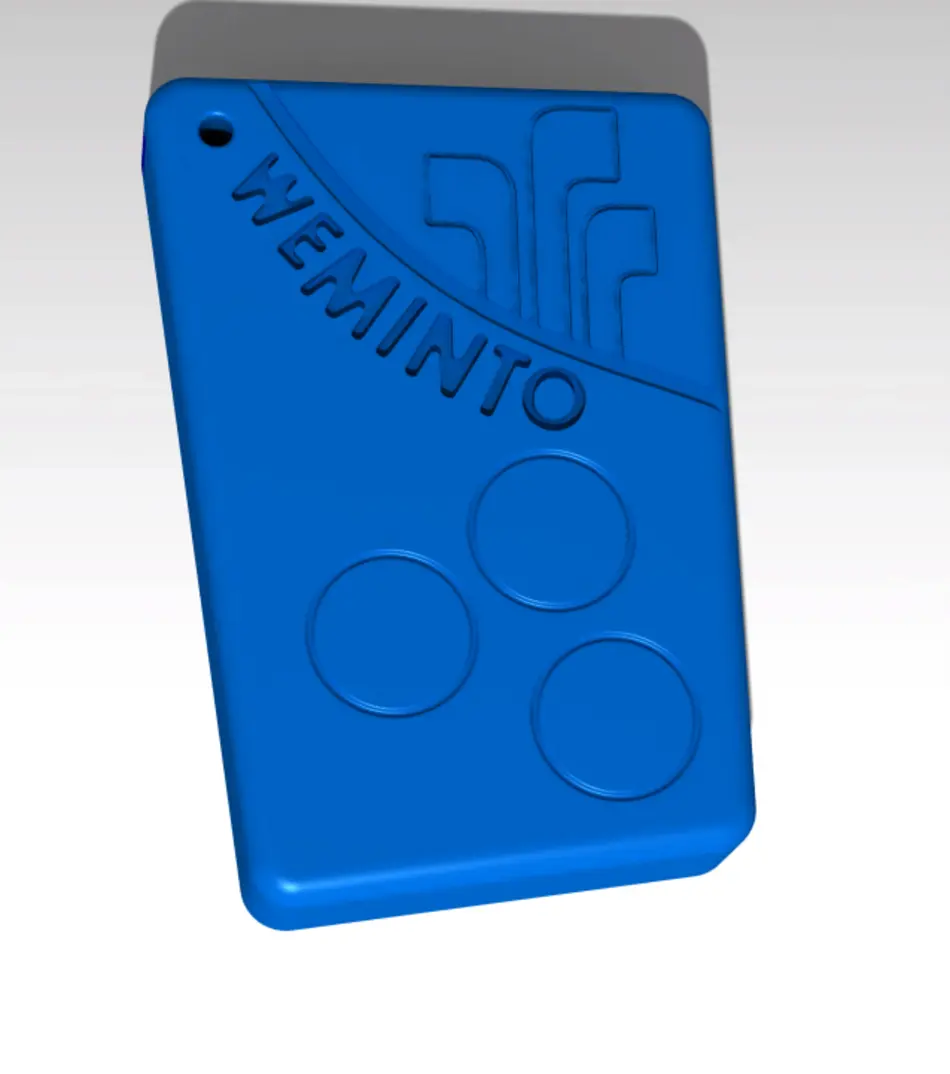

weMINTo Schriftzug und Hochschullogo

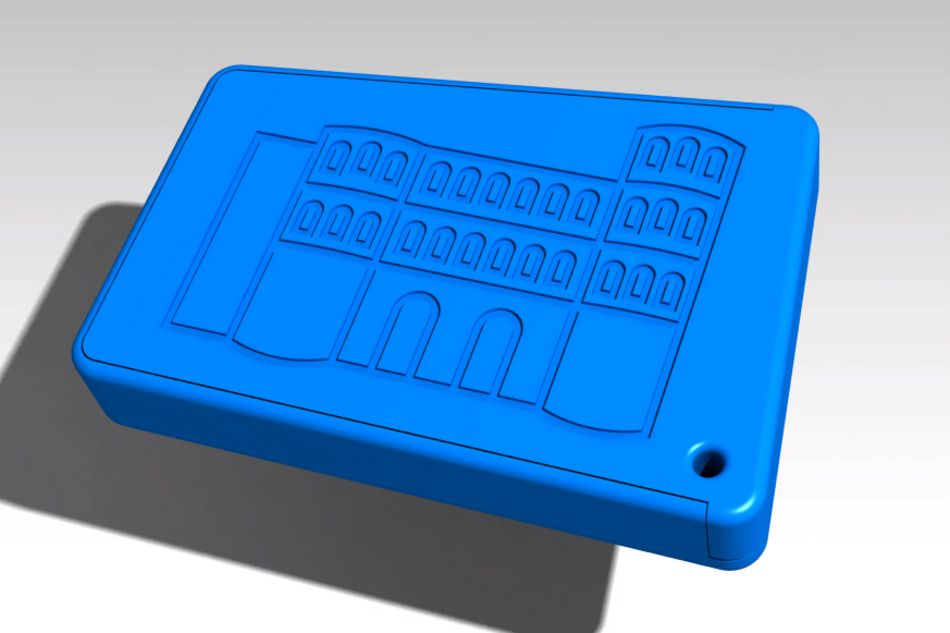

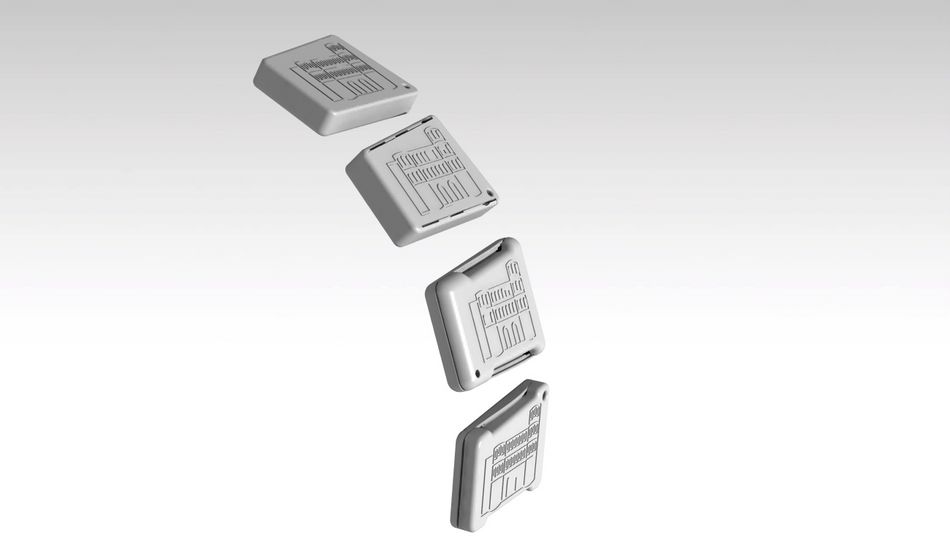

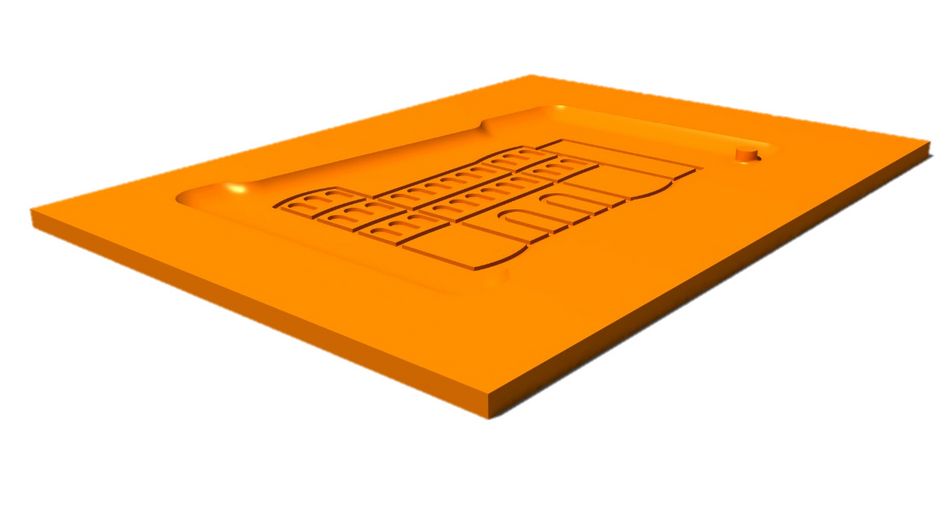

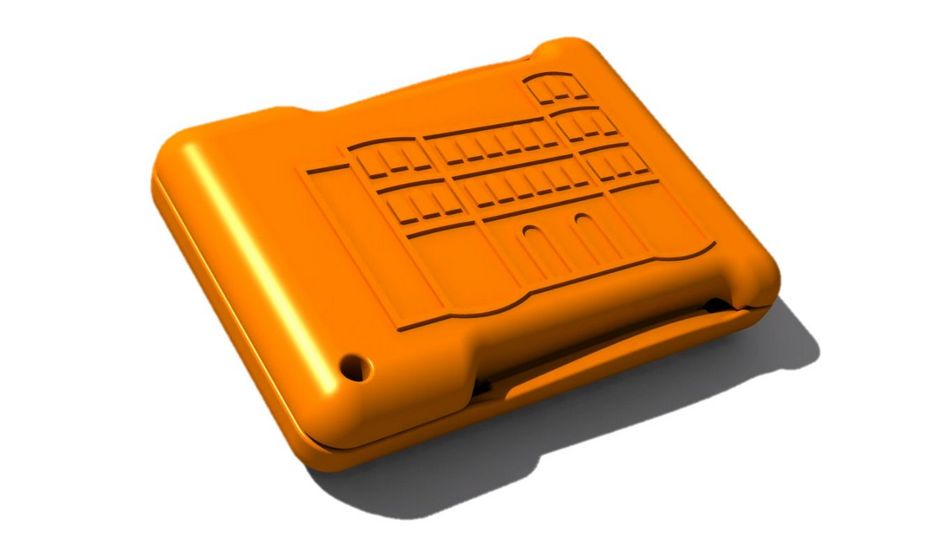

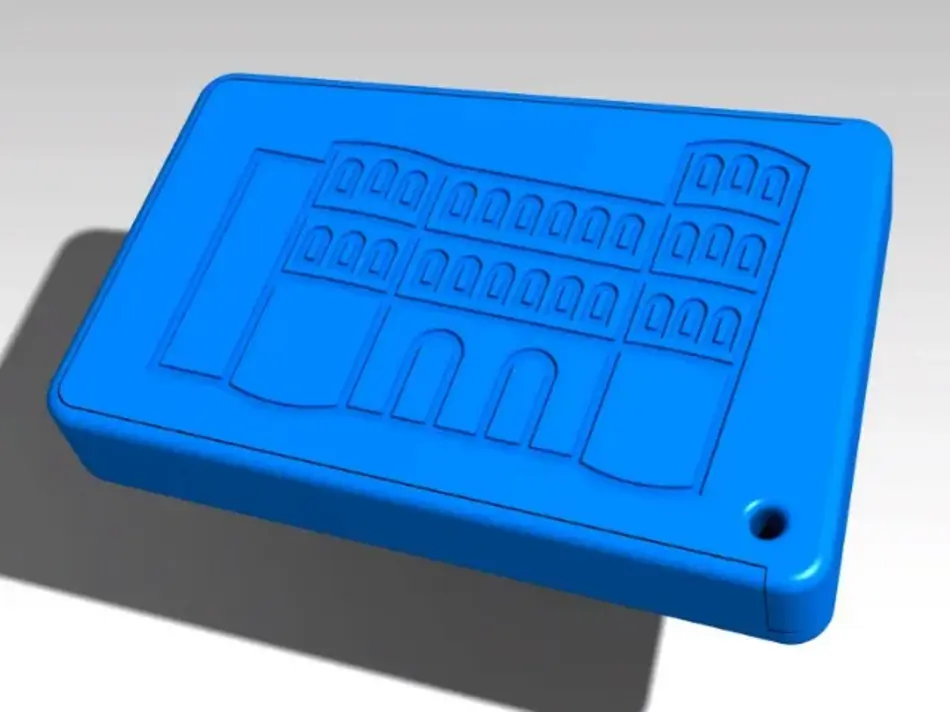

Abbildung Porta Nigra auf der Rückseite

Infos zum Projekt

Studierende Silas Martin
  Micha Monshausen
Projektgruppe WS13MH03
Studiengang Maschinenbau
Modul CAD III
Kontext Prozessoptimierung, Methodenentwicklung, Wissensbasierte Konstruktion und Spritzguss
