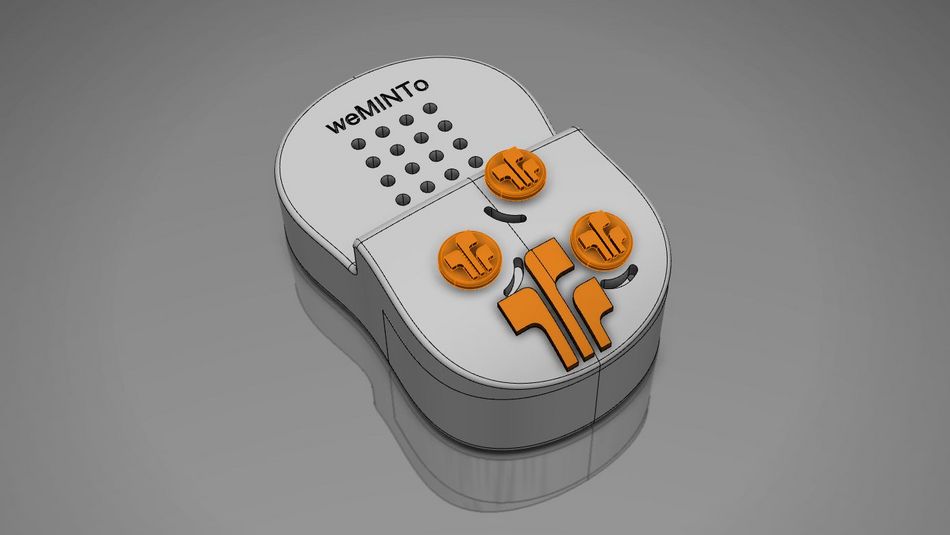

Digitale Produktentwicklung und Fertigung der Spielkonsole „weMINTo“

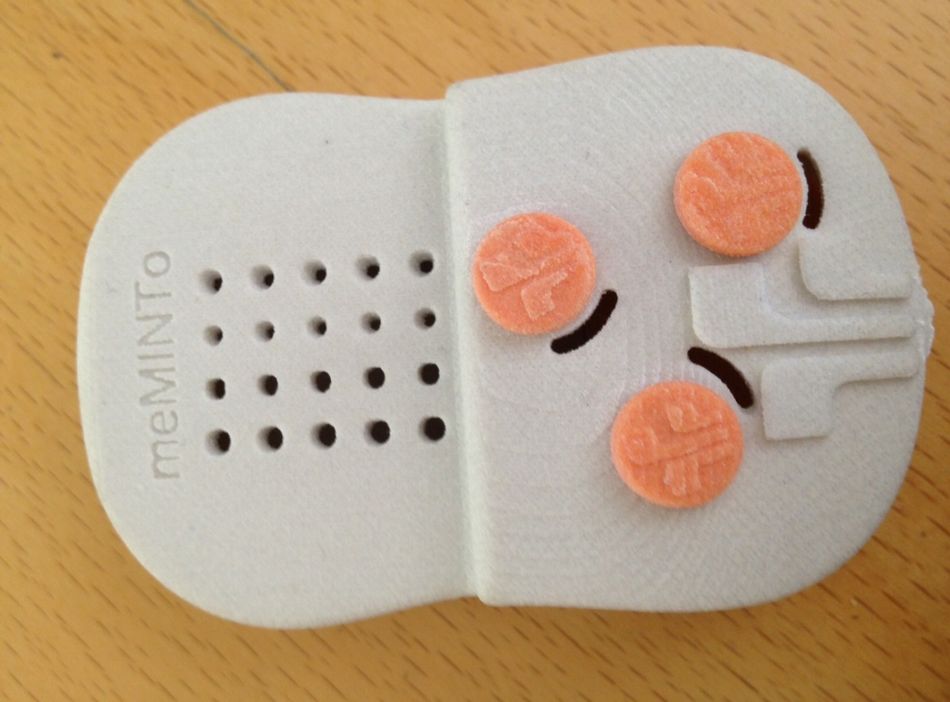

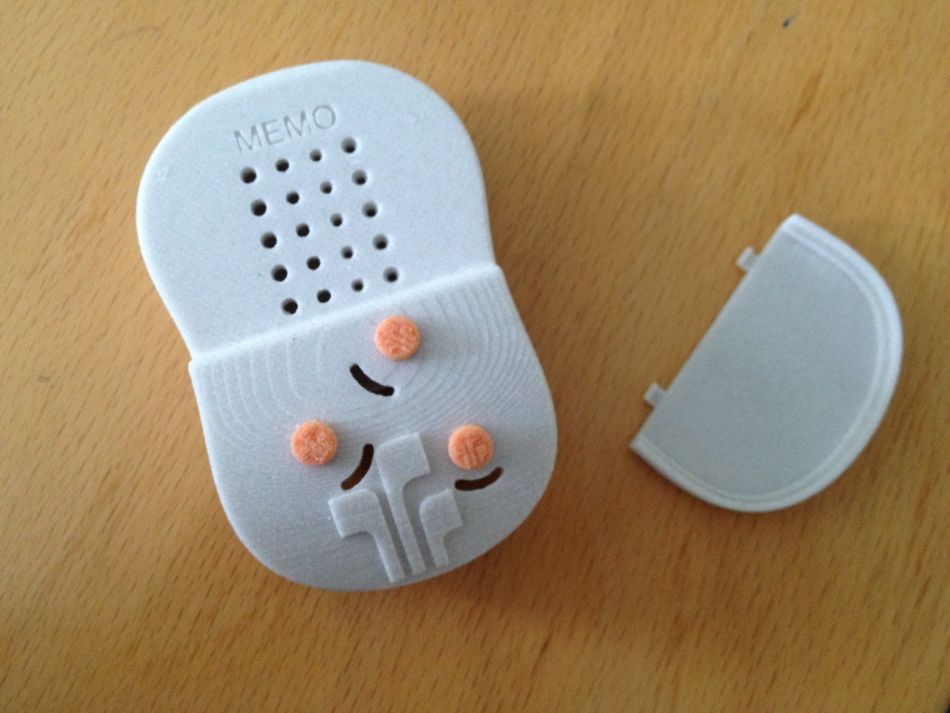

Produktentwicklung eines Spielkonsole-Gehäuses zur Fertigung im Kunststoffspritzguss.

Aufgabenstellung

  • Neue Variante für die Spielekonsole „weMINTo“ entwerfen
  • Fertigungsverfahren, Rabid Prototyping (3D-Druck)
    • Losgröße 1 bis Kleinserienfertigung (20 Stck.)
  • Projekt Ende: Funktionsprototyp

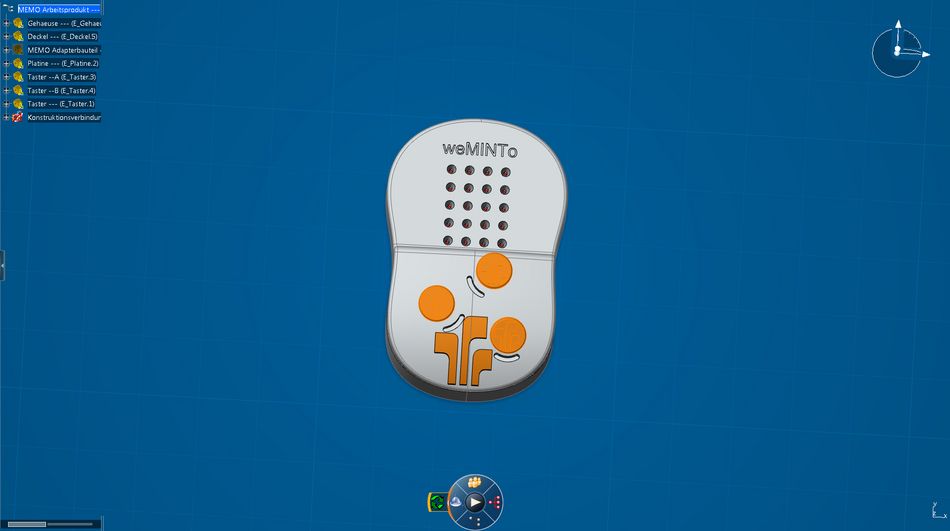

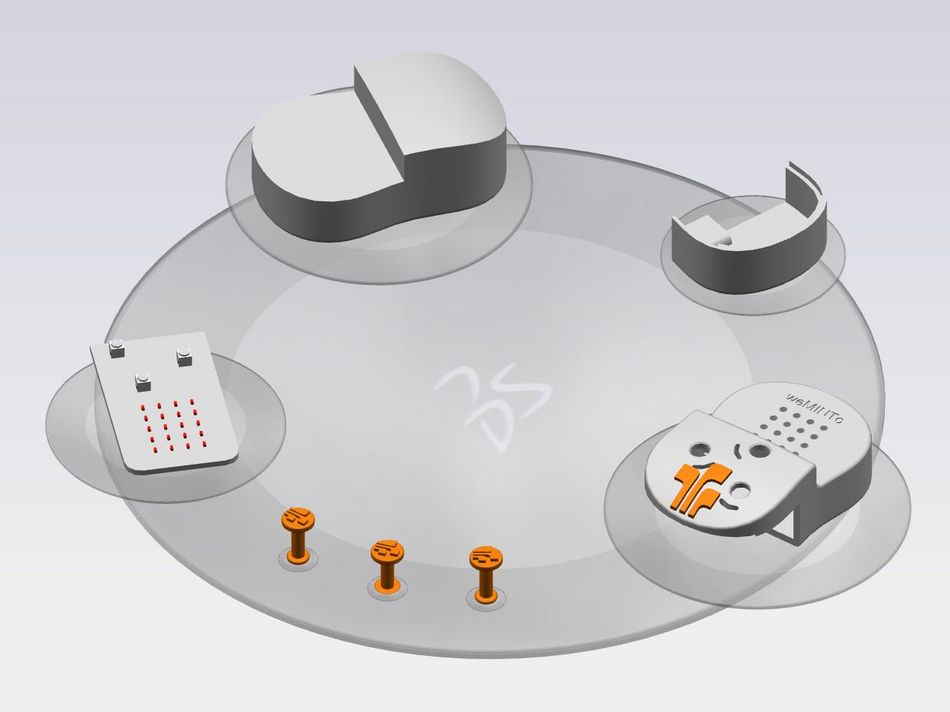

Baugruppe

Adapterbauteil

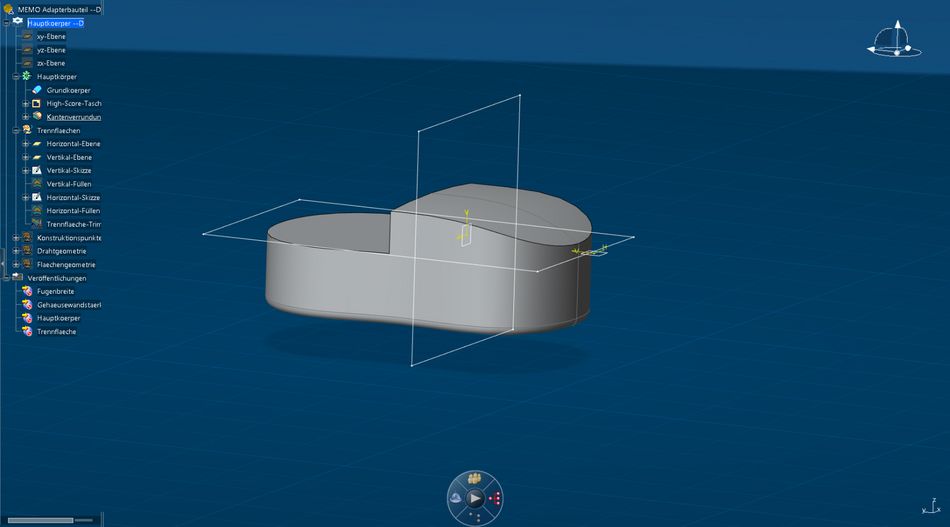

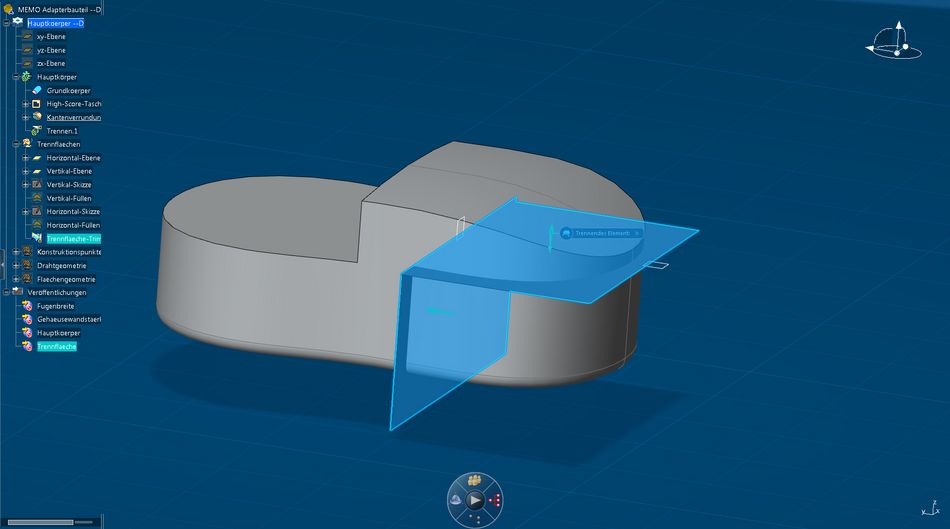

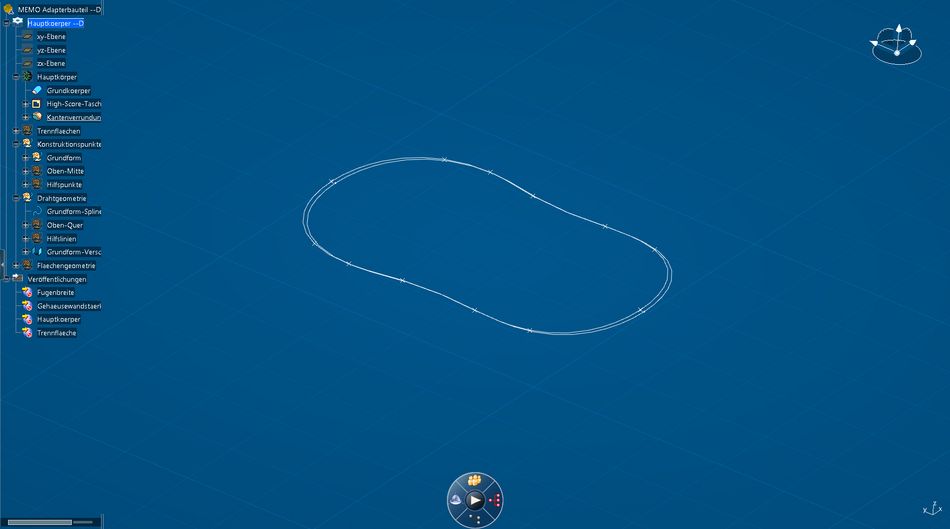

Erstellen der Grundform

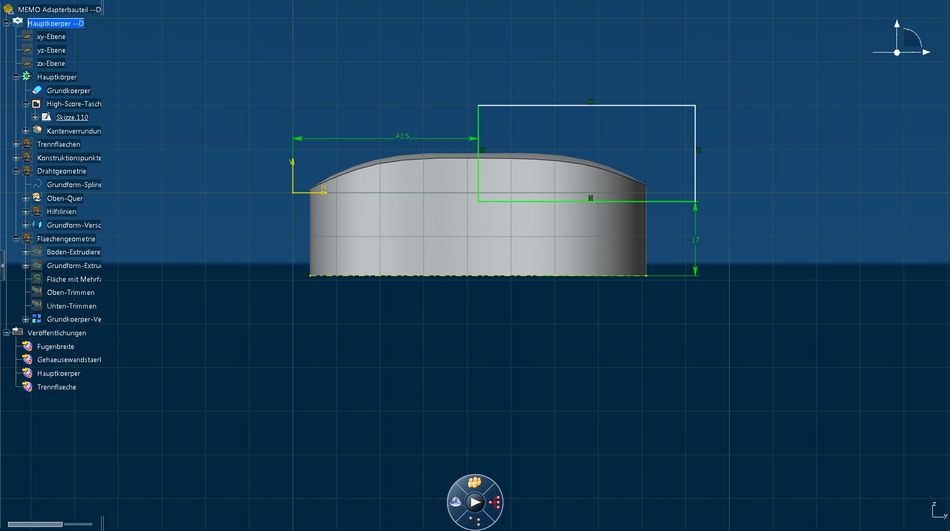

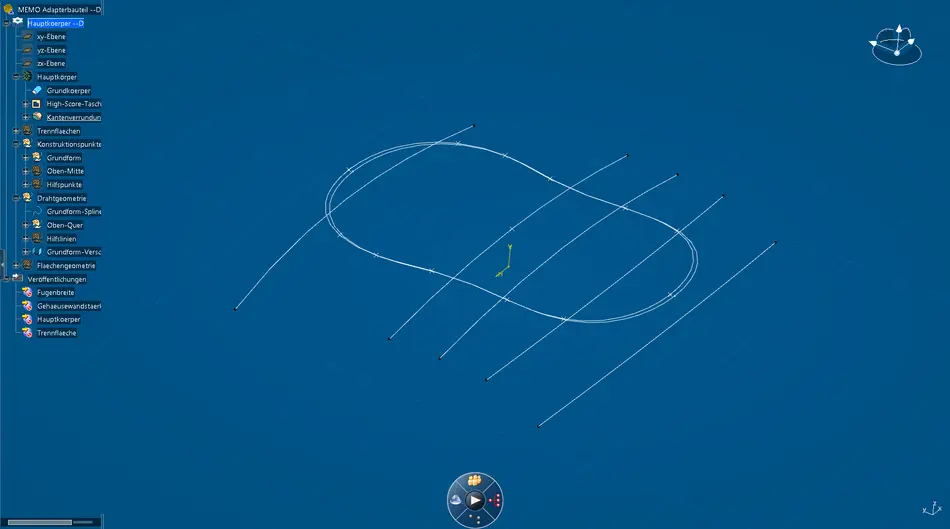

Erstellen der oberen Quer-Splines

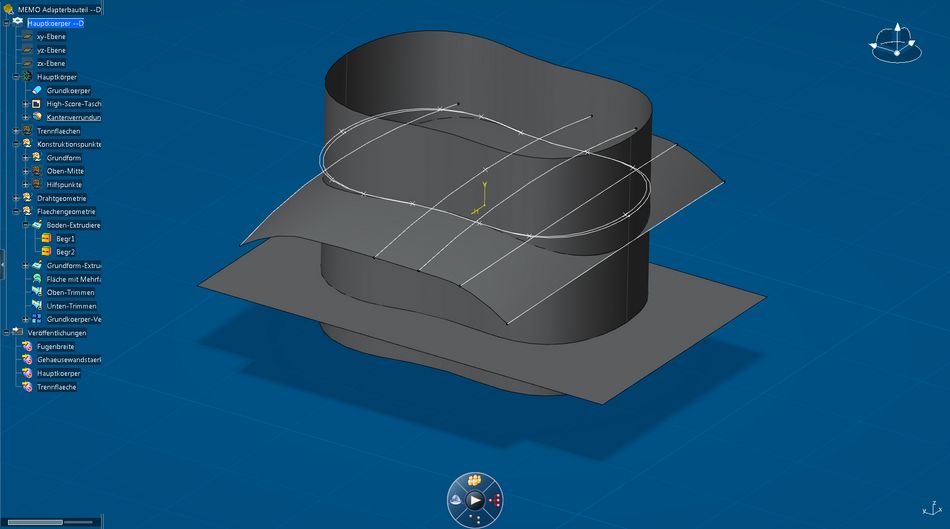

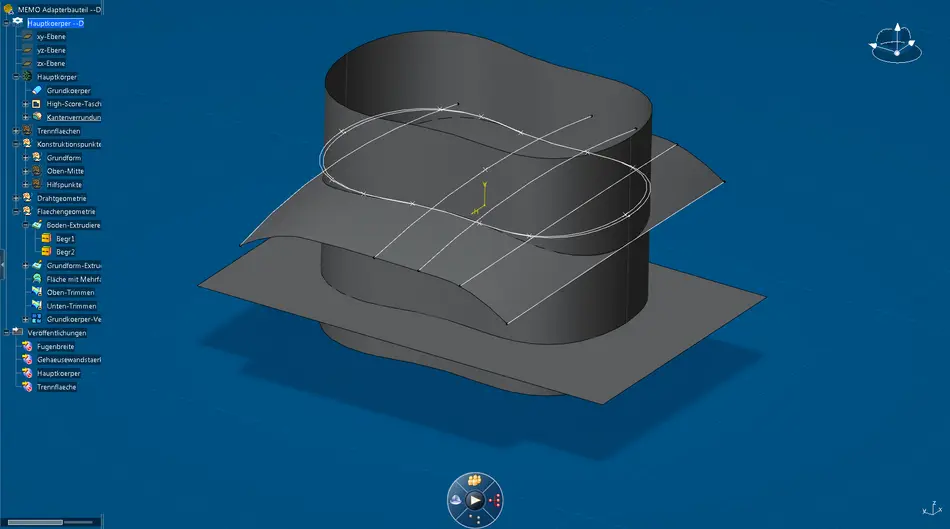

Erstellen von Extrusionsflächen

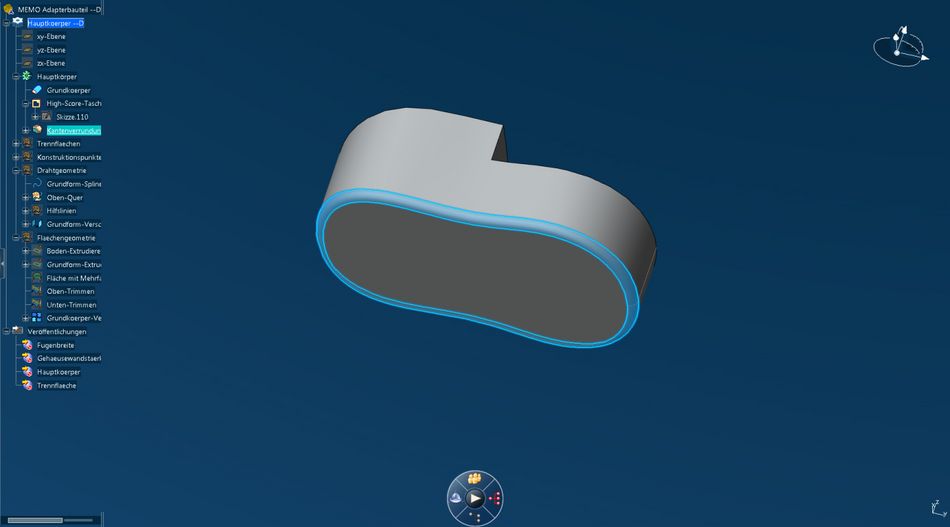

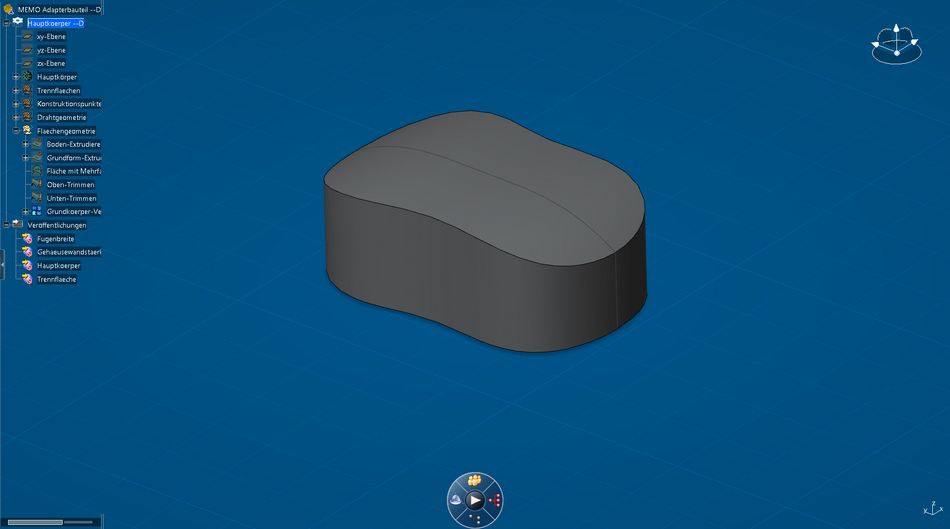

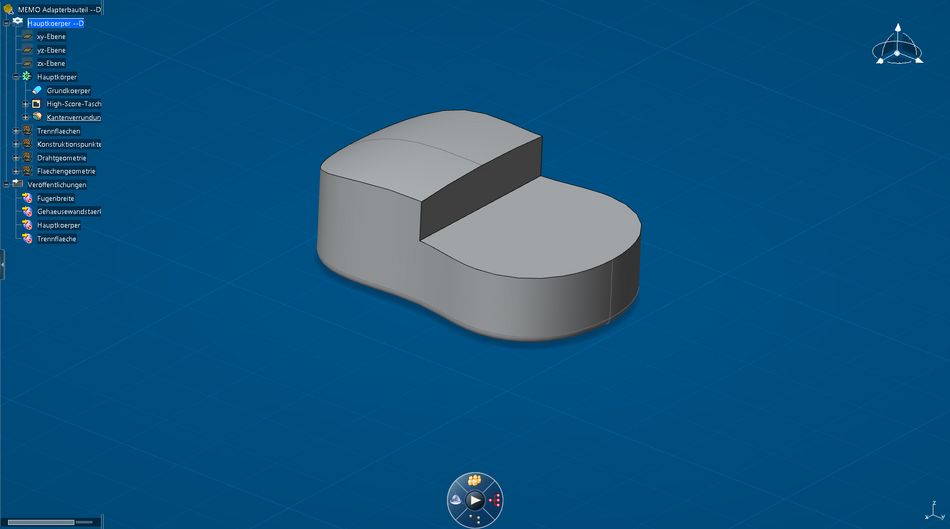

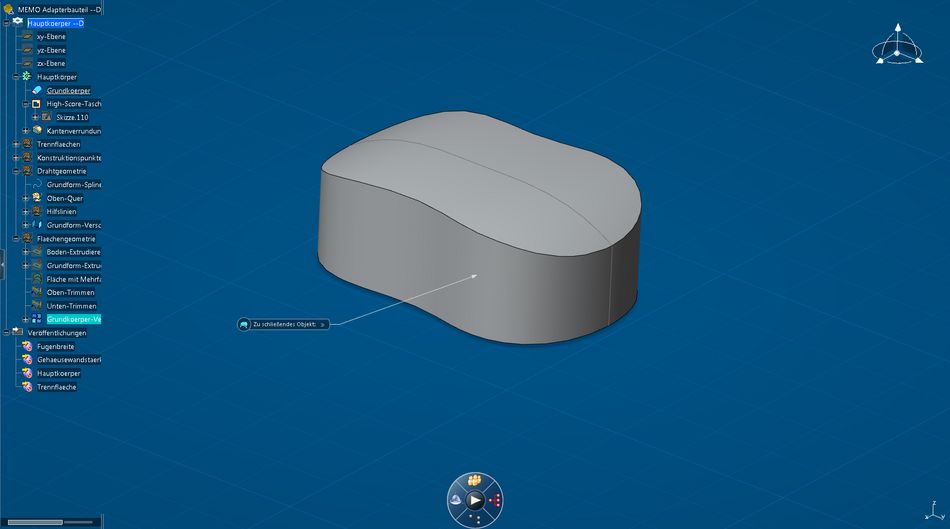

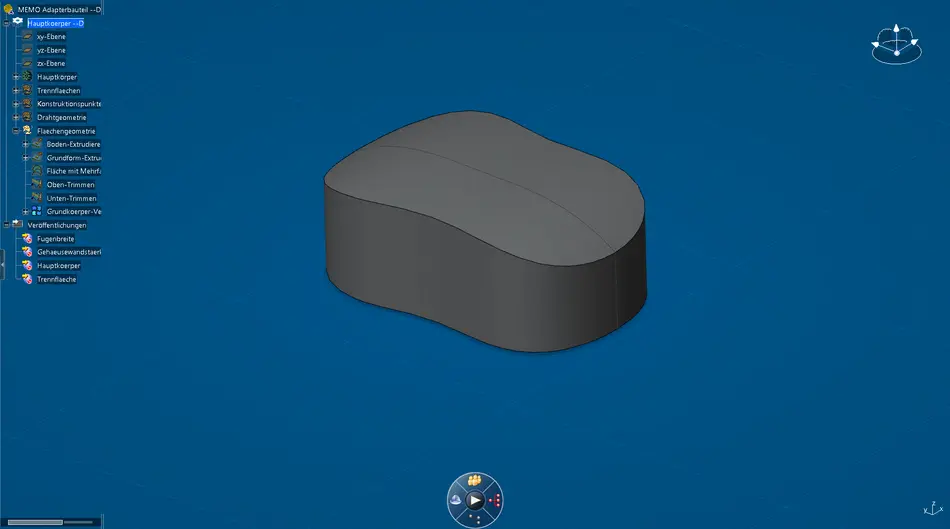

Erstellen des Grundkörpers
Skizze Rahmen erstellt
Ausfüllen des Rahmens
Trimmen der Flächen

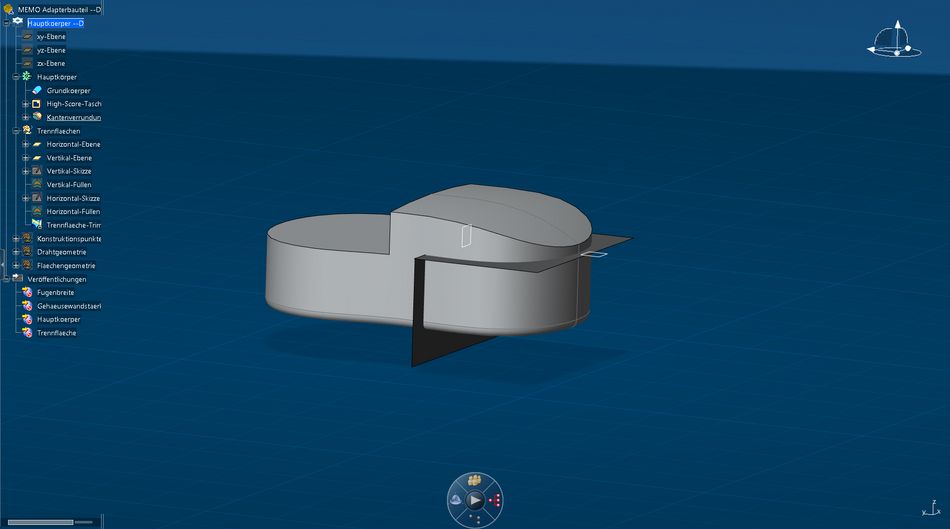

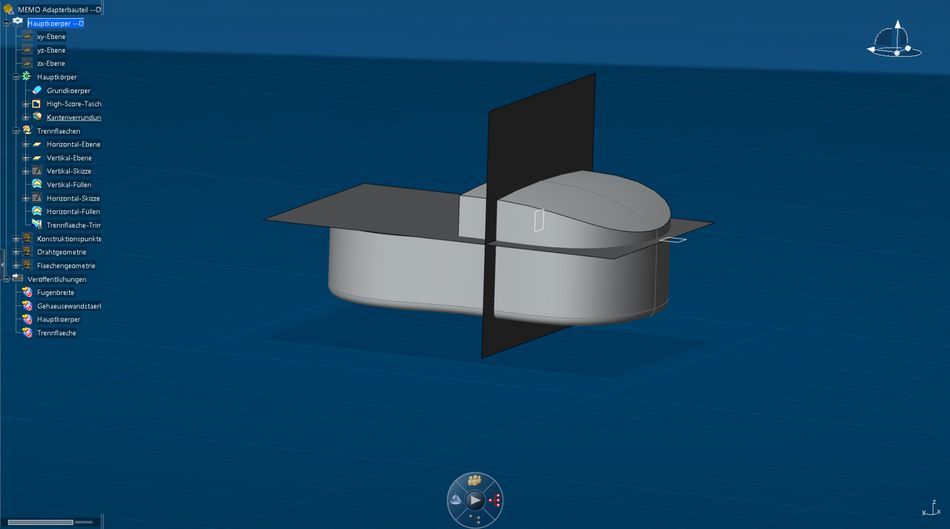

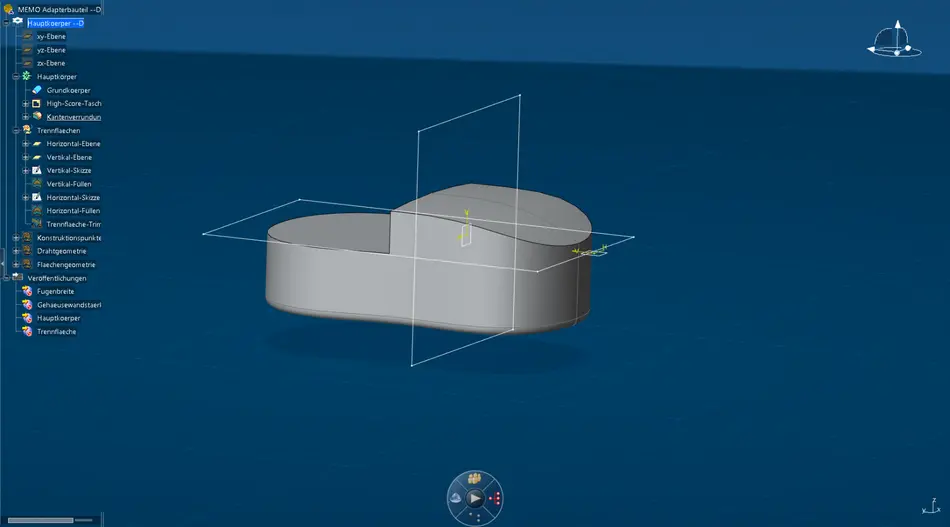

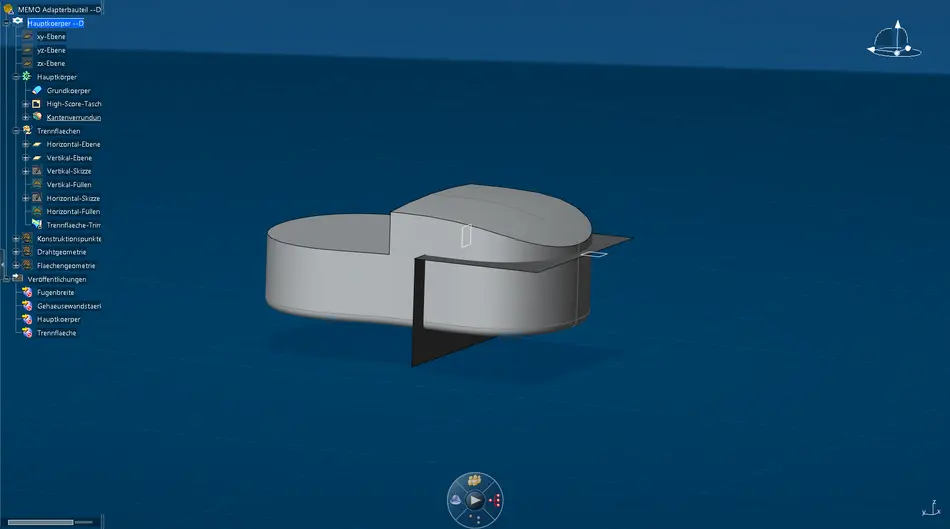

Trennen in Parts

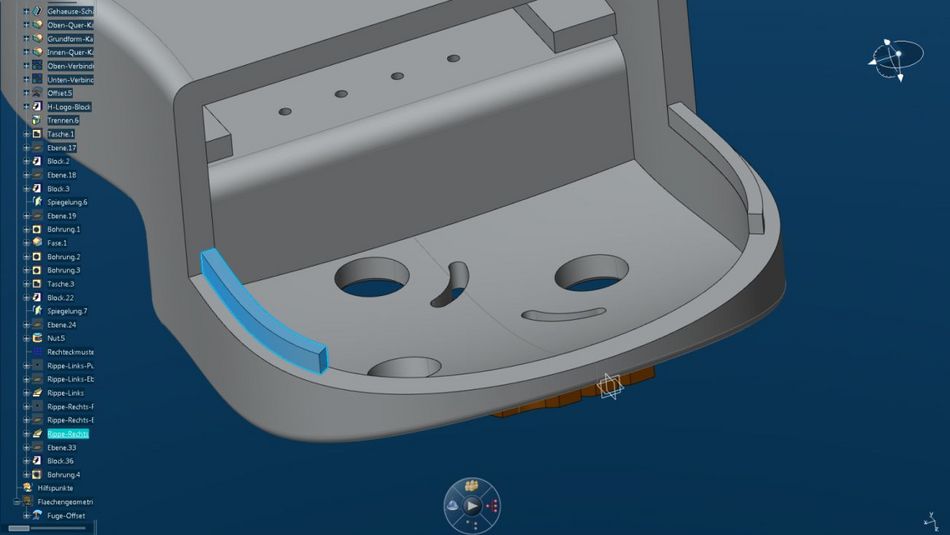

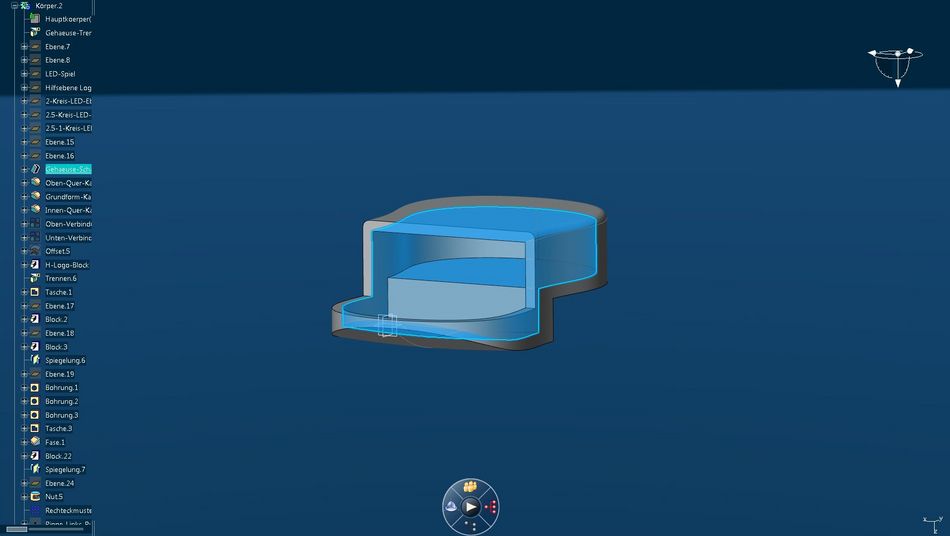

Part-Gehäuse

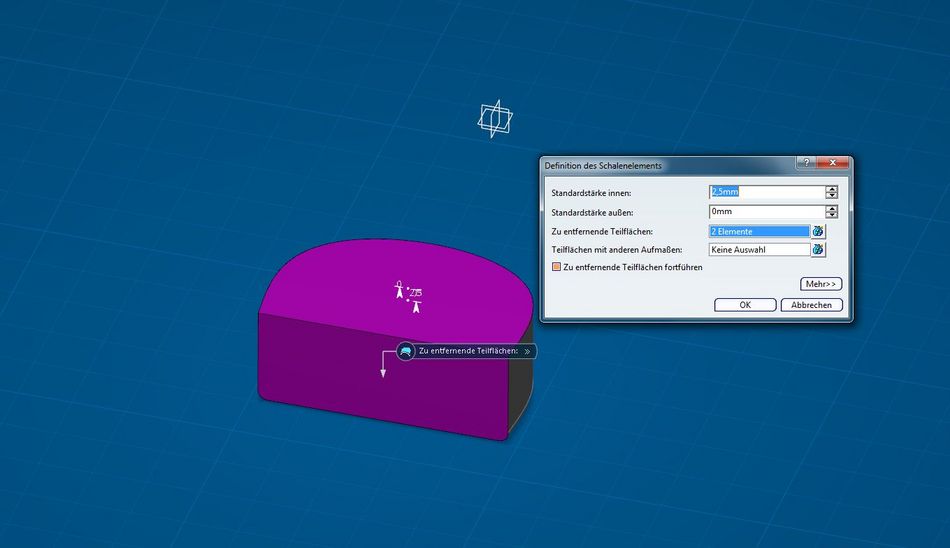

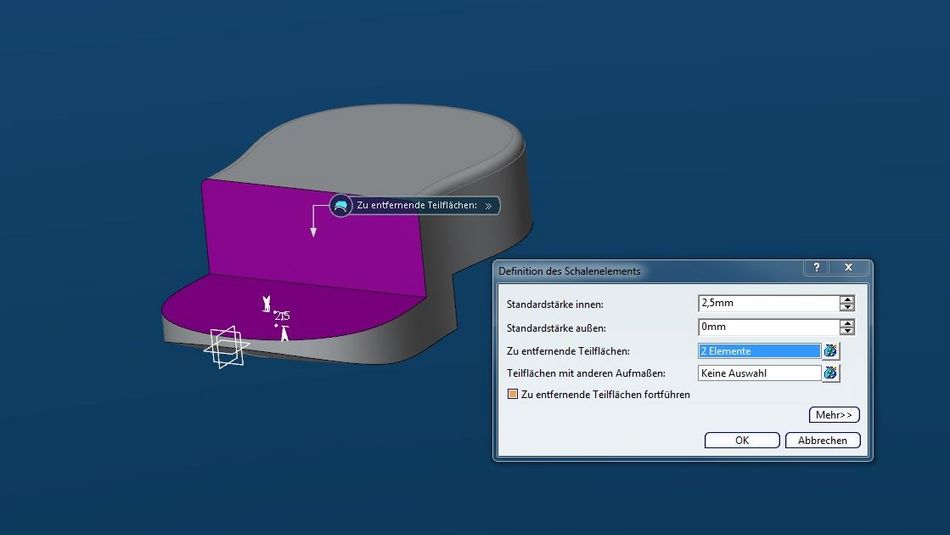

Definition des Schalenelements

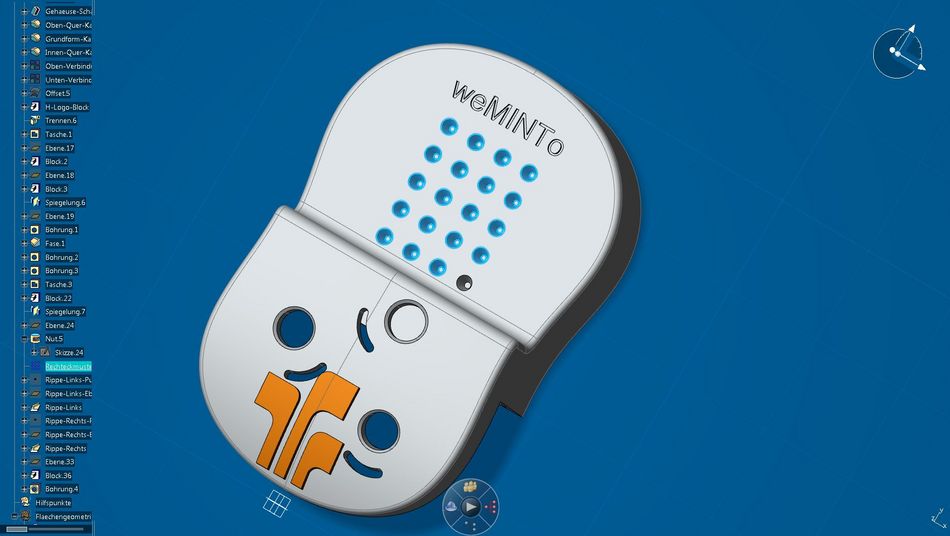

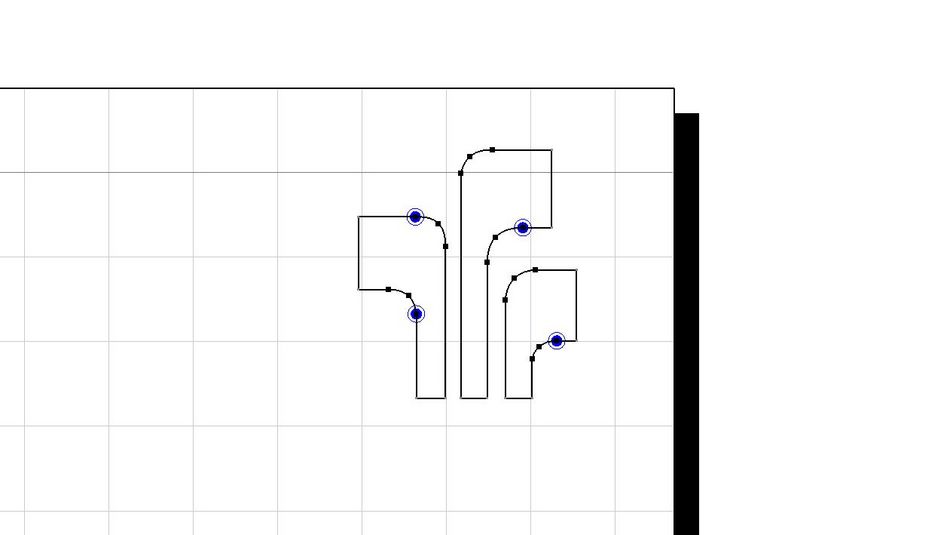

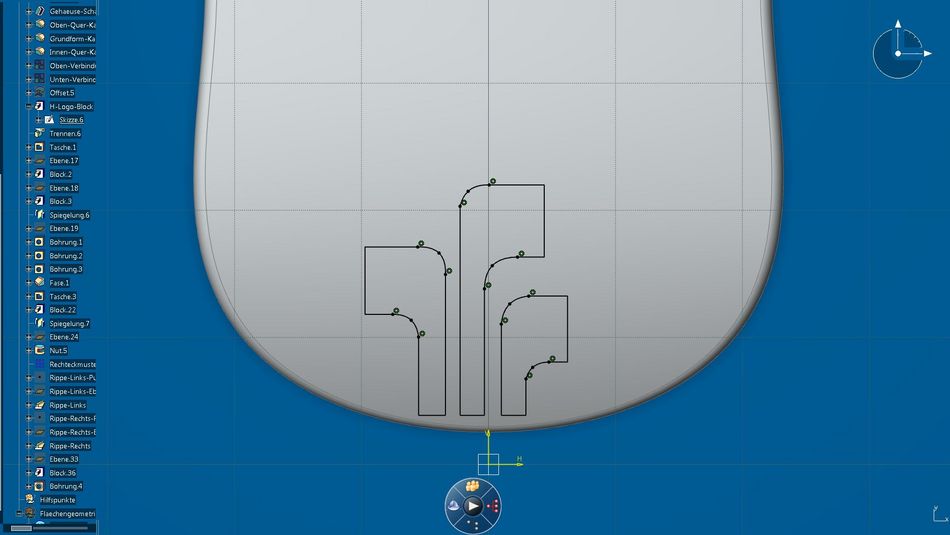

Drawing: Erstellen eines Logos
Einfügen in Skizze

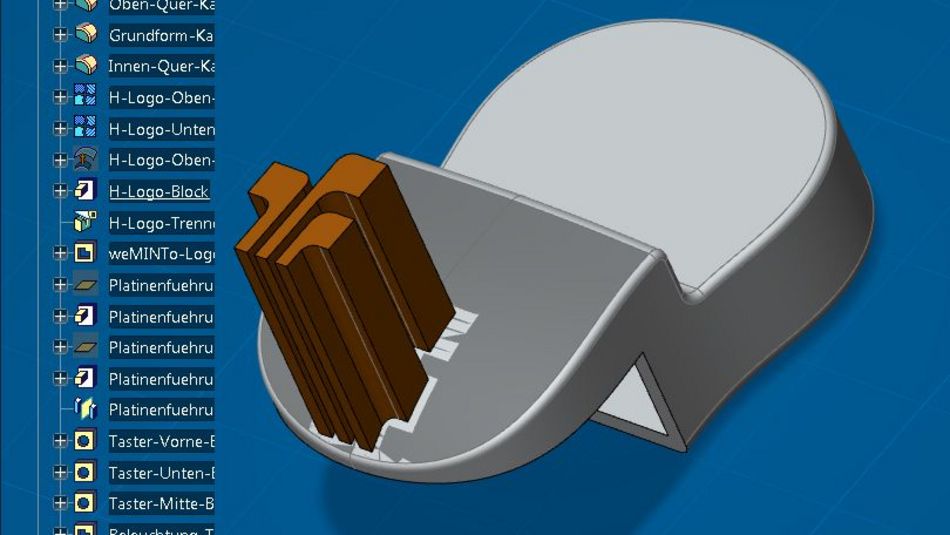

Block definieren und an Flächen trennen

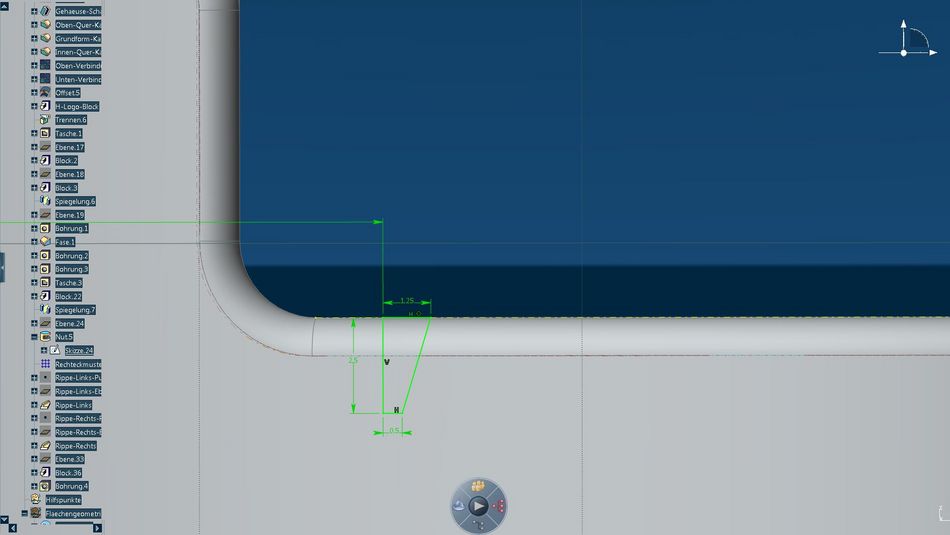

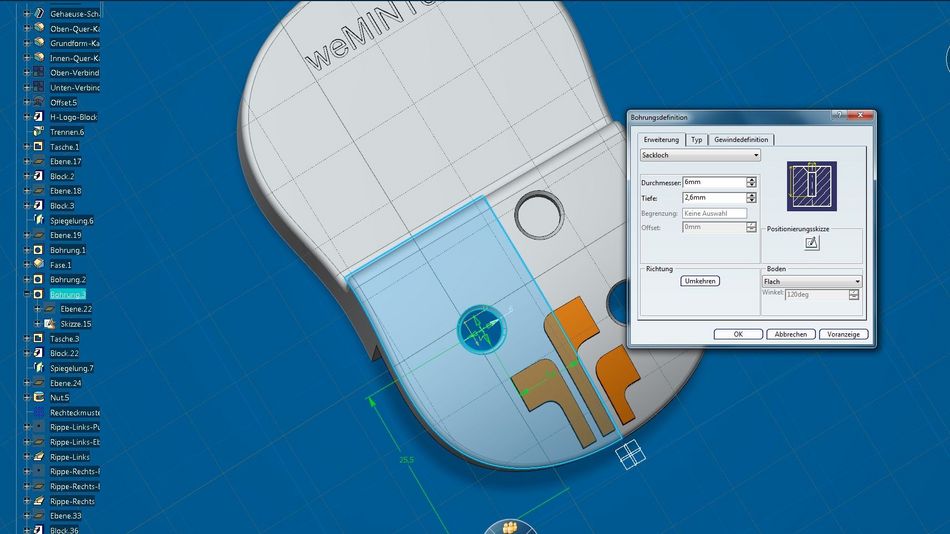

Bohrungen für Taster und HighScore
Platinenführung

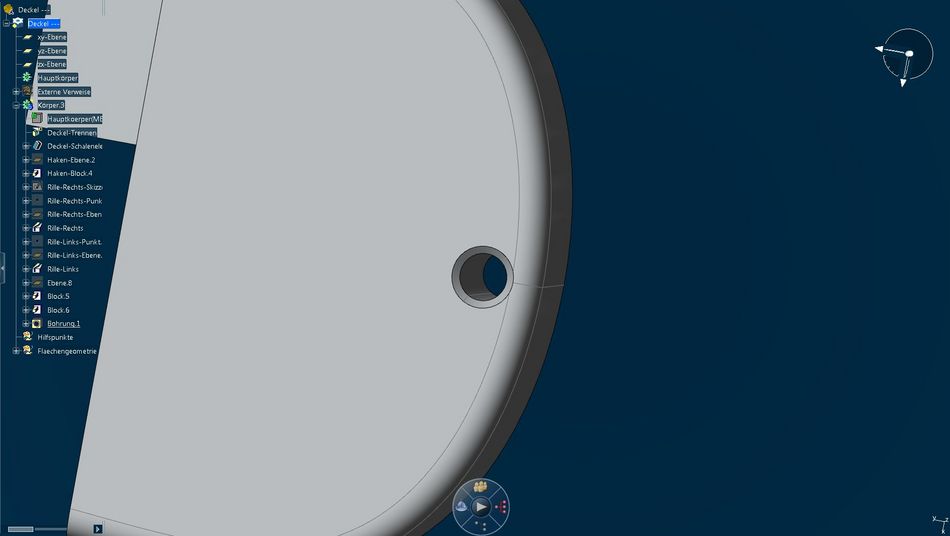

Deckelführung

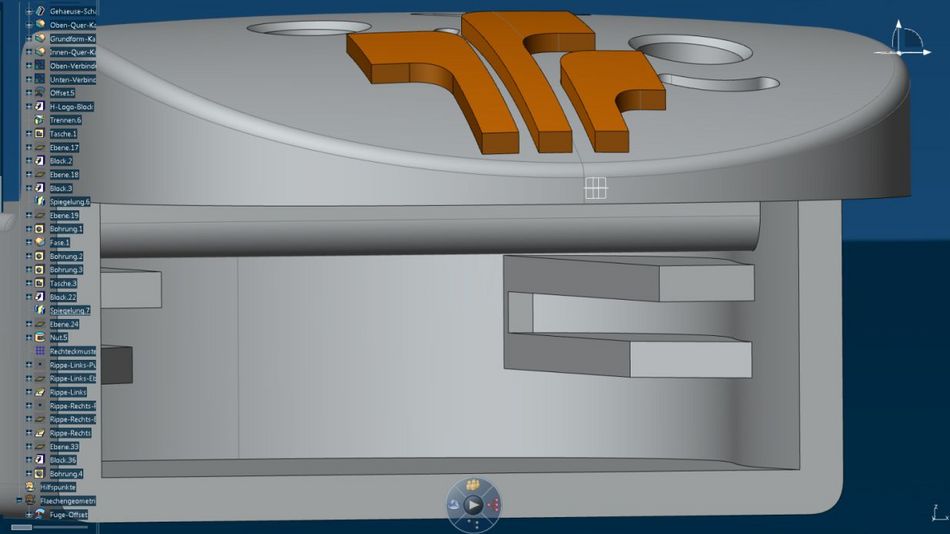

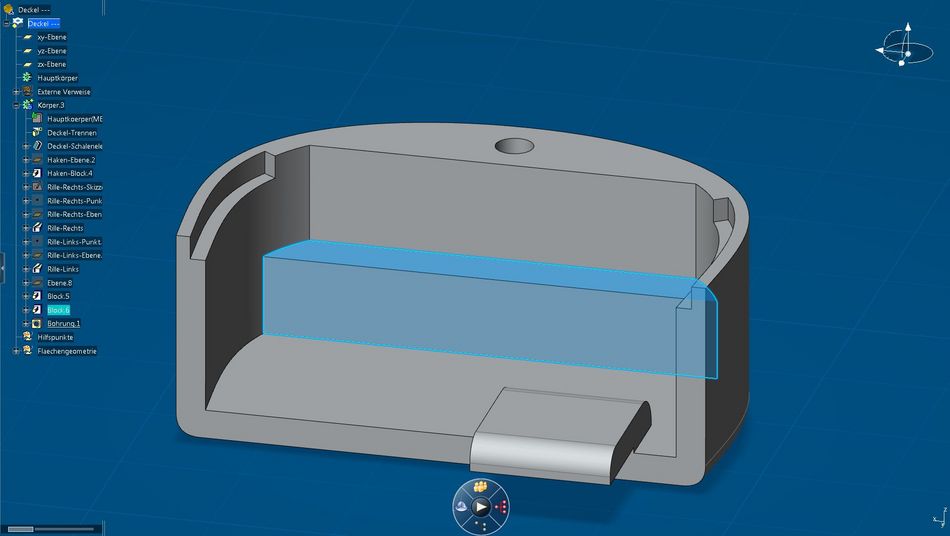

Part-Deckel

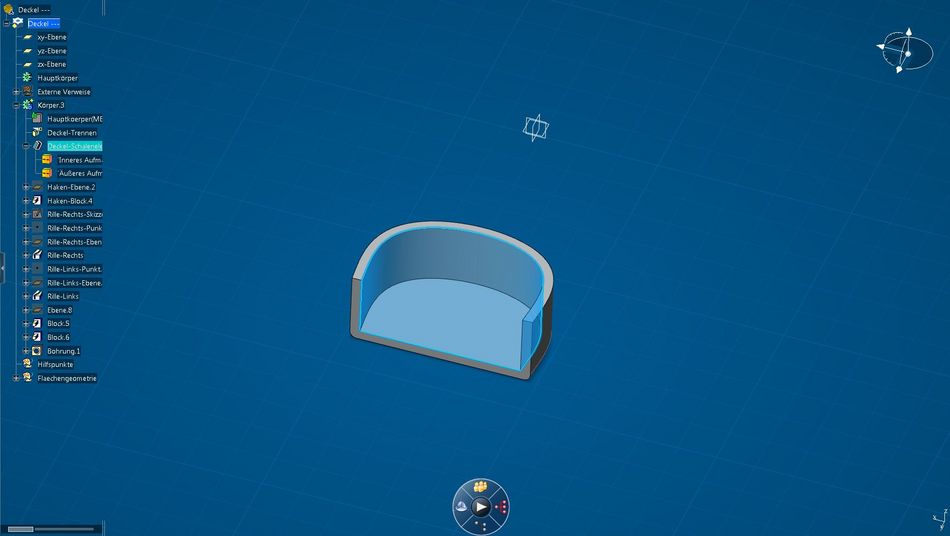

Erstellung des Schalenelementes
Bilden eines Halters

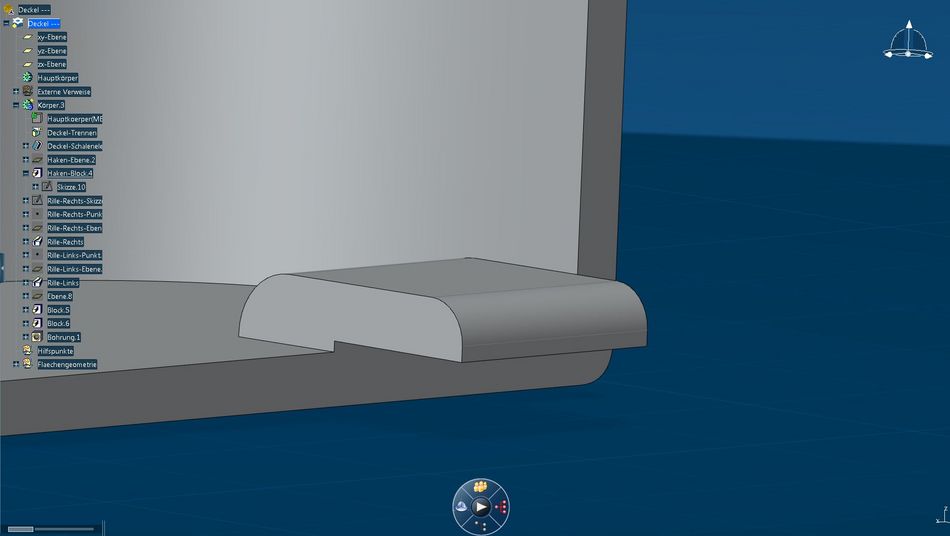

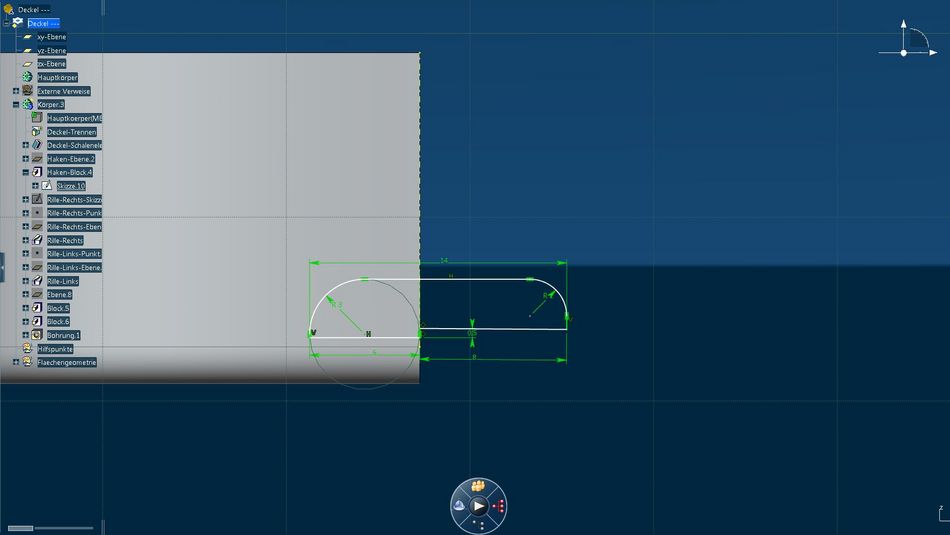

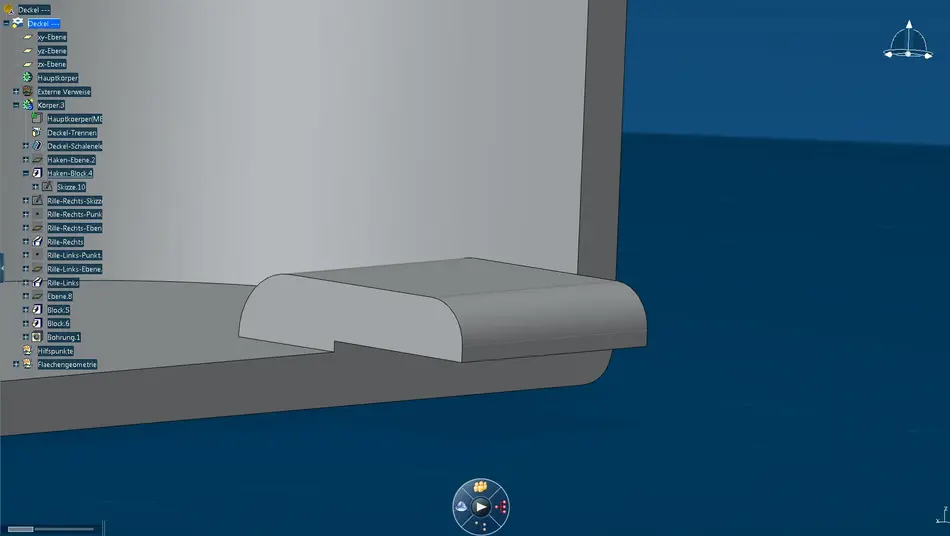

Deckelhalterung
Platinenführung

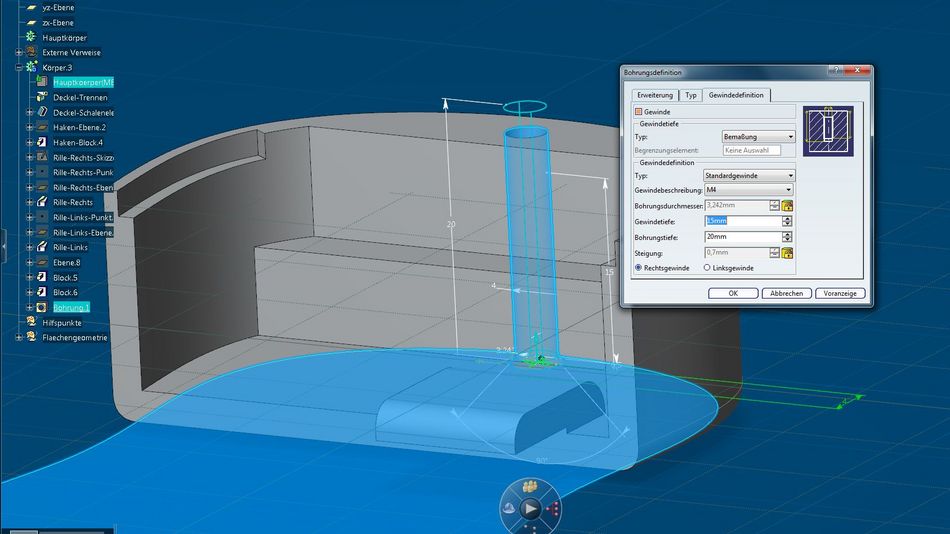

Schraubenbohrung

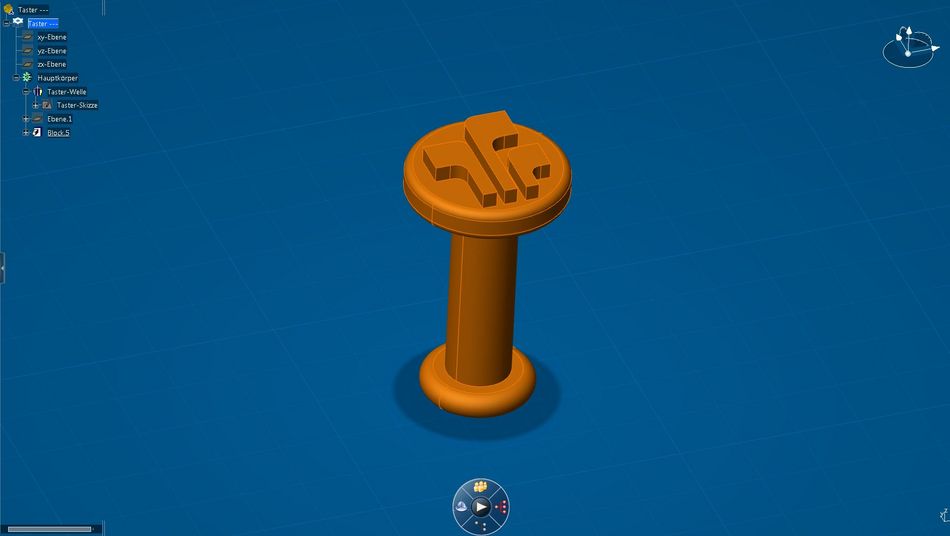

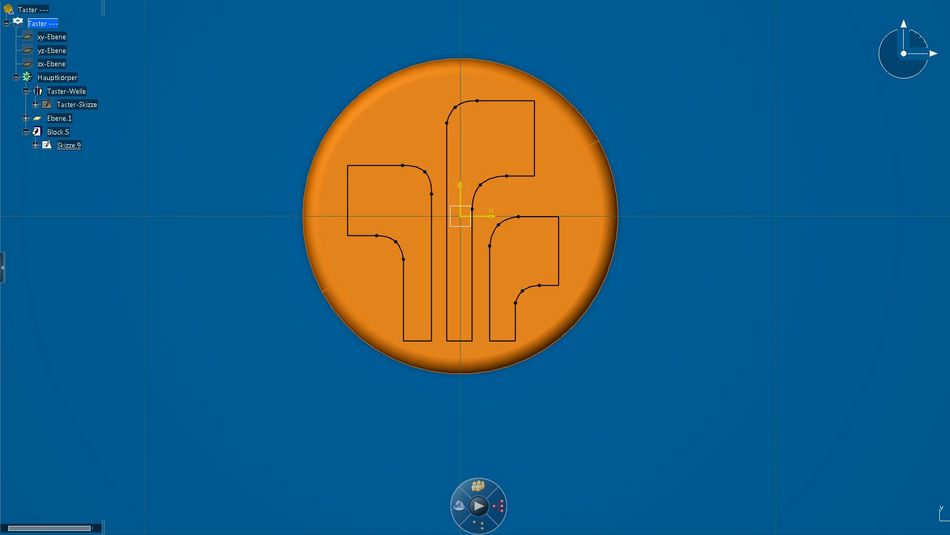

Part-Taster
Erstellung der Form

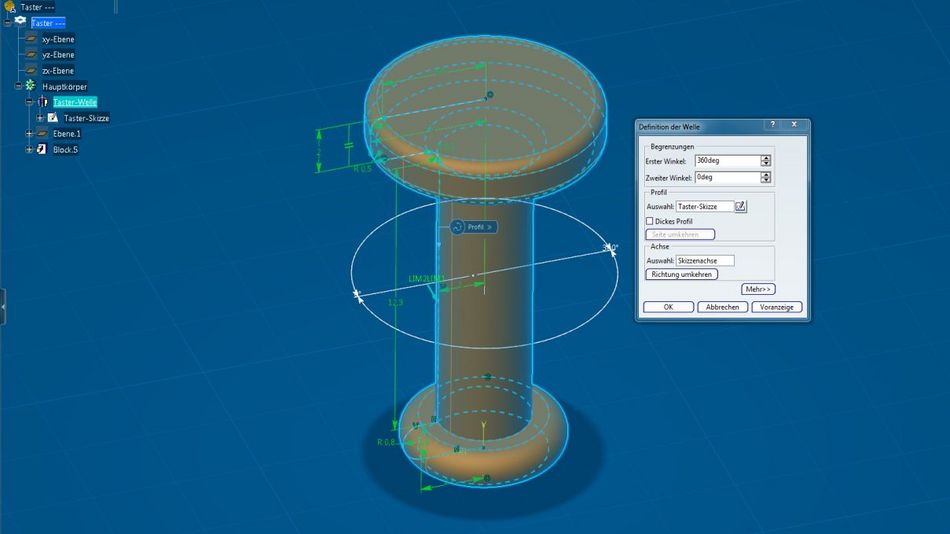

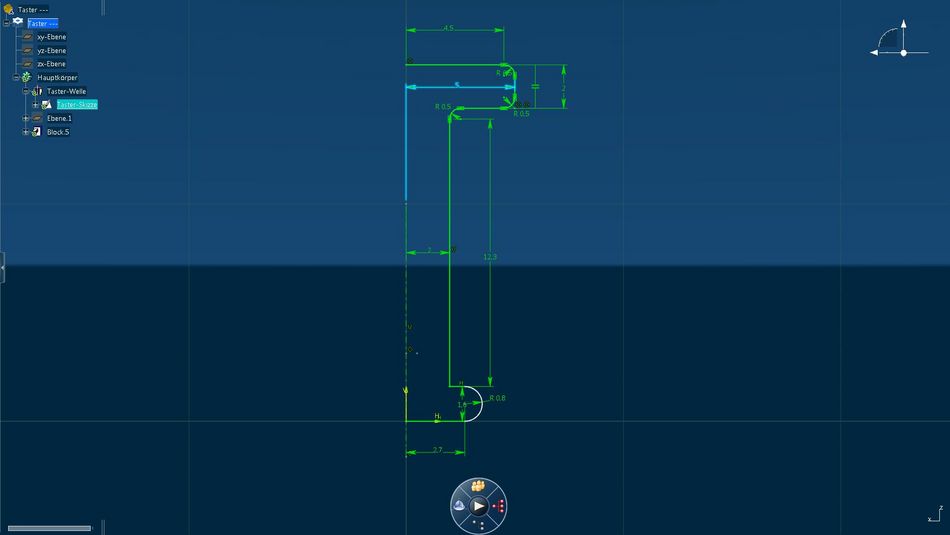

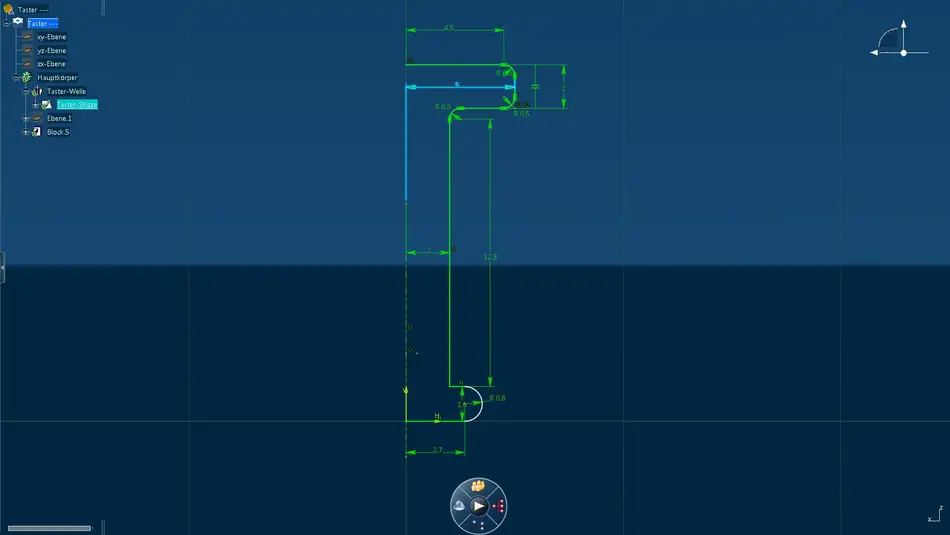

Definition der Welle

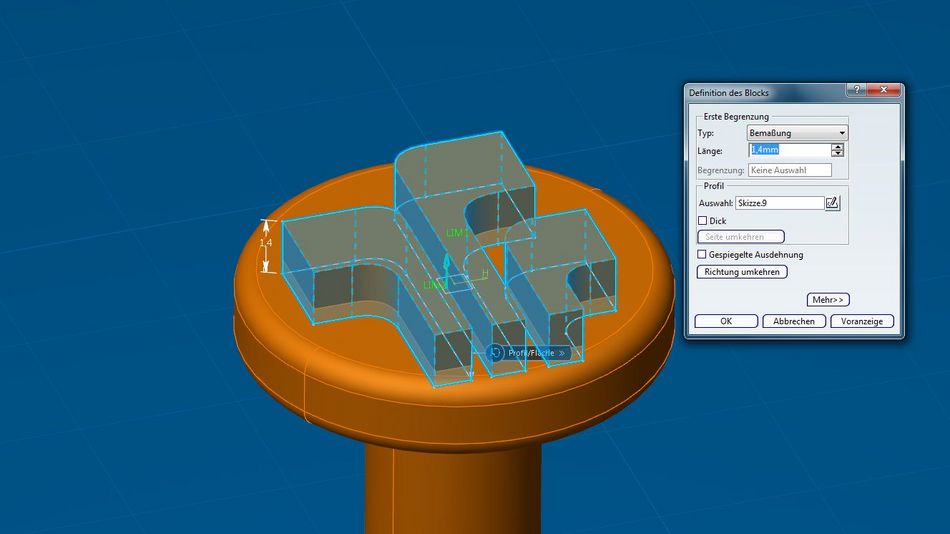

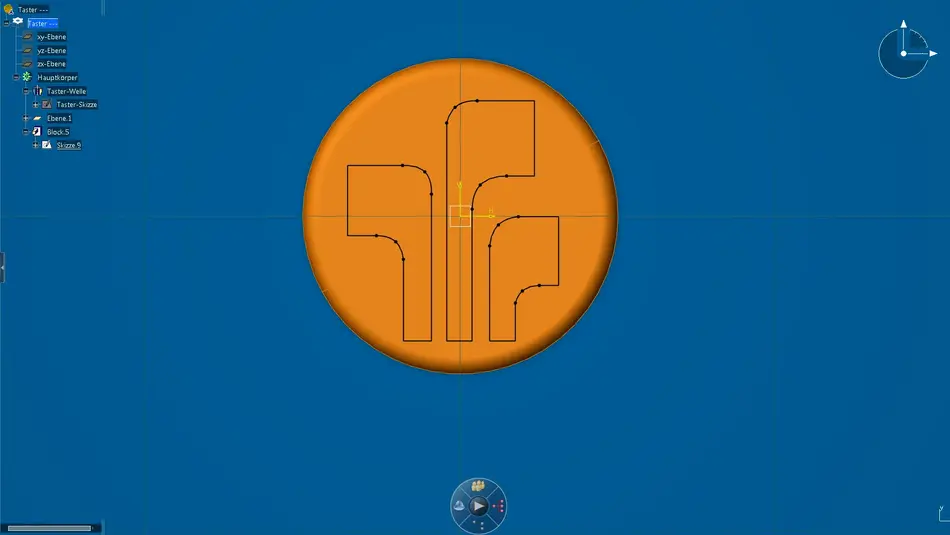

Hochschullogo als Block

Infos zum Projekt

Studierende Christine Lafos
  Ramona Taffner
Projektgruppe SS13MH09
Studiengang Maschinenbau
Modul CAD III-Projekt
Kontext Prozessoptimierung, Methodenentwicklung, Wissensbasierte Konstruktion und Additive Fertigung/ 3D Druck
