Fertigung der vorderen Radnabe

Art: Fahrzeugtechnikprojekt

Bearbeitungszeitraum: Sommersemester 2021

Aufgrund der Änderung der Felgen- und Bremsenkonfiguration für den proTRon EVOLUTION, wurden die Radnaben in einem vorangegangenem Konstruktionsprojekt neu konstruiert. Um die neue Felge und Bremsanlage am Versuchschassis montieren zu können sollte die Radnabe in einem Fahrzeugtechnikprojekt gefertigt werden.

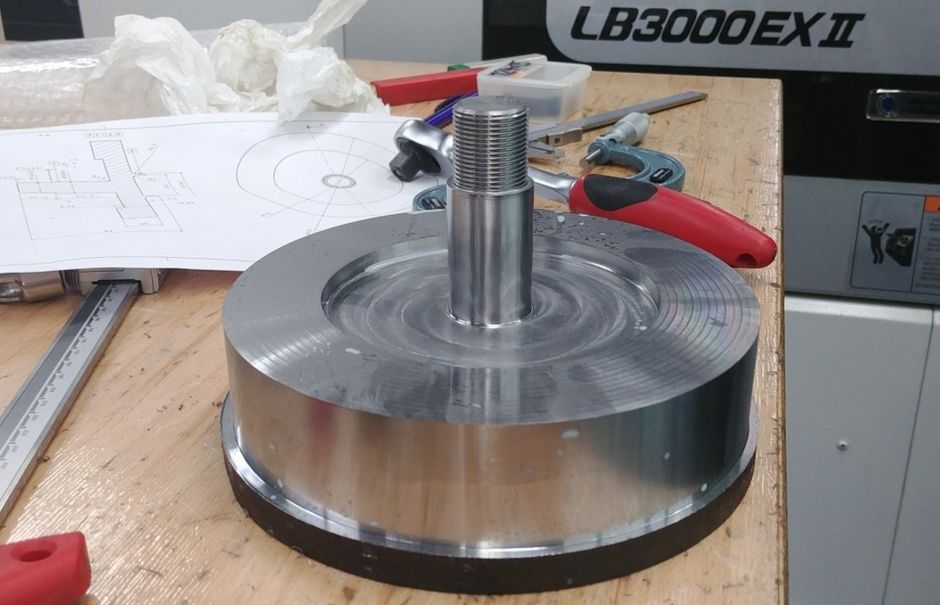

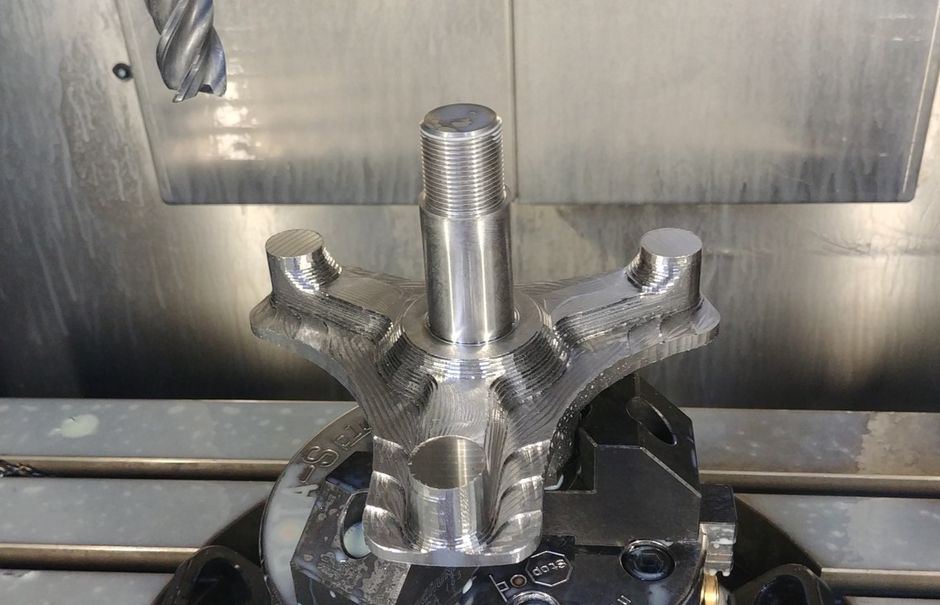

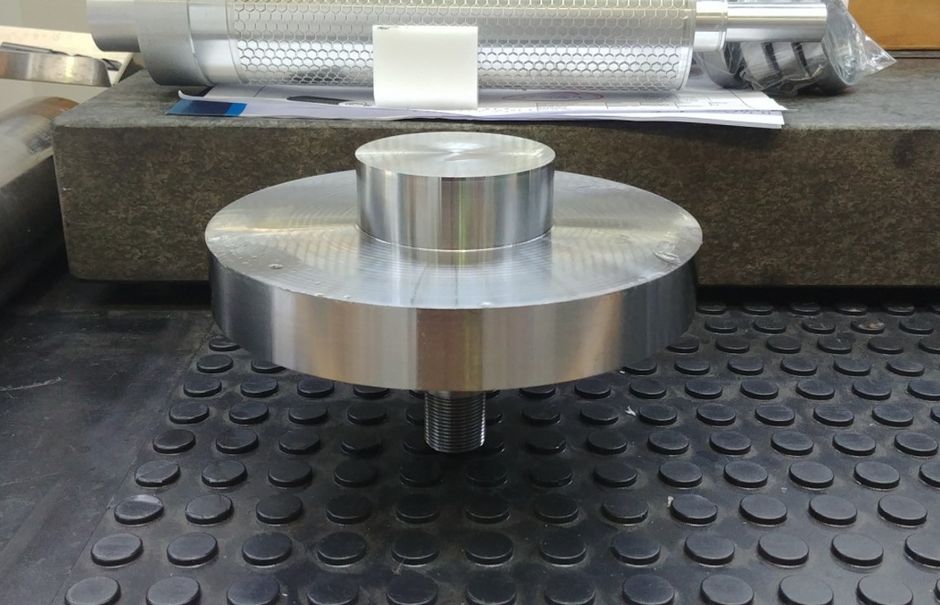

Die Radnabe wurde in mehreren einzelnen Bearbeitungsschritten spanend gefertigt, hierzu wurde ein CAM-Prozess in der 3DExperience geschrieben. Zu Beginn der Fertigung wurde ein Rohteil aus Rundstahl in zwei Aufspannungen auf einer Okuma Drehmaschine vorgedreht. Anschließend wurde das Rohteil auf einer Hermle Fräsmaschine 3-achsig gefräst. Im Anschluss wurde noch eine Aufspannung auf der Okuma vorgenommen, um die Rad aufnehmende Seite auf Endmaß zu drehen.

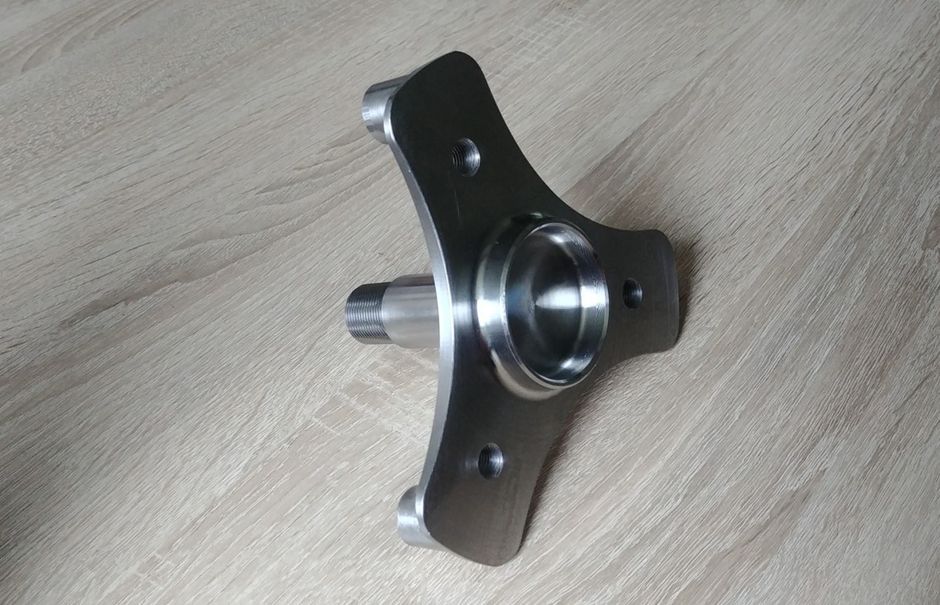

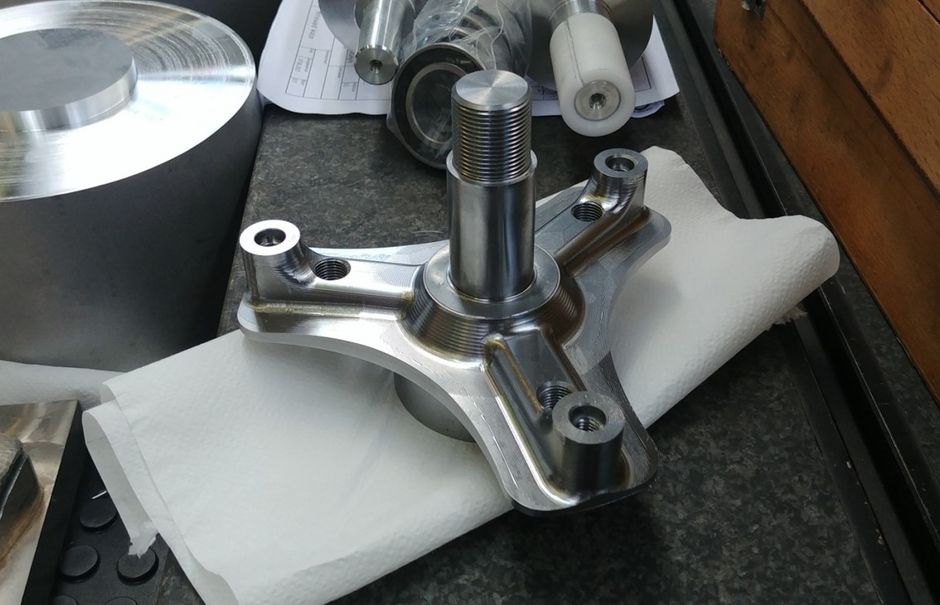

Das Projekt wurde mit einer vollfunktionstüchtigen Radnabe für den proTRon EVOLUTION abgeschlossen. In zukünftigen Projekten wird die gesamte Baugruppe bei statischen und dynamischen Versuchen untersucht.
