Parametrisches 3D-Design und Funktionsdetails am Beispiel einer Tablet-Halterung im 3D-Druck

Aufgabenstellung war die Entwicklung einer fahrzeugspezifischen KFZ-Halterung, die flexibel an jede Smartphone- oder Tabletgröße angepasst werden kann.

Entwickelte Komponenten

Konstruktionsdetails

  • Alle Gewinde wurden im CAD Modell konstruiert und gedruckt
  • Gute Verstellbarkeit durch Kugelkopf realisiert
  • Einfache Größenänderung durch verschiedene Armlängen

Parametrische Baugruppenableitung

Ableiten verschiedener Varianten mit einem Parameter

Funktionsweise

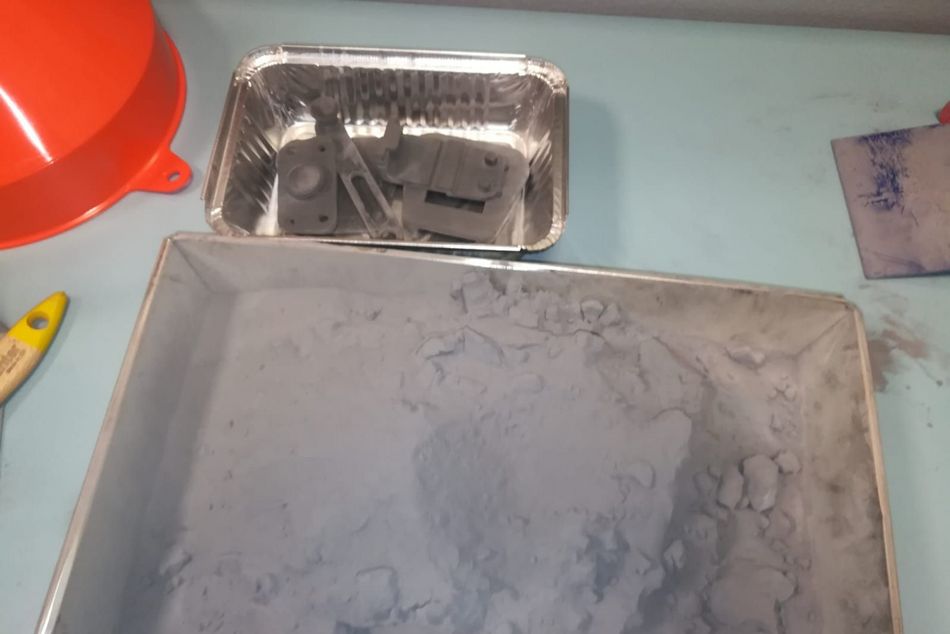

Fertigung

Einbau der Halterung

Infos zum Projekt

Studierende Christian Sinnerbrink
  Julian Becker
Projektgruppe WS19MH75
Semester Wintersemester 2019/20
  5. Semester
Studiengänge Maschinenbau
Modul Additive Fertigung
Kontext Prozessoptimierung / Methodenentwicklung / Wissensbasierte Konstruktion und Additive Fertigung
