Fachrichtung Maschinenbau

Digitale Produktweiterentwicklung und Prototypenfertigung des Gehäuses der „weMINTo"-Spielekonsole

Ziel dieses Projektes ist die Produktweiterentwicklung und Designoptimierung der "weMINTo"-Spielekonsole des Vorjahres.

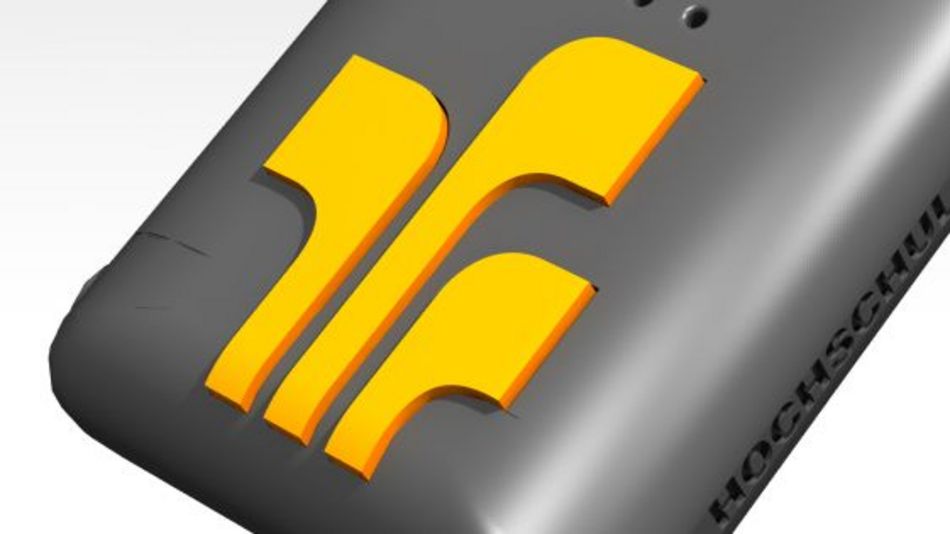

Ausgangslage Designkonzepte Tasten

Konstruktion 1
Konstruktion 2

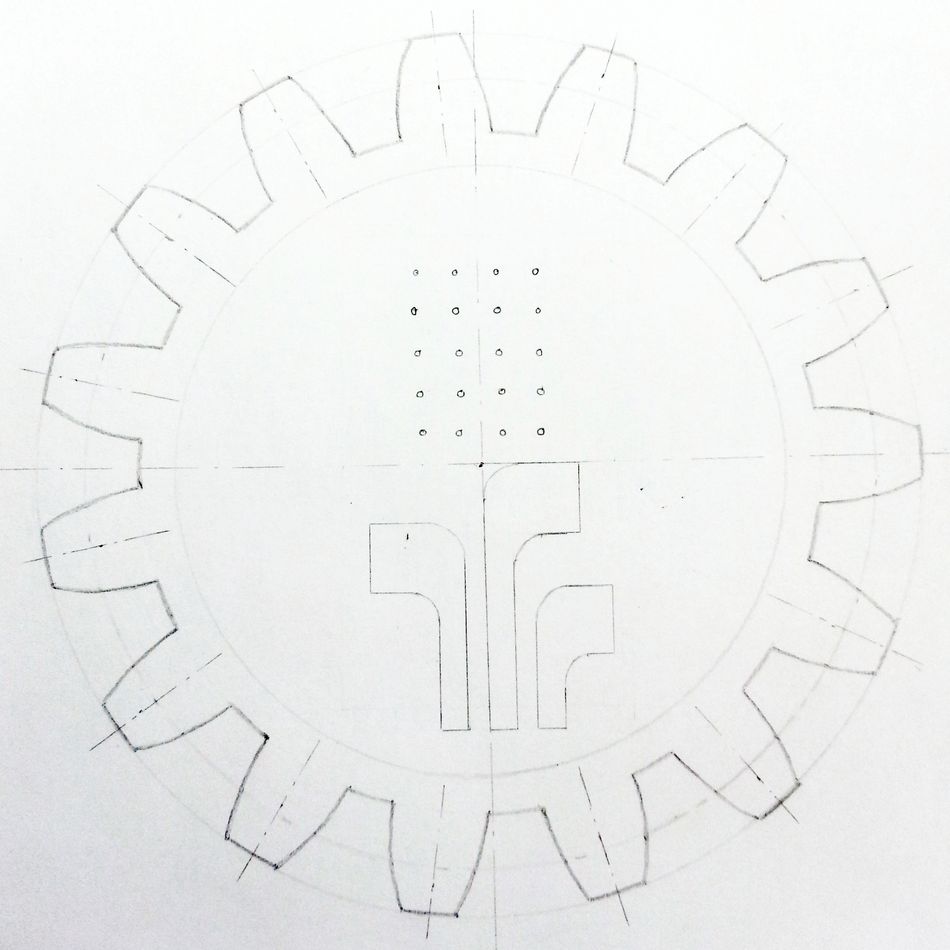

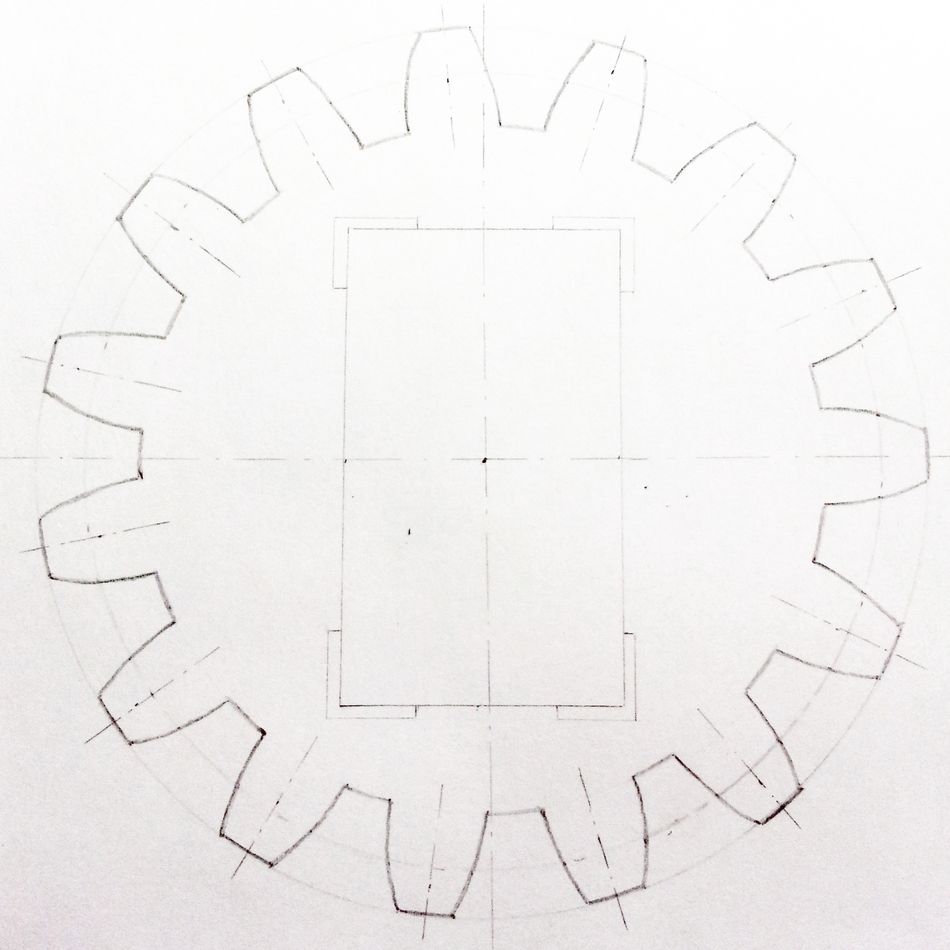

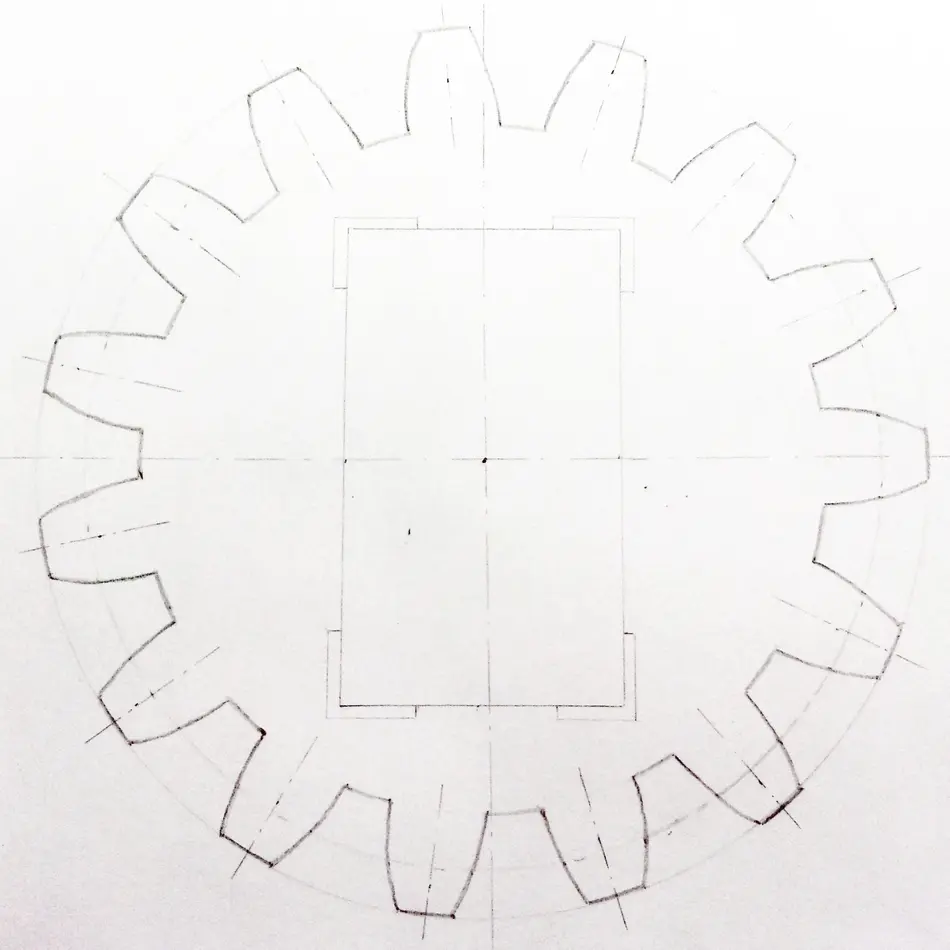

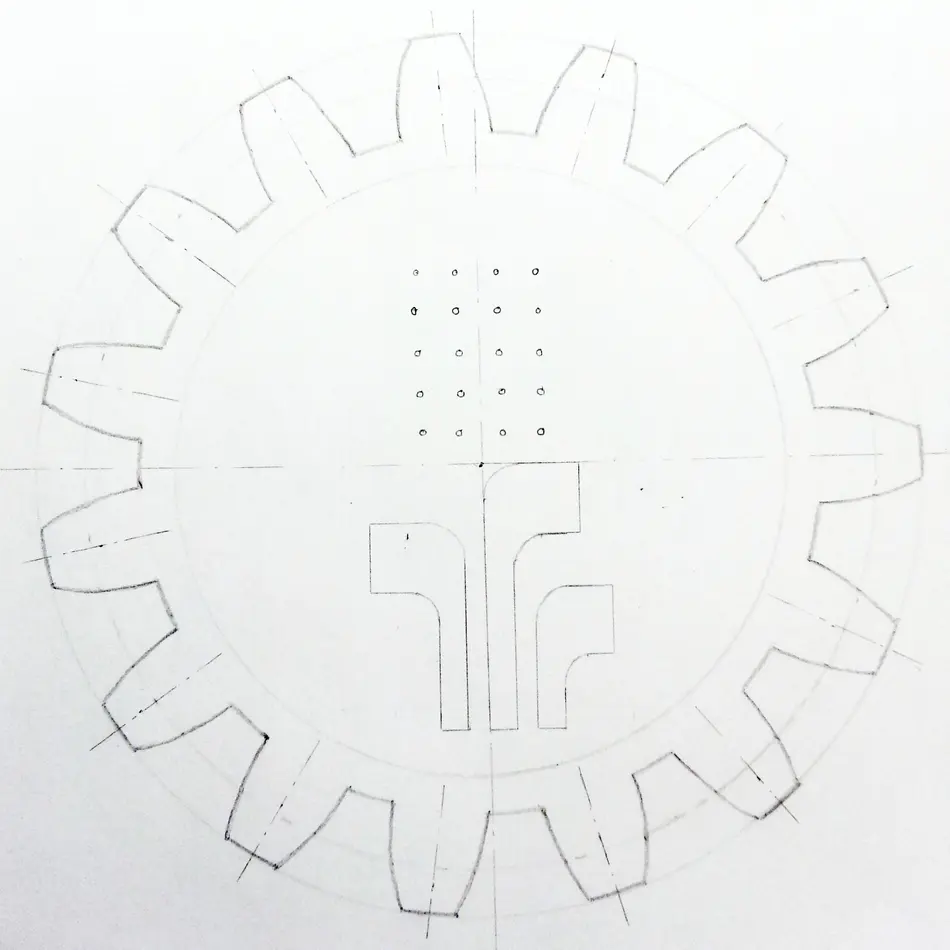

Vorentwurf

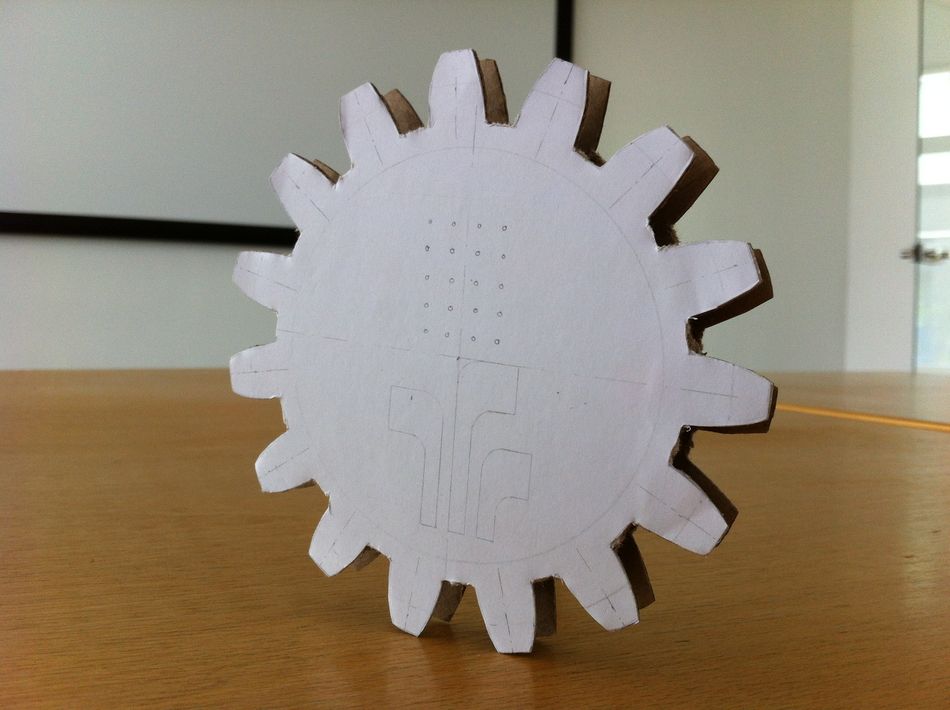

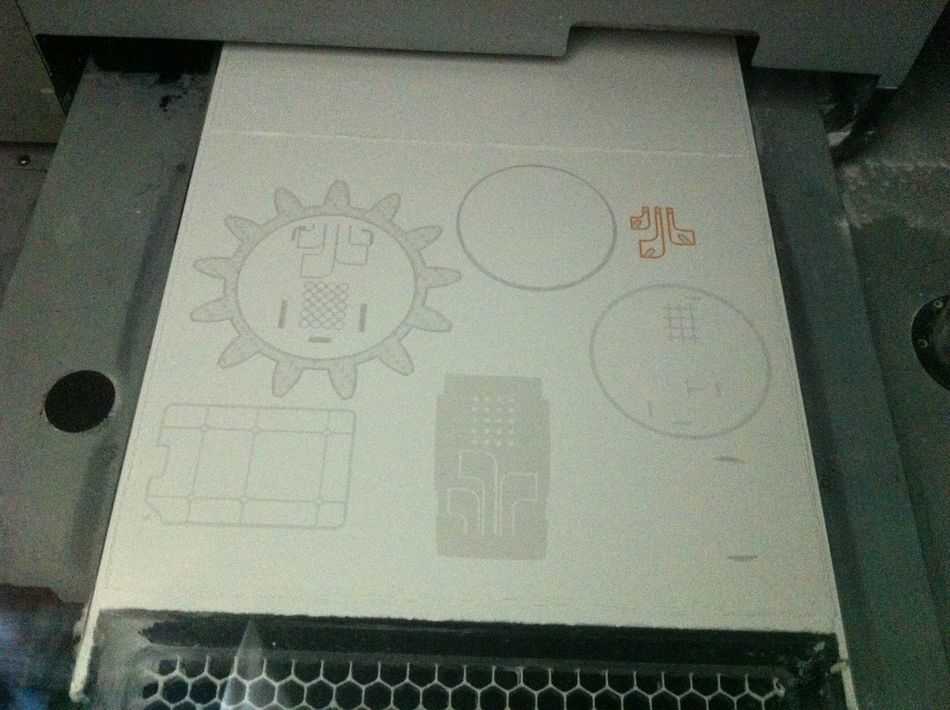

Prototyp aus Pappe und Papier

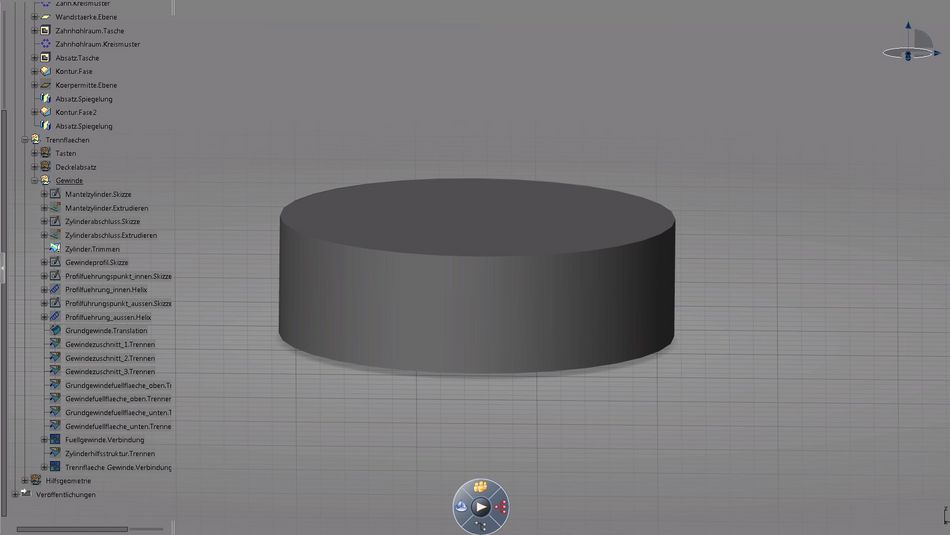

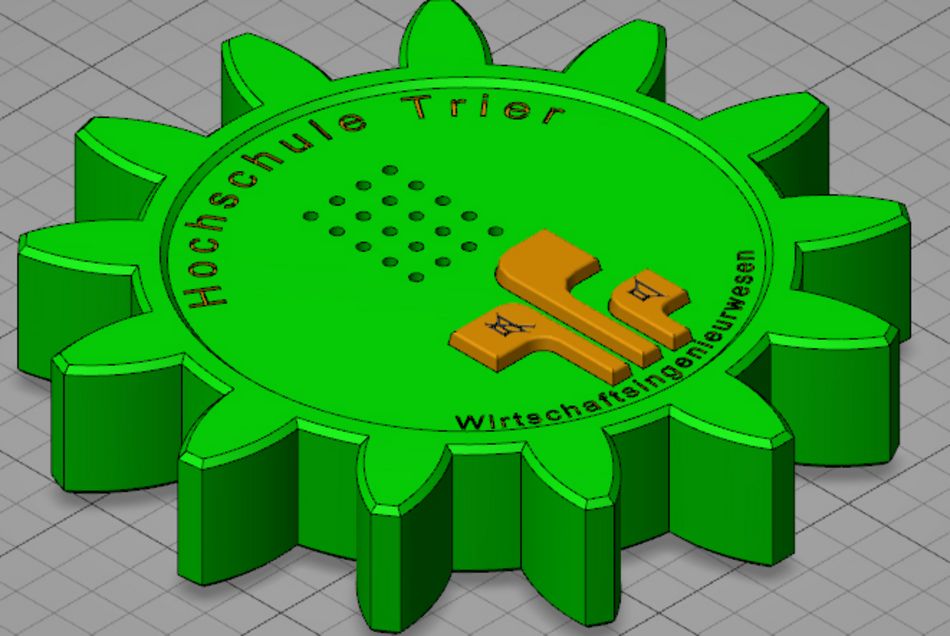

Konstruktion in CATIA V6

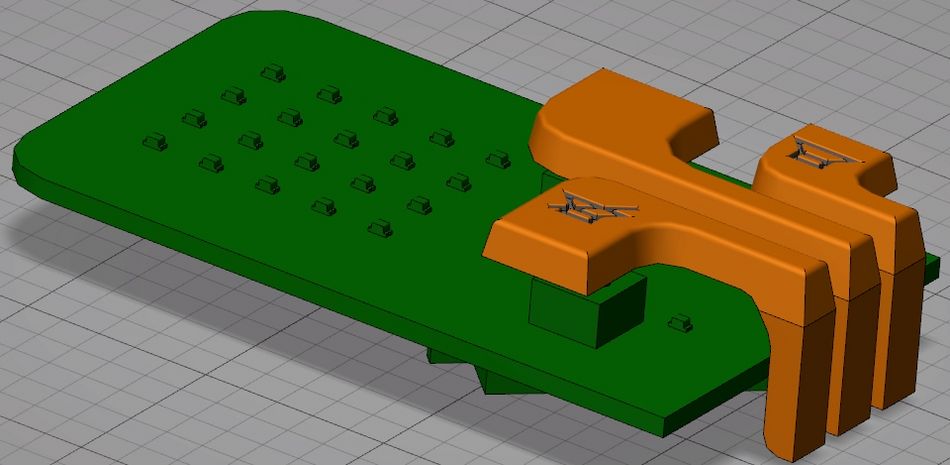

Adapterbauteil

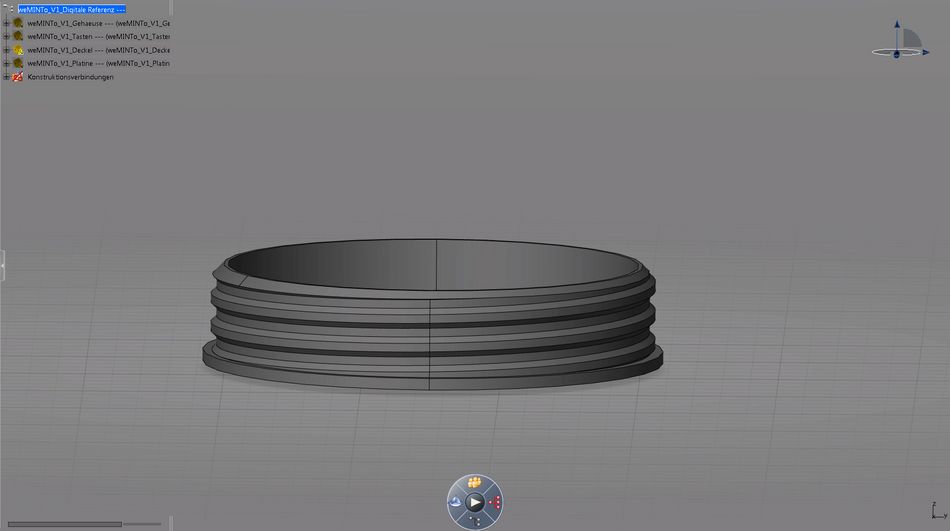

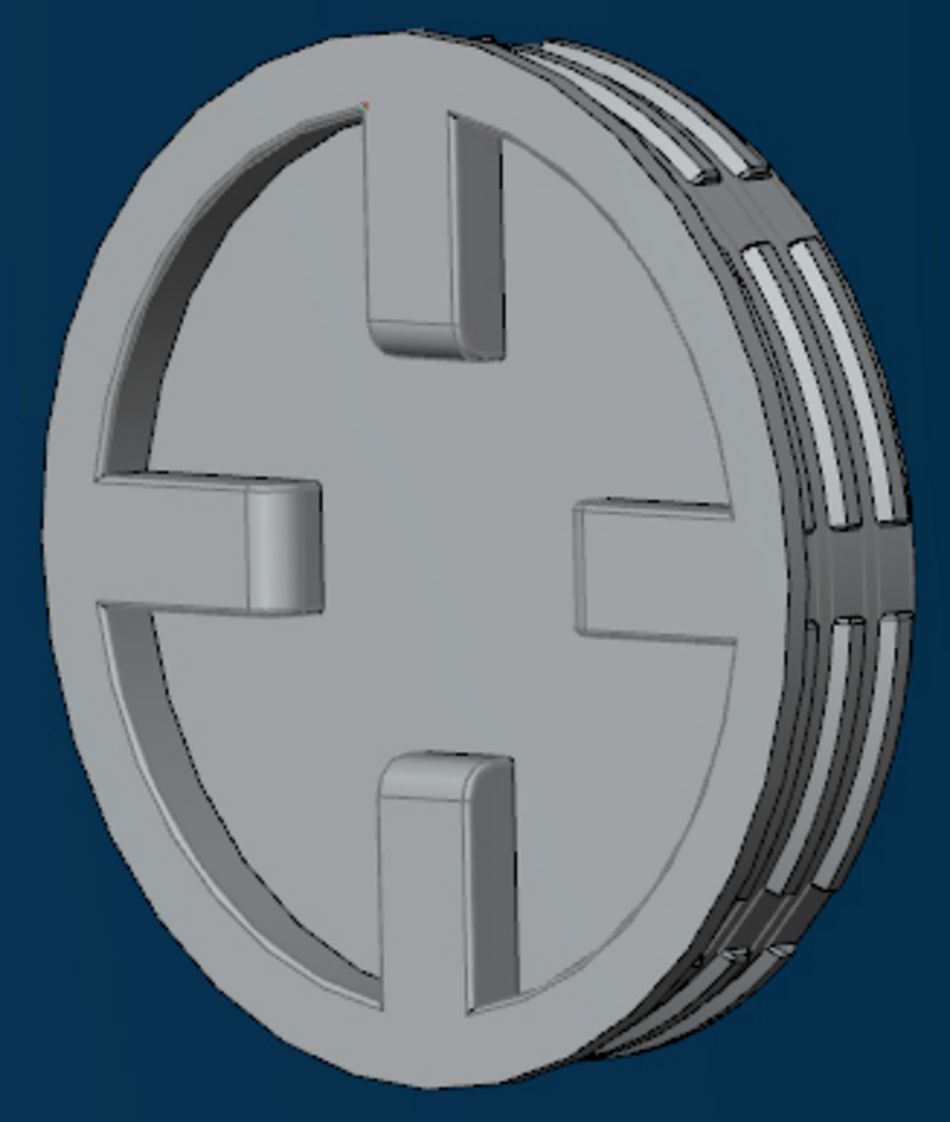

Aufbau des Adapterbauteils mit den benötigten Geometrien

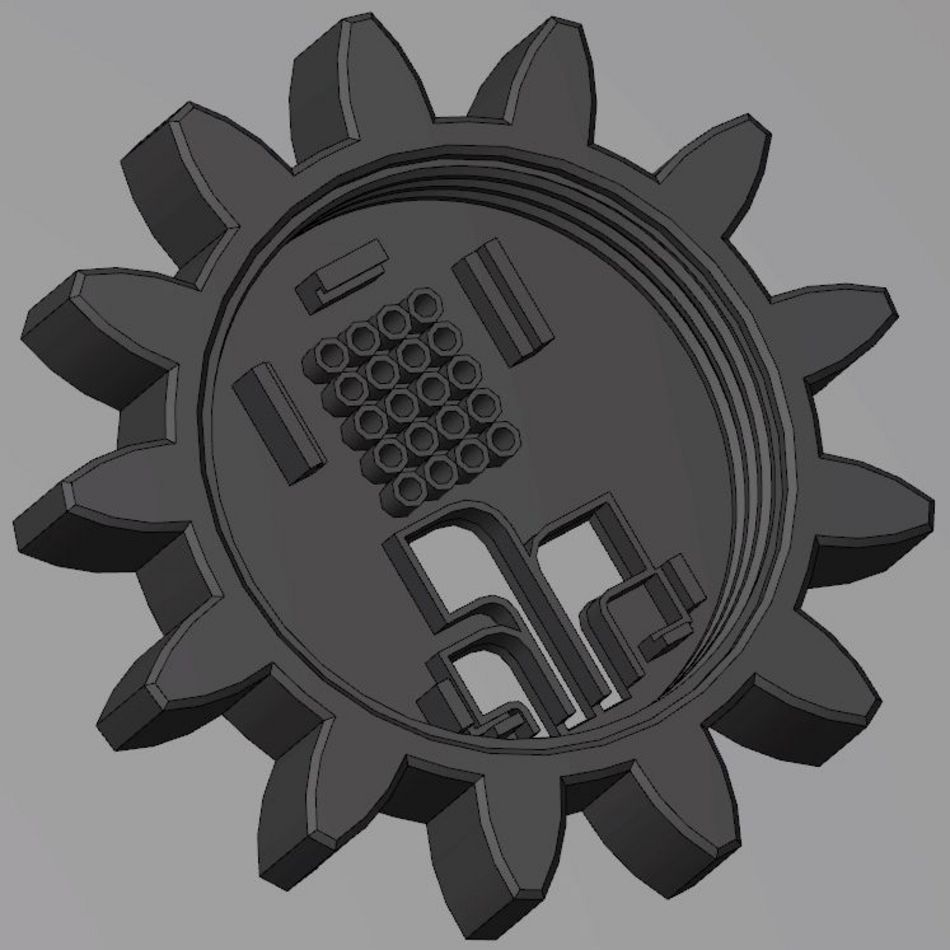

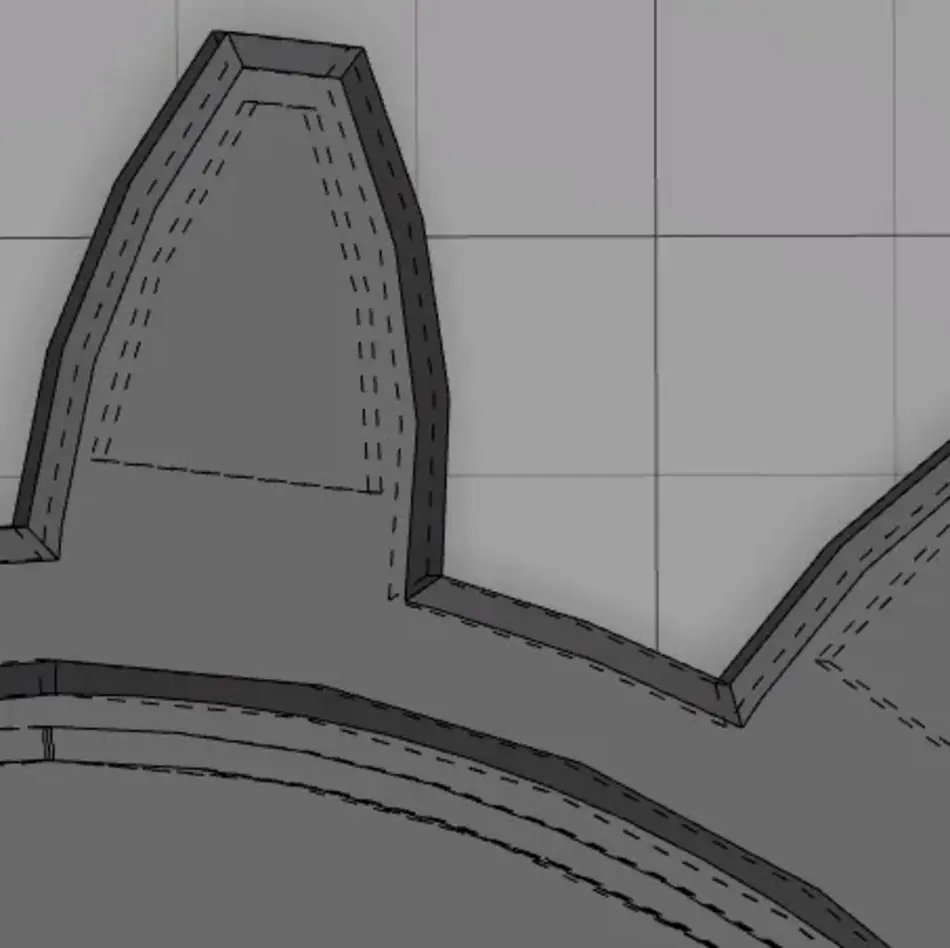

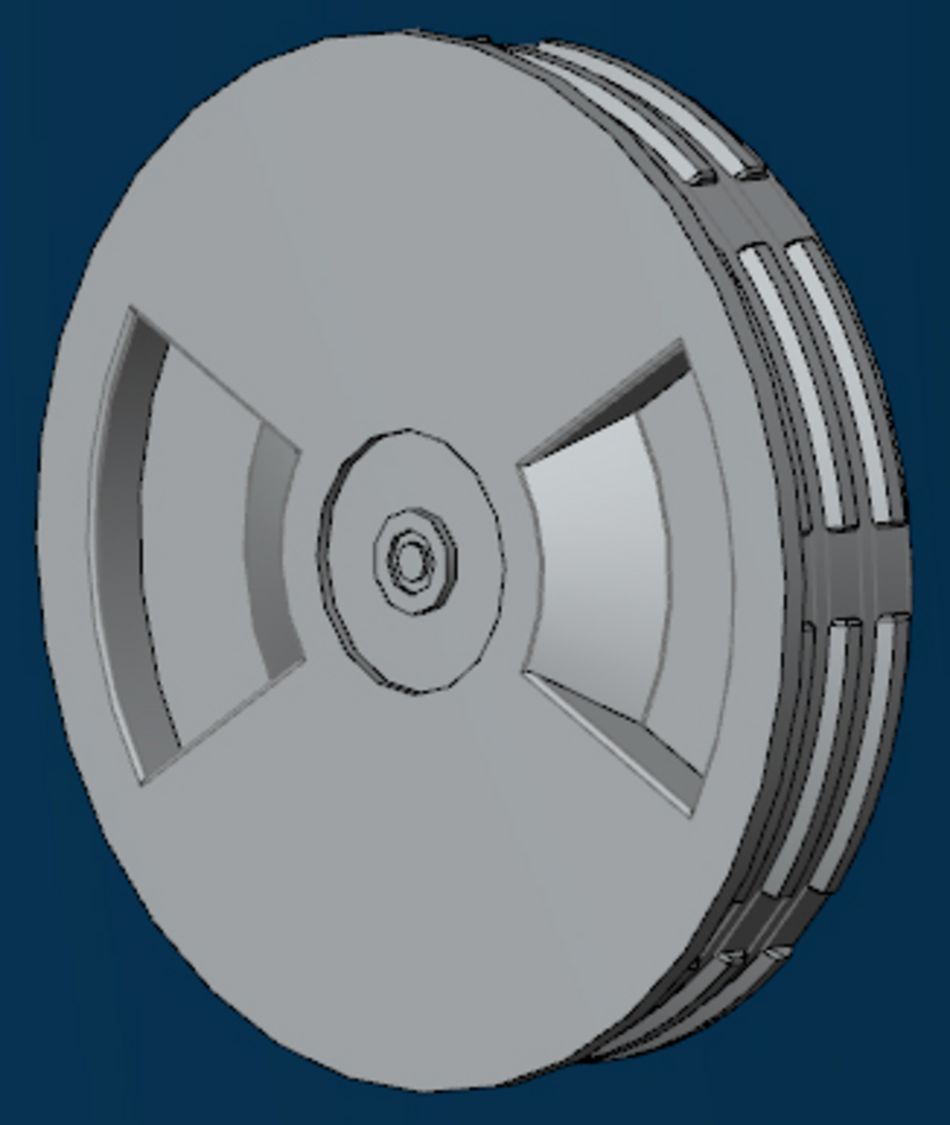

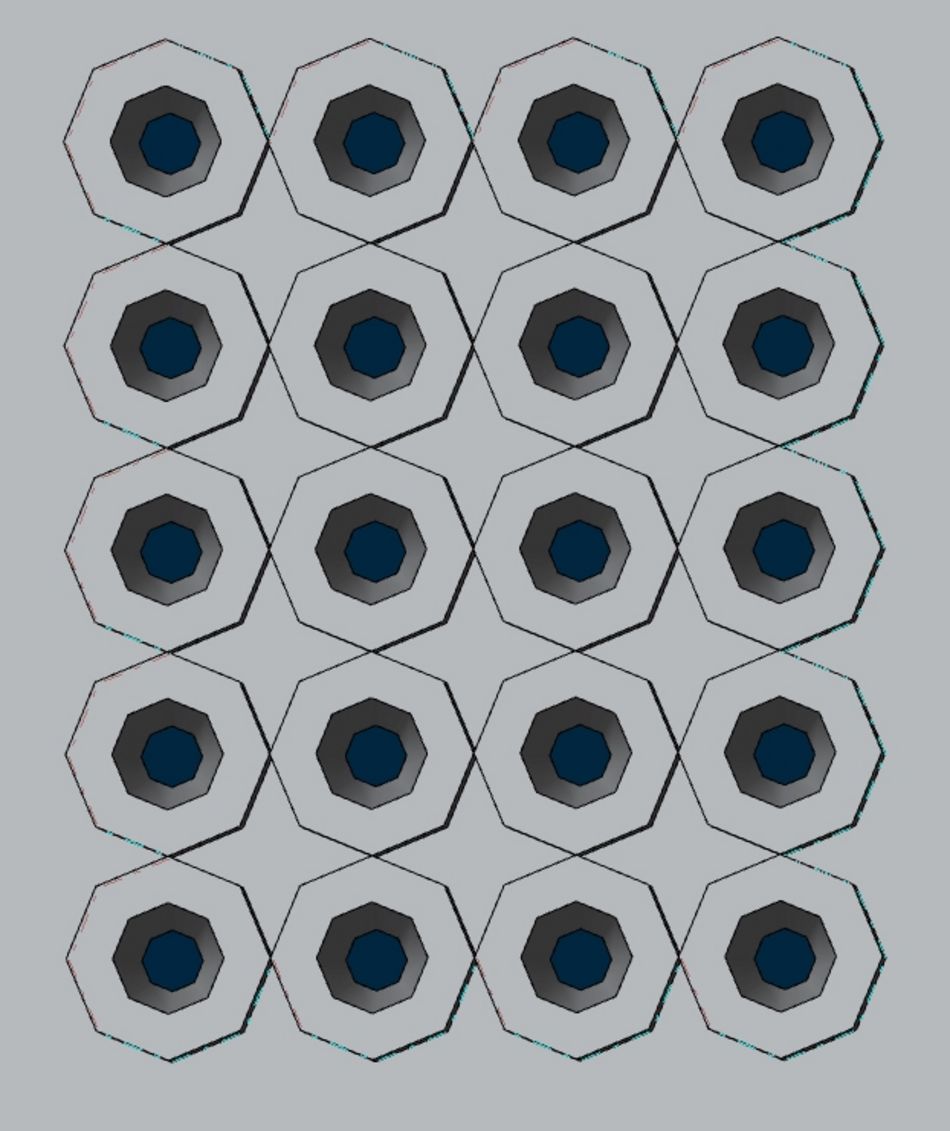

Gewichts- und Materialreduktion durch Verwendung von Hohlräumen

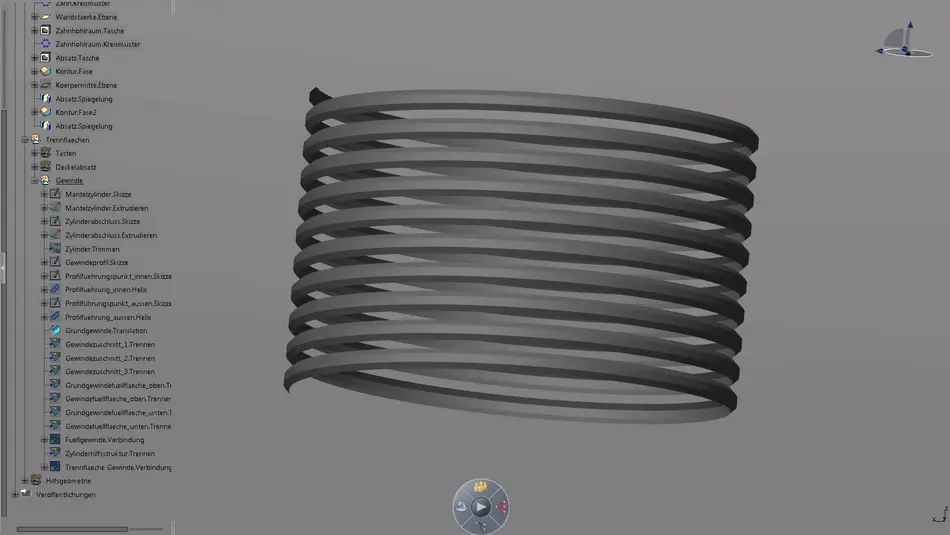

Erstellung von Parametern für verschiedene Varianten im Produktkatalog

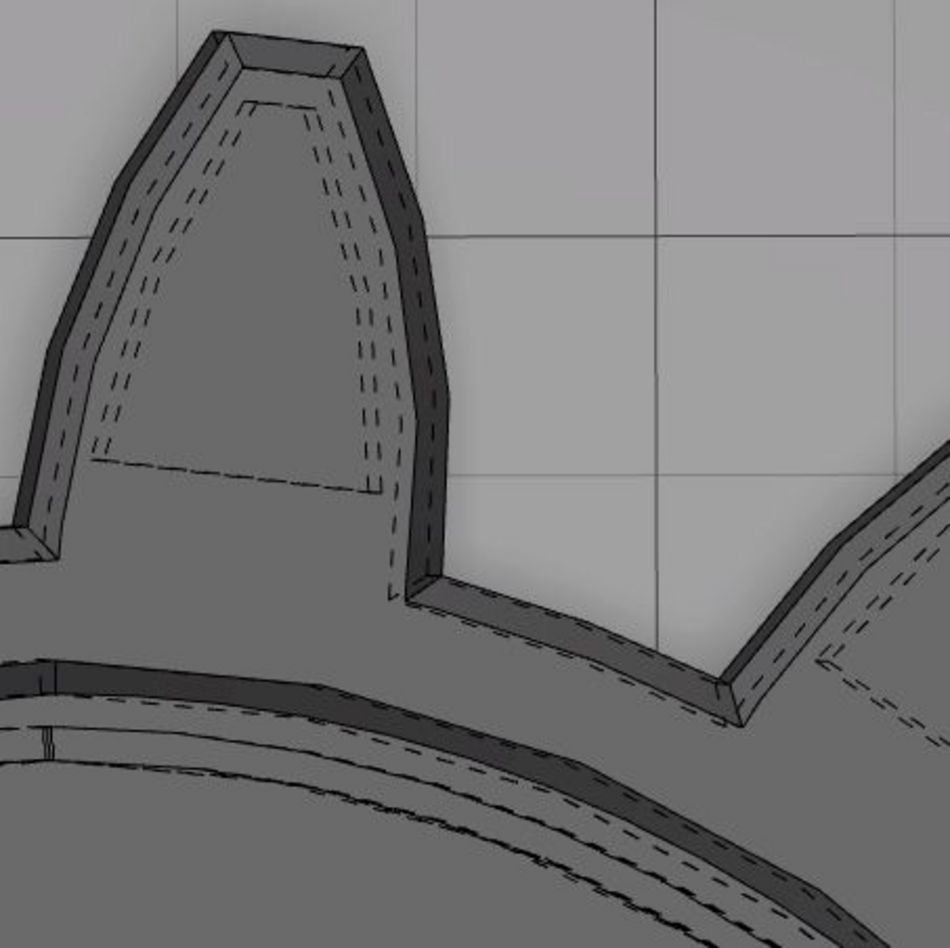

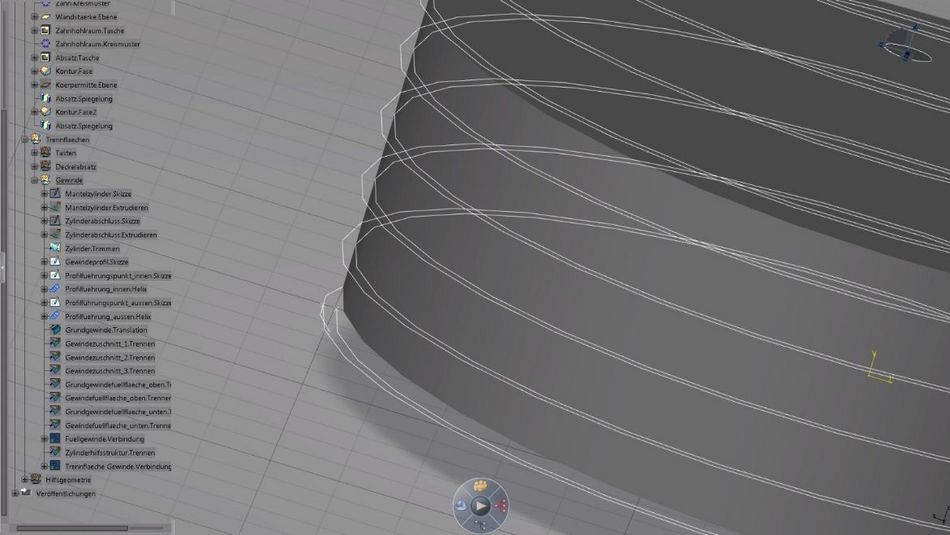

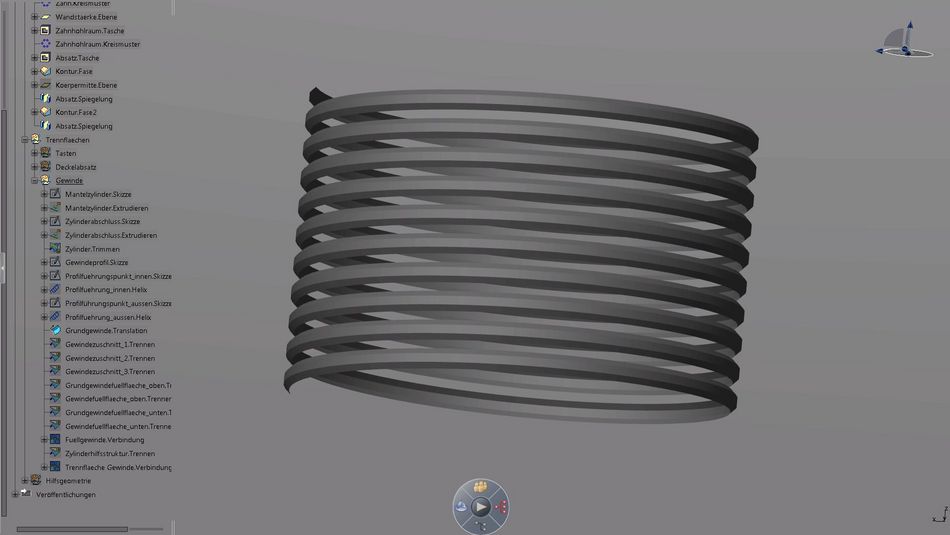

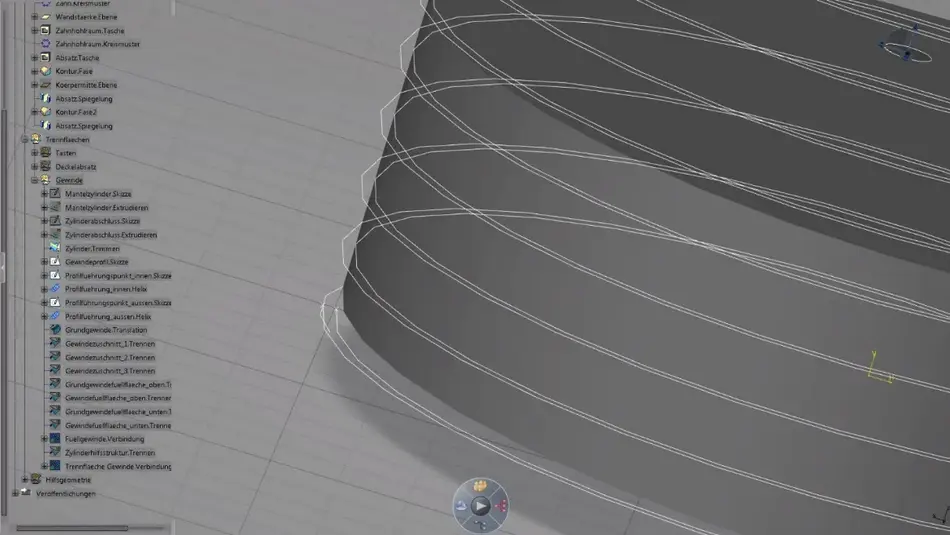

Erstellung der Trennflächen

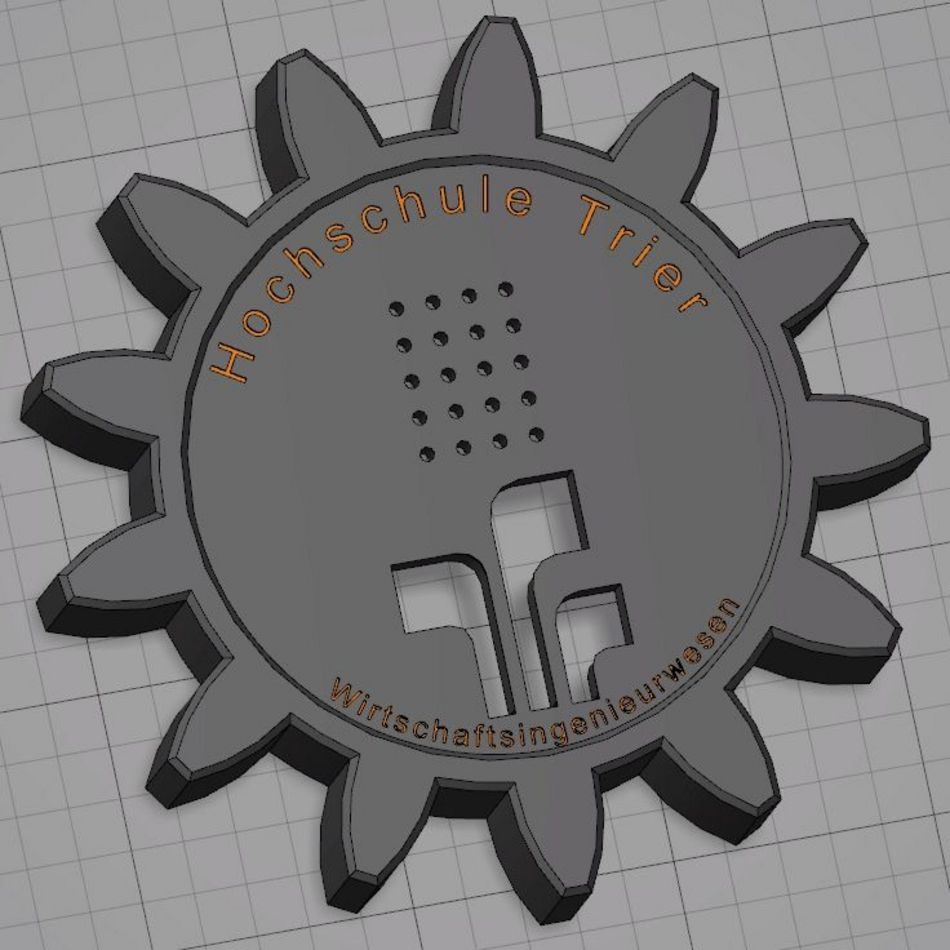

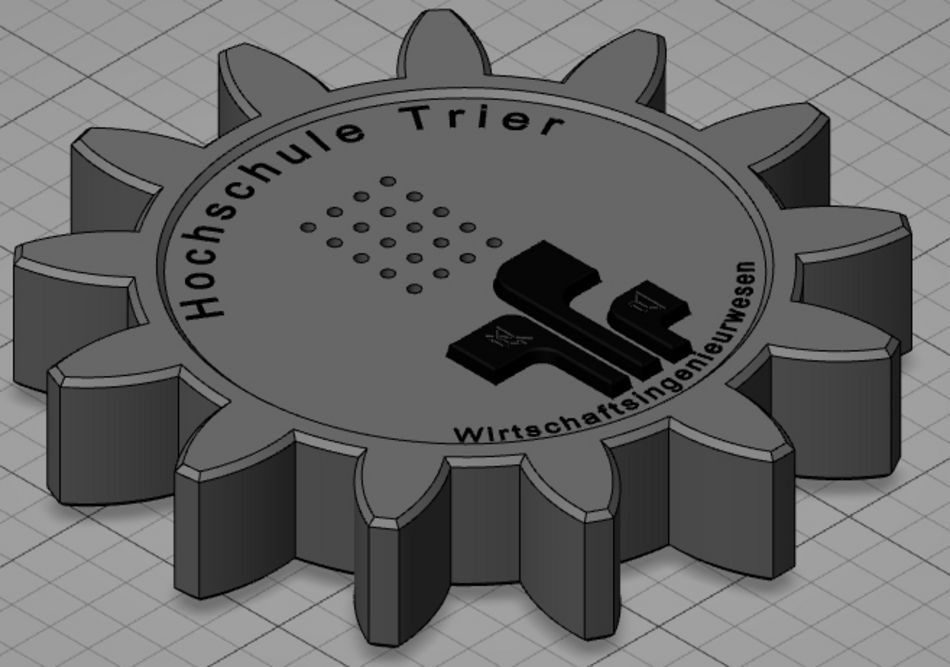

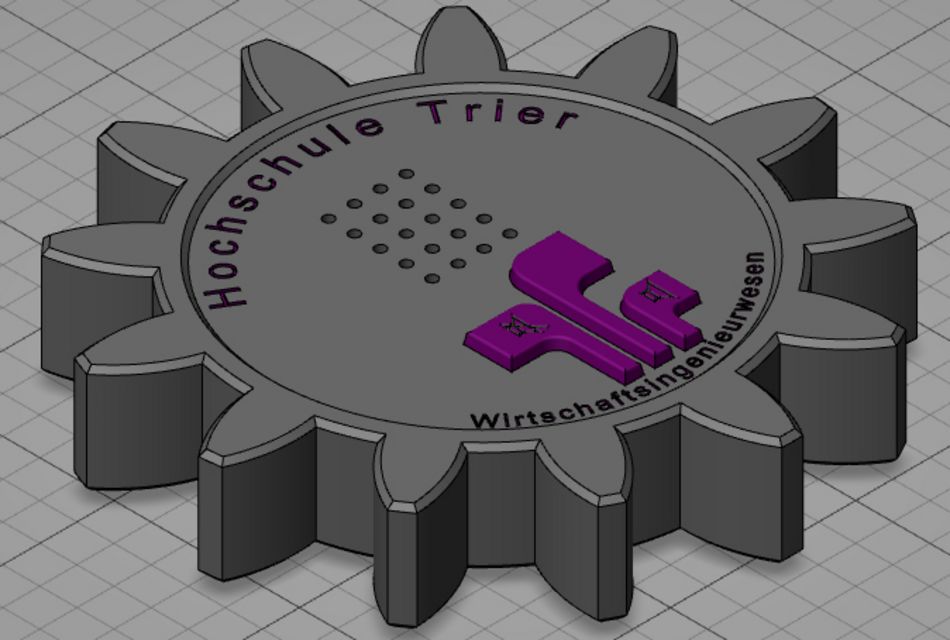

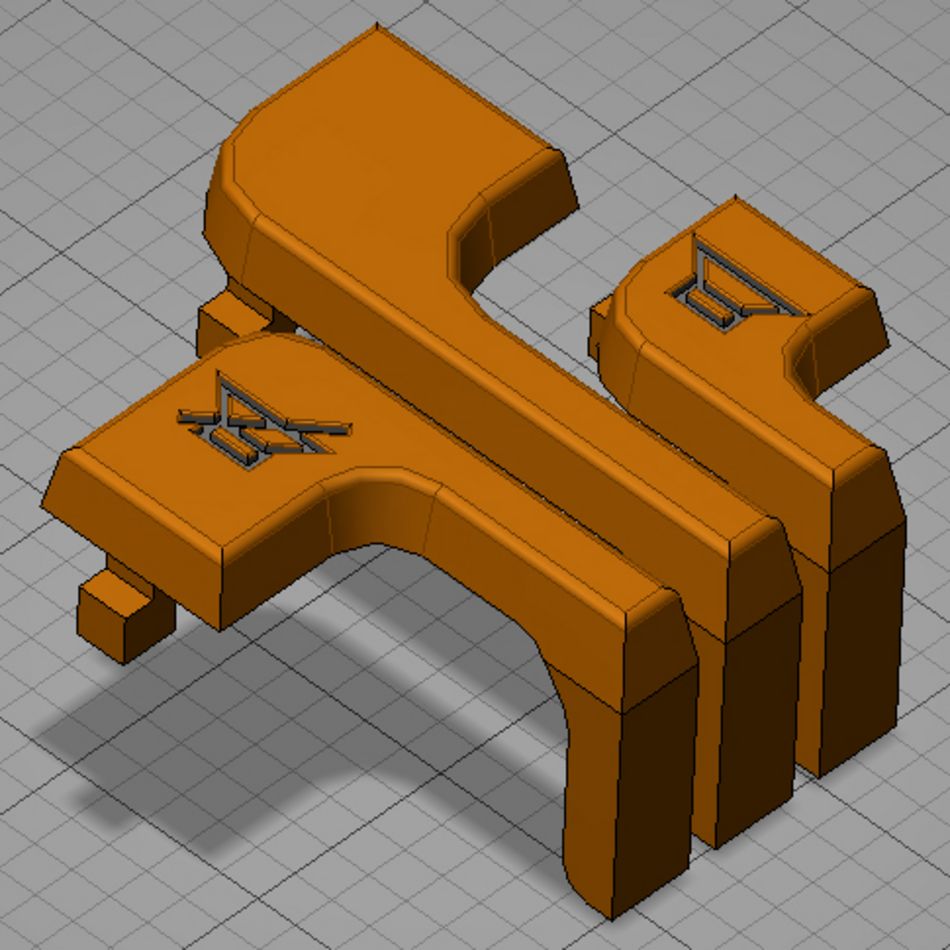

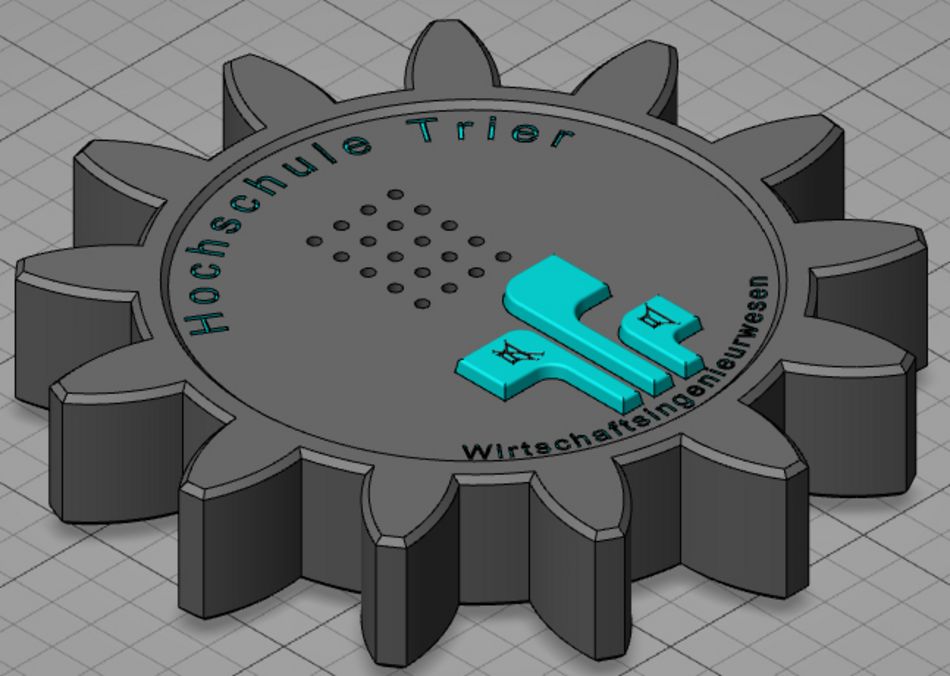

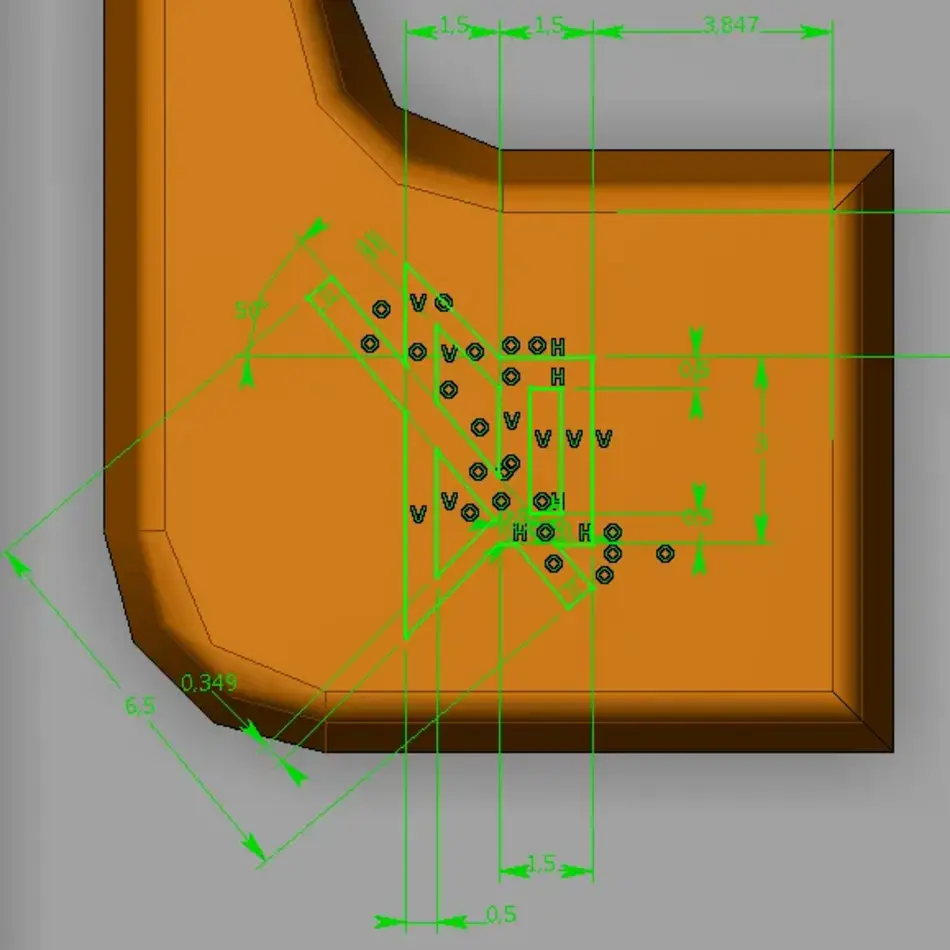

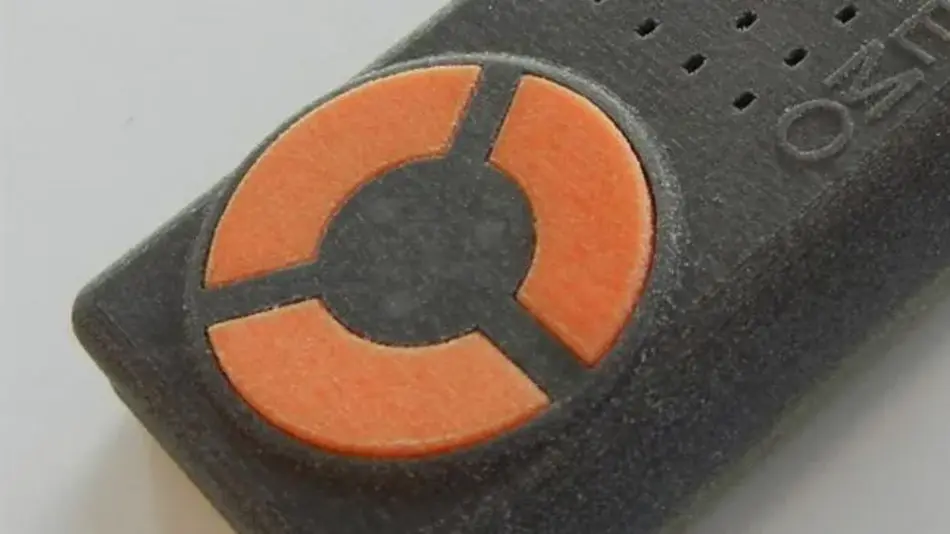

Kontruktion der Tasten

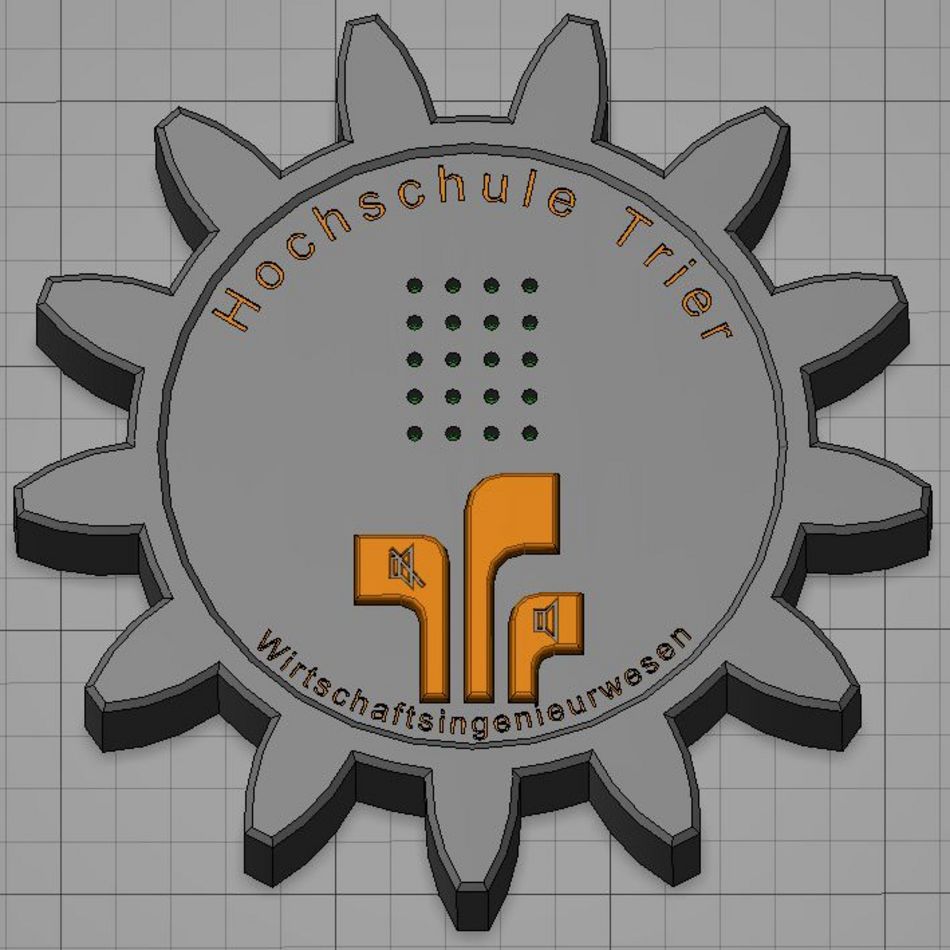

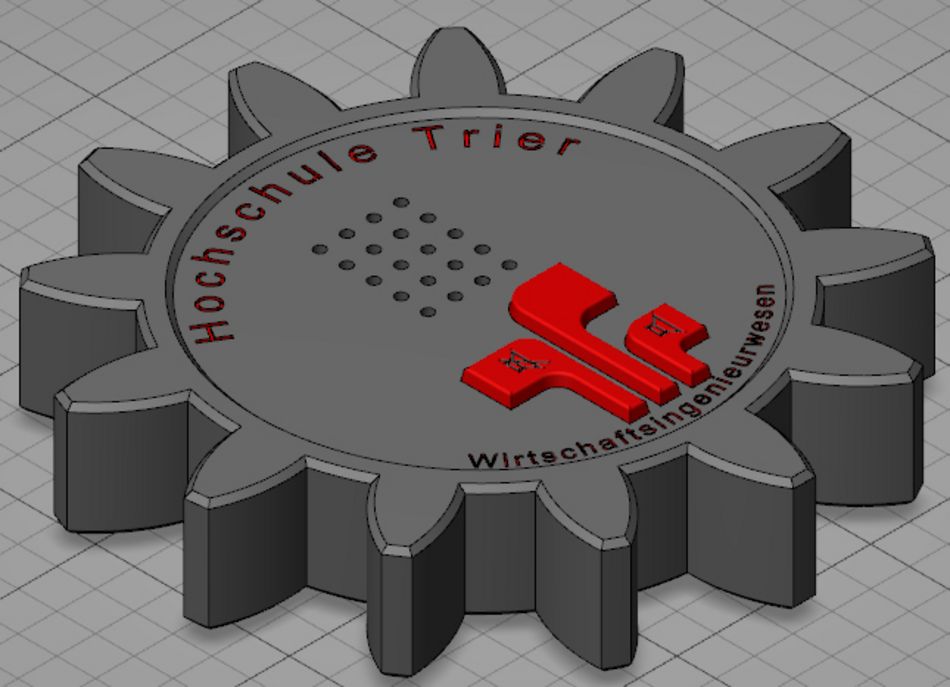

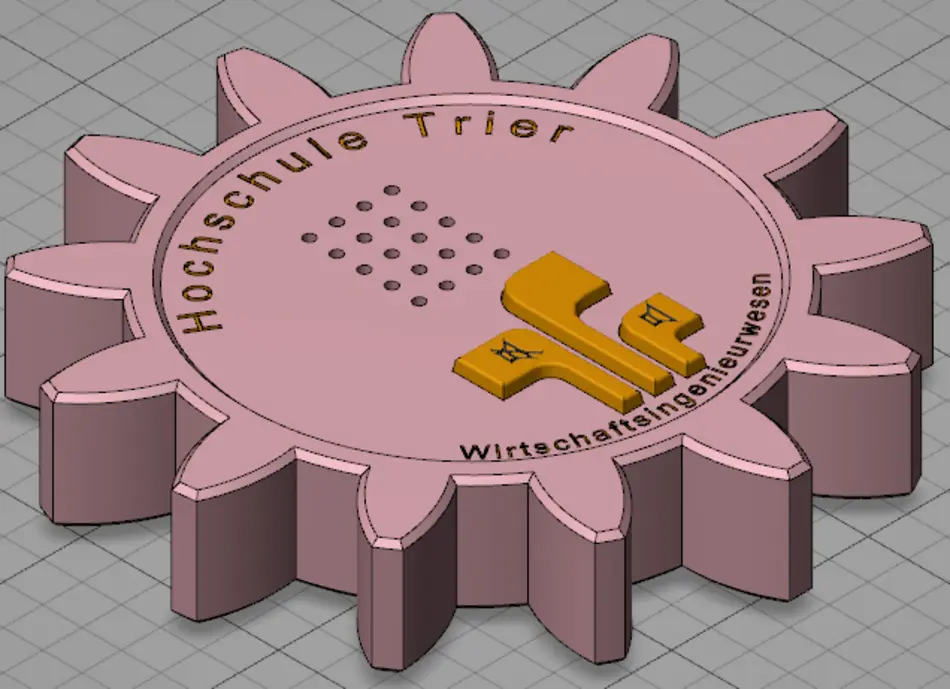

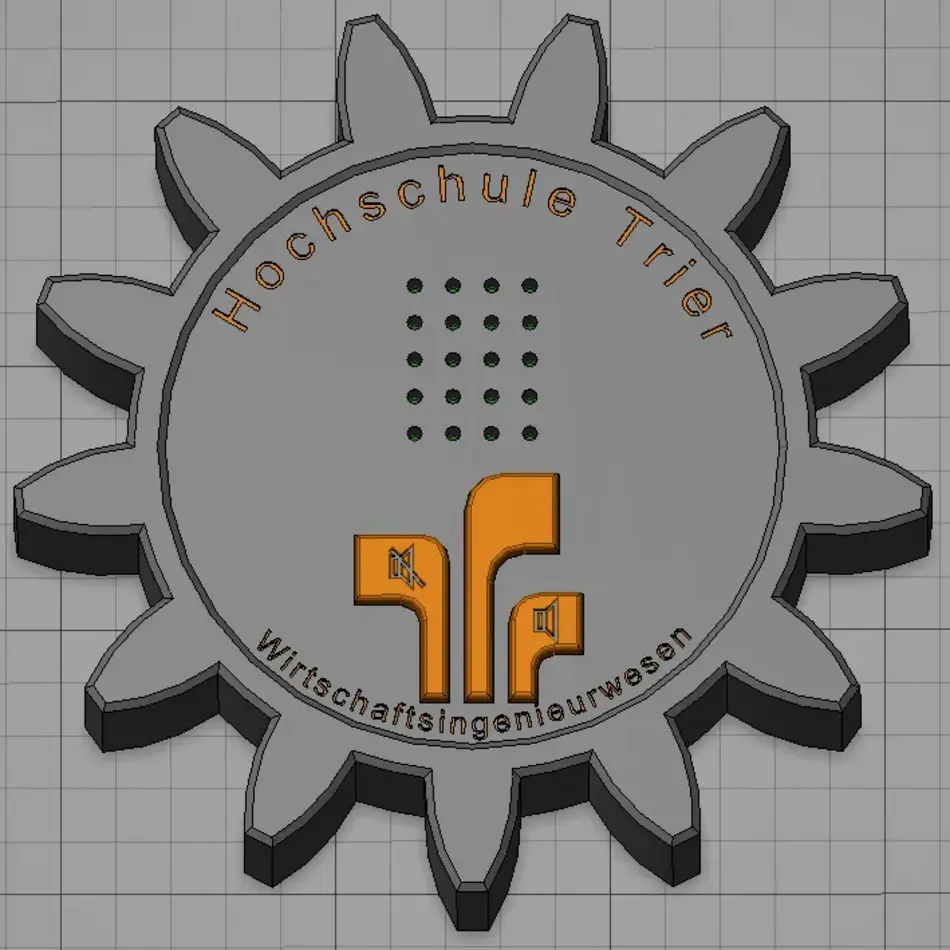

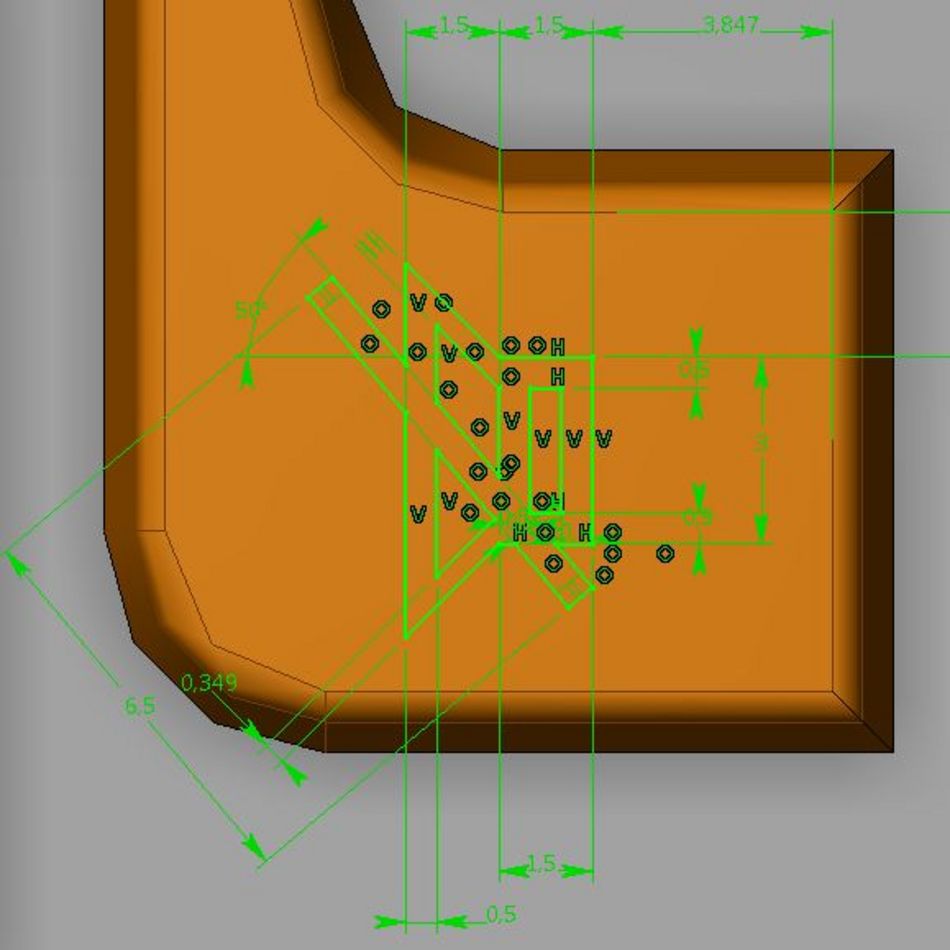

Lautstärkesymbole (AN/MUTE) auf AN-Tasten

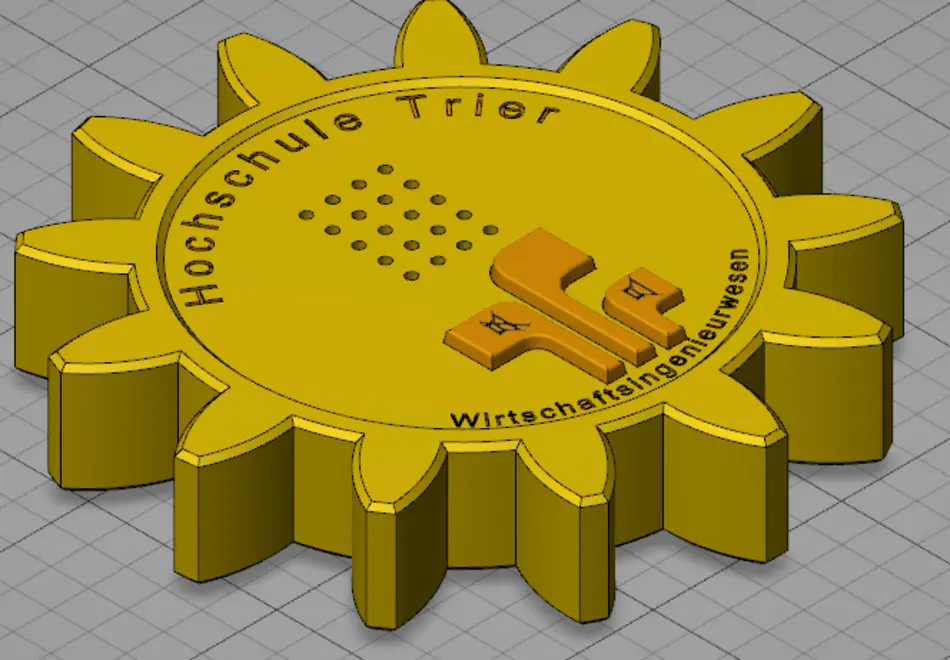

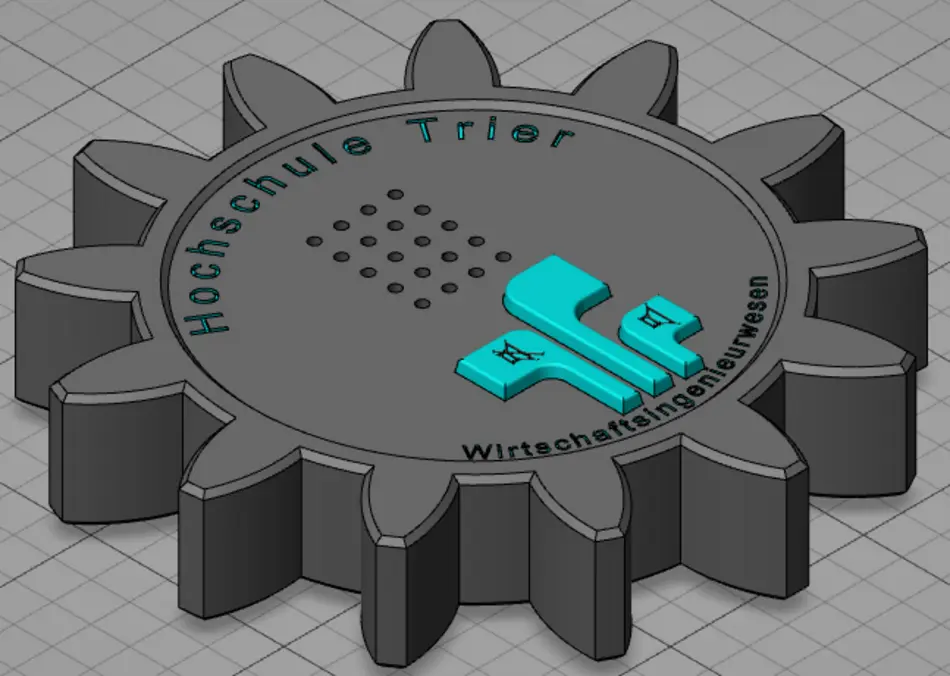

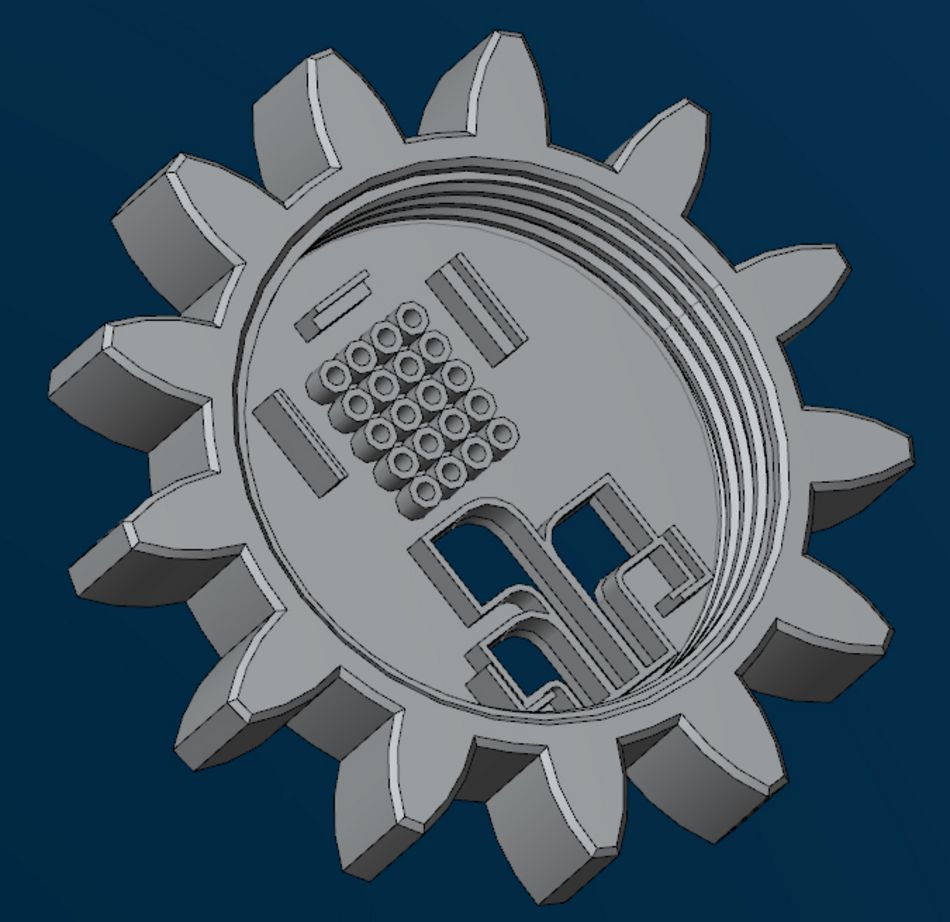

Konstruktion des Gehäuses

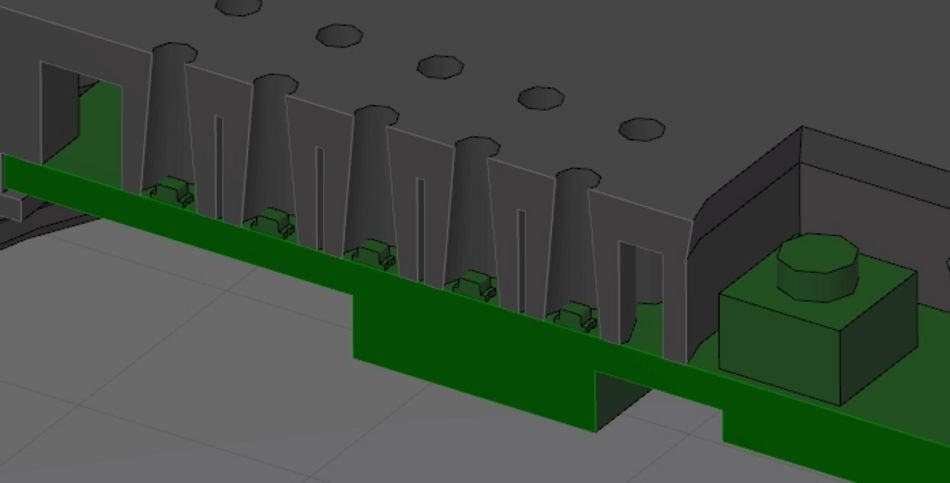

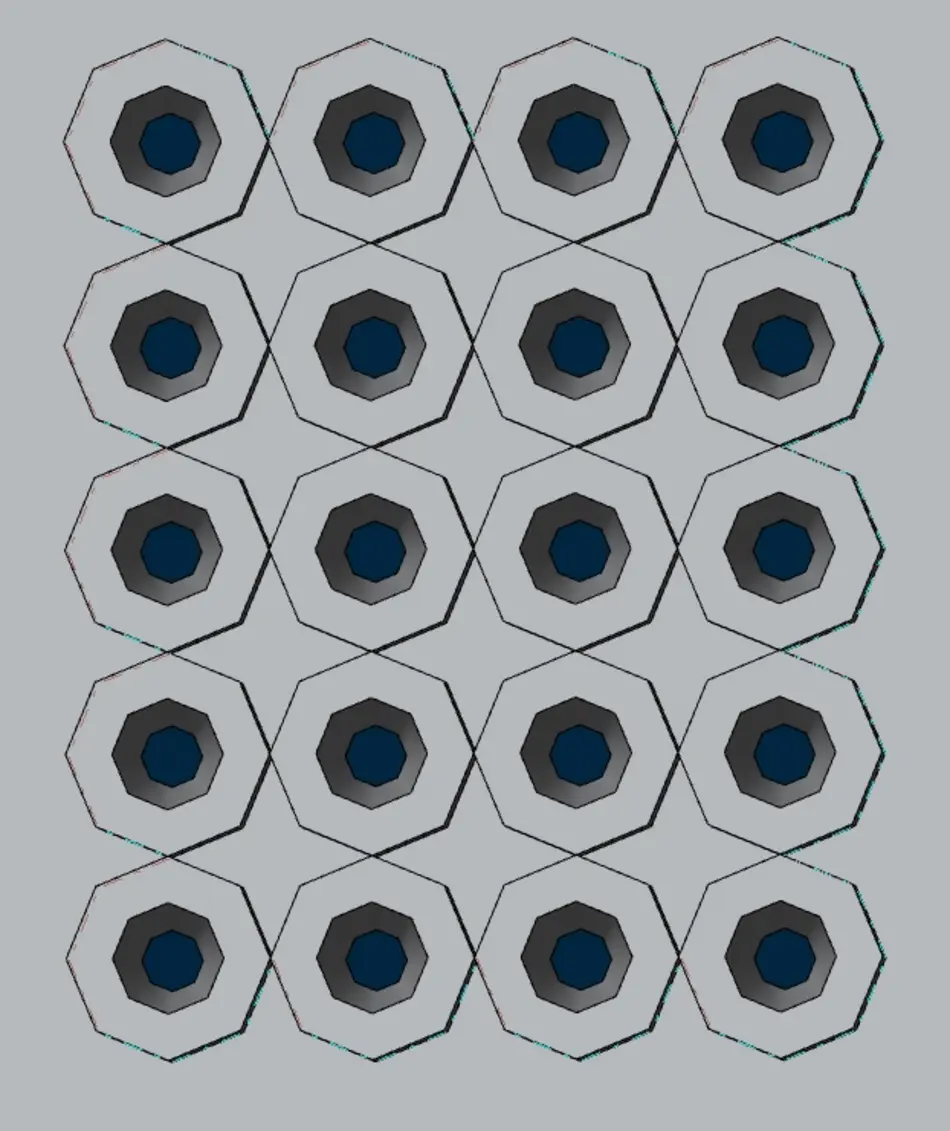

LED-Anzeige: Größere Bohrungen für bessere Sichtbarkeit und konische Bohrungen

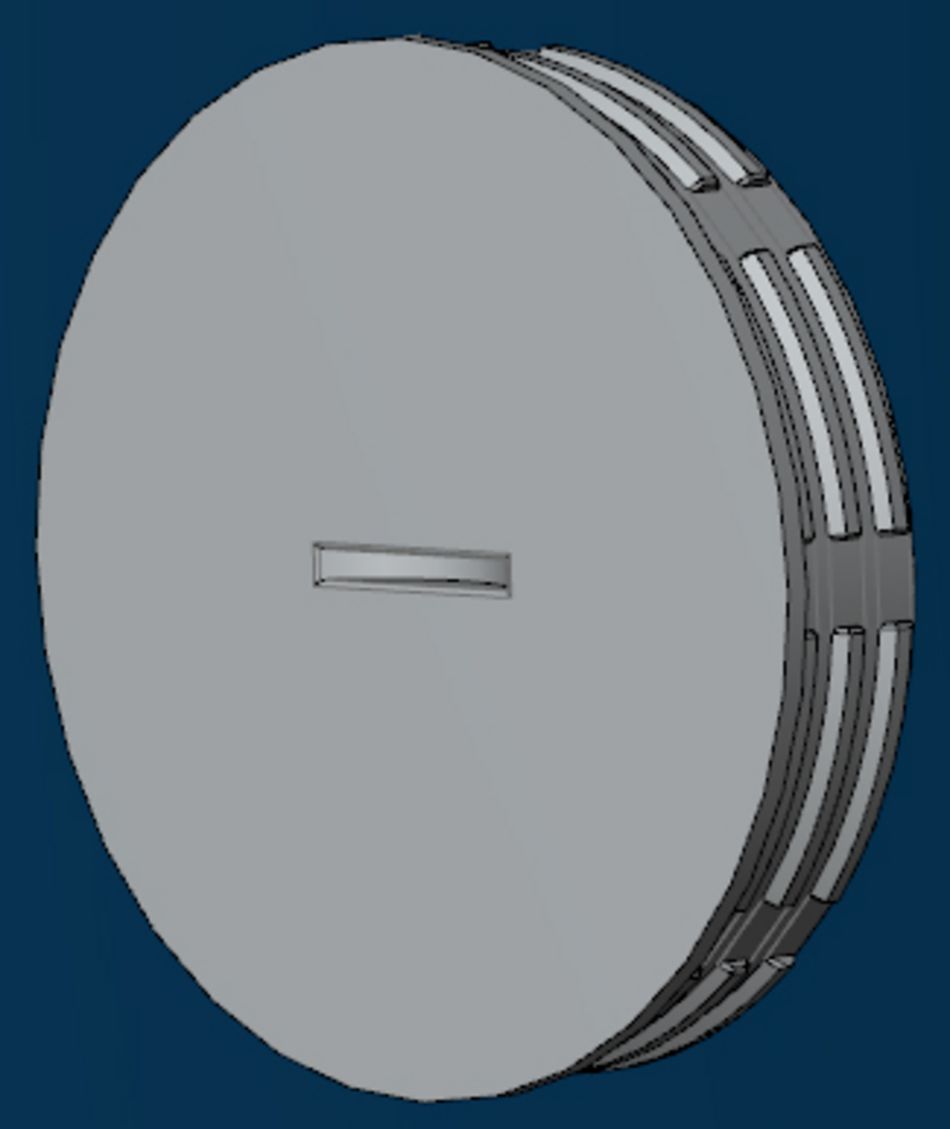

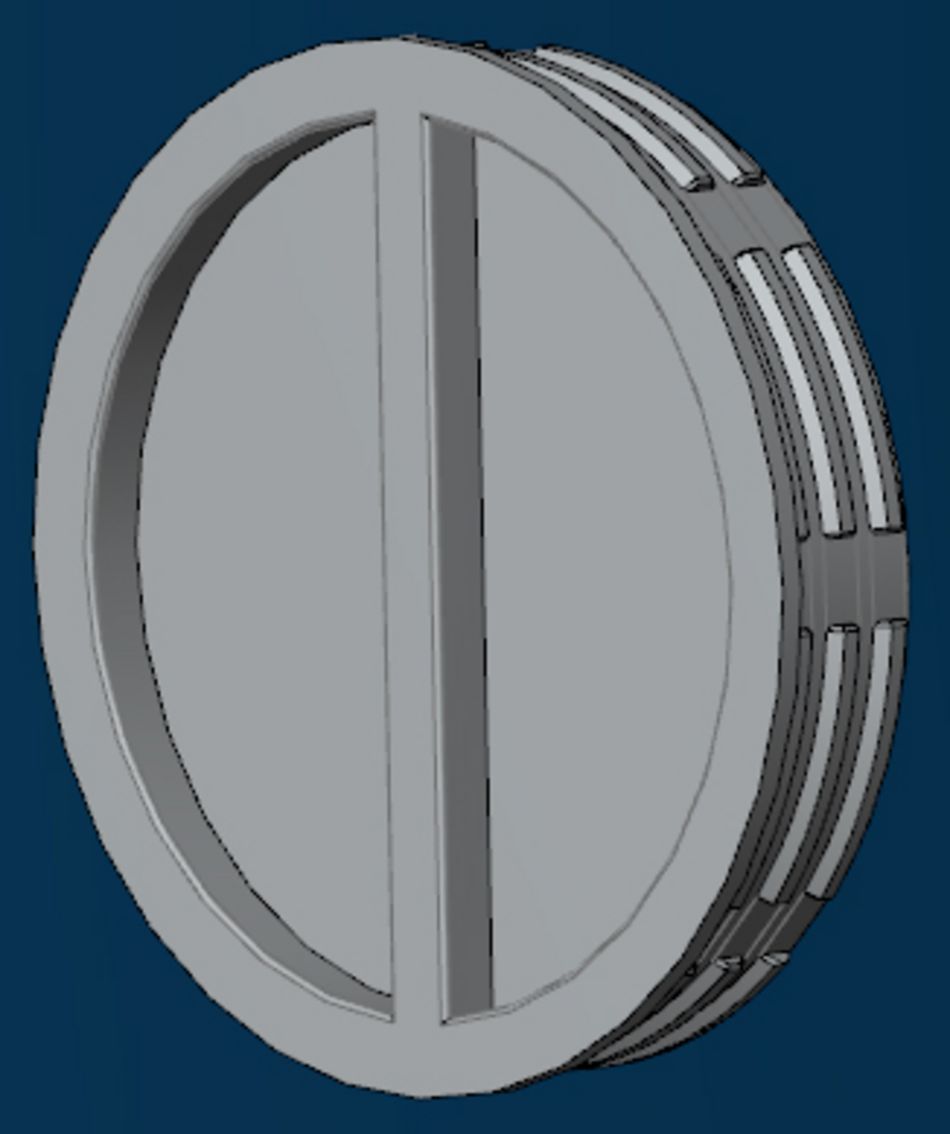

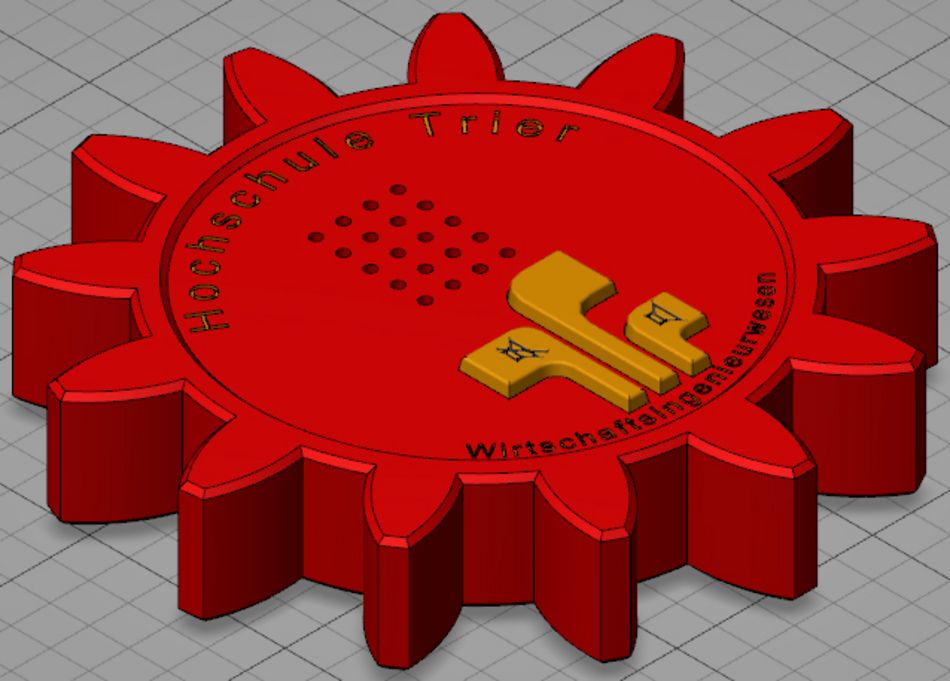

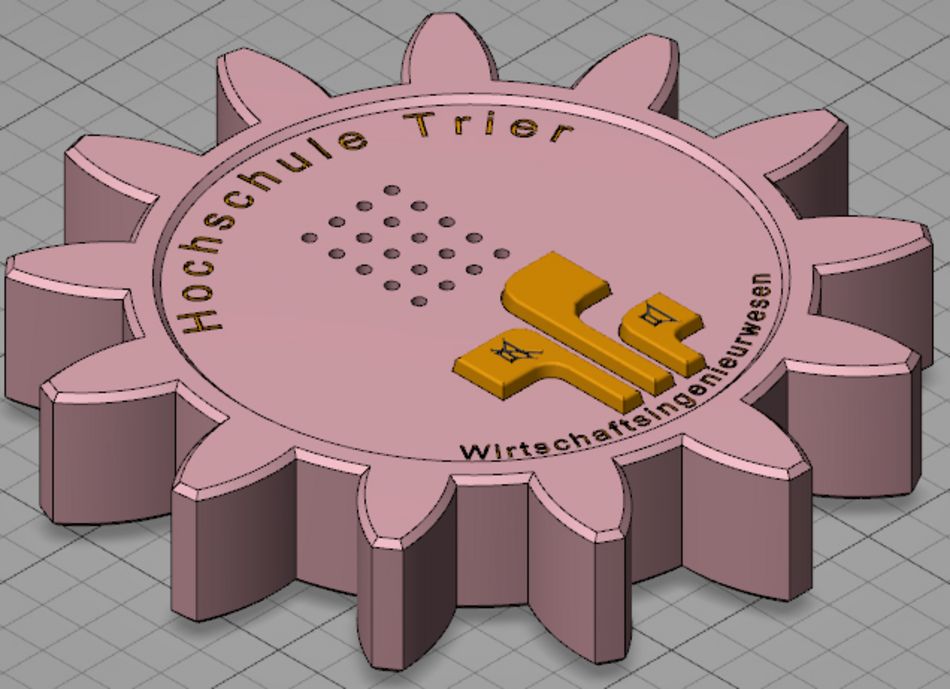

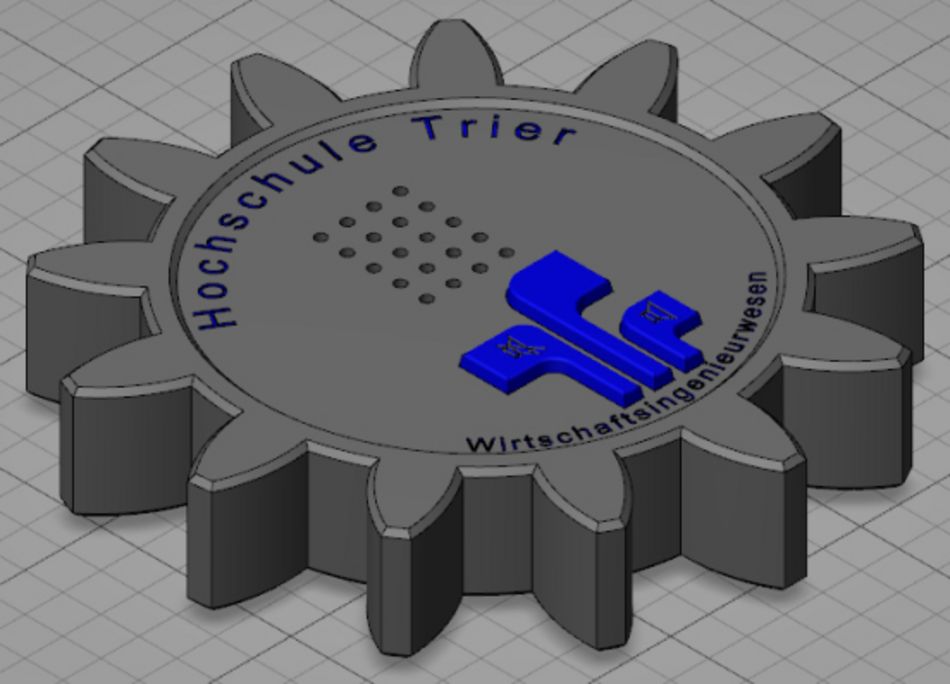

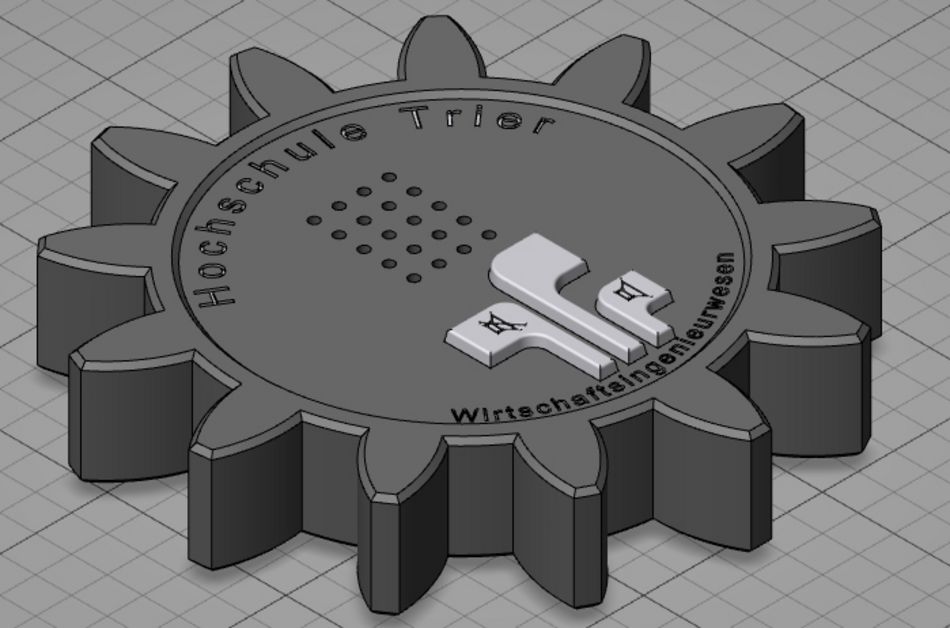

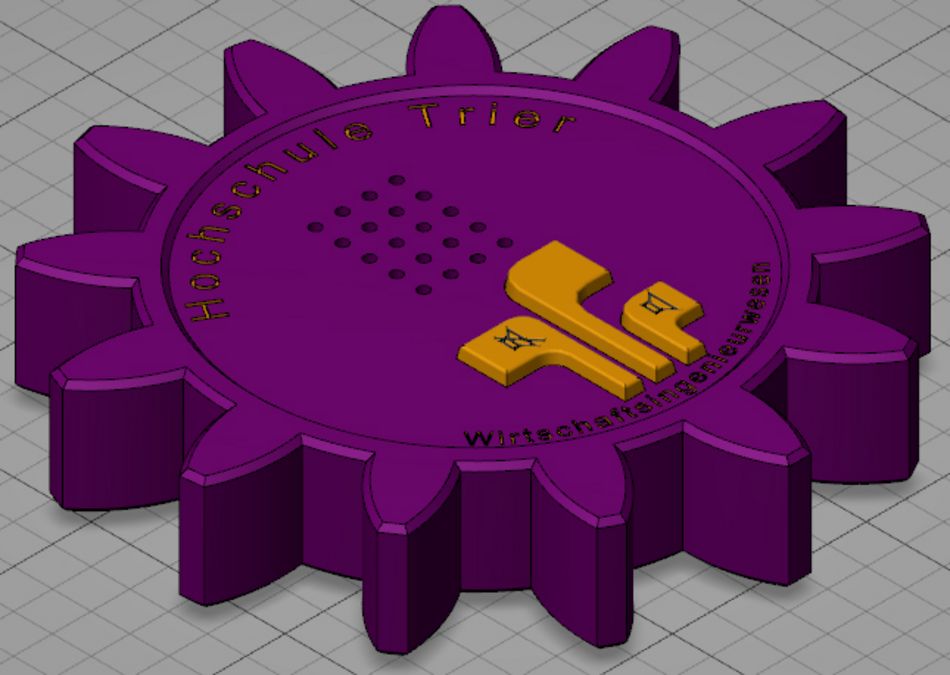

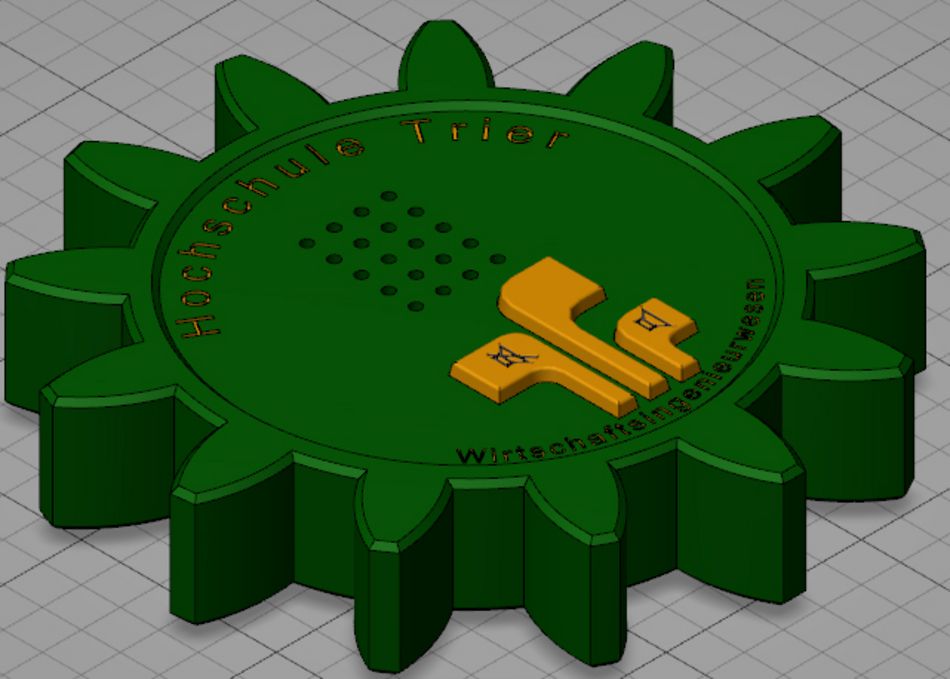

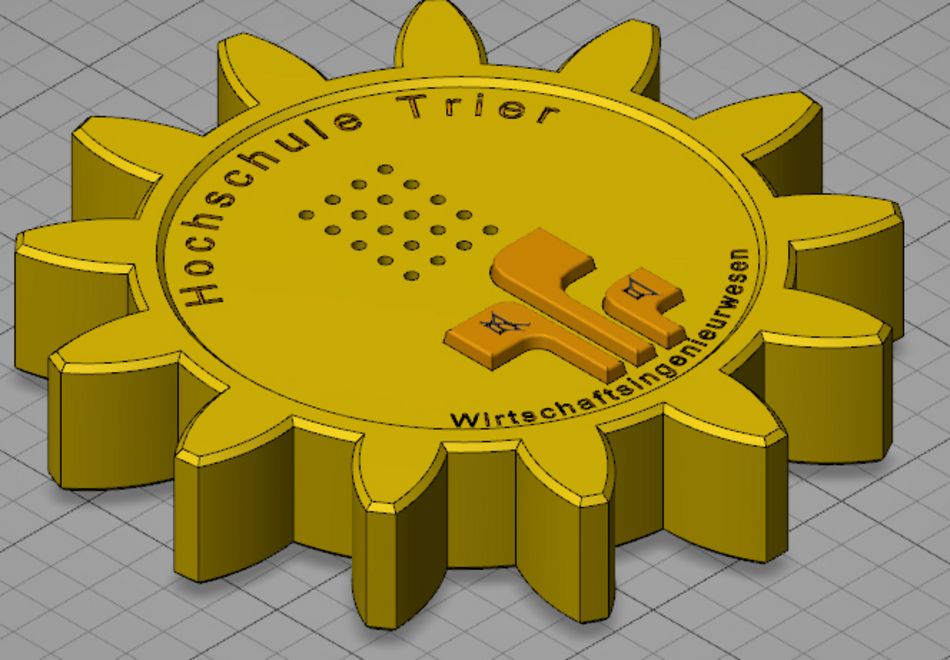

Erstellung der Deckelvarianten

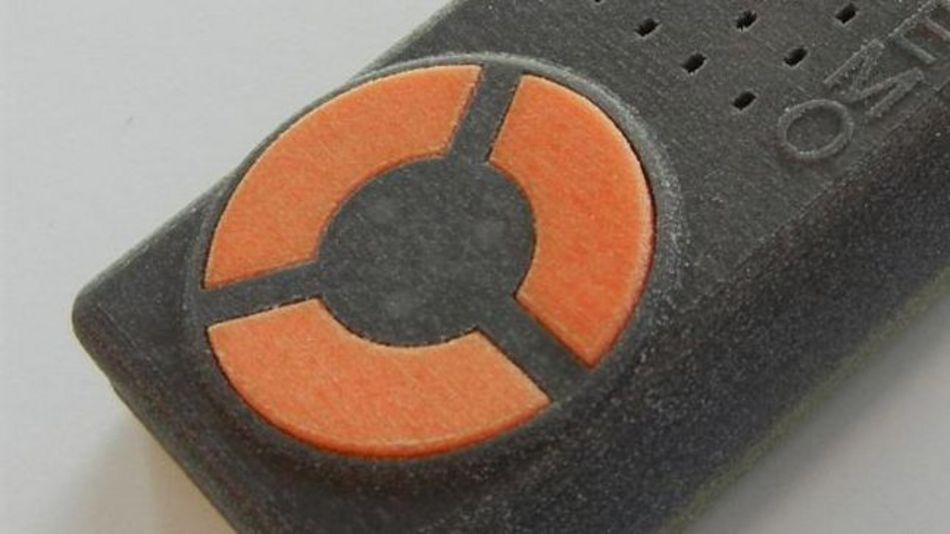

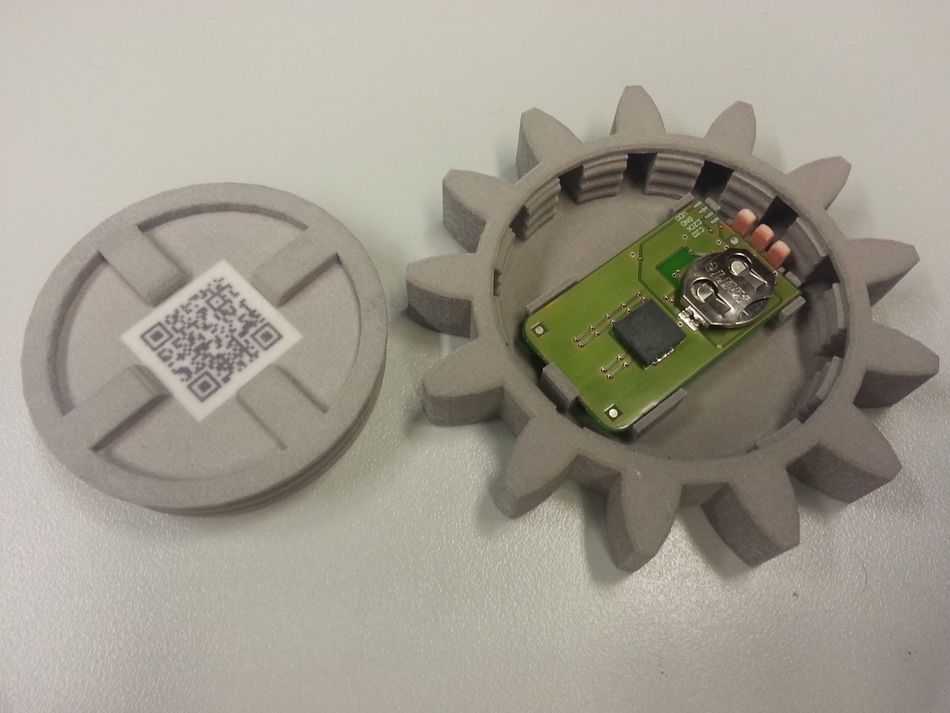

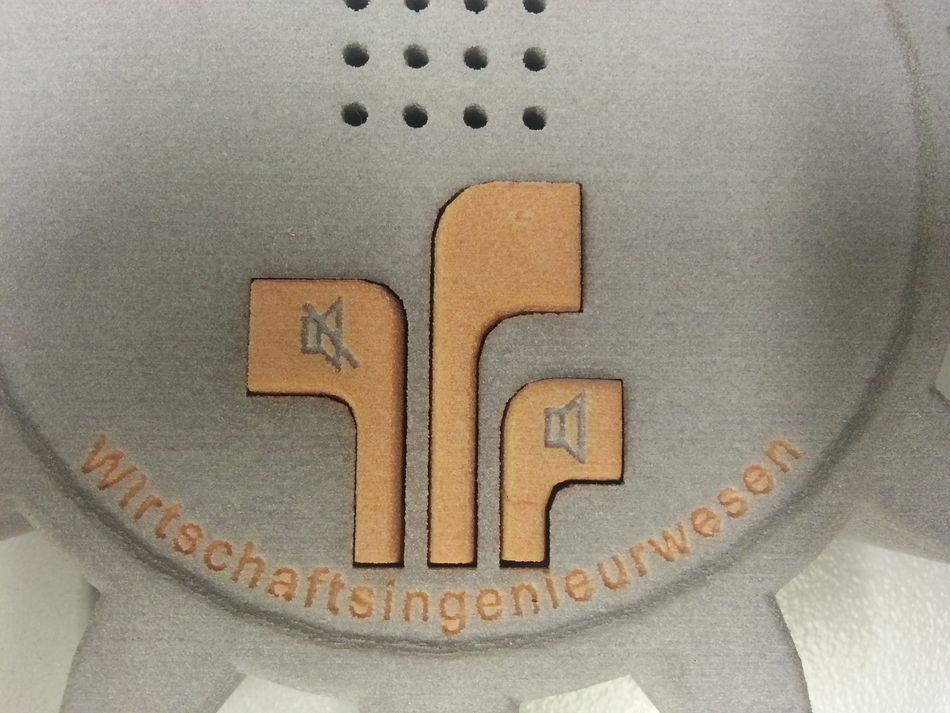

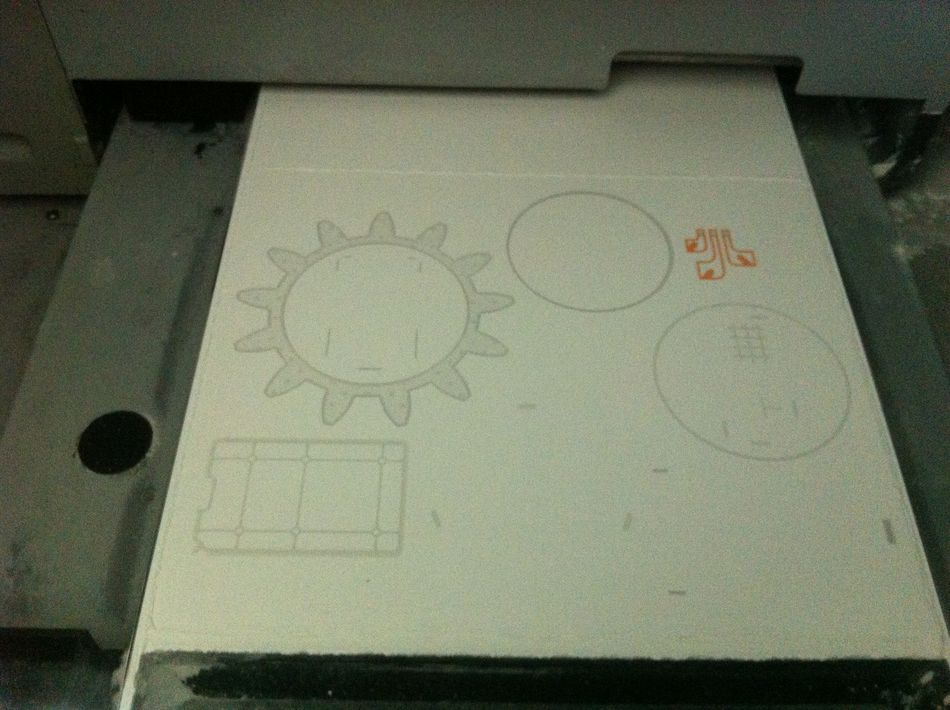

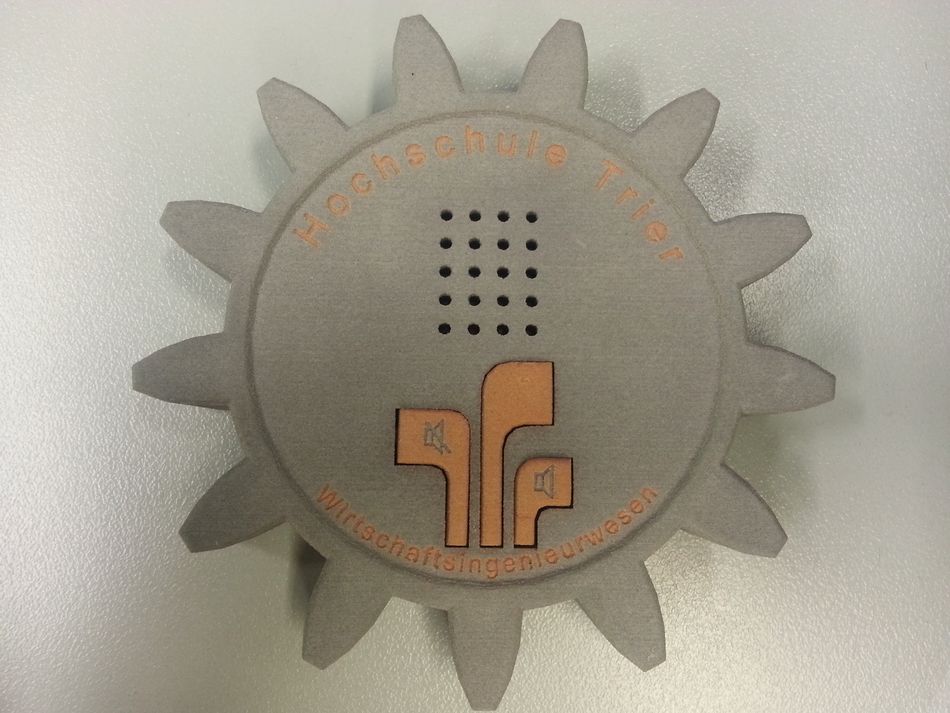

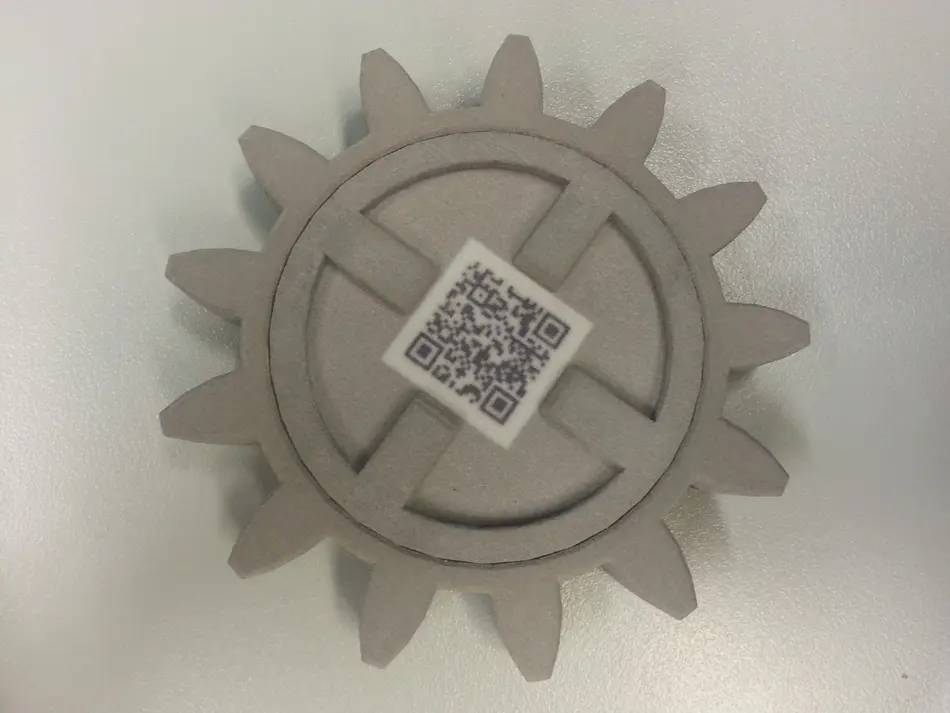

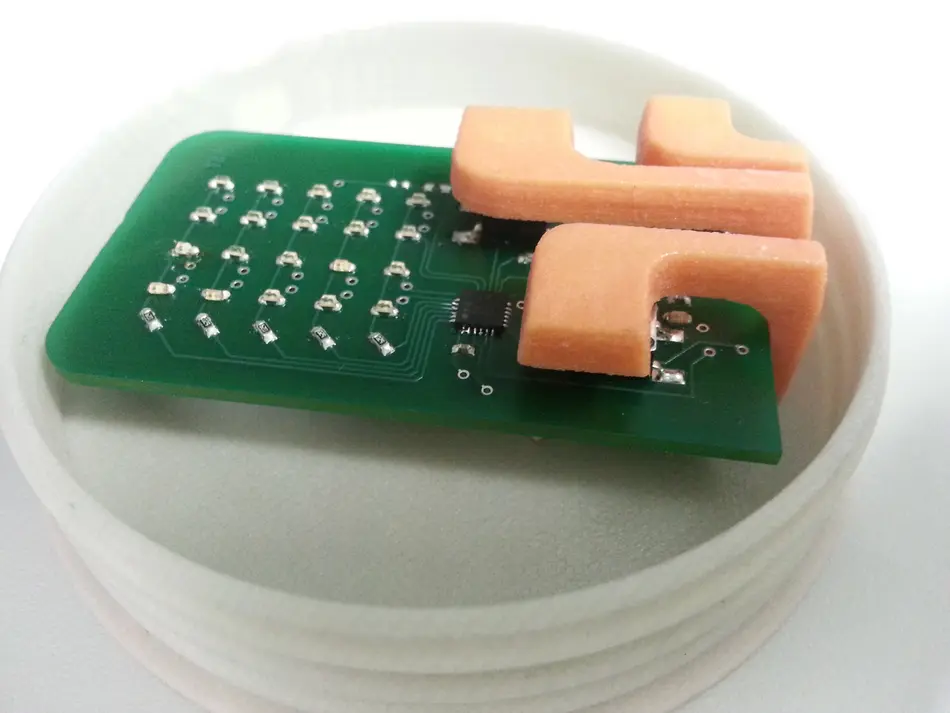

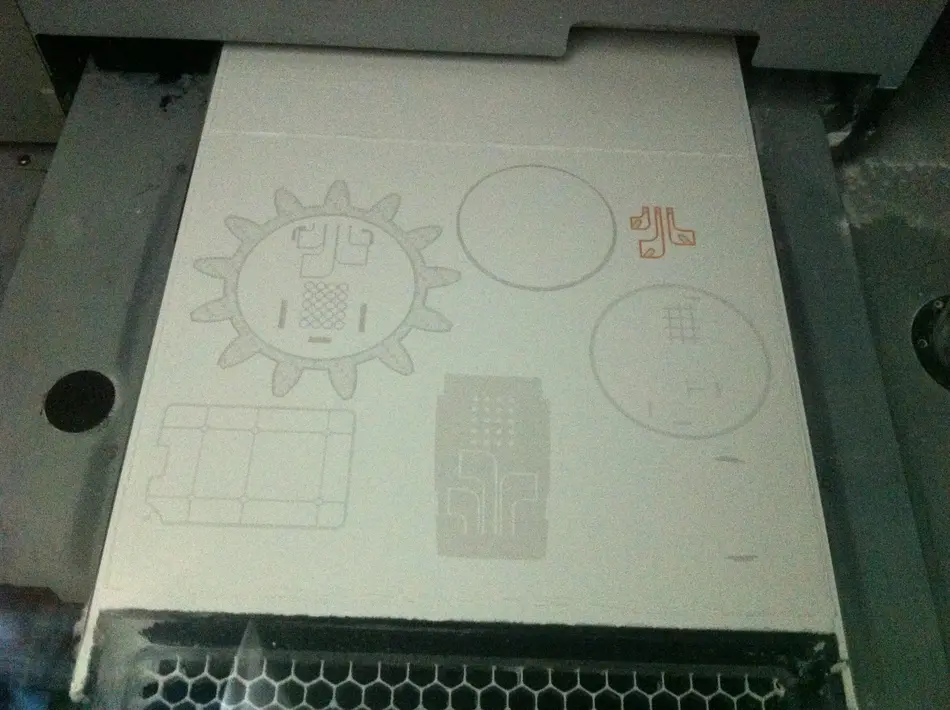

Prototyp und finaler Druck

Infos zum Projekt

Studierende Sebastian Dehning
  Dennis Neukirch
  Janine Wenzel
Projektgruppe SS13MH02
Studiengang Maschinenbau
Modul CAD III-Projekt
Kontext Prozessoptimierung, Methodenentwicklung, Wissensbasierte Konstruktion und Additive Fertigung
