Variantengestaltung Gehäuse V2 für eine Spielkonsole „weMINTo“

Produktentwicklung eines Spielkonsole-Gehäuses zur Fertigung im 3D-Druck/Additive Fertigung.

Ausgangslage

Variante 1
Variante 2

Aufgabenstellung

  • Neue ansprechende Designs entwerfen
  • Variable Gestaltungsmöglichkeiten
  • Kostenkalkulation



Verbesserungsvorschläge:

  • Dünnere Wandstärken
  • Verbesserung der Lichtqualität
  • Werkzeugloses öffnen des Gehäuses
  • Simples Design
  • Bessere Ergonomie



Restriktionen:

  • Platinenlayout bereits festgelegt:
    • Position der LEDs und Taster musste übernommen werden
    • Auswahl aus zwei verschiedenen Layouts





Ideenfindung

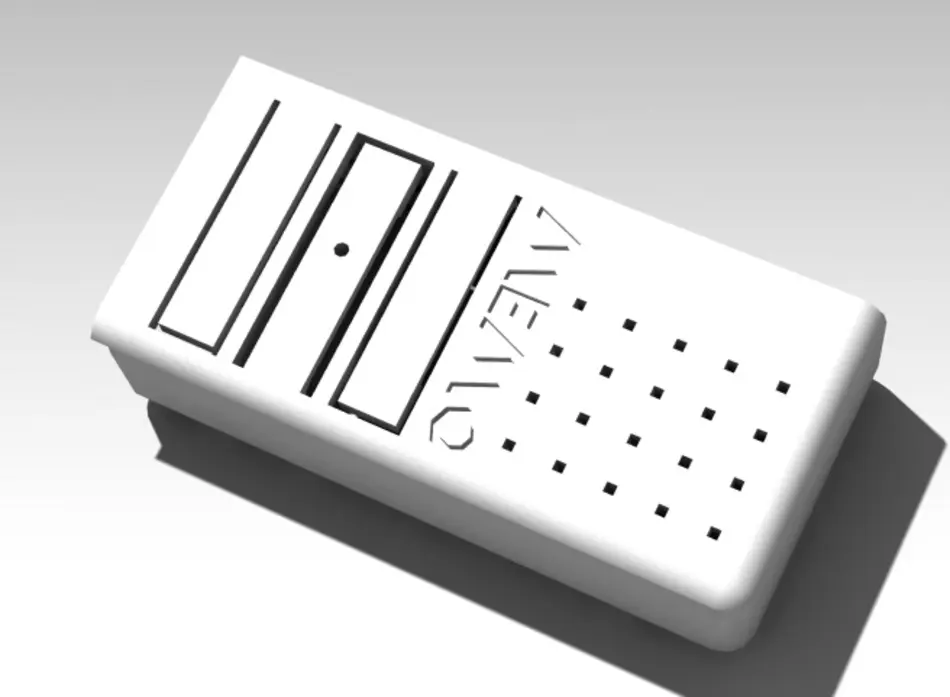

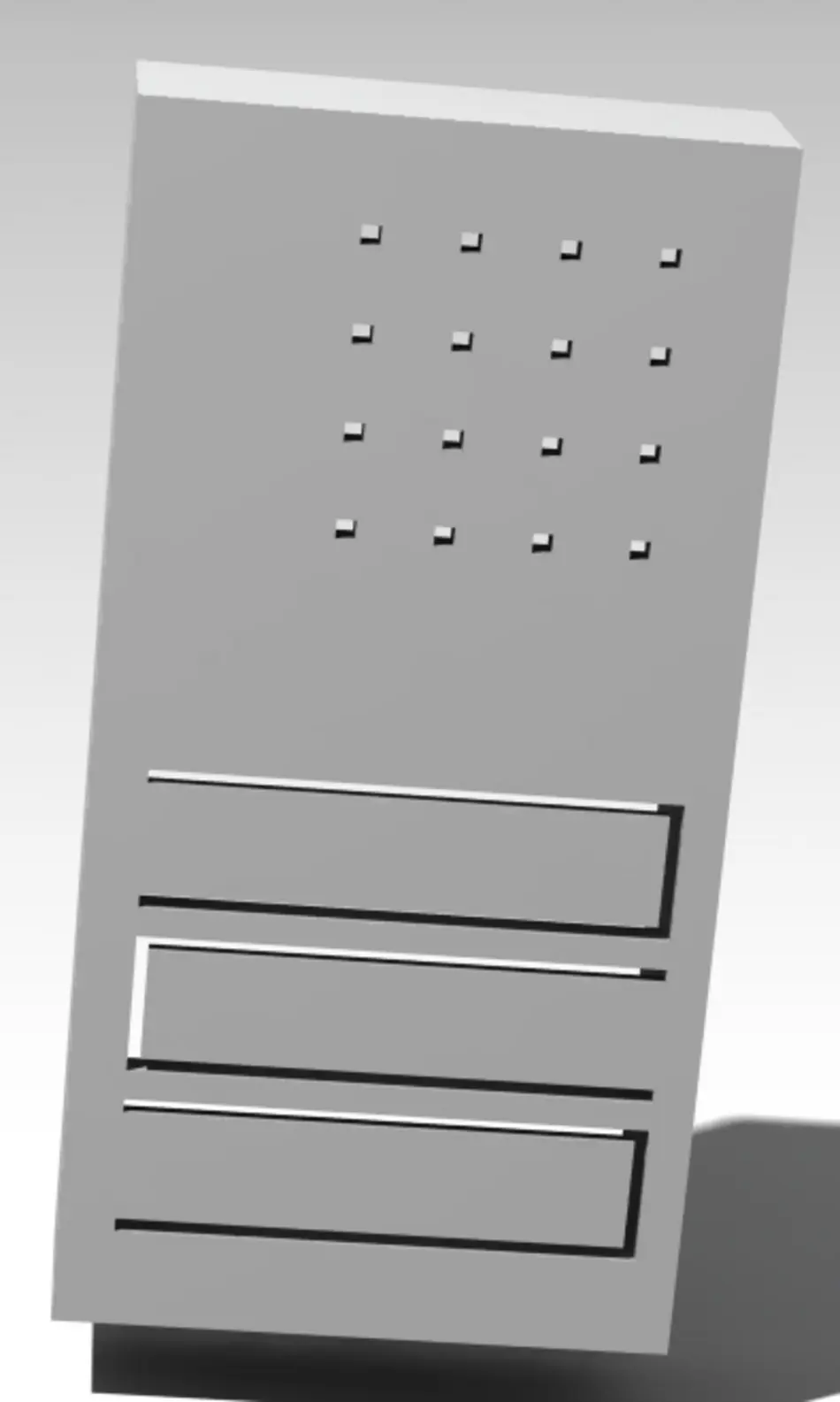

Eckiges Design

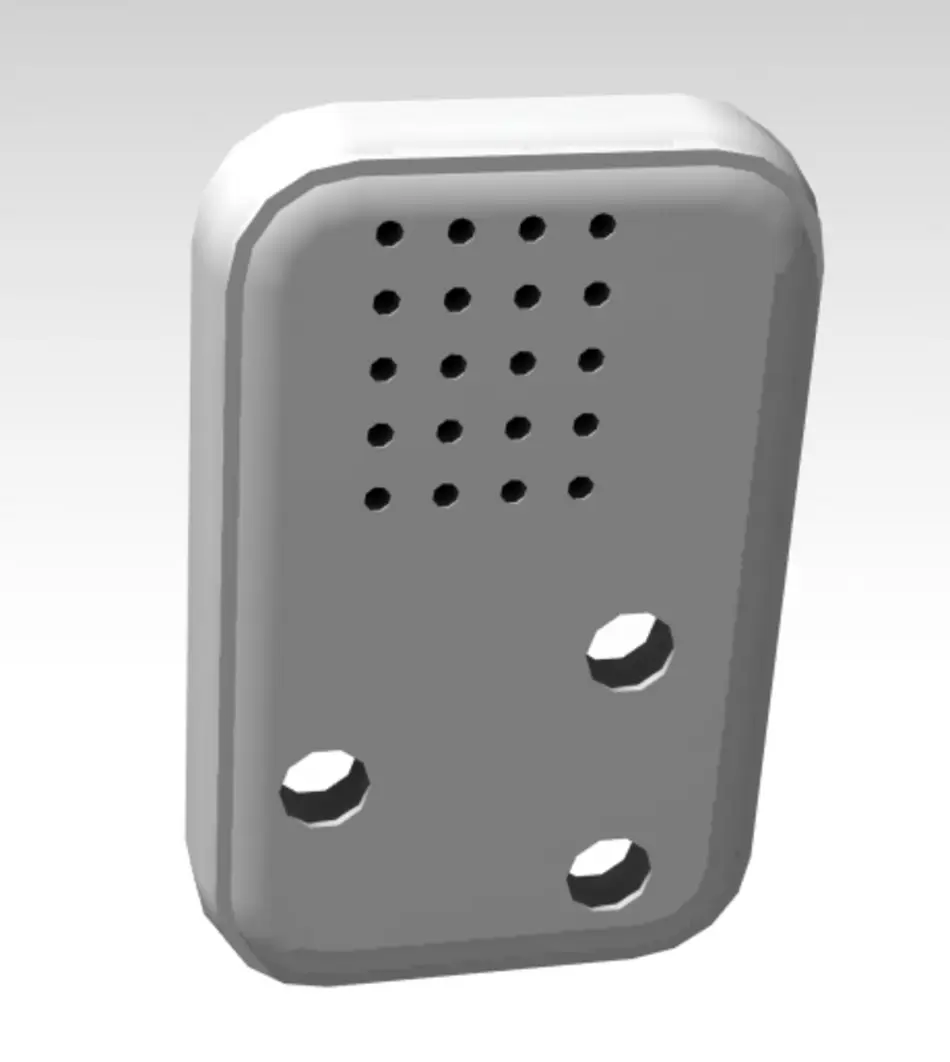

Rundes Design
Ausgefallenes Design

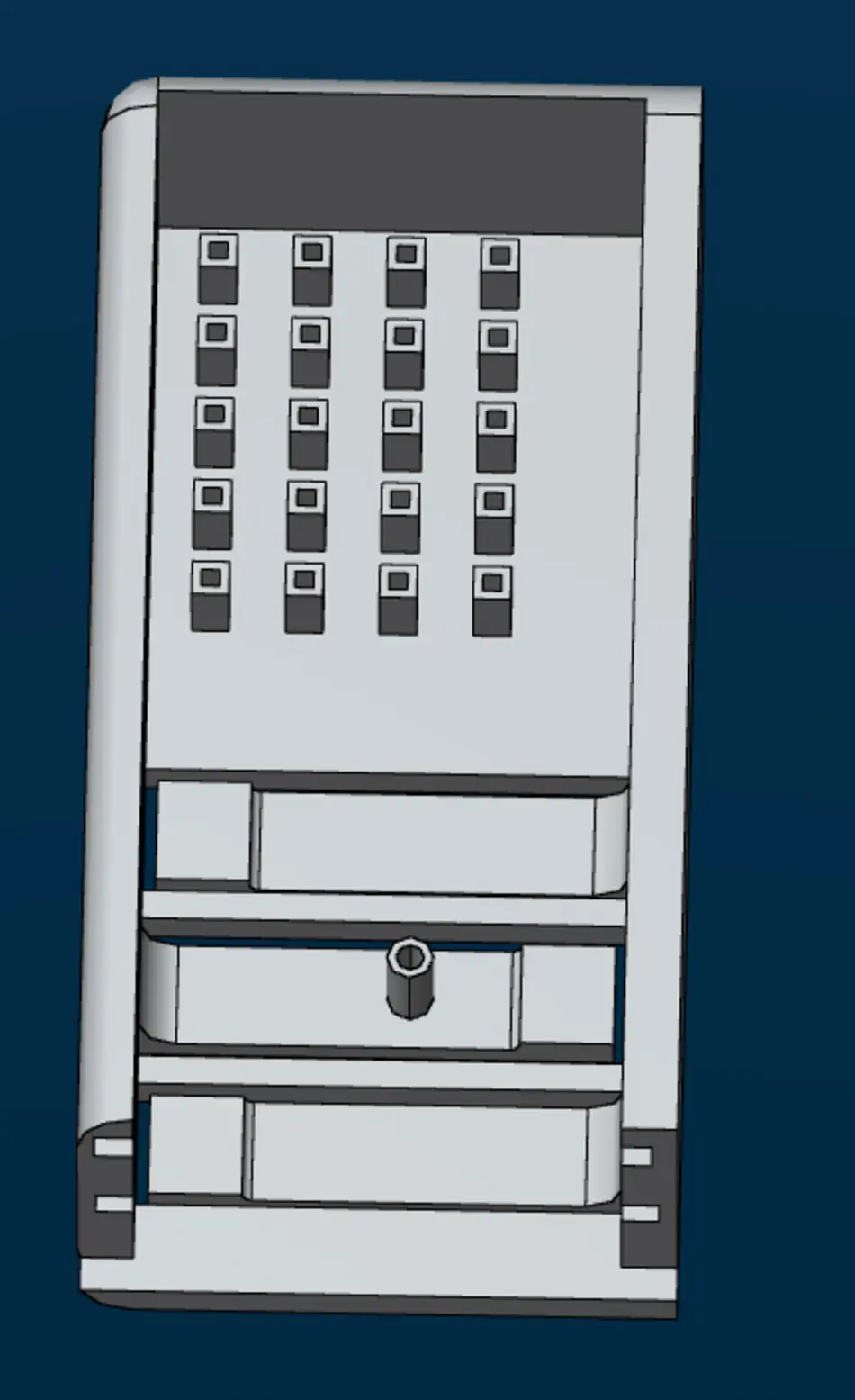

Erster Zwischenstand

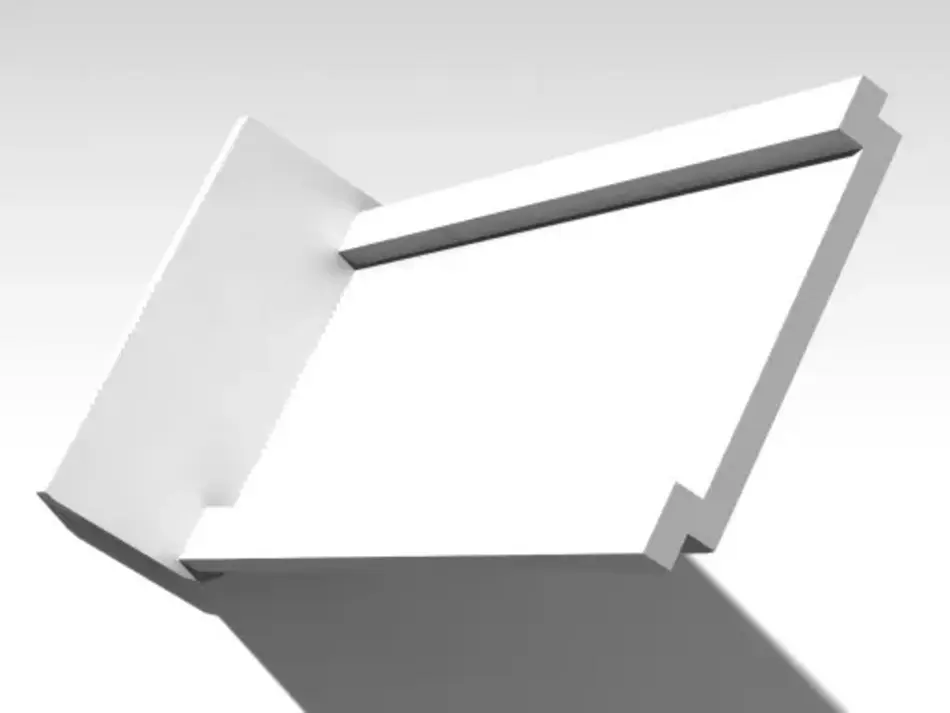

Oberteil und Schublade

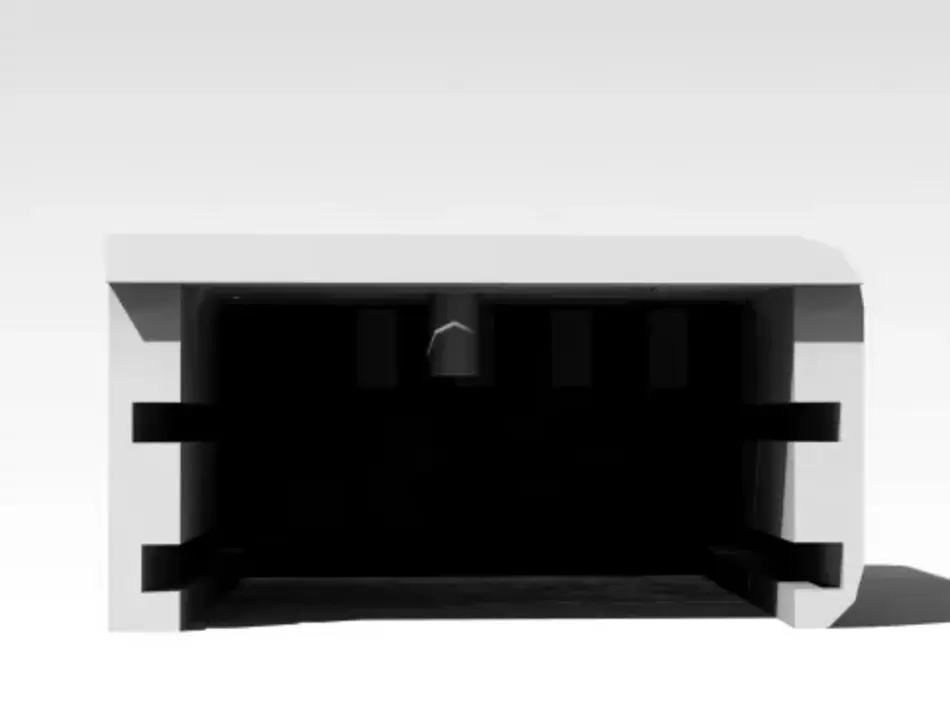

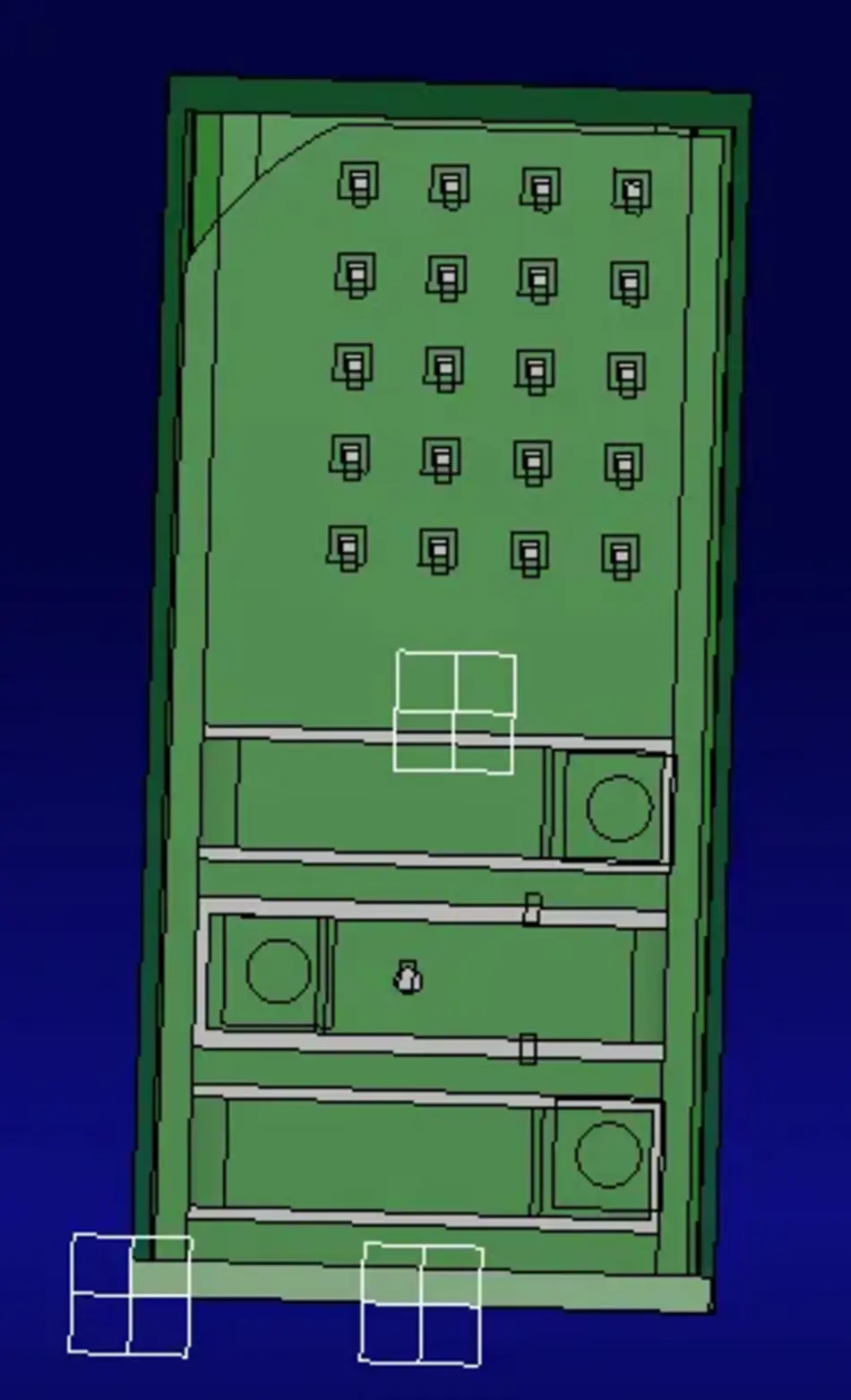

Platinen Einschub erstellt

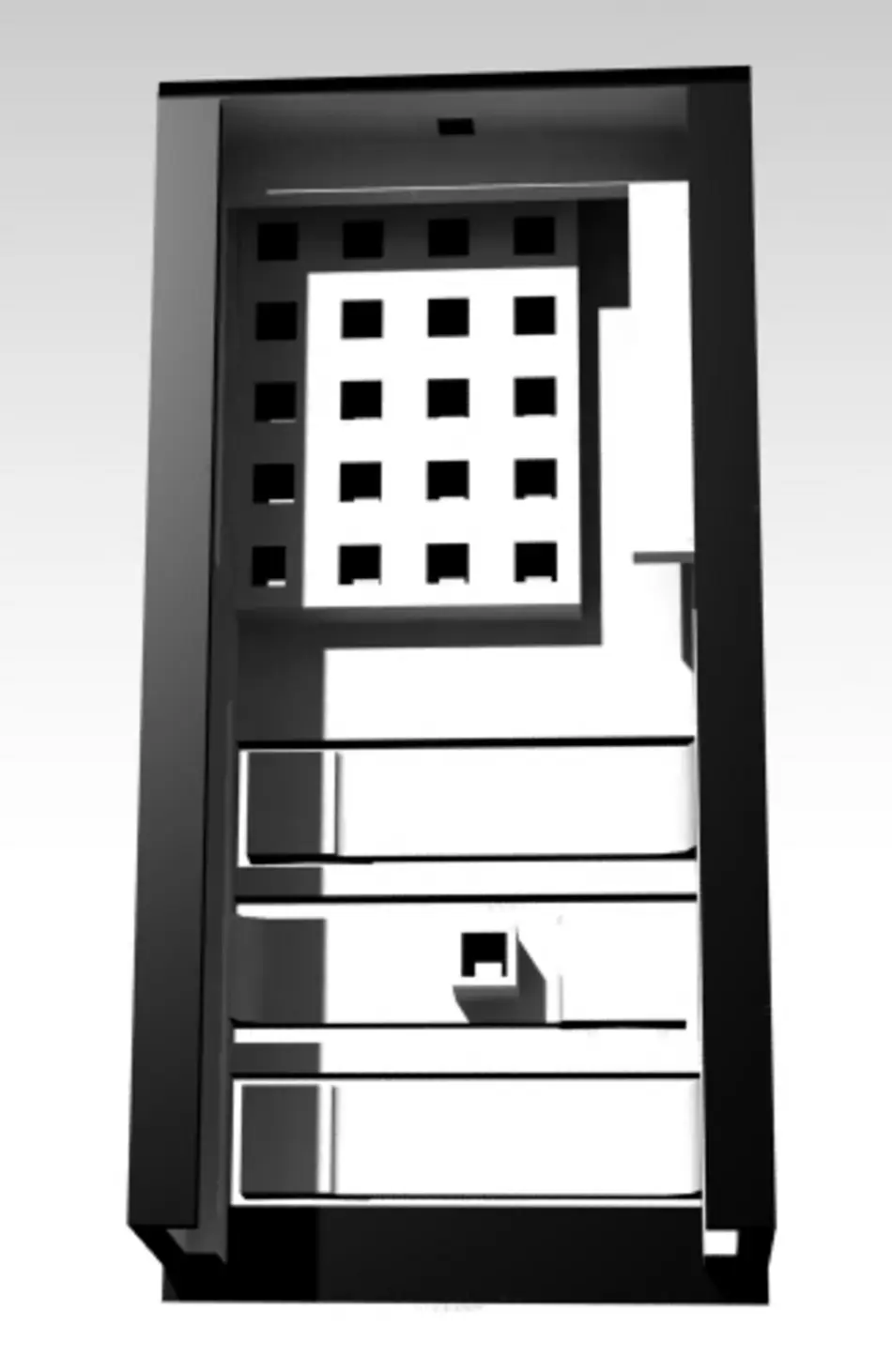

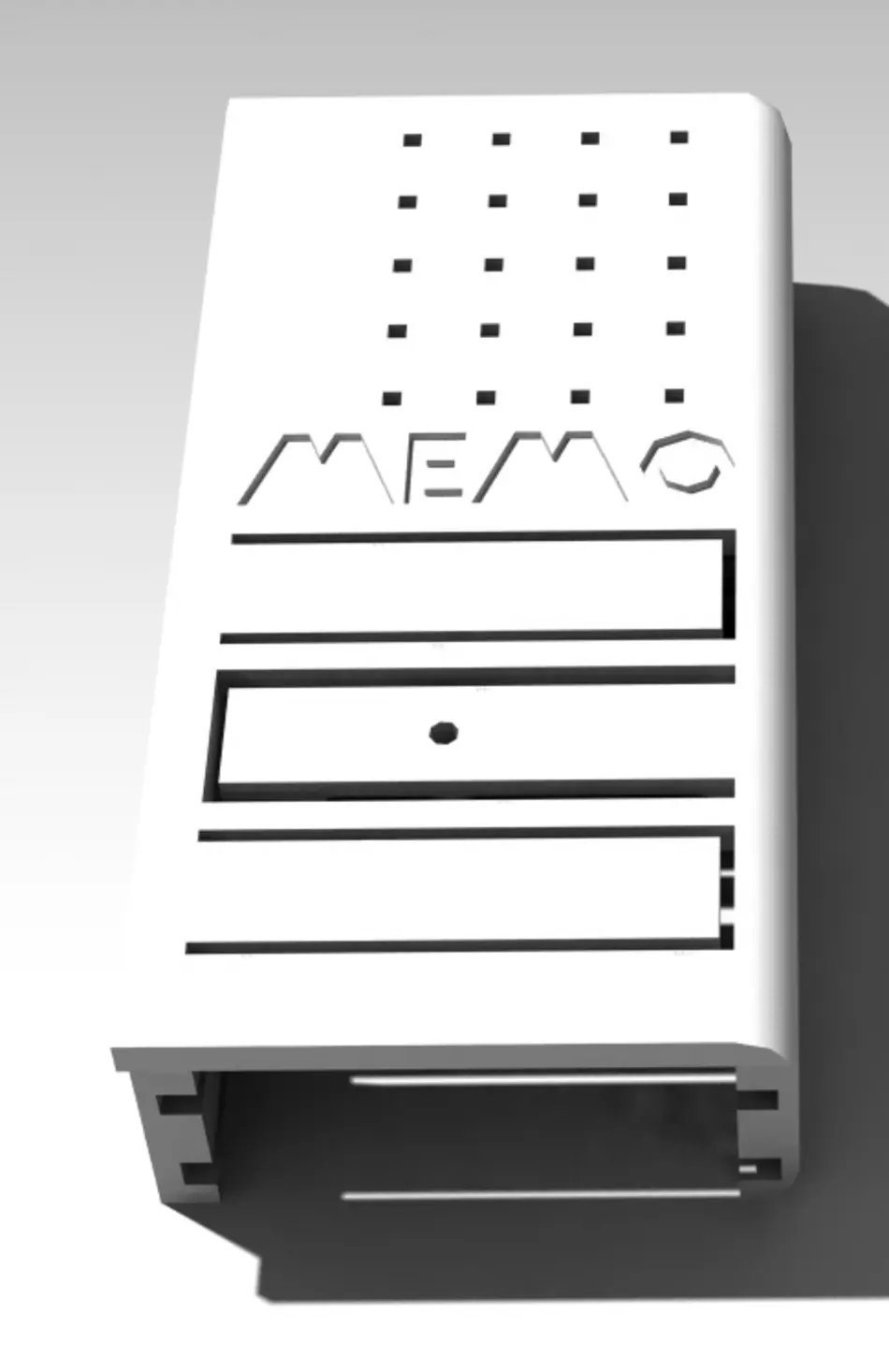

geteiltes Gehäuse
Lichtverlauf
Ergonomie: Haptik Untersuchung (Rund oder eckig)

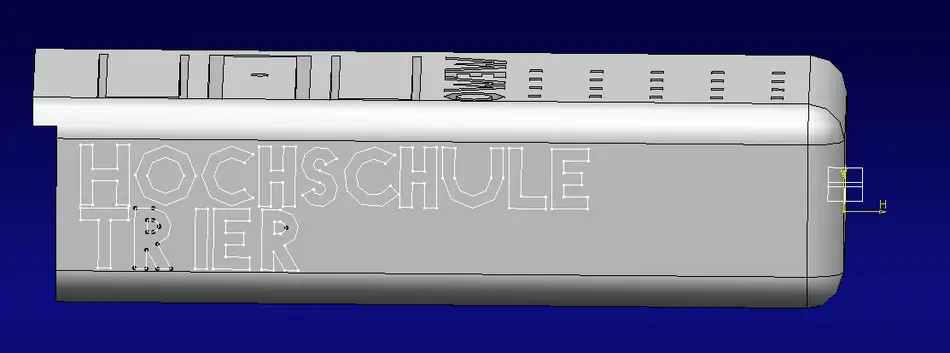

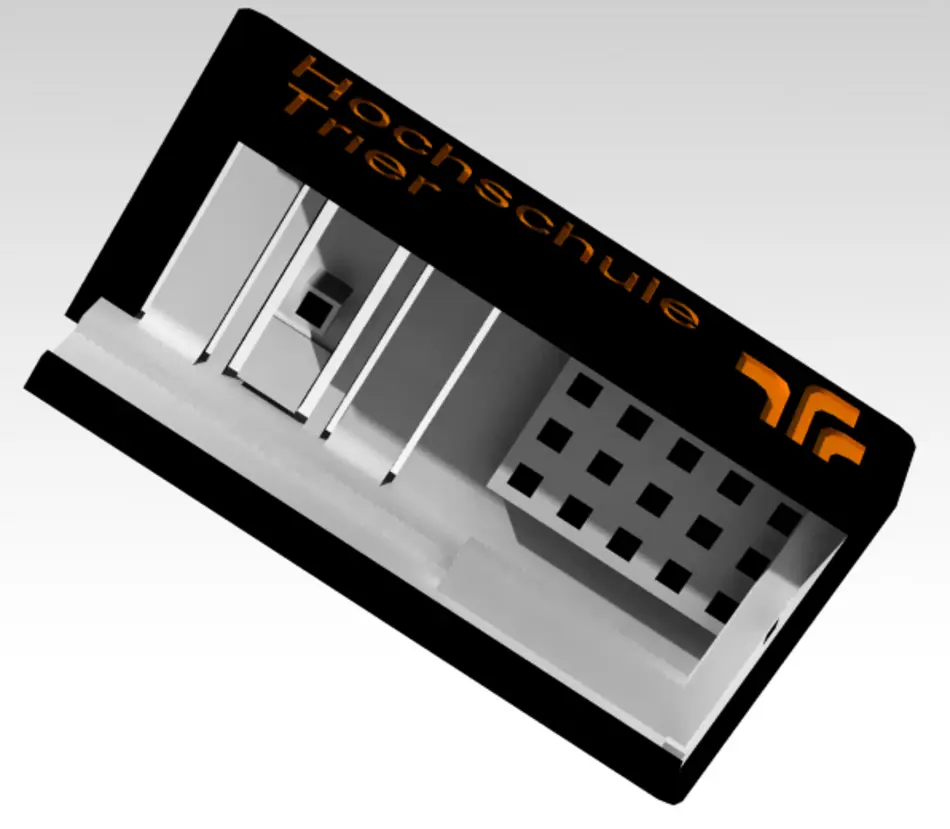

Schriftzug der Hochschule als Gravur

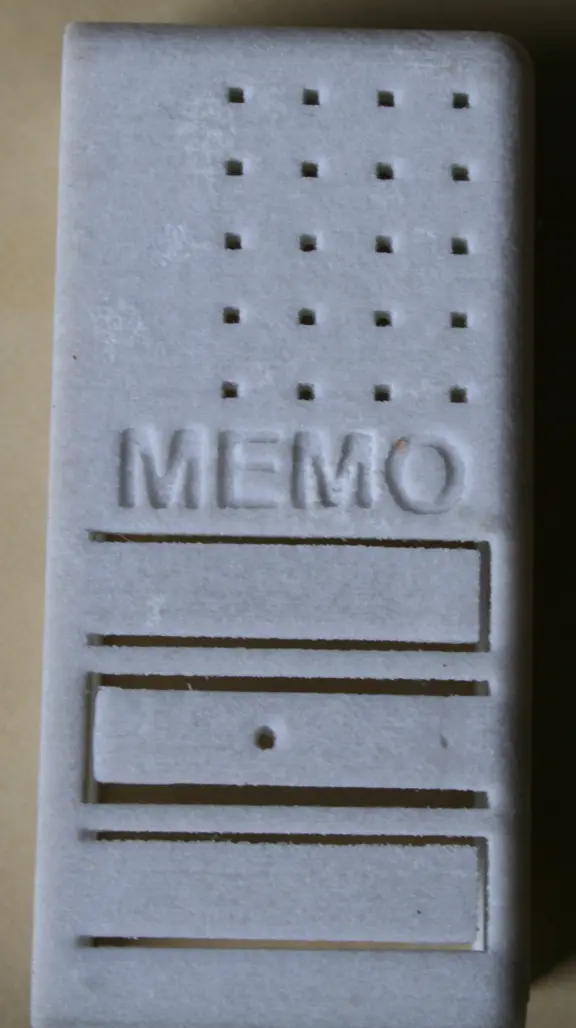

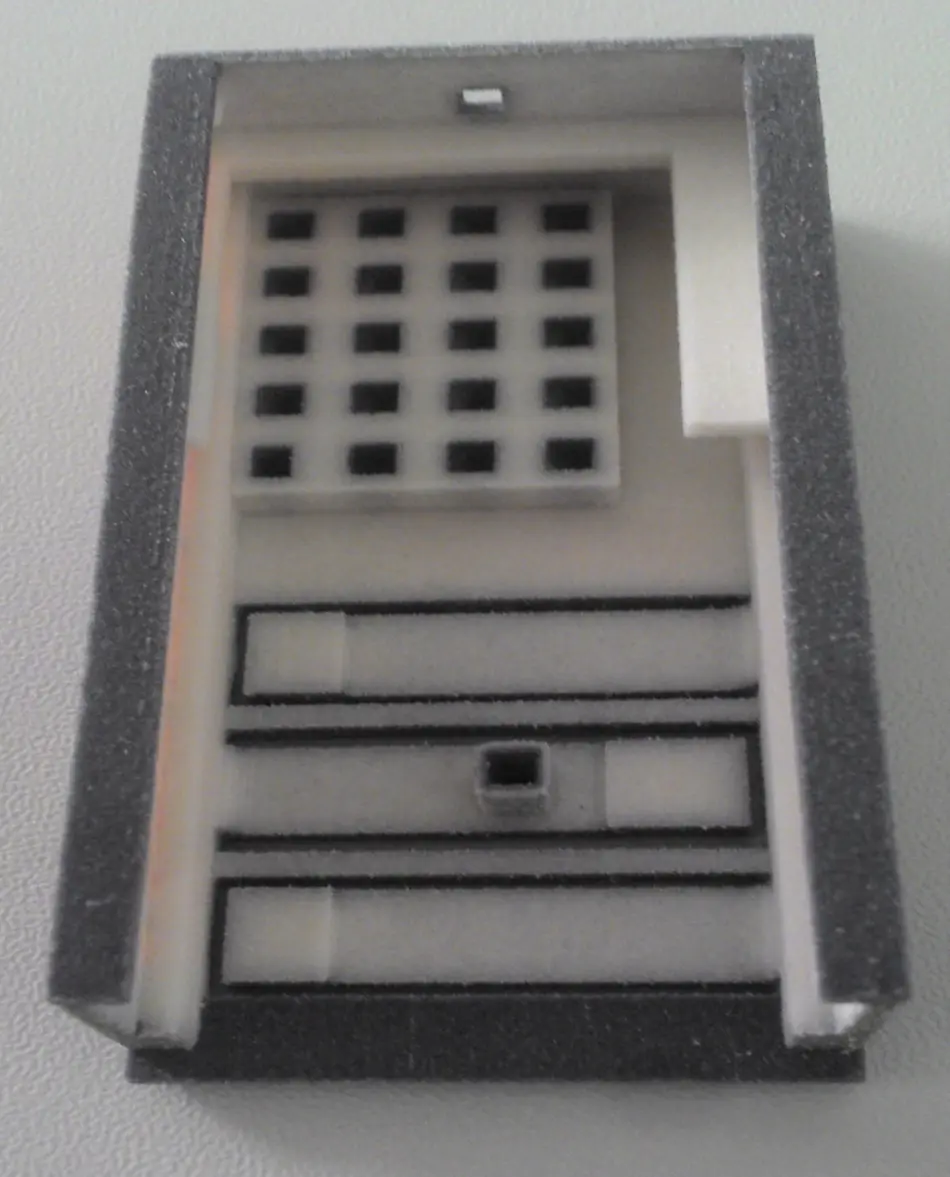

Erster Prototyp

  • Gehäuse + Schublade
  • Lichtqualität
  • Problemloses einsetzten von Platine und Schublade ermöglichen

  • Optimierung Tasten

  • Enddesign festgelegt
  • Finales Bauteil gedruckt
  • Kostenanalyse
  • Parameter bestimmt

Druckkostenoptimierung

Nicht sichtbare Flächen bleiben farblos

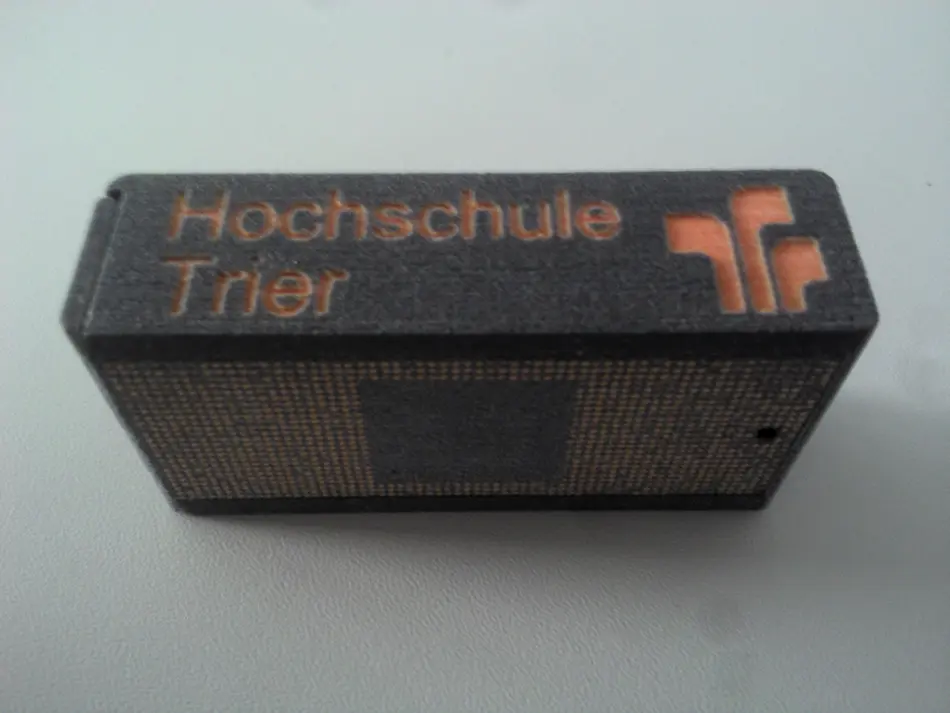

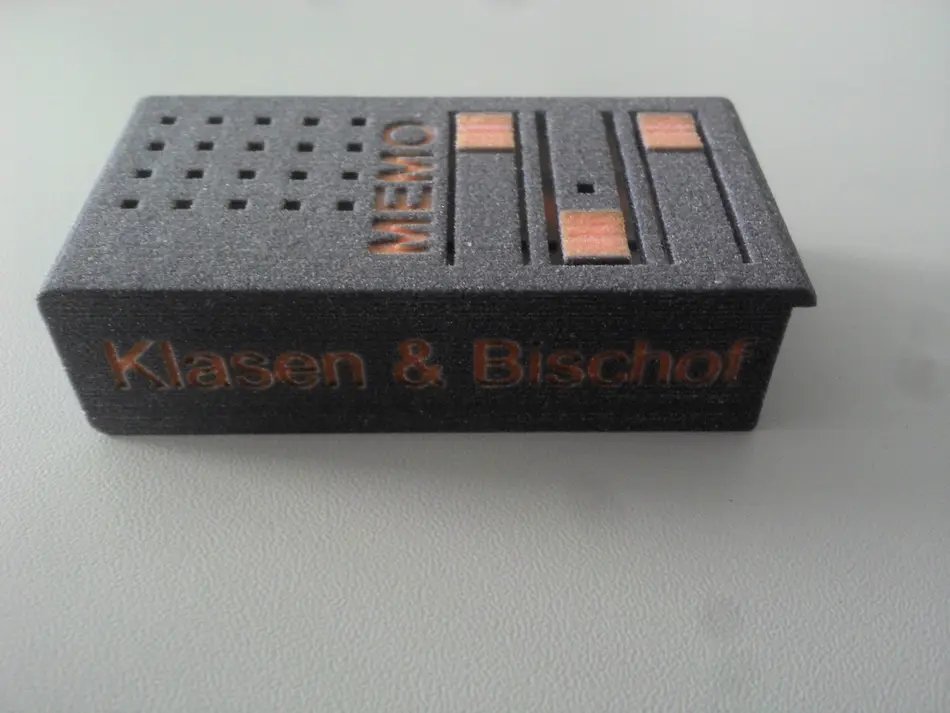

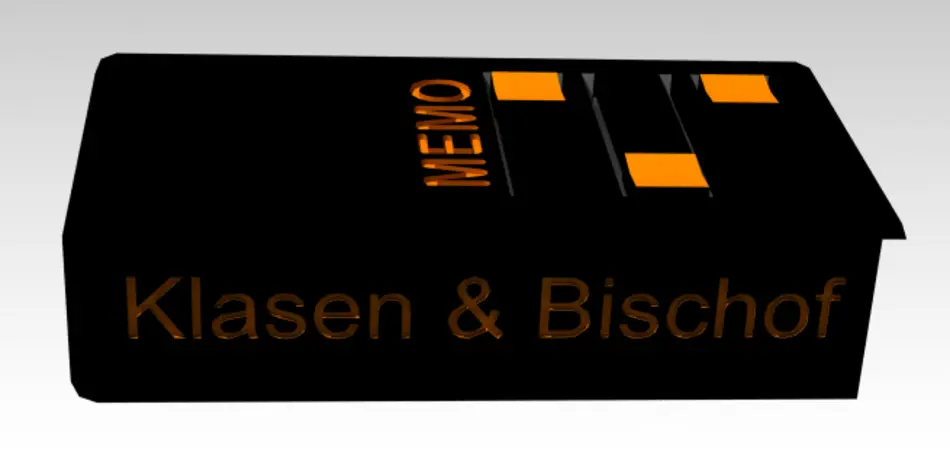

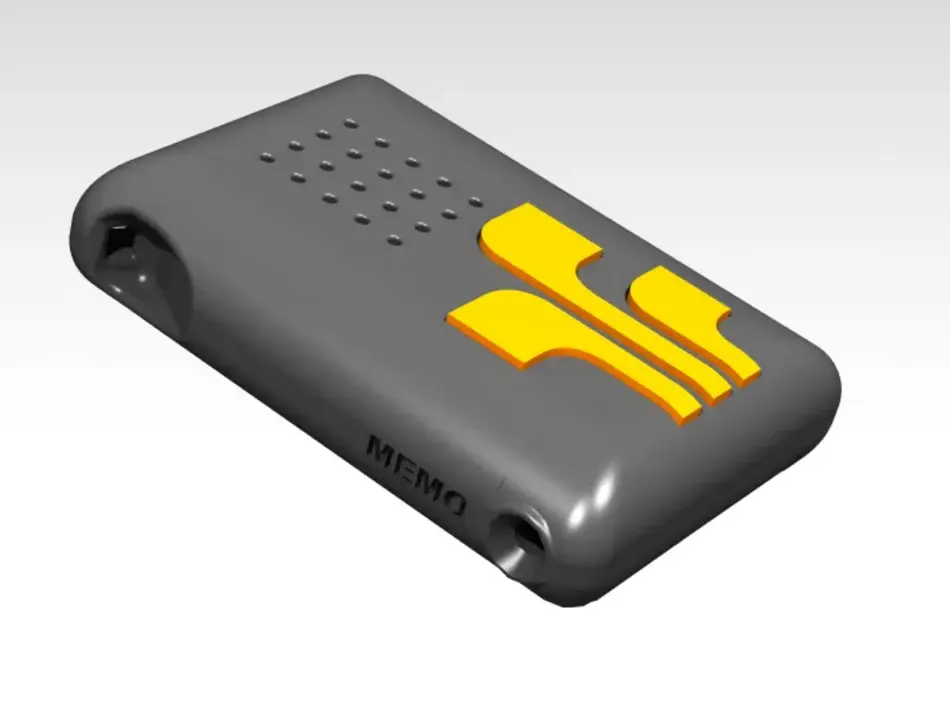

Endergebnis

Infos zum Projekt

Studierende Clemens Bischof
  Sebastian Clasen
Projektgruppe SS13MH13
Studiengang Maschinenbau
Modul CAD III-Projekt
Kontext Prozessoptimierung, Methodenentwicklung, Wissensbasierte Konstruktion, Additive Fertigung/ 3D Druck
