Aufbau eines CAD/CAM-Verbunds zur Offline-Programmierung und virtuellen Absicherung einer Laserschweißanlage in der 3D-Business-Plattform 3DExperience

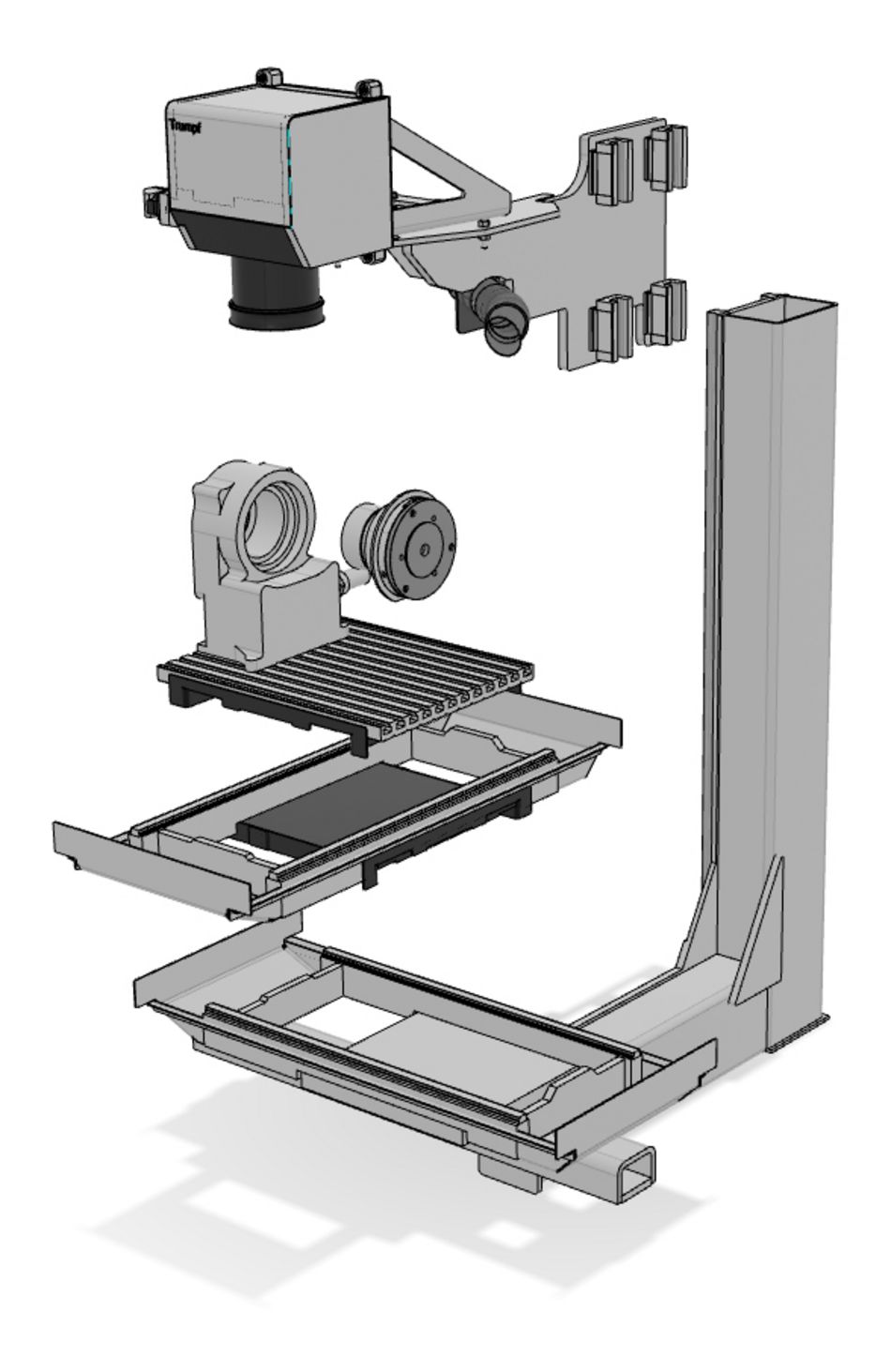

Aufgabenstellung: Aufbau eines virtuellen Maschinenmodells für eine 3-Achs und 4-Achs Bearbeitung mit Zusatzausrüstung

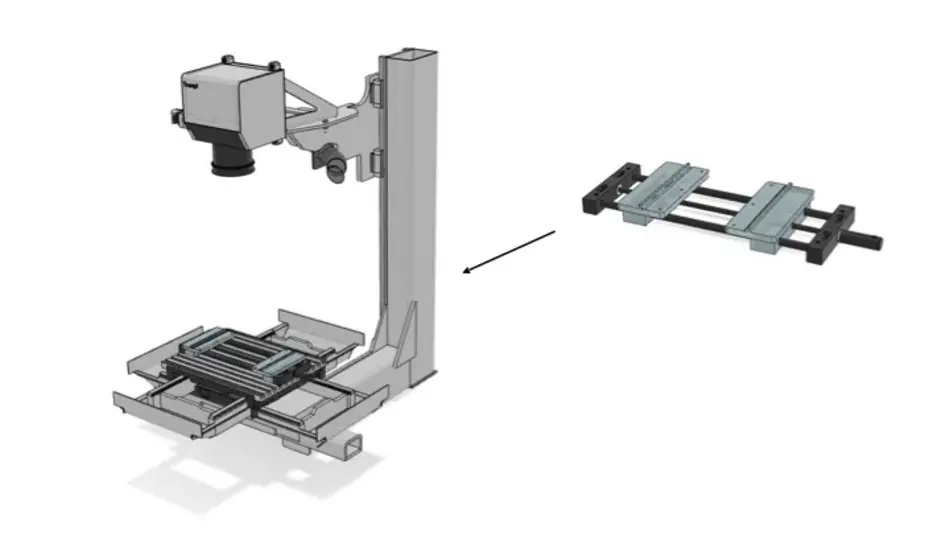

Spannmittel Schraubstock

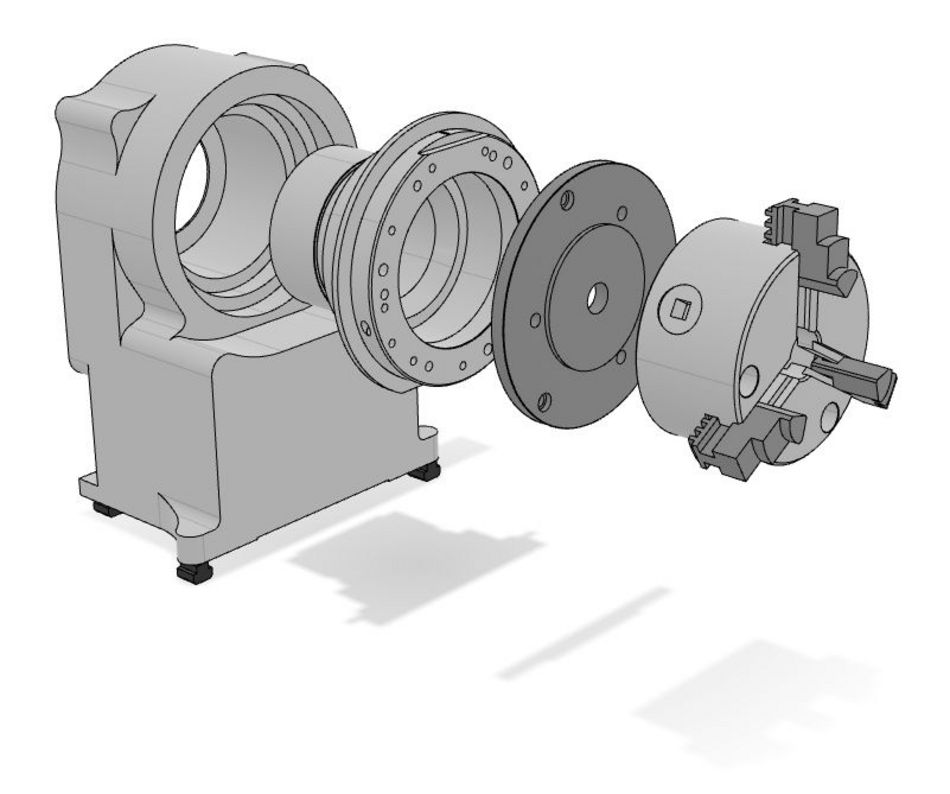

Optionale Drehachse mit Zubehör

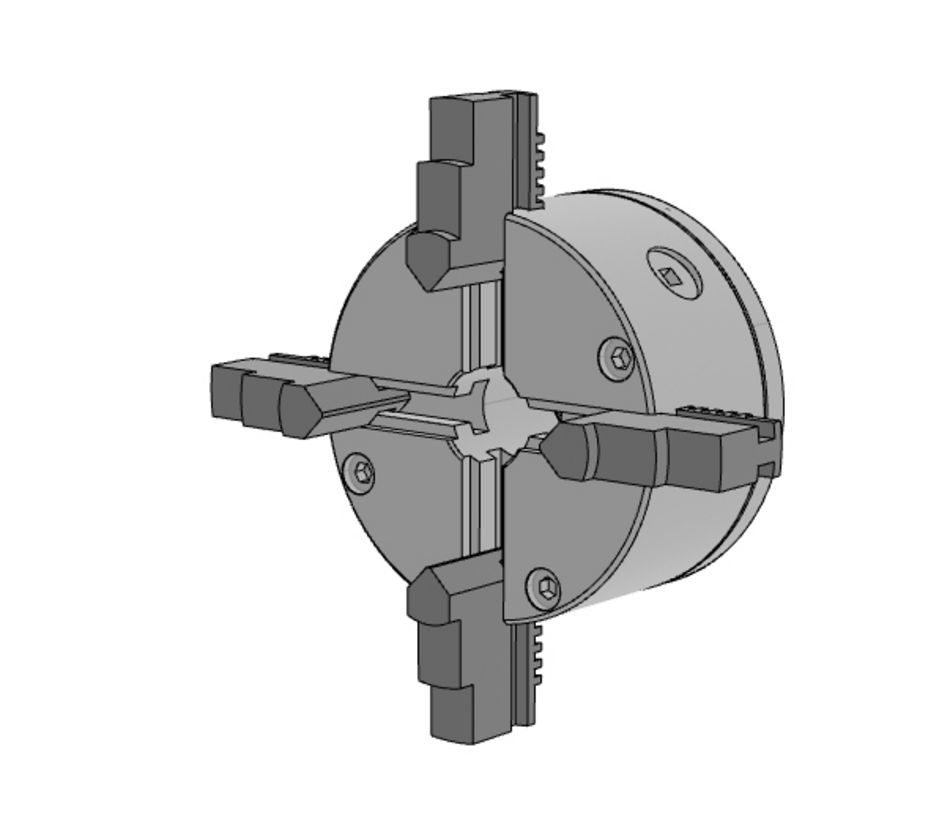

z.B. Backenfutter

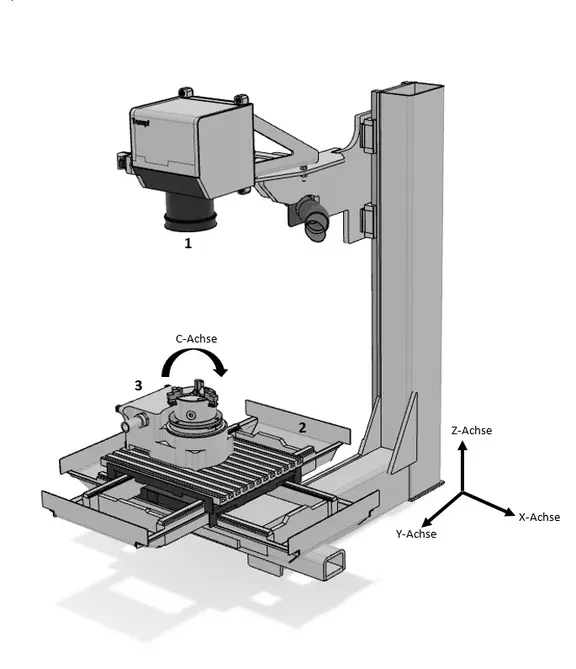

Achsenbelegung



  • (1) Fokussierungsoptik PFO 14/D20-2
  • (2) X-/Y-Kreuztisch

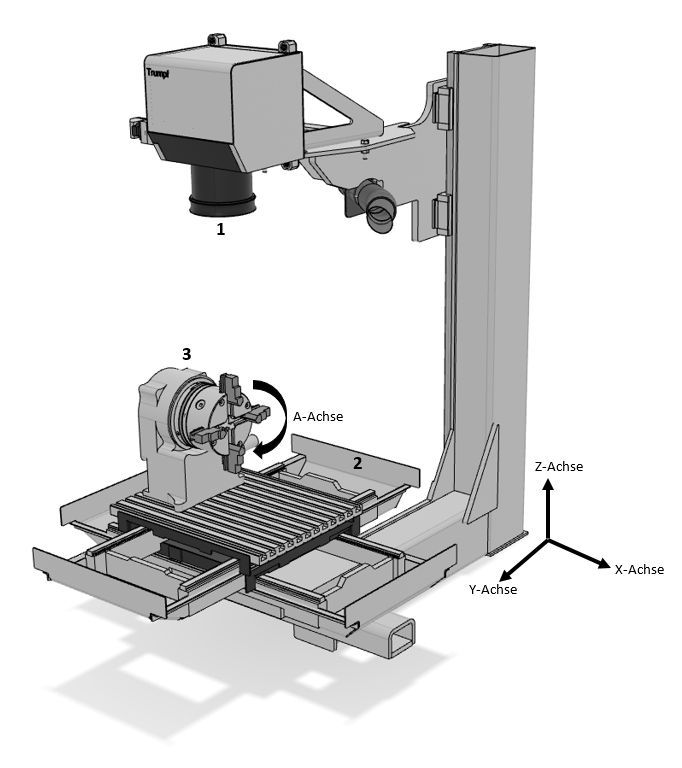

  • (3) Drehachse als A-Achse





  • (1) Fokussieroptik PFO 14/D20-2
  • (2) X-/Y-Kreuztisch

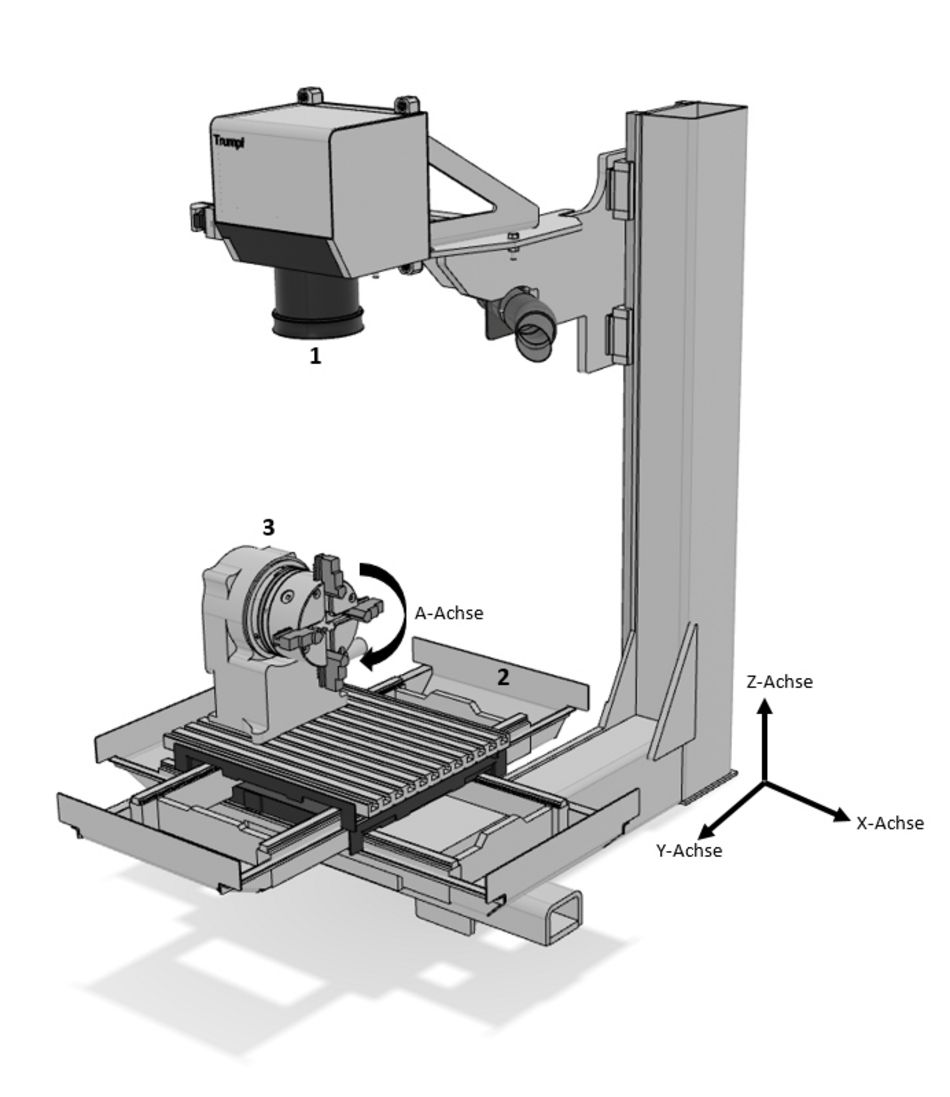

  • (3) Drehachse als C-Achse

Kinematisierung

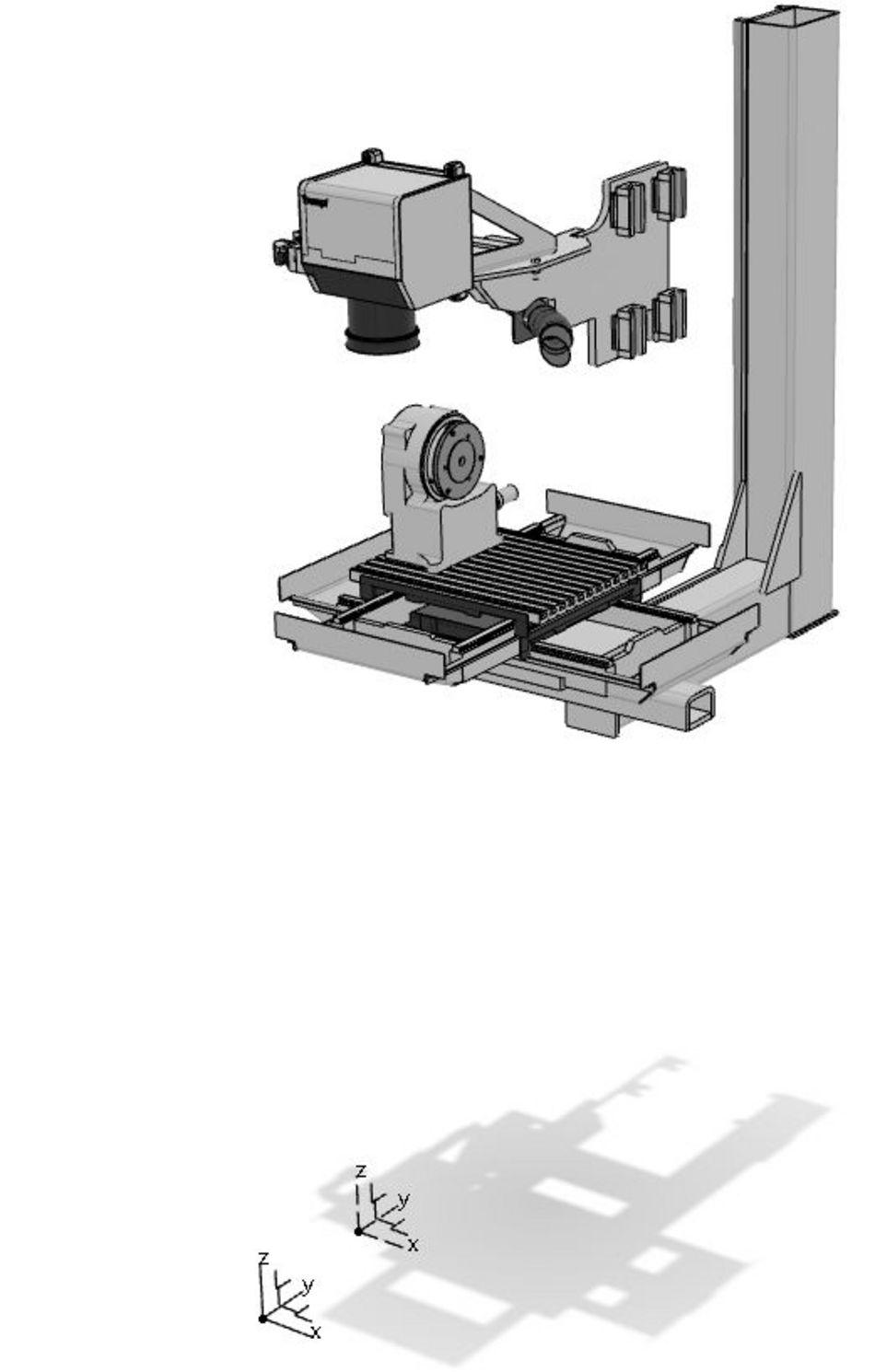

Vorpositionierung

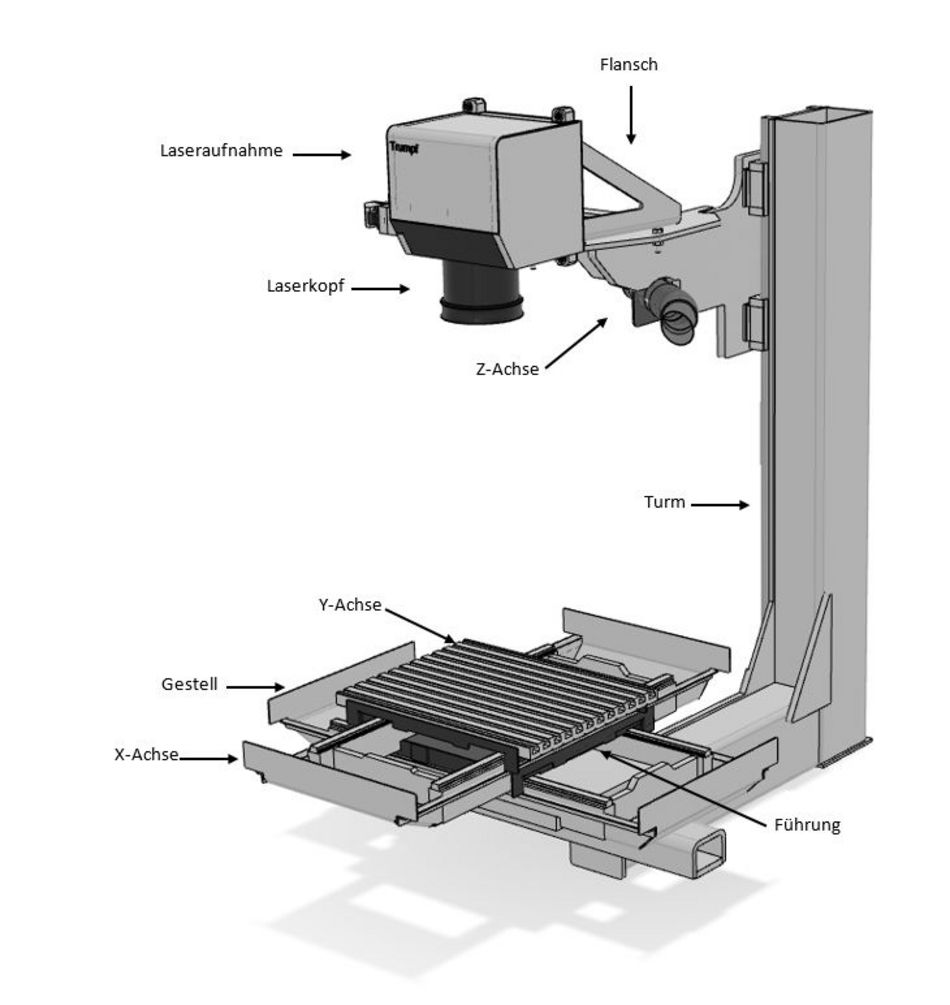

Freiheitsgrade bestimmen

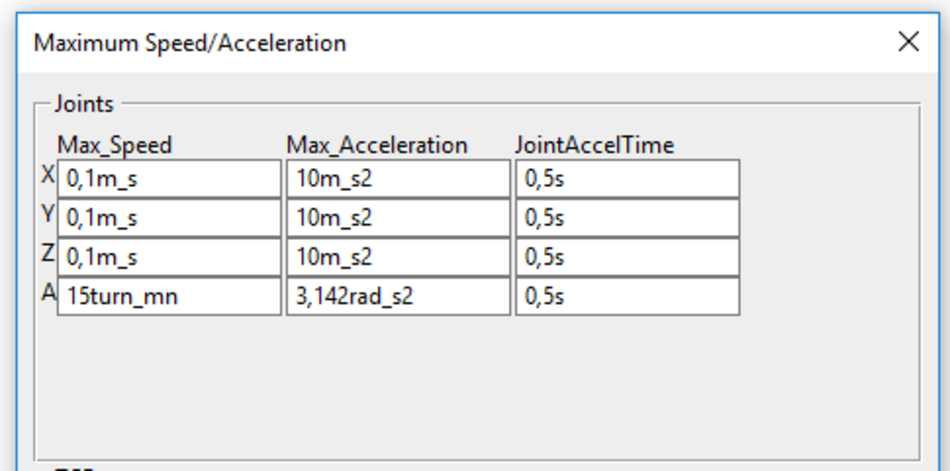

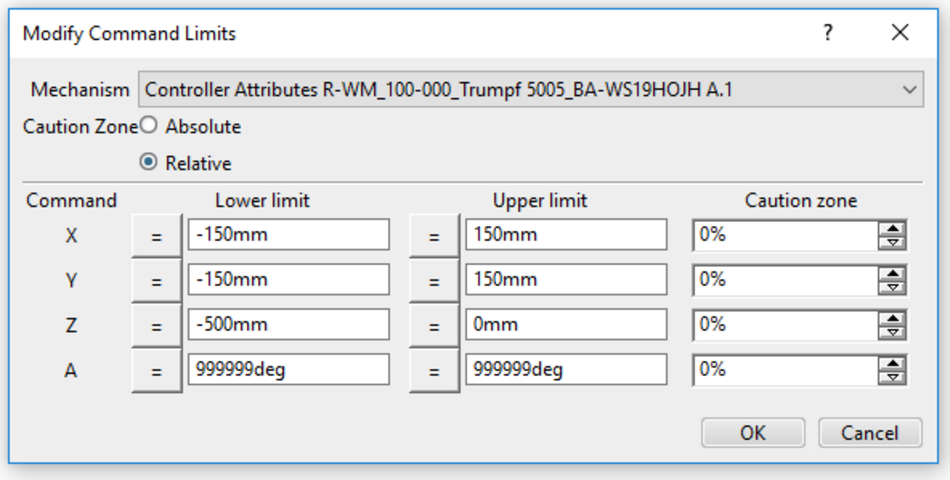

Bewegungssteuerung festlegen

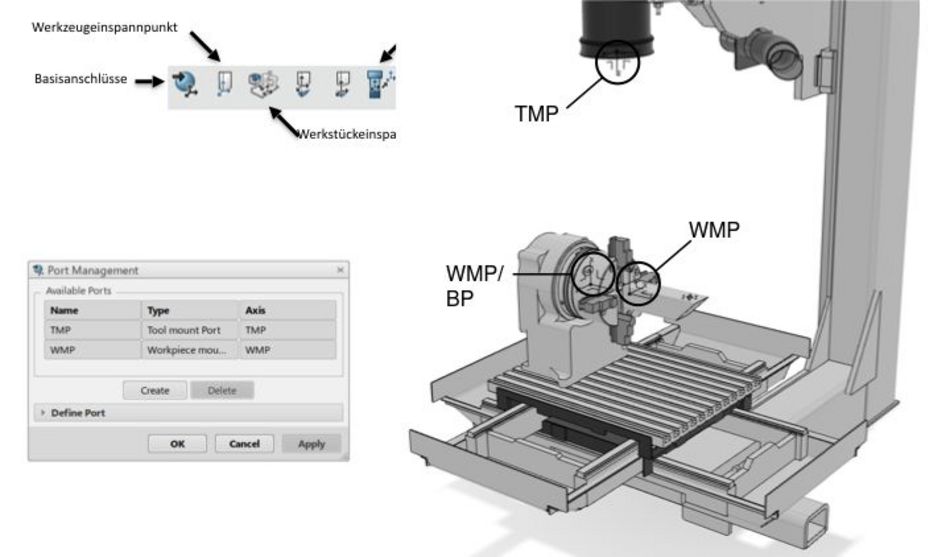

Anschlusspunkte bestimmen

Simulation

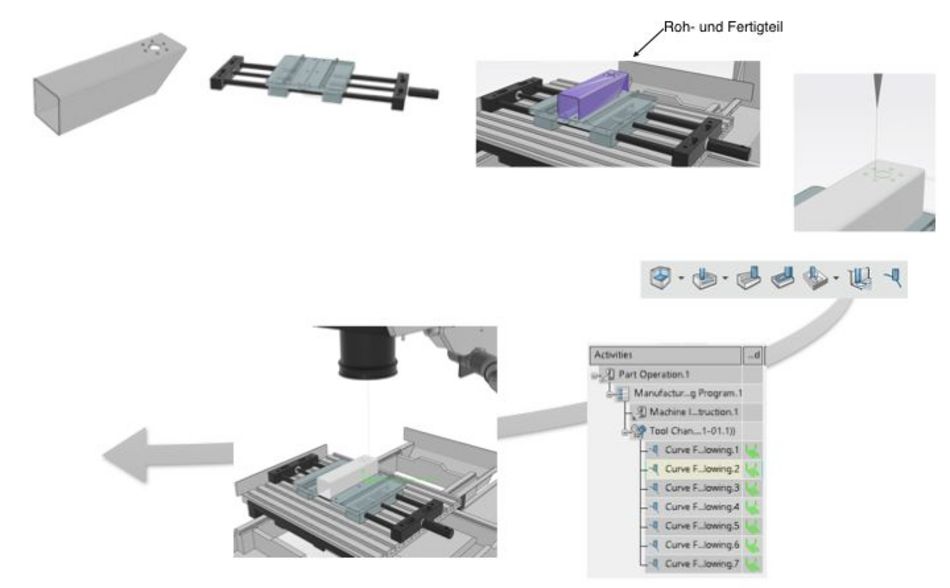

Arbeitsschritte

Infos zum Projekt

Studierender Jannik Hubo
Projektgruppe WS19MH93
Semester Wintersemester 2019/20
  6. Semester
Studiengänge Maschinenbau
Modul Praxis Maschinenbau und Bachelorthesis
Kontext Prozessoptimierung / Methodenentwicklung / Wissensbasierte Konstruktion und Additive Fertigung
