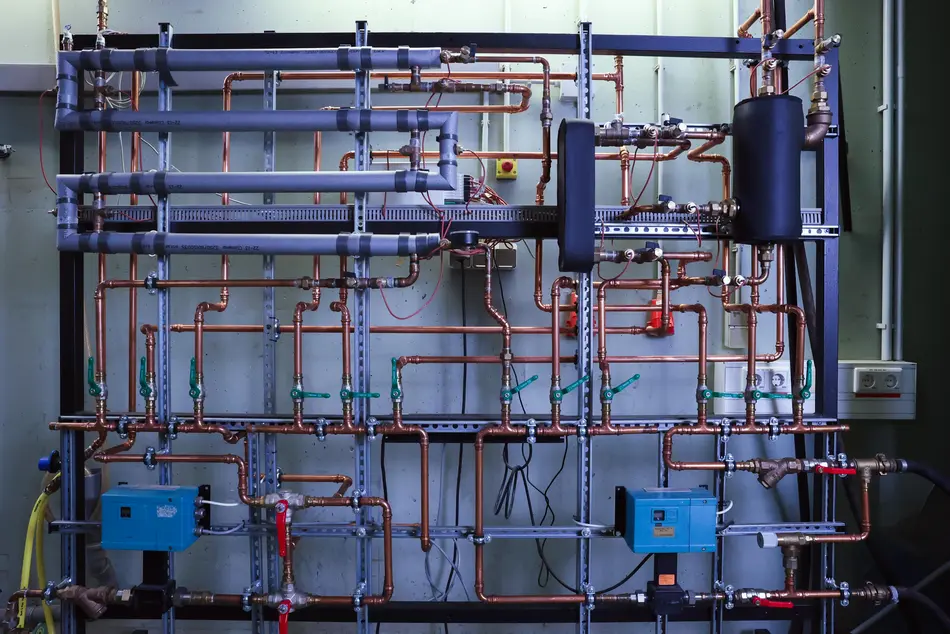

Wärmeübertragerstand

In der Praxis werden Wärmeübertrager eingesetzt, um Stoffe indirekt zu erwärmen oder zu kühlen oder um Abwärme zurückzugewinnen und als Heizwärme wiederzuverwenden. Sie sind Bestandteil von allen Heizungsanlagen, Klimaanlagen, Kühlsystemen, Wärmepumpen, Kraftwerken etc. und zählen damit zu den wichtigsten Anlagenkomponenten.

Im Labor führen die Studierenden Leistungsmessungen an drei verschiedenen Apparaten (Rohr-In-Rohr, Platten- und Rohrbündel-Wärmeübertrager) bei unterschiedlichen Volumenströmen und Strömungsführungen (Gleich- und Gegenstrom) durch. Sie lernen dadurch die Funktionsweise der Apparate kennen sowie diese zu berechnen und zu bewerten.

Technische Daten:

• Durchfluss:                                                     3 l/min bis 6 l/min
• Vorlauftemperatur Primärseite:                   55 °C bis 75 °C
• Vorlauftemperatur Sekundärseite:               8 °C bis 15 °C
